前言
小米17系列发布会上同步推出了二合一磁吸无线充、、、磁吸保护壳、一众实用与趣味兼备的配件，巧妙拓展了新机的使用场景。
本期继续为大家带来小米新款30W二合一磁吸无线充的拆解，产品磁吸无线充电板可为小米15、15 Pro、小米17系列等提供最高30W无线快充，底座同时为耳机等小功率设备提供5W补电。此外均兼容苹果与安卓主流机型，iPhone系列手机最高支持7.5W。
充电板还支持-20°至50°的黄金角度调节，兼顾办公与娱乐的人体工学需求，视角自然舒适，单手取放稳固便捷，既适合日常使用也方便移动办公与观影。下面我们来看看这款产品的具体设计做工。
此前充电头网还拆解过、、、、、等产品，欢迎查阅。文章中出现的商品：
小米30W二合一磁吸无线充开箱

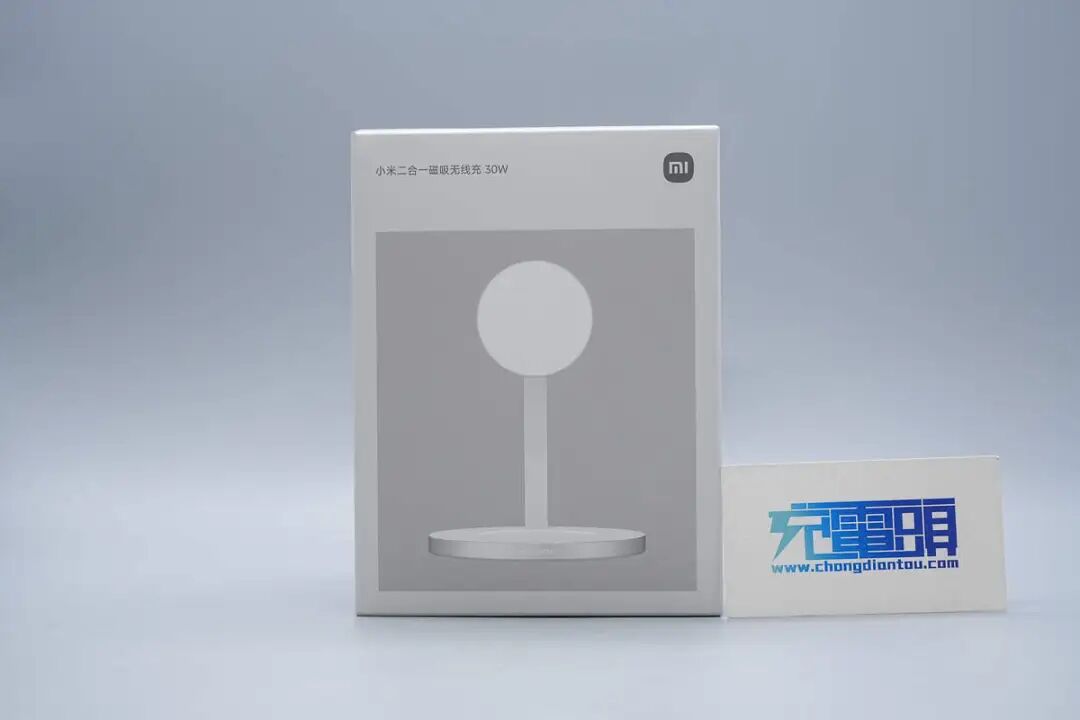

包装盒正面印有小米品牌logo、产品名称以及外观图。
背面印有产品参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含小米30W二合一磁吸无线充、数据线以及快速入门指南。
附带数据线为小米30W车载磁吸无线充配线同款，不过为白色配色。
测得数据线长度约为101cm。
小米30W二合一磁吸无线充由底座、支撑杆以及磁吸无线充电板三部分组成，机身为铝合金+硅胶材质，银白色调，一体化极简设计，简约优雅。
无线充底座圆盘造型设计，顶部采用硅胶材质盖板，并设计有耳机无线充电区域以及无线充电指示灯。
底座LED灯常亮，提示底座充电中；LED灯连续闪烁，提示底座充电识别为协议不互通或有无法正常充电，通过指示灯可对底座充电状态一目了然。
底座前端设计Xiaomi品牌。
背面配置USB-C供电接口。
底座底部贴有一圈防滑垫，中心有产品铭牌信息。
产品参数特写
型号：MDY-20-EC
输入：5-20V3.25A Max
输出：35W Max（磁吸：30W，底座：5W）
制造商：小米通讯技术有限公司
支撑杆与磁吸无线充电板连接处采用可活动结构设计。
磁吸无线充电板支持-20°至50°黄金角度调节，契合人体工学，充电同时兼顾办公娱乐，提升用户使用体验。
磁吸无线充电板正面同样覆盖硅胶材质，亲肤质感提升摩擦力，搭配内部磁铁环，可以更好吸附稳定手机。
实测无线充电底座直径为110.01mm。
厚度为8.76mm。
充电板直径为60.13mm。
厚度为7.86mm。
产品拿在手上的大小直观感受。
另外测得产品重量约为280g。
小米15 Pro和实机模拟使用场景一览，可以看到即便是-20°角度吸附手机，也能稳定不掉落，充电板吸附力表现不错。
根据使用需求可对充电板角度进行调节，以获得更好的使用体验。
此外还能将手机横置吸附，实现边充边刷剧。
通过磁吸无线充电板给小米15 Pro充电，手机成功开启30W无线快充。
测得单独为手机无线充电时，接口端输入功率约为32.29W。
小米30W二合一磁吸无线充拆解
底座底部防滑垫内设有隐藏螺丝，拆掉即可将底座打开。
金属壳内侧对应PCB板的边缘区域贴有红色绝缘纸，细节处理到位。
底座内部PCB板为不规则形状设计，剩余区域专门设有两块造型契合的配重铁用于提升产品稳定性。
PCB板以及两块配重铁都是通过螺丝进行固定。
支撑杆与底座通过螺丝衔接固定。
拆掉螺丝取下PCB板。
磁吸无线充电板通过一组线芯与底部PCB板锡焊连接，锡焊区域打胶水以及粘贴绝缘布胶带处理。

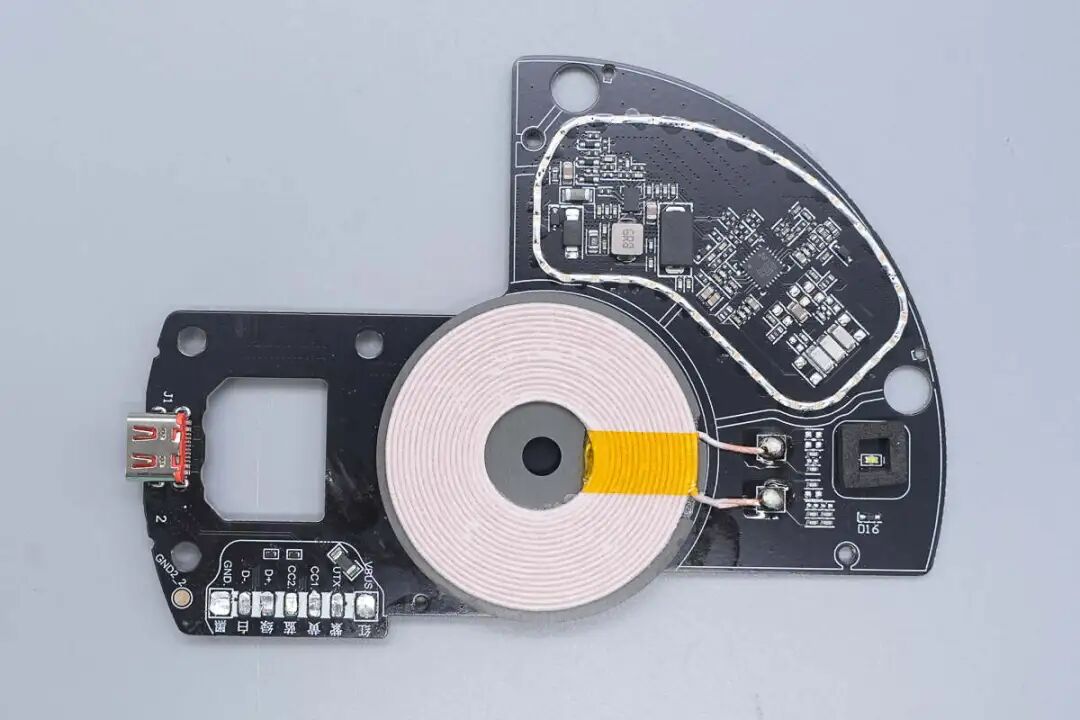

将PCB板分离，板子正面右上角区域设有反接保护二极管、同步降压转换器、降压电感、钽电容、无线充电芯片、NPO谐振电容等器件，此外还焊接有USB-C接口母座、无线充电线圈以及LED指示灯。
背面贴有缓冲保护泡棉和导电布。
USB-C接口母座特写，过孔焊接。
用于反接保护的SL56F二极管来自扬杰。
用于降压供电的同步降压转换器特写，丝印Q533A，采用QFN封装。
搭配的6.8μH降压电感特写。
滤波电容来自绿宝石，为SV标准小型化系列叠层导电高分子铝电容器，规格为16V100μF，具有耐纹波电流能力好以及环保（符合无卤、RoHS和REACH规定）等特点，适用于服务器、笔记本电脑、人工智能、无人机、固态硬盘、无线充电器等应用设计。

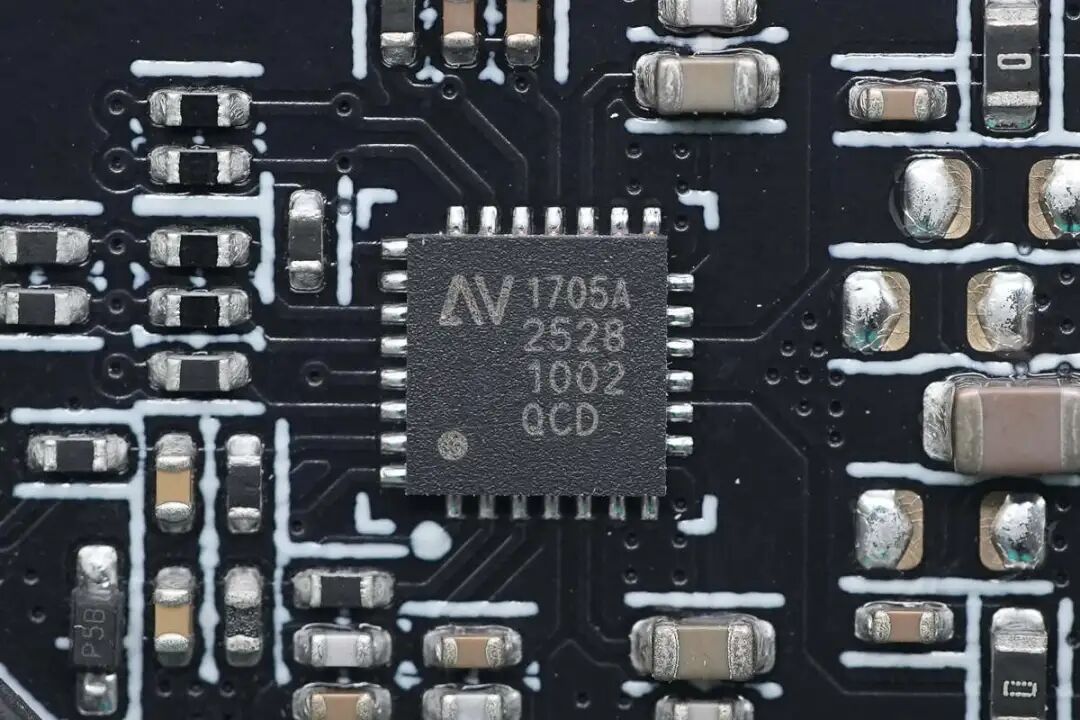

底座无线充电芯片来自伏达半导体，型号NU1705A，集成了适用于宽频率范围的全桥功率级架构和32位MCU内核。该电源系统集成了所有关键功能模块，包括高效功率场效应管、低电磁干扰的FET驱动器、自举电路、4.8V/1.8V集成LDO电源以及无损电流检测技术。
其专利电流检测电路可提供精确的电流读数，用于异物检测、功率测量、带内通信、Q值检测及数字解调功能。同时具备多重保护机制：输入欠压锁定、过压保护、过流保护、独创的Juggle Protection动态保护电路以及热关断保护，这些设计显著提升了整体系统解决方案的可靠性。采用4mm×4mm QFN封装。
NPO谐振电容特写。
LED指示灯特写。
无线充电线圈特写。
线圈与隔磁片下方垫有泡棉。
继续将磁吸无线充电板正面盖板拆下。
边缘磁铁环打胶水加固，无线充电线圈采用利兹线绕制。
取出无线充电模块，连接线芯焊接到小板背面，同样也打胶水处理。
将模块分离，PCB板背面设有无线充电芯片、热敏电阻、NPO谐振电容等器件。
另一颗扬杰SL56F二极管特写。
无线充电主控芯片采用伏达NU1708A，是一颗高度集成的无线充电发射端芯片，内部集成MCU和无线充电功率级，将传统无线充电主控芯片和功率全桥芯片集成在一个封装内部，大大节省空间占用。单颗芯片可实现完整的无线充设计，输出功率可达30W。
NU1708A内置高精度无损电流检测，用于异物检测和带内通信，IC内部集成了输入电压欠压锁定、过电压保护、过电流保护和热关断等保护功能，支持I2C和UART接口，内置ADC用于采集充电参数信息。支持QC及PD快充取电功能，具有低静态电流，采用QFN4*4封装。
MLCC滤波电容特写。
热敏电阻特写。
NPO谐振电容特写。
无线充电线圈焊接处特写，焊点饱满。
模块正面无线充电线圈和隔磁片置于塑料隔板内固定。
全部拆解一览，来张全家福。
充电头网拆解总结

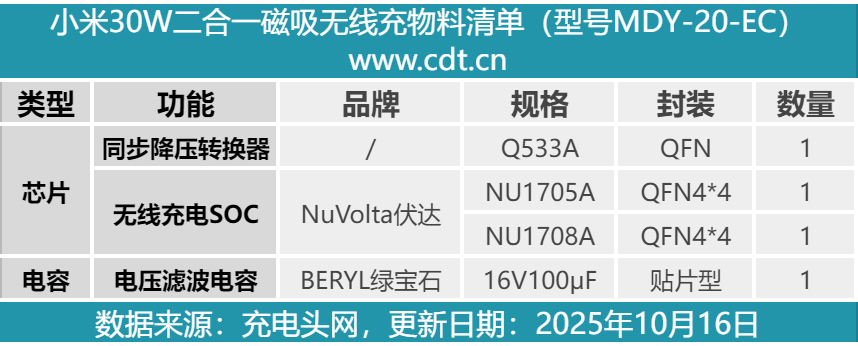

最后附上小米30W二合一磁吸无线充的核心器件清单，方便大家查阅。
小米30W磁吸无线充采用铝合金机身+硅胶接触面设计，一体化极简外观简约优雅。无线充功能二合一，精简桌面陈设，告别繁杂线材。底座配备LED指示灯，充电状态一目了然。磁吸无线充电板支持小米15、17系列机型30W无线快充，同时角度可调节，既适合日常使用也方便移动办公与观影。
此外还兼容苹果与安卓主流机型，iPhone系列手机最高支持7.5W，其它支持无线充电的小米机型亦兼容，此外底座可同时为耳机等小功率设备提供5W补电，提升充电效率。产品内置八重安全保护，用电更安心。
充电头网通过拆解了解到，产品基于伏达半导体NU1705A、NU1708A两颗无线充电SOC芯片进行设计，得益于超高集成度，两路无线充电路设计得到大幅简化。此外底座内部部件使用螺丝固定，磁吸无线充电板内部磁铁环也打胶加固，连接线芯等打胶水处理，做工到位。
