今天我们盘一盘这台穿了企鹅马甲的蓝牙耳机。

小样，穿了个马甲我还差点没认出来这个漫步者蓝牙耳机。

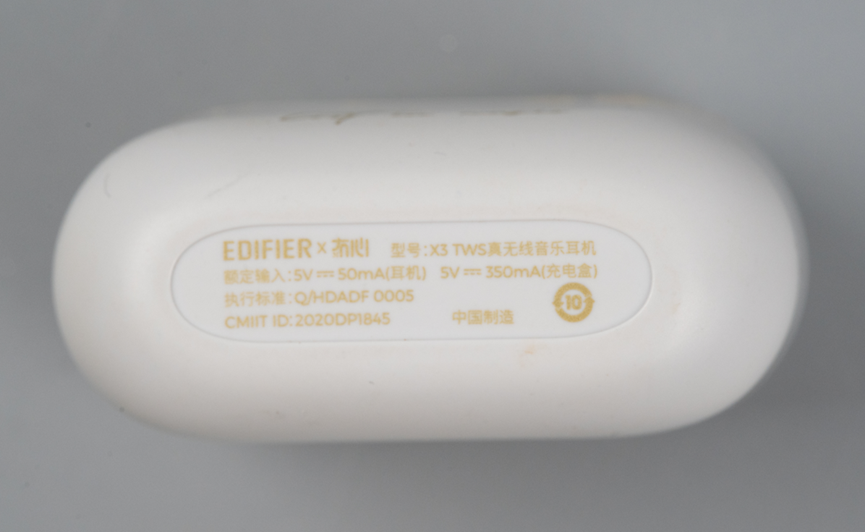

型号是X3。

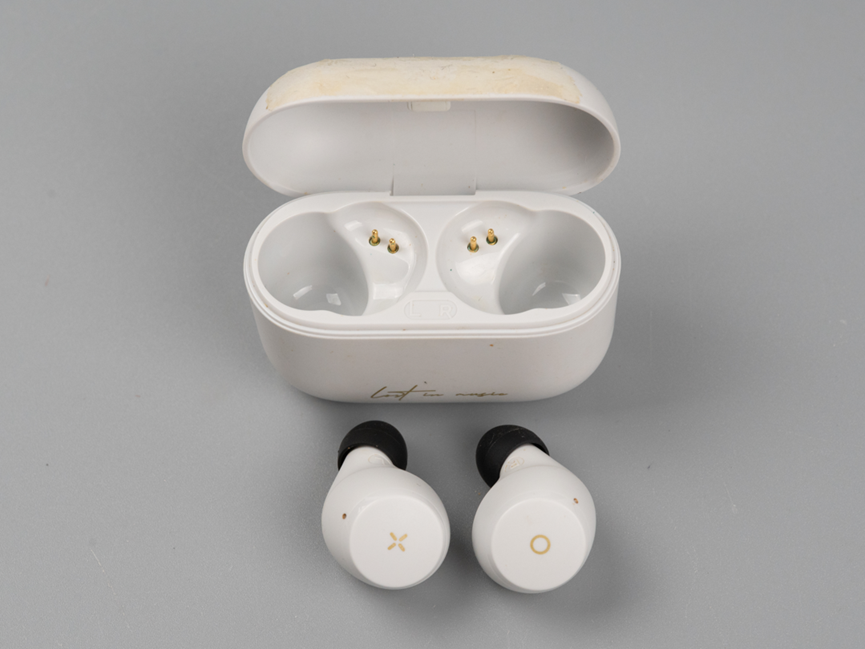

两个蓝牙耳机上，一个印着X，一个印着O。

准备拆解了。

先对着这个R下手。

右边的壳里是FPC的蓝牙天线，当壳体合拢之后，电路板上的天线弹片和FPC天线上的触点接触，实现蓝牙天线功能。

把电路板拿出来，底下的软包锂电池也就拿出来了，蓝牙耳机里的电池是真小啊。

锂电池电压3.8V，容量只有50mAh。

原本的电池包安装位置的下面是扬声器。从主板到扬声器采用了FPC排线，充电触点也是通过同一个FPC排线引出去的。

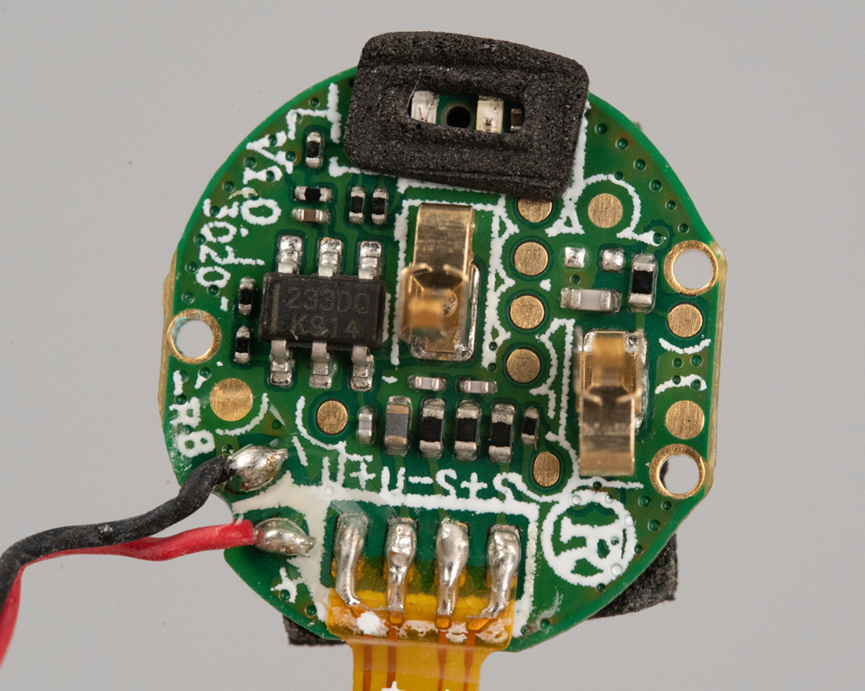

PCB的直径大约13.5mm，板子是绿色阻焊油墨、焊盘沉金处理。测试点看起来金灿灿的很漂亮。板子上有两个LED灯，LED灯外围加了EPDM泡棉隔光。

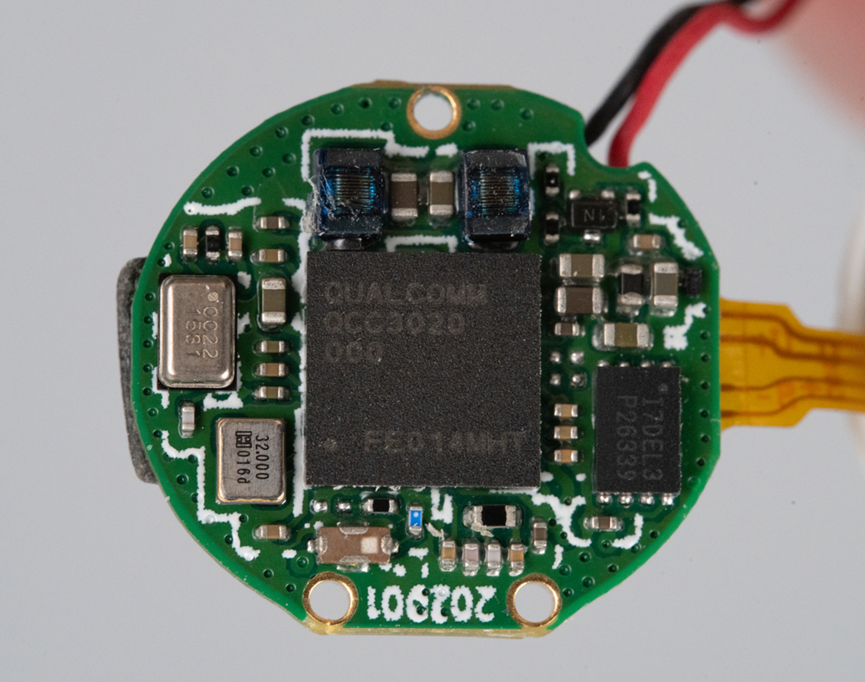

板子另一面，最关键的器件自然是这颗高通的QCC3020，这是一颗集成蓝牙、音频的SOC，这颗芯片外围的晶振是32MHz。最左边的金属壳器件是硅麦。

QCC3020特写。

硅麦丝印OO22 1531型号不详。

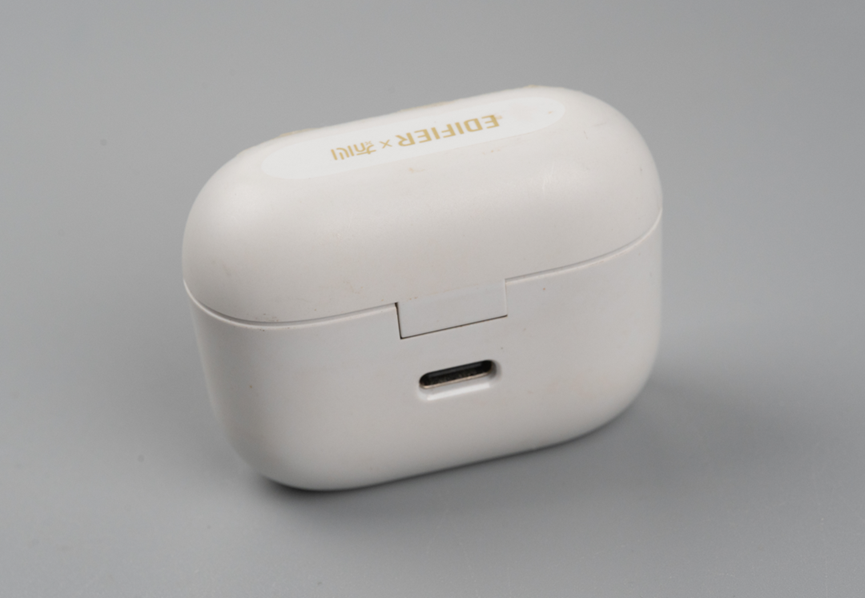

接下来拆解充电底座。

底座里用了一颗350mAh的锂离子软包电池。

锂电池保护板上用了一颗我以前没见过的锂电池保护IC，丝印是3T6B N602。另外MOS采用的是8205。

充电座舱里电路板背面是四颗PogoPin测试弹簧针，用来给两个蓝牙耳机充电。

电路板采用了一颗16pin的Type-C连接器，另外还有一个SOP-8封装的电池管理芯片，型号LP7801D，来自微源半导体，这个芯片基本上就是为蓝牙耳机充电座舱设计的。

这颗芯片实现了线性充电管理、超低功耗同步升压放电管理模块、充电指示灯驱动、输过压保护等等。

以上就是这个漫步者蓝牙耳机的拆解。整体来说不是很复杂，但是这种产品依然不失谁都能做，只能是那些手机大厂做的。因为对这种消费产品来说，技术压根不是问题，最大的问题是技术之外的东西，比如工业设计、供应链、销售渠道等等。
