前言


网友特意寄了个户外蓝牙音箱过来: 要求”拆”它!

拿到音箱看起来还挺高大上的,于是搜了下,发现好像又是外贸积压款,

新的有卖两百多,但是也有捡漏二手十多块的。

搜了下牌子型号是

专门做外贸的深圳baoend的CHARGE MINI果然是外贸款

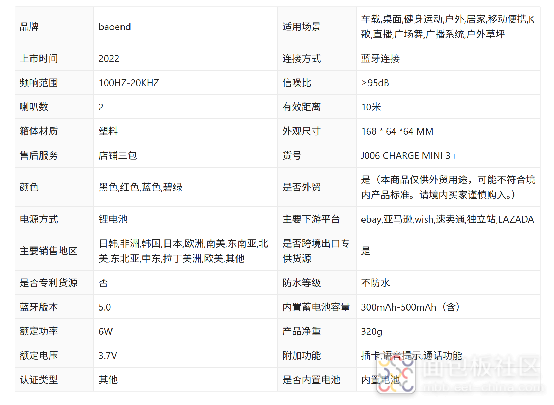

主要特征如下


外观


感觉整体风格有点借鉴JBL。外观是类似保温杯的设计,作为主打户外,可以比较轻松拿在手里。

正面是钢网设计,带镀层悬浮粘贴logo,有一定立体感设计。整体看起来质量做工是不错的。钢网里面可以看到两个喇叭。

搜了下JBL的,好像确实是模仿JBL Charge Mini的

脚垫,采用胶粘,有网纹防滑设计,也算是一个注意了小细节的地方。

这里因为要前后合盖,所以脚垫没办法和外壳一起注塑。

顶面的四个功能按键

M模式切换,可以切换

FM Mode

NS Mode

BT Mode

三种模式

音量按键,播放按键。

后面设计了台阶来放置电源开关,USB U盘接口TF卡接口,以及Micro USB充电接口,这是电视后面板常见的设计。看到背面也是有仿皮纹的花纹设计的。

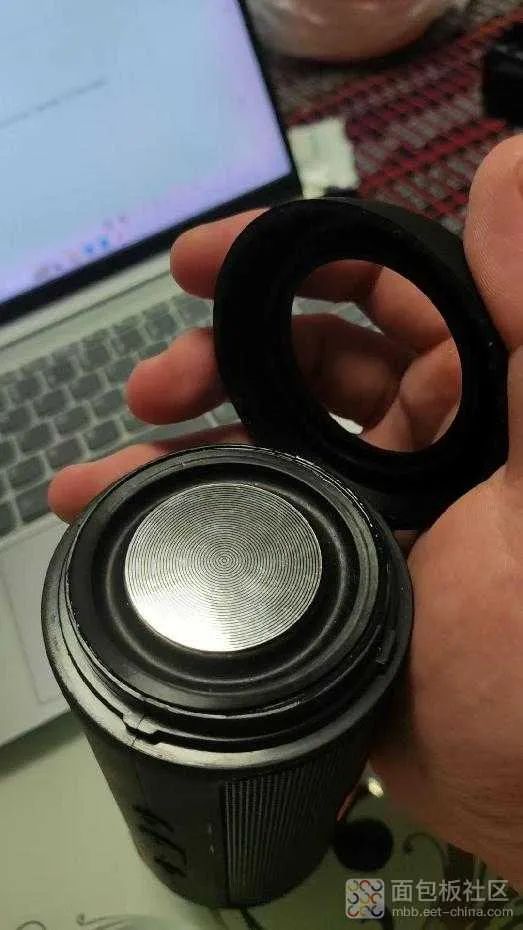

两端侧面看起来是各一个动圈喇叭(后面拆出来才知道想多了),难道一共有4个喇叭(想多了)。侧面音腔共振主打低音输出,立体感更强。

贴有亮面贴纸作为装饰,有高级感。

另外外壳整体喷黑色漆面,用手握住是有橡胶那种润感的,一定程度增加了防滑性,毕竟是主打户外,所以如果是跑步手心出汗是很常见的,这一定程度改善了握感。


拆解


前面外观看还是可圈可点比较有设计感,质量也不错的。话不多说进入主题开拆。

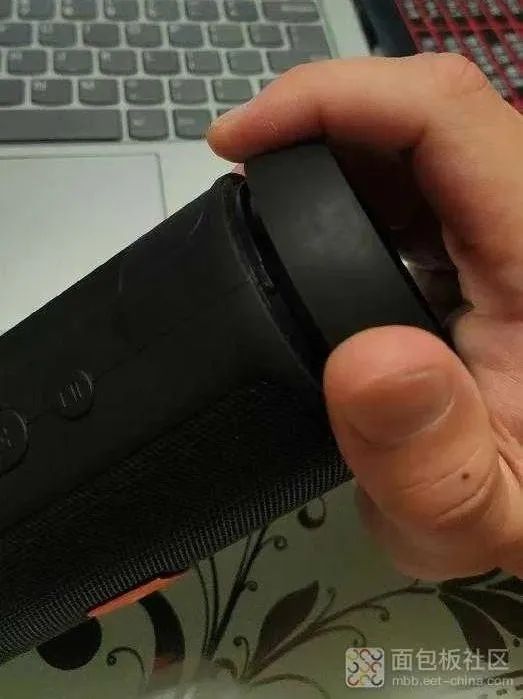

外观找不到螺钉,观察侧面的间隙,旋转一下,果然端盖是可以旋转下来的。

取下脚垫

四周没找到螺钉位置,所以先尝试从缝隙撬一下

发现端面是胶粘住的,去掉

侧面才看到原来这里是有柱子,有螺钉的

所以只能是钢网下,撬开钢网

看到这些孔是螺钉位置

孔很深,所以需要专门这种小且长的螺丝刀。

拧开四角4各螺钉,打开

按键帽

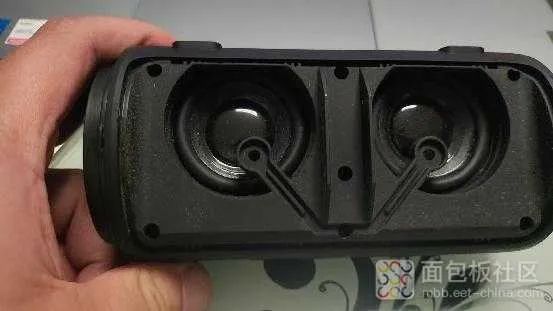

看到实际是两个45-3841喇叭,45mm喇叭,从后面5.3W的功放并联驱动两个喇叭来看,喇叭应该是3W的。

18650电池,胶粘住,容量看不到。

拆掉喇叭和电池的插头

来看下pcb

正面

背面,四个按键

来看下方案

HAA2018 深圳矽源特科技ChipSourceTek的功放。最大5.3W,并联驱动两个喇叭。

这里还有个MIC?

主控蓝牙芯片,LOGO AB是中科蓝讯的,

使用PCB天线,外围只需要一个晶体,BOM很简单。

丝印A15E7E

在一个犄角旮旯找到一张照片,看到型号是AB5607E

主要参数如下

指示LED

充电芯片用的是LTH7


总结


对方案进行一个总结,采用的中科蓝讯的AB5607E方案,可以看到器件BOM是比较简单的。

好了,今天的拆解就到这里,感谢作者李工的拆解整理!如果您也有电子产品,想让我们帮您拆解,您可以联系我(微信:15889572951)
