前言
本期继续为大家带来小米自带线超薄充电宝 5000 22.5W的拆解，作为小米旗下自带线充电宝系列产品之一，设计却十分新颖，其充电线与挂绳可进行拼接，既能将充电线也当挂绳使用，同时解决了携带不便以及背包凌乱的出行痛点。
产品另一大亮点是机身设计得轻薄小巧，放进衬衣口袋无负担，搭配挂绳，日常出行携带更加方便自在。充电宝配备USB-C双向快充接口，支持20W PD双向快充以及22.5W PPS输出，可以满足小米17、苹果iPhone 17系列新机日常快充需求。
电芯选材用力神 50000mAh 聚合物电芯，符合国家3C强制认证标准。主控方案采用智融科技SW6236高集成度SOC。该方案以单芯片实现USB-C口全功能设计，确保了产品优异的兼容性。下面我们就一起来具体了解这款产品。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
小米22.5W自带线超薄充电宝开箱
包装盒正面印有小米品牌logo、产品名称以及外观图，充电宝拥有灰色、冰瓷白两种配色可选。
背面印有USB-C线和挂绳分离场景以及充电宝详细参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。

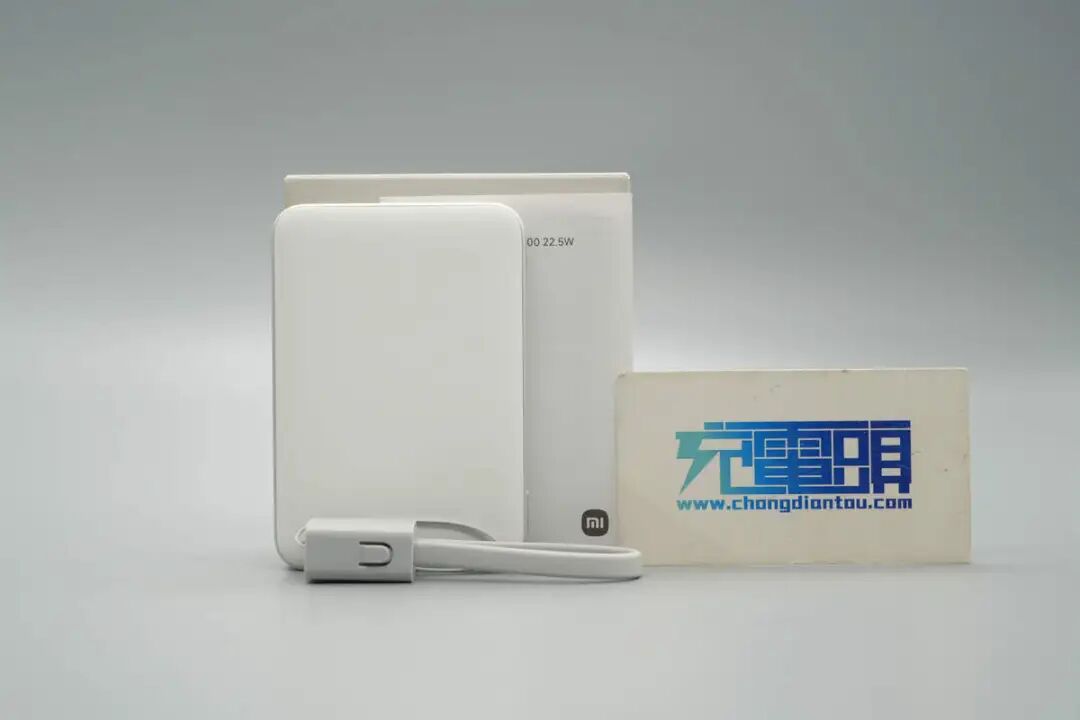

包装内含小米自带线超薄充电宝、USB-C to USB-C充电线、挂绳以及使用说明书。
充电线与挂绳采用可连接的卡扣结构设计，连接状态下可当一个整体使用，既方便了充电线的携带，同时还能保持背包整洁不凌乱，相当新颖且实用的设计。
充电线分离使用也相当方便，短线设计进一步提升手机边充边用体验。
测得线缆长度约为17cm。
灰色、冰瓷白两种配色充电宝实物一览，素雅纯色机身设计简约。
产品机身采用大R角+微弧金属中框设计，整体轻薄小巧，持握手感细腻温润。
机身背面印有小米品牌logo和产品参数信息。
充电宝参数特写
产品型号：PB0522S
电池种类：锂离子电池
输入接口：USB-C
输出接口：USB-C
额定容量：3000mAh(5V/2.4A)
额定能量：19.25Wh 3.85V 5000mAh
输入参数：USB-C(IN) 5V3A、9V2.22A
输出参数：22.5W MAX
USB-C(OUT) 5V2.4A、9V2.22A、10V2.25A
制造商：北京米物科技有限公司
充电宝通过了国家CCC认证。
机身一侧配置电源键。
顶部配置USB-C双向快充接口以及LED电量指示灯。
电量指示灯亮白光，单颗代表25%电量，方便用户大体判断充电宝剩余电量。
端角处设计有挂绳孔。
充电宝穿上挂绳一览。
实测充电宝机身长度为93.11mm。
宽度为64.65mm。
厚度为11.85mm。
充电宝拿在手上的大小直观感受。
另外测得产品重量约为112g。

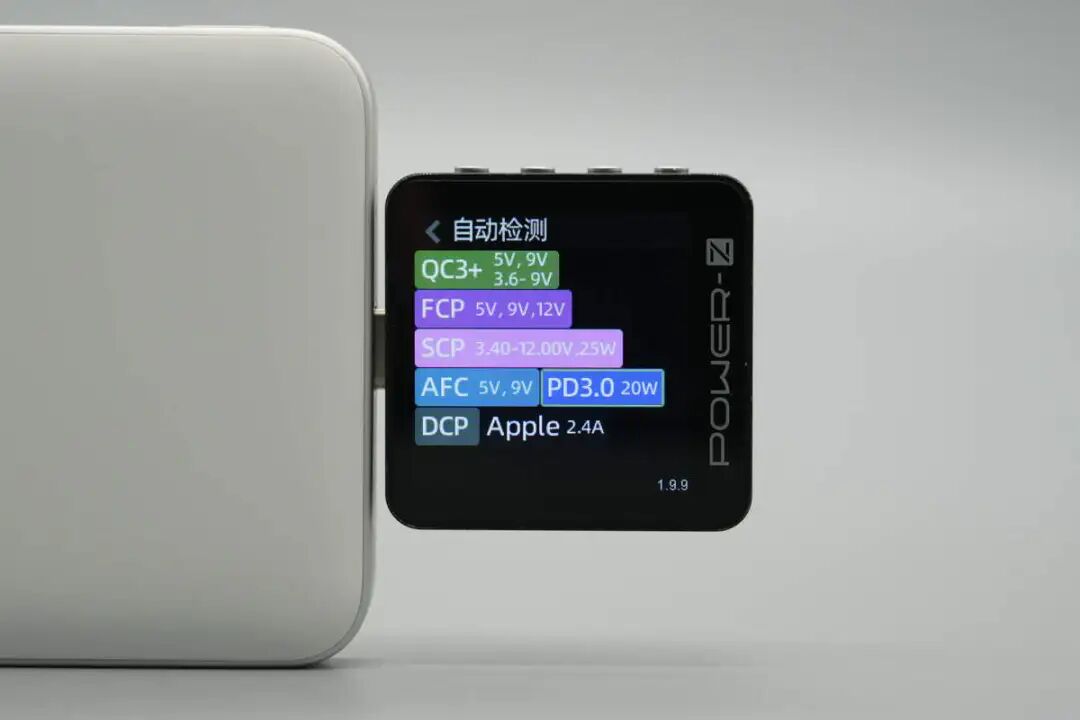

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3+、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V2.4、9V2.23A两组固定电压档位，以及5-11V2.25A一组PPS电源档位。
小米22.5W自带线超薄充电宝拆解
将充电宝机身外壳拆开，内部电芯打胶加固保护。

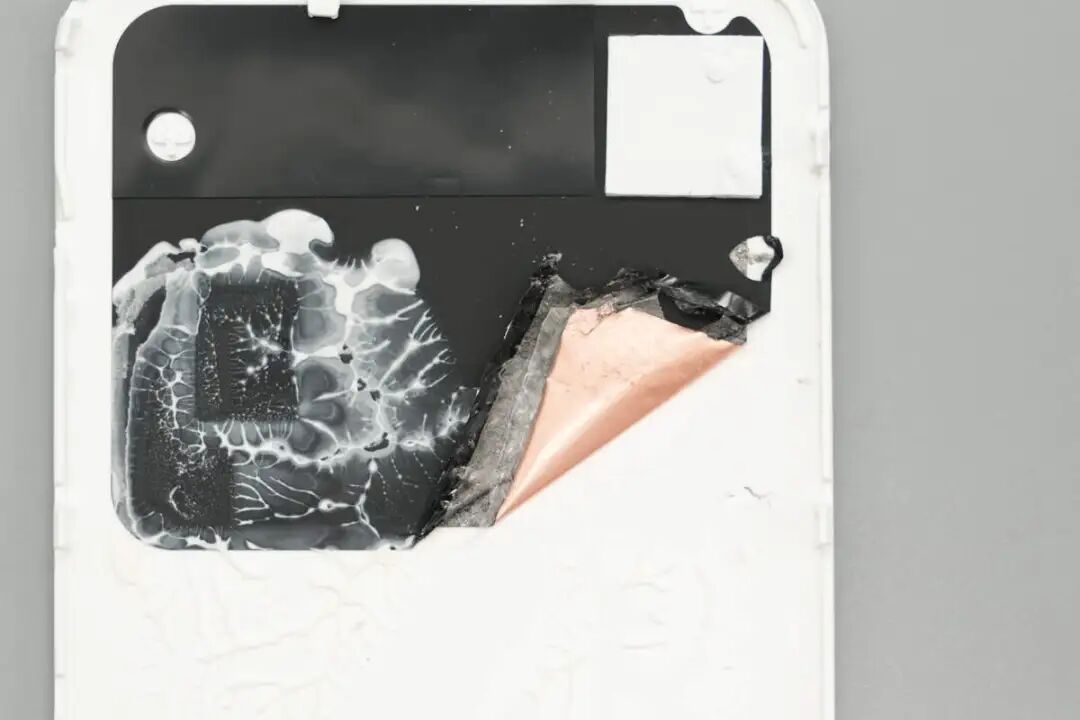

外壳内侧对应PCB板和电芯前端部分贴有散热贴、导热垫以及缓冲保护泡棉。
PCB板和电芯间设有塑料隔板，此外使用泡棉填充保护。PCB板使用螺丝固定，电芯配有热敏电阻进行温度监控，并打胶固定。
将PCB板和电芯取出拆分。
另一半壳体上贴有缓冲保护泡棉、散热贴以及导热垫等。
此外设有塑料隔板防止LED指示灯串光，避免用户误判充电宝剩余电量。
电芯来自LS力神，型号765865，标称电压3.85V，容量为5Ah，能量19.25Wh，充电限制电压4.4V，并且通过了国家CCC强制认证。
PCB板正面设有移动电源主控芯片、电感、VBUS开关管、锂电保护芯片、锂电保护管以及MCU。
板子背面焊接热敏电阻，此外对应移动电源主控芯片处露铜加锡以及过孔处理增强散热。
移动电源主控芯片来自智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC，内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。支持四口任意口快充，两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。
智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。
SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示，支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。
充电头网拆解了解到，智融科技SW6236此前还被、、等产品采用，芯片性能质量获客户一致认可。

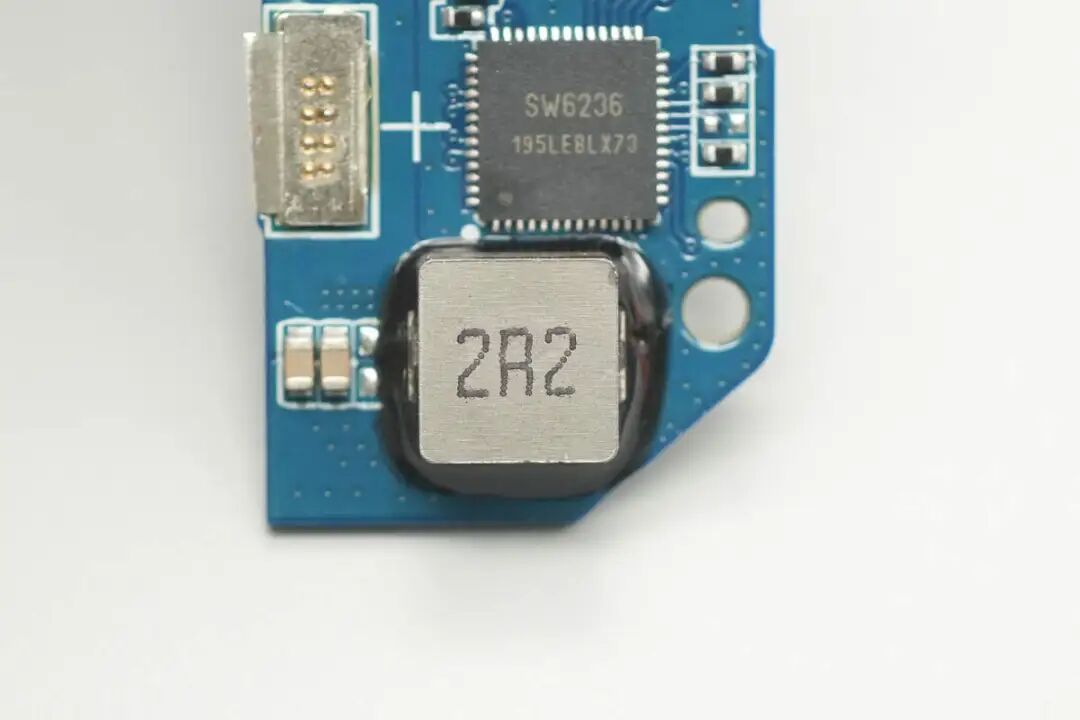

搭配的2.2μH合金电感特写，电感打胶水加固。
丝印8205B的VBUS开关管特写。
MCU来自CHIPSEA芯海科技，丝印M320F3V6，实际型号为CS8M320，内置8K×16位Flash与488字节SRAM，采用QFN20封装。
锂电保护芯片来自创芯微，型号CM1003-BLS。
锂电保护管来自威兆半导体，型号VS2608DB3，这是一颗双NMOS管，耐压20V，导阻3.5mΩ，采用DFN3*3C-8L封装。
威兆半导体VS2608DB3资料信息。
热敏电阻特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上小米22.5W自带线超薄充电宝核心器件清单，方便大家查阅。
小米自带线超薄充电宝机身轻薄小巧，厚度约为11.8mm，重量约仅有110g。采用金属中框，整体持握手感细腻温润，同时看上去也更加精致。所谓“自带线”为新颖的充电线与挂绳可连接设计，既便携又能保证物品整洁性。作为小米自带线充电宝系列的一员，各方面的设计都很有自己的特点。
产品依旧是采用力神50000mAh聚合物电芯，并且通过了国家3C强制认证，置创芯微锂电保护方案进行保护，热敏电阻进行温度监控。移动电源SOC方案采用智融科技SW6236，高集成度使得仅需一颗即可实现USB-C口全部功能设计，并保证成品良好的兼容性。
