在ADC采集电路前级接入电压跟随器的深层原因

电子设计联盟 2025-07-05 08:00
在电子电路设计领域,ADC(模数转换器)采集电路的设计至关重要。许多设计人员会在ADC采集电路前级加入一个电压跟随器,这一设计背后有着诸多考量。本文将深入探讨这一设计背后的原因 。

(一)电压跟随器的特性优势


电压跟随器是一种特殊的放大电路,其核心组件是运算放大器。运算放大器具有高输入阻抗和低输出阻抗的特性,这使得电压跟随器在电路中表现出独特的优势。

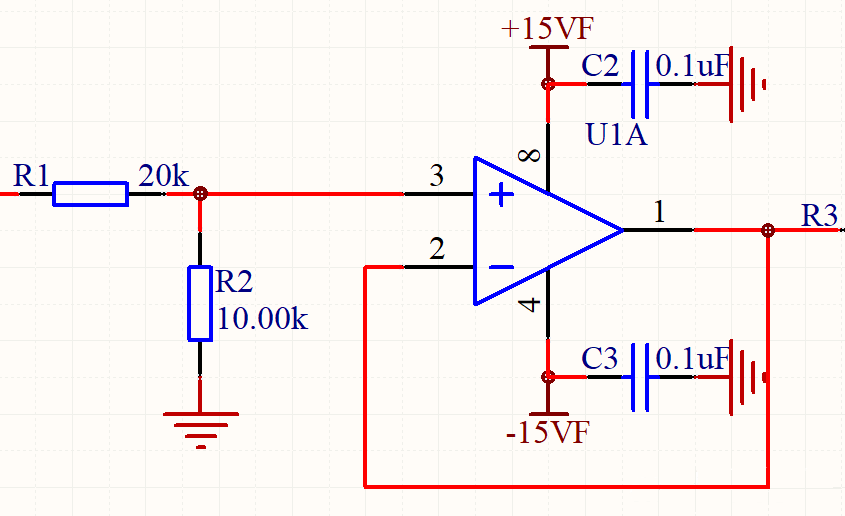

图1

(二)隔离作用的重要性


电压跟随器在电路中还起到了隔离前级分压电路和后级 ADC 电路的作用。图 1 和图 2 分别展示了不同情况下的电路连接方式,通过对比可以清晰地看出这一点。

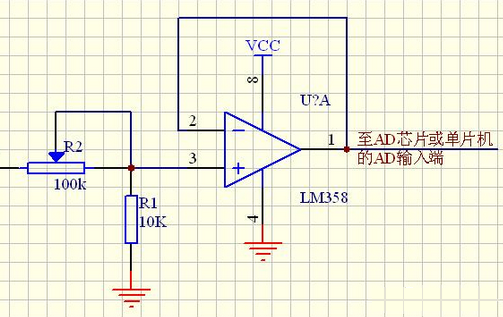

图2

(三)对后级电路的保护作用


在实际的电路环境中,前级电路可能出现异常情况,如电压尖峰、过压等。电压跟随器可以对这些异常电压进行一定的缓冲和限制,避免直接将异常电压传输到后级 ADC 电路,从而保护 ADC 芯片或单片机的 ADC 引脚等后级电路元件不受损坏。这类似于在电路中安装了一个 “安全气囊”,当出现危险情况时,能够对后级电路进行有效的保护。

综上所述,在 ADC 采集电路前级接入电压跟随器,不仅可以利用其高输入阻抗和低输出阻抗的优势,还可以实现对前后级电路的隔离以及对后级电路的保护。这种设计在提高电路性能和可靠性方面发挥着关键作用,是电子电路设计中的重要技巧之一。希望本文的介绍能够帮助读者更好地理解和掌握这一设计方法,为今后的电路设计工作提供有益的参考和借鉴。
