Keil MDK 分散加载文件
以 i.MX RT1052 的 Keil MDK 链接文件为例，用直接写地址的方式把链接文件内容重写一遍，如下：
LR_m_text 0x60000000 0x60002400+0x00FFDC00-0x60000000 { ; 16MB 加载时域RW_m_config_text 0x60000000 FIXED 0x00001000 { ; 分配 4KB 加载 .boot_hdr.conf* (.boot_hdr.conf, +FIRST) ; FIXED 表示“固定地址”，加载地址和执行地址相同} ; 基址 0x60000000 必需是绝对地址RW_m_ivt_text 0x60001000 FIXED 0x00001000 { ; 再分配 4KB 加载* (.boot_hdr.ivt, +FIRST) ; .boot_hdr.ivt, 用 FIRST 指定将其放在执行区域的起始位置* (.boot_hdr.boot_data) ; .boot_hdr.boot_data* (.boot_hdr.dcd_data) ; .boot_hdr.dcd_data}LR_m_text 0x60002000 0x60002400+0x00FFDC00-0x60002000 { ; 加载时域，让出 16MB 起始的 8KBVECTOR_ROM 0x60002000 FIXED 0x00000400 { ; 分配 1KB 加载 RESET(RESET 是在汇编中定义的段名)* (RESET,+FIRST) ; FIRST 用于指定 RESET 段放在起始位置}ER_m_text 0x60002400 FIXED 0x00FFDC00 { ; FIXED 表示“固定地址”，加载地址和执行地址相同* (InRoot$$Sections) ; InRoot$$Sections 指定根区.ANY (+RO) ; 加载所只读属性数据，包含：Code, RW-Data, RO-Data}RW_m_data 0x20000000 0x00020000-Stack_Size-Heap_Size { ; 在 DTCM 中除去堆和栈占用的空间.ANY (+RW) ; 加载所有 RW 数据}ZI_m_data 0x80000000 0x01E00000{ ; 30MB 运行时域.ANY (+ZI) ; 加载所有 ZI 数据}RW_m_ncache 0x81E00000 0x00200000 { ; 2MB 运行时域* (NonCacheable.init) ; 在总共 32MB 的 SRAM 中单独加载* (NonCacheable) ; NonCacheable.init, NonCacheable*(m_usb_dma_init_data) ; m_usb_dma_init_data*(m_usb_dma_noninit_data) ; m_usb_dma_noninit_data}Fast_m_data 0x00000000 0x00020000{ ; 128KB ITCM 运行时域* (CodeQuickAccess) ; 加载 CodeQuickAccess* (DataQuickAccess) ; 加载 DataQuickAccess}ARM_LIB_HEAP +0 EMPTY Heap_Size { ; 紧接前一运行时域，加载 Heap_Size} ; EMPTY 表示空白内存ARM_LIB_STACK 0x20000000+0x00020000 EMPTY -Stack_Size { ; 128KB DTCM 顶端开始向下 Stack_Size} ; 开辟栈空间}
上面的文件定义的两种内存分配方式，一种方式如下图所示：
另一种方式如下图所示：
对于 0x60000000 这个 Flash 起始地址，官方文档《IMXRT1050RM》上是这么写的：
ITCM、DTCM 和 OCRAM

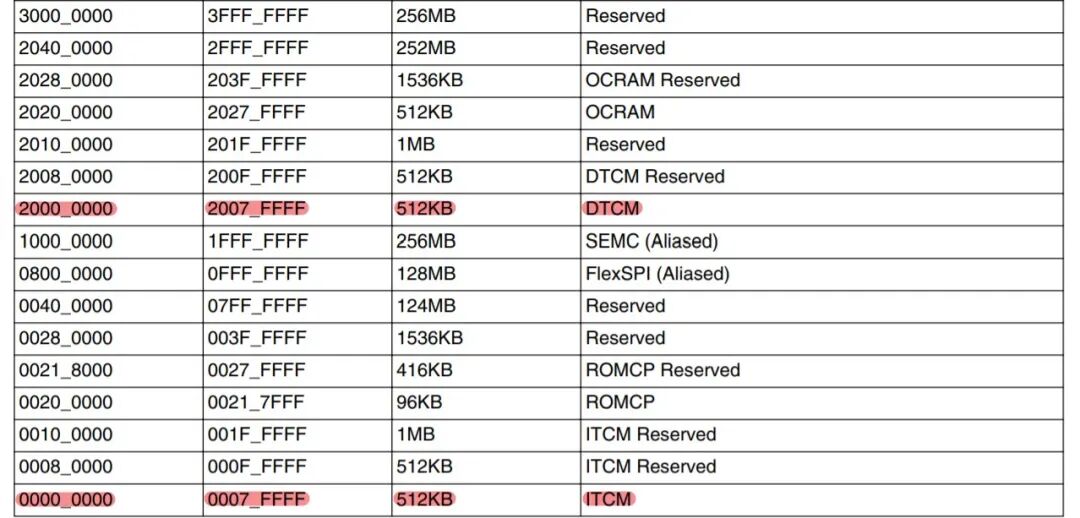

在 i.MX RT1052 上 ITCM、DTCM 和 OCRAM 共享 512KB 的 FlexRAM，因此上面的图中才可以把 Heap 放在 ITCM 上，却在 DTCM 上让出了 Heap 的位置。在 《IMXRT1050RM》 上可以查到：
各个域中的符号在哪定义
在链接脚本中用到的 .boot_hdr.conf、RESET 之类的符号名在汇编和 c 的源文件中有定义，如下图：
域名称对源文件的作用
关于什么是“域”，在周立功 《分散加载/分散加载文件浅释.pdf》 中有述。
不只是链接脚本里会用到源文件里定义的符号，反过来汇编源文件也会用到链接脚本里定义的符号，如下图：
代码拷贝
这里把周立功 《分散加载/分散加载文件浅释.pdf》 中的要点提出来：
1、第一个运行时域存放的代码不会进行额外拷贝
2、规定其余运行时域中存放的代码均会被拷贝
3、第一个运行时域的基地址必须与加载域基地址相同
InRoot$$Sections
关于 InRoot$$Sections 在 《KEIL MDK 分散加载示例2-代码加载到片内SRAM中运行&部分规则》 中有详细解说。
