揭秘LTM4630A：36A大电流稳压器天花板，如何实现±1.5%电压精度？

集成电路大数据平台 2025-07-07 17:37
本期是平台君和您分享的第279期内容
微型模块稳压器是基于模块化设计理念的DC/DC稳压器，将开关控制器、功率MOSFET、电感、补偿网络及保护电路等集成在一个标准封装内，形成“即插即用”的电源模块。

今天平台君将介绍一款微型模块稳压器——LTM4630A👈。该器件是一款双路18A或单路36A输出的开关模式降压型DC/DC微型模块稳压器。在36A满负载工作情况下，该器件极小的输出电压误差范围可以控制在±1.5%以内。

该芯片的宽输入电压范围在4.5V至18V之间。该芯片支持两路输出，每路输出电压范围在0.6V至8V之间，可通过单个外部电阻设置。

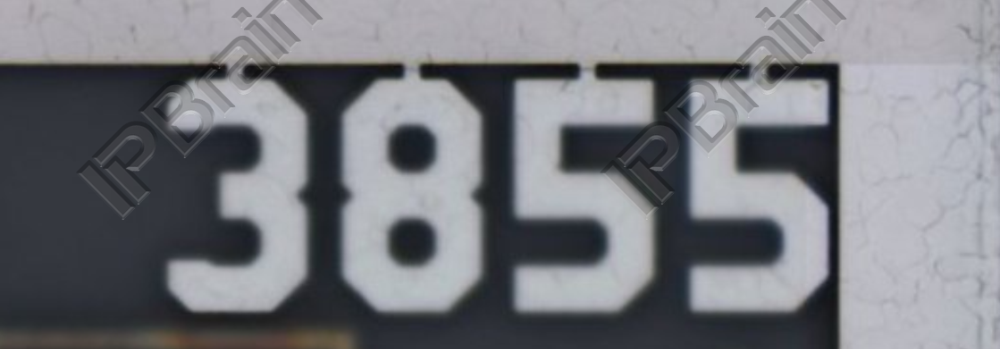

LTM4630A管芯文字图（图源：IPBrain平台）

LTM4630A的管芯尺寸为1.71mm x 1.72mm（不含划片槽），多晶层数为2层，金属层数为2层，管芯文字为2008 3855。


Chip Characteristics

01. 芯片特点

LTM4630A的高效设计可为每路输出提供高达18A的连续电流，且仅需少量输入和输出电容。电流模式控制可提供逐周期快速限流功能，在过流条件下实现折返限流。

凭借电流模式控制和内部反馈环路补偿，LTM4630A即使在使用全陶瓷输出电容时，也能在宽范围输出电容下保持足够的稳定裕量和良好的瞬态性能。

LTM4630A支持频率同步、多相操作、突发模式工作和输出电压跟踪（用于电源轨时序控制），并集成片上温度二极管用于监控器件温度。

高频开关和电流模式架构使其能够对输入电压和负载变化做出极快的瞬态响应，同时不牺牲稳定性。故障保护功能包括过压保护和过流保护。

不仅如此，LTM4630A 本质上还是电流模式控制器件，因此并联模块具有出色的均流性能，可平衡设计中的热分布。


LTM4630A功能框图（图源：芯片规格书）

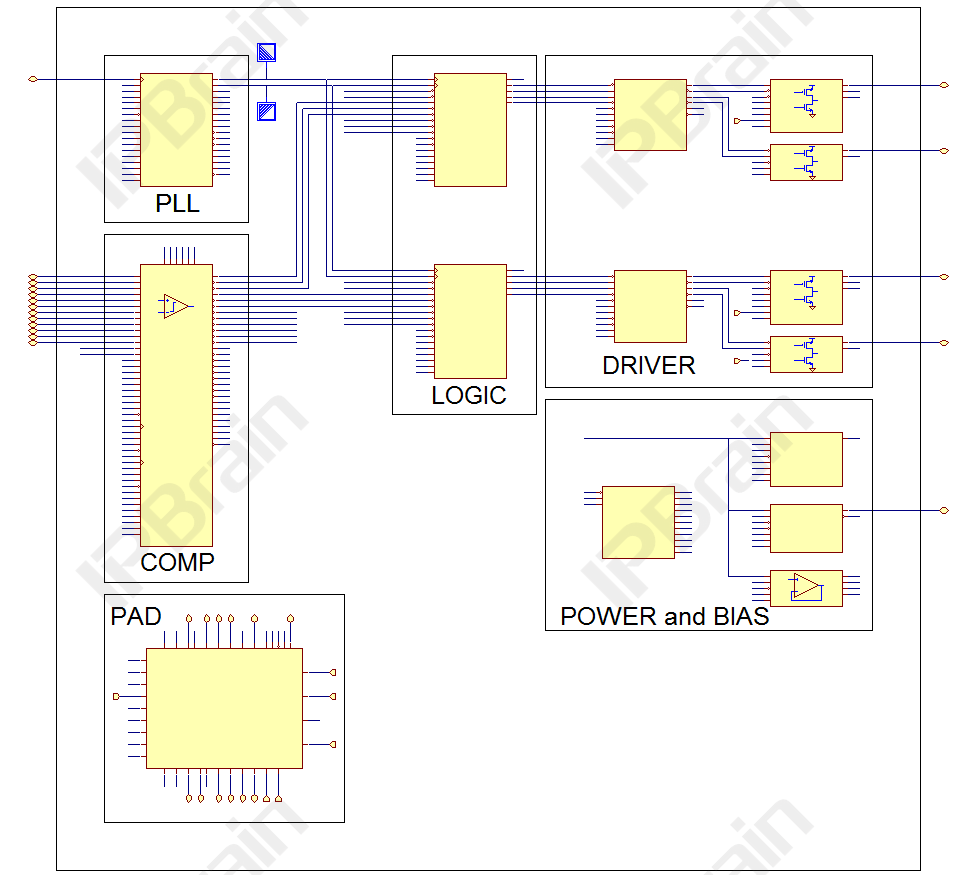

顶层概貌图（图源：IPBrain平台）


顶层电路图（图源：IPBrain平台）

对于LTM4630A👈这个器件来讲，在突发模式工作、脉冲跳跃模式工作、强制连续模式工作、多相工作中，都离不开PLL。如：对于需要低输出纹波和中等电流高效率的应用，应使用脉冲跳跃模式。

脉冲跳跃模式允许 LTM4630A 在低输出负载时跳过若干周期，通过降低开关损耗来提高效率。将 MODE_PLLIN 引脚连接至 INTVCC 可启用脉冲跳跃模式。


PLL电路图（图源：IPBrain平台）


PLL（Poly层）（图源：IPBrain平台）

Chip Detail Diagrams

02. 器件细节图


MOS管（图源：IPBrain平台）

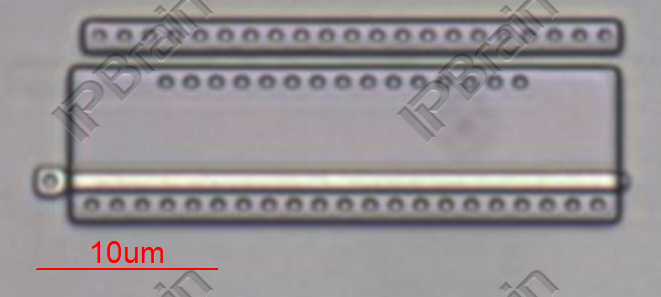

电阻（图源：IPBrain平台）

Application Scenarios

03. 应用场景

  1. 电信与网络设备：宽输入电压范围适用于基站电源、交换机、路由器等通信设备的电源模块；支持多相并联输出（最高144A），可应对通信设备中高功率密度的电源轨设计。

  2. 工业自动化与控制设备：±1.5%的输出精度，适用于工业机器人、PLC（可编程逻辑控制器）、传感器阵列等设备；快速瞬态响应能力可应对电机启动、电磁阀切换等突发负载变化。

  3. 存储设备：在服务器存储系统、磁盘阵列等存储设备中，LTM4630A 可以为存储控制器、磁盘驱动器等部件提供合适的电压，保证数据的可靠存储和读取。
