【编者按】
我们向万能的DeepSeek提出一些简单的半导体相关问题，看其回答能否满足你的要求。
问题：CVD、PVD和ALD三种薄膜沉积技术的对比分析
以下是
CVD（化学气相沉积）、PVD（物理气相沉积）和ALD（原子层沉积）三种薄膜沉积技术的综合对比，从原理、工艺特性、应用场景到市场趋势进行系统分析：1. 基本原理与工艺过程
PVD（物理气相沉积）
原理：在真空环境中通过物理方法（蒸发、溅射）使固体材料气化，气态粒子沉积到基片表面形成薄膜。
工艺过程：材料气化
→粒子传输→基片表面沉积（成核生长）。特点：沉积方向性强，存在视线效应（
line-of-sight deposition），导致复杂结构覆盖不均。CVD（化学气相沉积）
原理：气态前驱体在基片表面发生化学反应（热分解、合成反应），生成固态沉积物。
工艺过程：气体扩散→表面吸附→化学反应→副产物脱附。
变体技术：
LPCVD（低压CVD）：低压环境提升均匀性，高温（600–850℃）。
PECVD（等离子增强CVD）：等离子体辅助降低沉积温度（<400℃）。
MOCVD（金属有机CVD）：用于化合物半导体（如氮化镓）。
ALD（原子层沉积）
原理：两种前驱体交替通入反应室，通过表面自限性饱和化学反应逐层沉积原子级薄膜。
工艺过程：前驱体
A脉冲→惰性气体冲洗→前驱体B脉冲→二次冲洗（循环进行）。特点：非连续沉积，每循环沉积一层原子（约

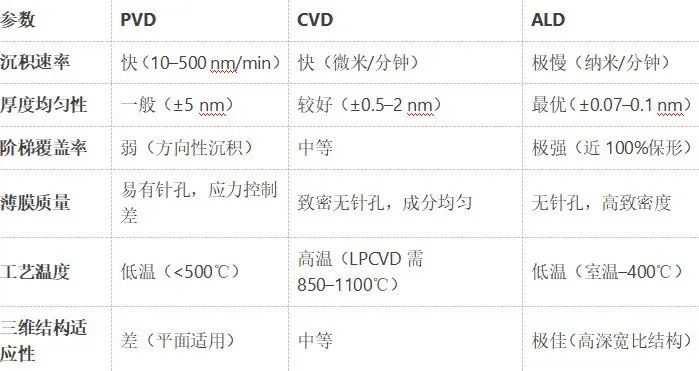

0.1nm），实现原子级厚度控制。2. 关键工艺特性对比
3. 核心应用场景
PVD：
金属薄膜：电极（
局限性：不适合深槽或高深宽比结构（如
3D NAND）。CVD
：介质与半导体薄膜：SiO₂绝缘层、Si₃N₄钝化层、多晶硅栅极、钨插塞。
主流工艺：占薄膜沉积设备市场的
57%（PECVD占33%）。ALD：
先进制程关键应用：
High-k栅介质（HfO₂、Al₂O₃，用于28nm以下逻辑芯片）。
3D NAND字线填充（深宽比50:1以上）。
FinFET/GAA晶体管中的间隔层（Spacer）。
特殊需求领域：生物相容涂层、催化材料、纳米器件。
4. 技术优势与挑战
PVD：
优势：设备简单、沉积快、成本低。
挑战：台阶覆盖率差，薄膜均匀性难控。
CVD：
优势：成分精确、覆盖性好，适用材料广泛。
挑战：高温易损器件，副产物可能污染薄膜。
ALD：
优势：原子级精度、无针孔、低温工艺。
挑战：沉积速率慢，设备成本高，量产效率依赖循环优化（微导纳米达
15,000片/小时）。5. 市场趋势与国产化进展
市场份额：
CVD占主导（57%），ALD占比11%但增速最快（2020–2025年CAGR=26.3%）。
国产化现状：
PVD设备：国产化率约20%（北方华创主导）。
CVD/ALD设备：国产化率低，但拓荆科技（PECVD）、微导纳米（ALD）已突破28nm High-k工艺。
驱动因素：
先进制程（3nm需超100道薄膜工序）要求更高精度。
3D器件结构（如FinFET、GAA）依赖ALD的三维保形性。
总结：技术定位与发展方向
PVD：金属薄膜沉积的经济方案，适合平面结构。
CVD：通用型主流技术，覆盖多数介质/半导体薄膜。
ALD：先进制程的“精密工具”，不可替代性随器件微缩增强。
未来趋势：
ALD将加速渗透逻辑/存储芯片制造，而CVD仍主导中厚膜沉积；国产设备在ALD领域亟待突破高精度反应腔室与前驱体输送系统。*主要参考来源：
薄膜沉积设备技术可分为PVD、CVD和和ALD工艺，工艺原理各有不同
https://www.leadingir.com/hotspot/view/3845.html
半导体技术中的薄膜沉积
https://www.chem17.com/tech_news/detail/1872636.html
