我们今天继续发一些高颜值PCB图。老规矩，给每个红色的小标题都加了链接，点击这个小标题可以直接跳转到对应的文章，方便大家阅读。

一些极致优美的PCB（四）图1
这是九号电瓶车的控制器，型号ZWK048020A，高标代工。功率板和控制板分离，功率板采用了铝基板。
一些极致优美的PCB（四）图2

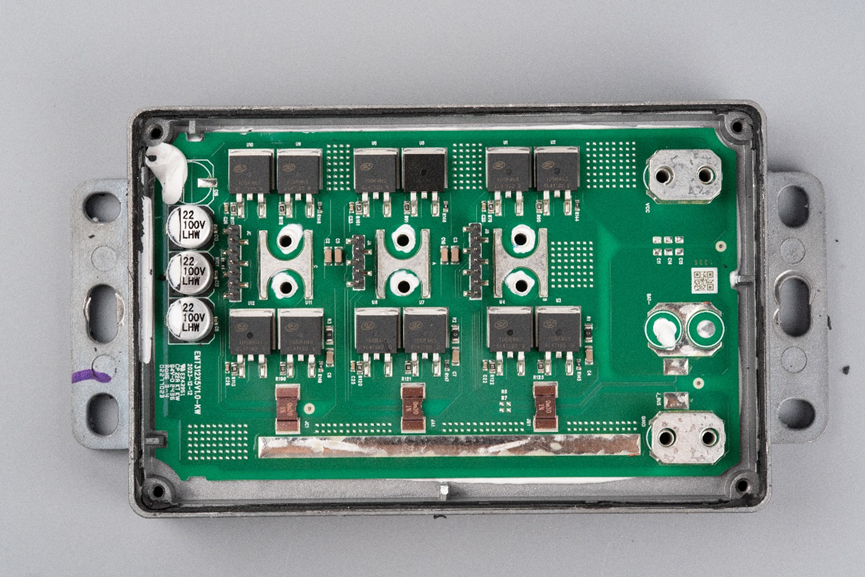

功率板做工很赞，采用了12颗来自士兰微的MOS，型号是SVG105R4NS，这是100V120A的NMOS，封装形式TO-263-2L。导通阻抗RDS为5毫欧。
一些极致优美的PCB（四）图3

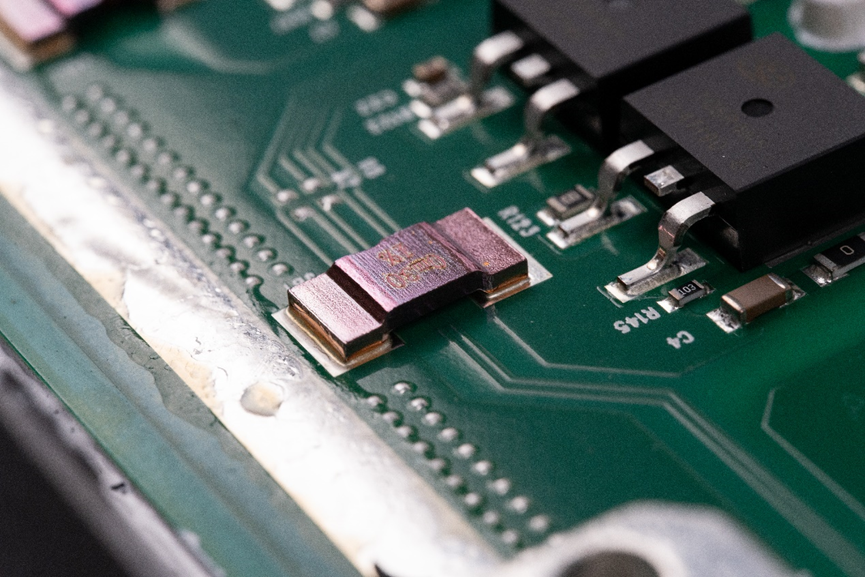

功率板上的电流采样电阻，够大、够厚，看着贼霸气。
一些极致优美的PCB（四）图4
电源母线和电机相线的螺柱是通过螺丝压紧在电路板上，以此来实现大电流输送。
一些极致优美的PCB（四）图5

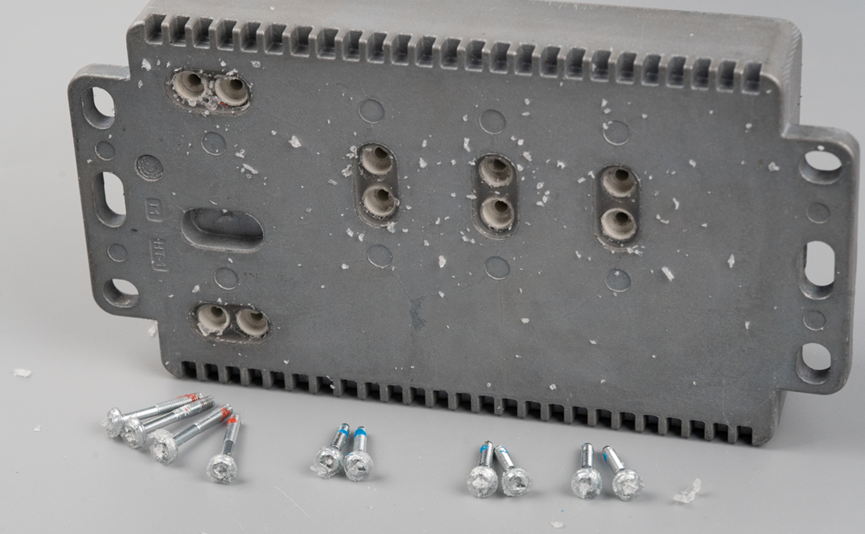

整个控制器采用了铸铁外壳，底壳上的螺丝用来拉紧固定电路板上的接线柱。螺丝和螺丝孔之间有白色的塑料材质的绝缘套。整个控制器做工用料不错。

一些极致优美的PCB（四）图6

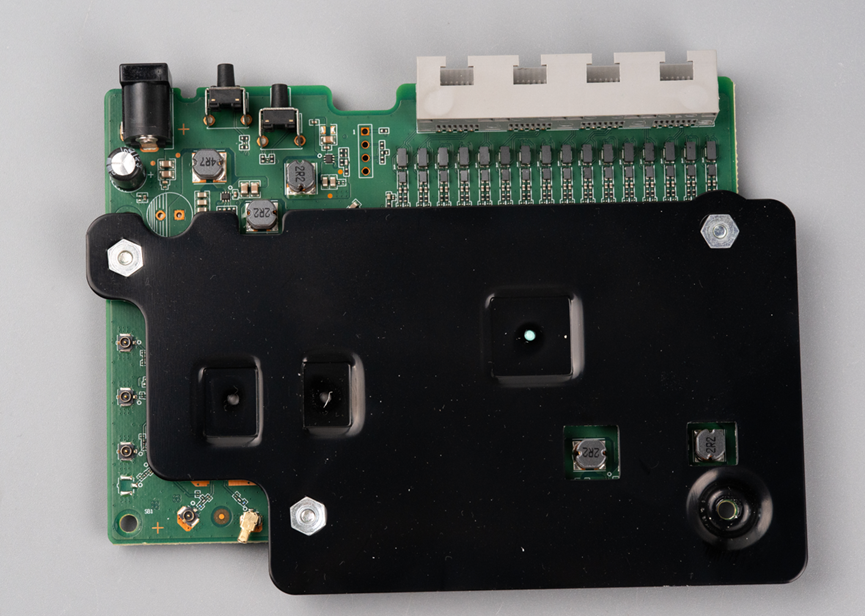

这个路由器相比其他大多数家用路由器，做工能好一些。电路板上加了一个很大的金属散热片。
一些极致优美的PCB（四）图7
去掉散热片之后电路板正面。CPU是中兴自己家的，型号是ZX279128R，这是一颗A9双核SoC，ZX279128R内部集成了4个以太网PHY。以太网采用了电感型CHIPLAN变压器。
一些极致优美的PCB（四）图8

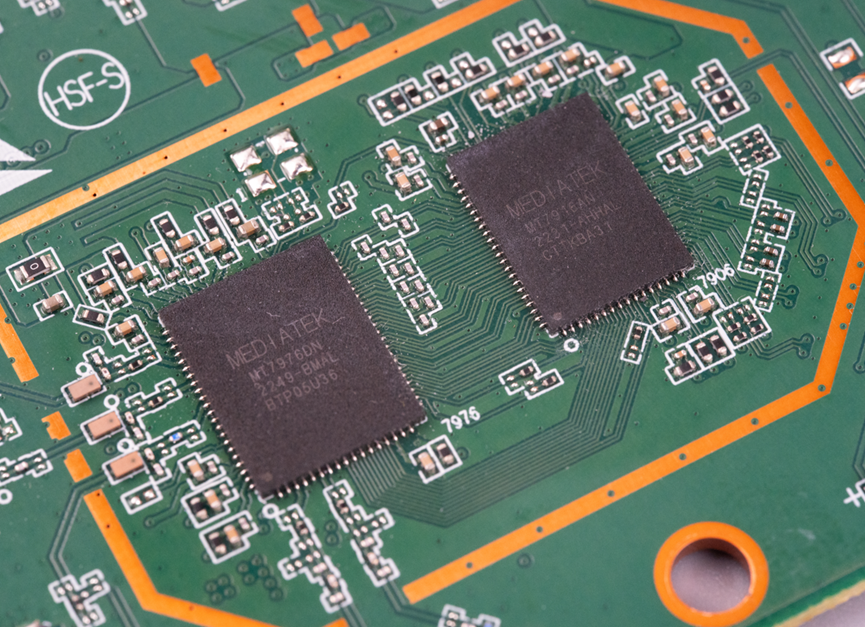

这一块是无线射频相关电路。其中MT7916AN是一颗无线基带芯片，而MT7976DN是一颗无线射频芯片。
一些极致优美的PCB（四）图9
板子上的电源降压芯片都是这种SOT-563封装的DC-DC，尺寸非常小，只有1.2mmx1.6mm，Ti的TPS562203DRLR用的就是这种封装。

一些极致优美的PCB（四）图10

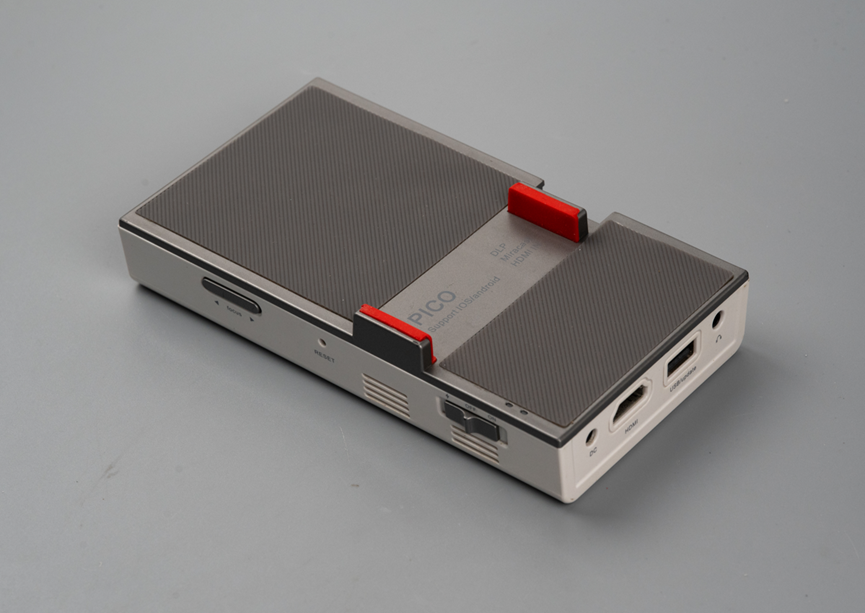

这是朋友寄来的一个便携式投影仪。上面有一个手机夹，从这一点就可以看出它的尺寸非常小巧。
一些极致优美的PCB（四）图11
投影仪主板。
一些极致优美的PCB（四）图12

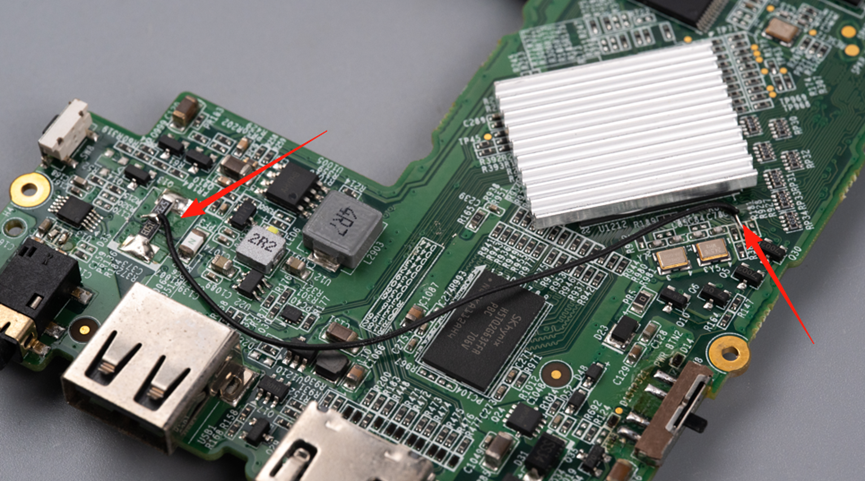

板子上看到一根飞线，这根线大概率是硬件工程师最后的倔强，也是最后的救命稻草。
一些极致优美的PCB（四）图13

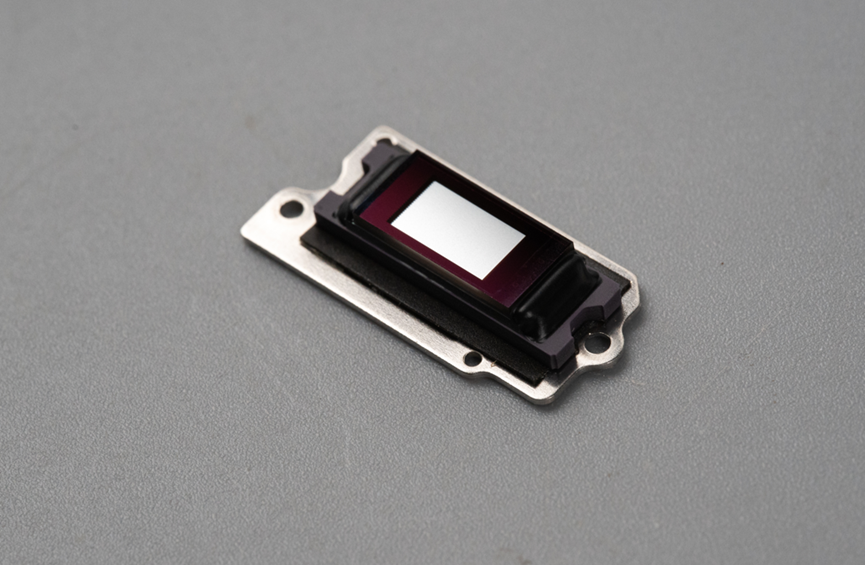

投影仪最关键的DMD芯片。
一些极致优美的PCB（四）图14
DMD背面连接器，这个DMD里面约含207万个微米级的小镜片，每个小镜片可独立倾斜±12°或者±17°，每秒要切换角度数千次，这是真正意义上的光学精密器件。
一些极致优美的PCB（四）图15
投影仪的光源，看起来里面打了三个金线。
一些极致优美的PCB（四）图16

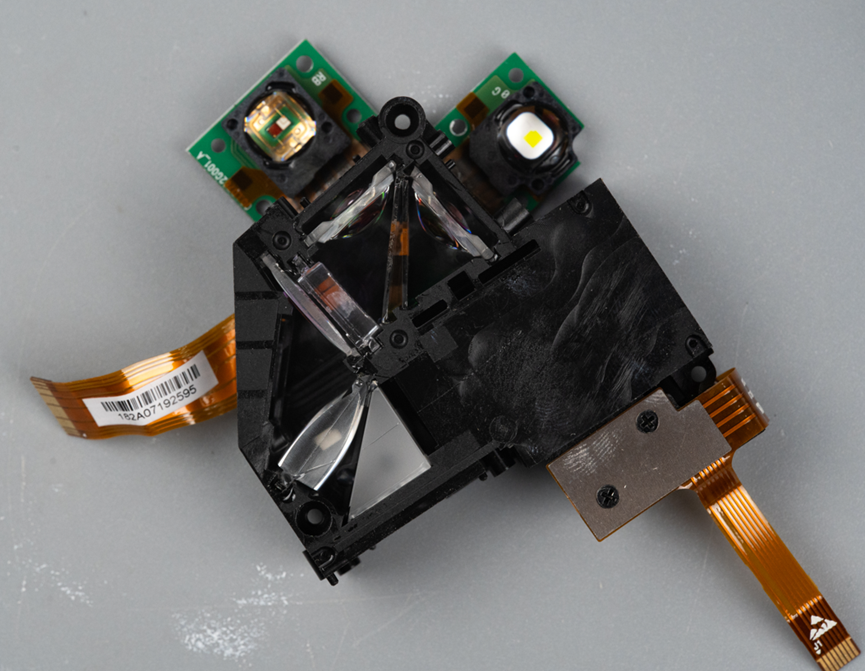

整个光学部分的结构，里面共有7个透镜，两个光源。

一些极致优美的PCB（四）图17
逛垃圾站捡到一个公交电车用的IGBT模块。
一些极致优美的PCB（四）图18
背面有一个水冷换热器结构。
一些极致优美的PCB（四）图19
板子上用了很多MLCC电容，封装是1812，至于容值和耐压等级就不得而知了，但是显而易见，这种电容价格不便宜。
一些极致优美的PCB（四）图20
上面绿色的电路板是驱动电路。去掉上面的驱动电路，看看功率部分。
一些极致优美的PCB（四）图21
细节非常漂亮。
一些极致优美的PCB（四）图22
每个完整桥臂的视图。
一些极致优美的PCB（四）图23
功率器件的细节。

一些极致优美的PCB（四）图24

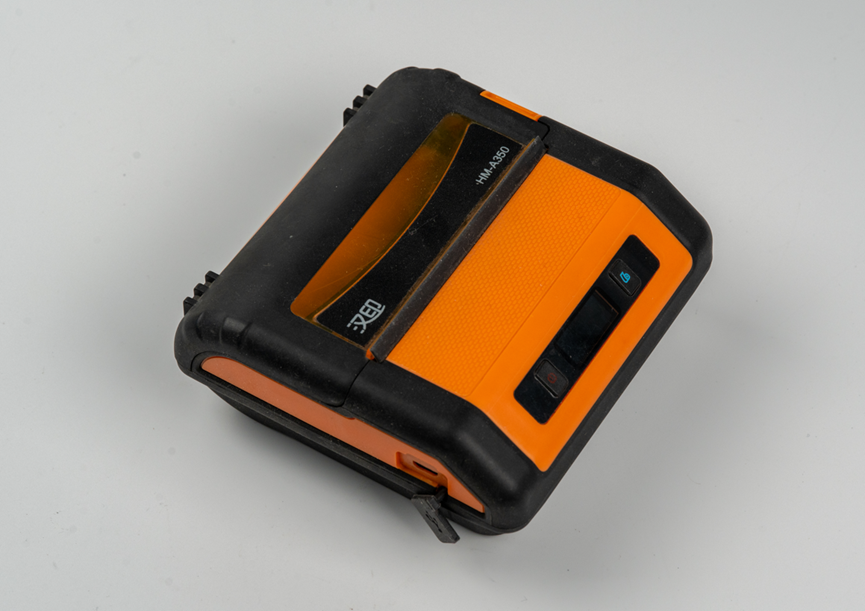

这是汉印的HM-A350热敏打印机。这个打印机的产品化程度非常高，外壳棱角采用了橡胶材质防摔，经过我的拆解发现内部设计也非常优秀。
一些极致优美的PCB（四）图25
这个打印机里面非常简洁，没有任何多余的拉线，给人感觉就是很清爽干净，这样的产品设计，组装起来也非常快。
一些极致优美的PCB（四）图26

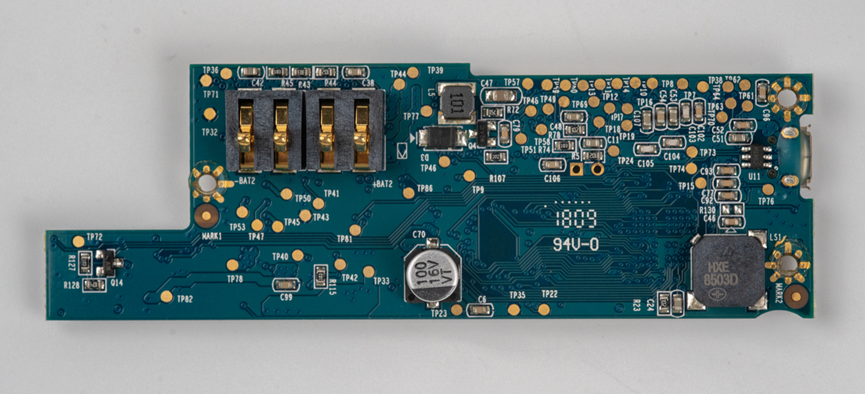

它的电路板背面是电池触点和蜂鸣器，还有板子上密密麻麻的测试点，这是为了PCBA自动化测试。
一些极致优美的PCB（四）图27
板子正面的所有连接器都是FPC连接器。
一些极致优美的PCB（四）图28
最出乎意料的是它采用的BGA封装的STM32F103ZCH6，BGA封装的STM32F103我还是第一次在板子上看到，F7和H7系列的BGA封装物料我倒是经常用。
这个打印机从结构设计到硬件设计都非常优秀，除了几根PFC排线之外，没有任何多余的线束，装配非常简单，因此维修也非常容易。唯一可惜的是，这个打印机不支持通用打印，只能使用特定第三方软件进行打印。

一些极致优美的PCB（四）图29
这是林肯汽车网关的电路板。我花了100元买了这个网关，拍照写文章发文章，然后这篇文章在我发布之后，陆陆续续被很多平台的账号未经许可盗发。
一些极致优美的PCB（四）图30

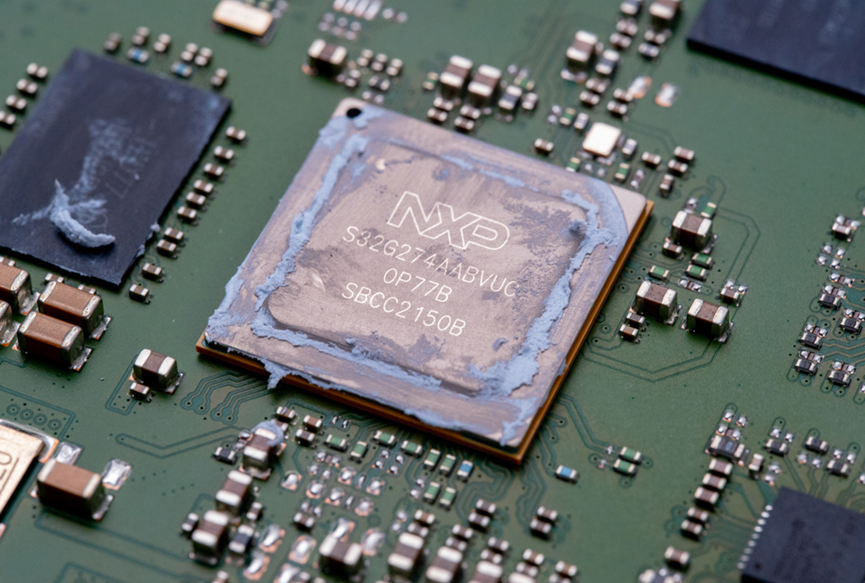

处理器用的是NXP的S32G274，这是一颗车规级网络处理器芯片。
一些极致优美的PCB（四）图31
这颗NXP的SVR5510是一颗多通道汽车用PMIC电源管理芯片。
一些极致优美的PCB（四）图32

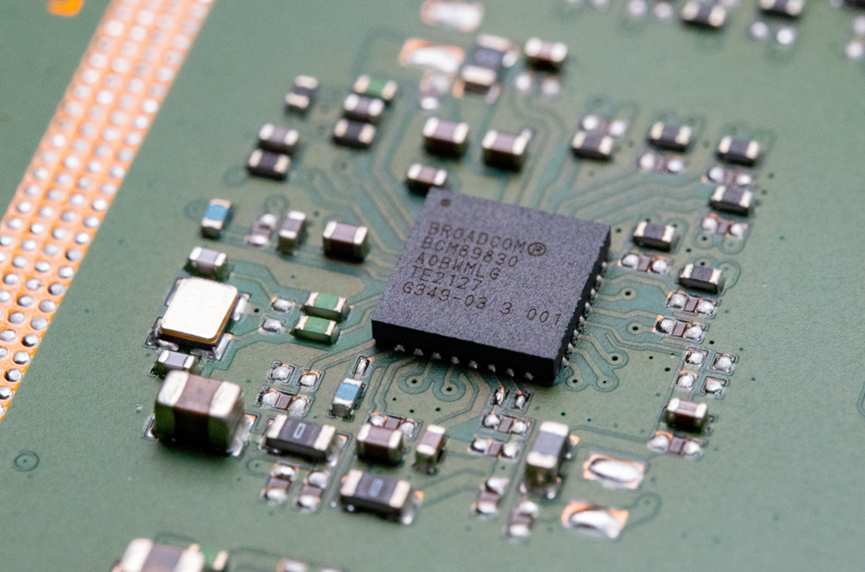

这颗来自博通的BCM89830，其功能是低功耗车载以太网物理层收发器。
一些极致优美的PCB（四）图33
使用的CAN芯片型号是TI的TCAN1044A-Q1，是一款车规级的CAN收发器，板子上总共有10颗。
一些极致优美的PCB（四）图34

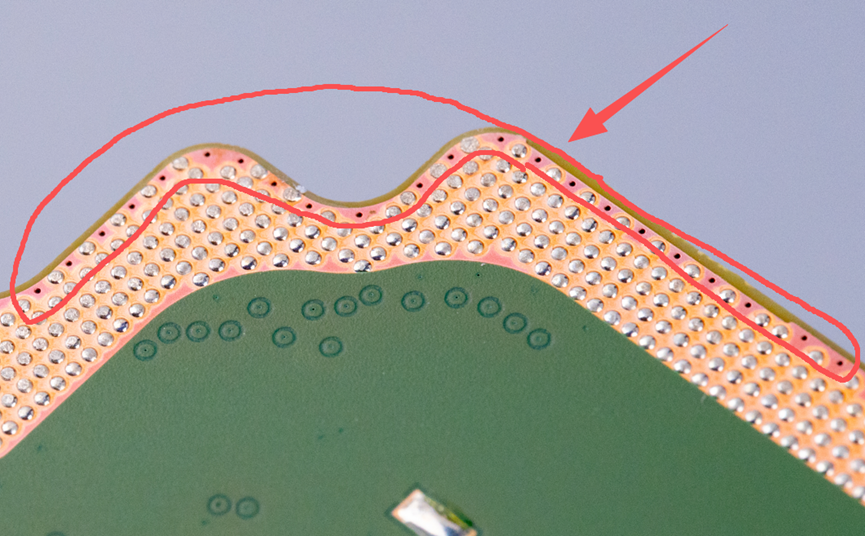

板子最外边缘还有一些过孔按照一定的间距排布，这些过孔在板子周围一圈形成了一个法拉第笼，实现了对内层信号的保护，以及防止内层电磁辐射。
整个产品的EMI设计看起来不错，但是我有一个始终没有搞清楚的问题，就是为啥整个板子上没看到一个测试点，之前发布的所有汽车电子电路板上都有许多测试点的。
以上是今天分享的高颜值PCB图
