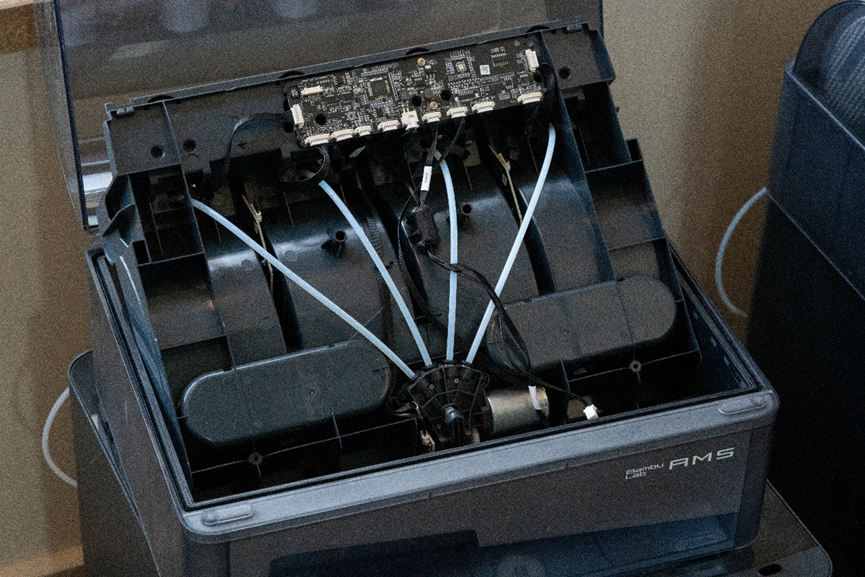

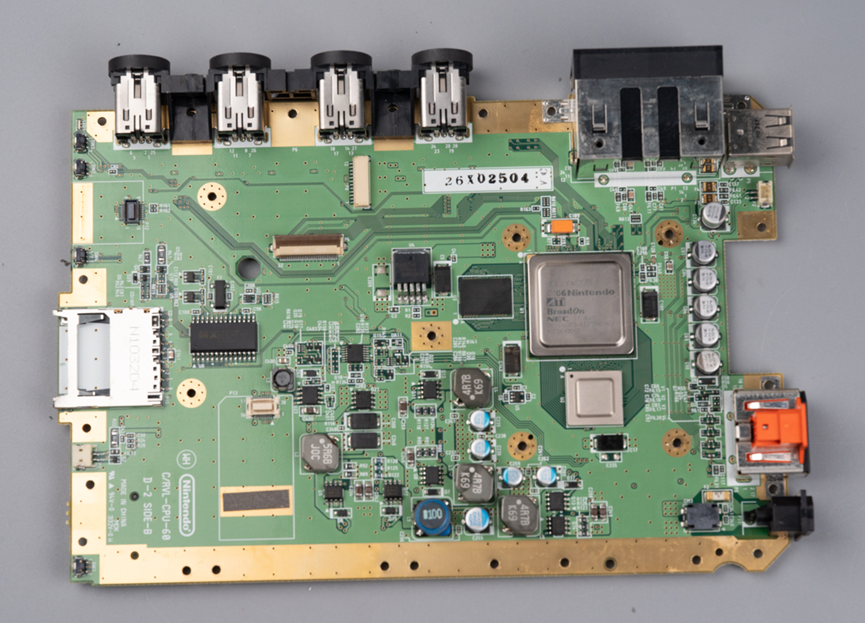

我们今天继续发一些高颜值PCB图。老规矩，给每个红色的小标题都加了链接，点击这个小标题可以直接跳转到对应的文章，方便大家阅读。 3D打印机的AMS耗材断掉堵住了，我拆下来维修的时候顺便看了一下电路板。 这是用来识别耗材卷上的NFC标签纸的NFC读卡器。采用的NFC芯片是复旦微FM17580。 进料电机控制板上MCU采用的是兆易创新的GD32F303RCT6。 板子上用了一颗明微的移位寄存器SM74HC595D，这芯片价格甚至做到2毛以内了，是Ti对标产品价格的一半，国产芯片是真牛啊。 电机驱动芯片是来自嘉兴禾润的HR8833。 温湿度传感器了，来自广州奥松，型号是AHT20，对标SHT20。 这个AMS的用料绝大多数来自国内厂商，这也算是元器件国产化的代表产品了。 这驱动器，从外壳到电路板看起来做工都相当牛逼。 搭载了12颗MOS的型号全部是ST的STP15810，这是100V、110A、3.6毫欧的N沟道MOS管，封装为TO-220。现在已经很难见到使用ST或者英飞凌MOS的控制器了。 三颗ST的双路轨到轨运放TSV912IDT。 栅极驱动器用的是英飞凌的IRS2003，SOP-8封装，板子上总共用了三颗。 主控芯片用的也是ST的料，型号是STM32F051C8T6。这个控制器是凌博给代工的，在那个年代，MCU、预驱动器、MOS、运放大多还是采用国外大厂，但是现在打开基本上看到的都是国产器件，这也从侧面说明国产化半导体发展迅速。 这是任天堂wii游戏机拆解之后的电路板。 大的这个是来自ATI的图形芯片，类似于显卡的功能。而这个小的是这个游戏机的CPU，来自IBM的PowerPC架构的处理器。 电源电路的布局布线。 光驱板采用了黄色的丝印，也是平时比较少见的。板子右上角顶部裸漏金属散热盘是音频功放。 这个Wii游戏机可能总共卖了1亿套，这个数量，在电子产品销售史上也有一席之地，假设一个游戏机的利润是500元，那总利润就是500亿，还不算后续游戏产生的利润，真是太恐怖了！ 这个投影仪的主板，绿色的PCB配合黑色丝印，也是比较少见。 TI的DLP芯片特写。 DLP光学总成。 数字微镜DMD背部的针脚，看起来镀金了，非常漂亮。 DMD的精致程度超乎想象。 朋友寄我一个随声听。这款随声听是33年前的产品，价格1900元左右。 看着是不是非常新，谁能相信这是33年前的数码产品。 这电路板一看就是几十年前的那种电路风格。 里面另一块电路板。 这台33年前的Walky的拆解全家福。这款产品放在现在PCB肯定谈不上精致，漂亮，但是考虑到这是33年前的产品，感觉就完全不一样了，毕竟那时候我也刚出厂。 一款无头骑士，电池也不知去向的苹果MAC Book Air。里面的主板非常小巧。只有笔这个笔记本大小的三分之一左右。 主板上16颗内存颗粒排列得非常整齐。 板子上看到两颗英飞凌的金属壳功率MOS。 主板上得部分电源电路配套的一体电感，电源芯片都在板子另一面。
