今天我们来拆解一款来自纽曼的K歌小话筒，这个小话筒的包装盒还在，我们假装来一个开箱。话筒的包装盒就像普通的手机包装盒一样，正面只有一个红色的醒目的产品品牌。
我们把盒子放到背面，可以看到也像手机一样有很多的产品信息。右侧有防伪码，左下角有产品的生产厂家地址信息，可以看到是来自北京纽曼腾飞科技有限公司。
我们打开上下抽拉式的包装盒，其中海绵包裹在了正中间的位置，在旁边有一个长条形的小盒，放着数据线。
我们拿出本体，外观呈金色，按键以及调音部分是由黑色面板组成。顶部话筒这里有金黑相间的网格栅构成。
我们仔细看顶部细节，镂空的金属网边缘角成弧形，并没有过渡不太自然的地方。
我们看按键操控部分，这里可以调节降噪以及音量，同样下方有开关来控制电音的开关以及高低音的切换。下方电源按钮长按开关机短按切换模式，顶部有一个LED指示灯，指示当前机器情况。
我们看底部接口部分。一共有两个3.5毫米的耳机插孔，左侧一个是连接手机进行收音，另外一个标有耳机字样的是连接耳机进行监听使用。
我们长按电源键开机可以看到LED灯亮起蓝色灯光。
观察了一圈，发现整个耳机盒都没有螺丝孔，那么首先就从这个面板下手吧。沿着面板的缝隙，我们用撬杠一点点的撬开，终于把面板给撬了下来，可以看到面板与内部的拨动开关以及调节开关并不连接在一起，而是独立开，并且面板下方也并没有螺丝孔的固定的卡扣。
我们去掉按键来看看里面是什么，可以看到在降噪以及音量这里选用的是滑动变阻器，而在下方高低以及电音开关的位置使用的是拨动开关。
我看整个话筒上大下小，我猜测应该是有底部螺丝固定，把螺丝拆掉后应该可以从上面抽出整个话筒内壳，立即将话筒的底部贴纸揭掉。
果不其然，拆掉下方的黑色贴纸后便漏出来3.5毫米耳机接口和Micro USB充电接口。
果不其然，我们把两颗螺丝拆掉之后便可以从上方把整个话筒都给抽出来。

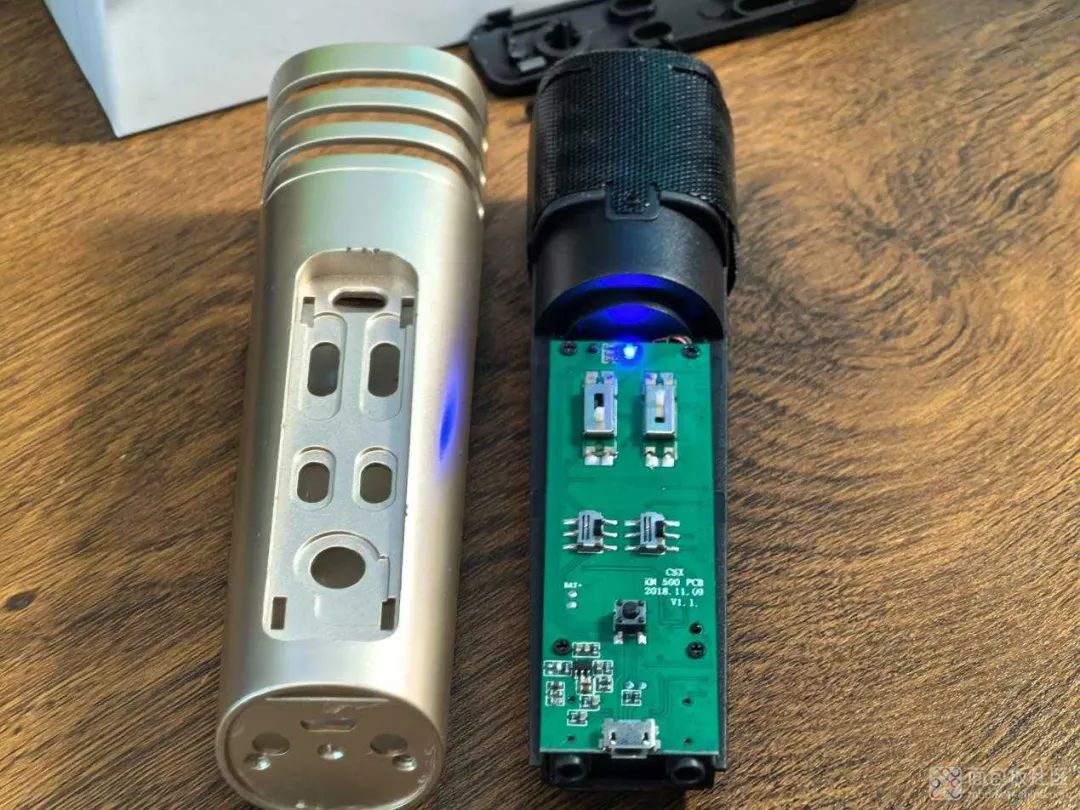

可以看到金色的外壳是一个整体，内部的电路都固定在里面的黑色塑料模块上，可以按照模组的形式取下。
我们仔细来看内部的话筒模组，正中间是一个主PCB，通过螺丝固定在中间的塑料支架上。
我们离近来看麦克风顶部的网罩，铁丝网似乎是有两颗螺丝在两端固定在顶部。
我们拆掉螺丝，果然可以取下顶部的铁丝网，原来铁丝网也是这样做成模组的形式来便于安装。
取下铁丝网后，麦克风内部还有一个海绵罩，将海绵罩拿出便可以看到里面的麦克风的本体了，仔细来看麦克风的直径还不算太小。

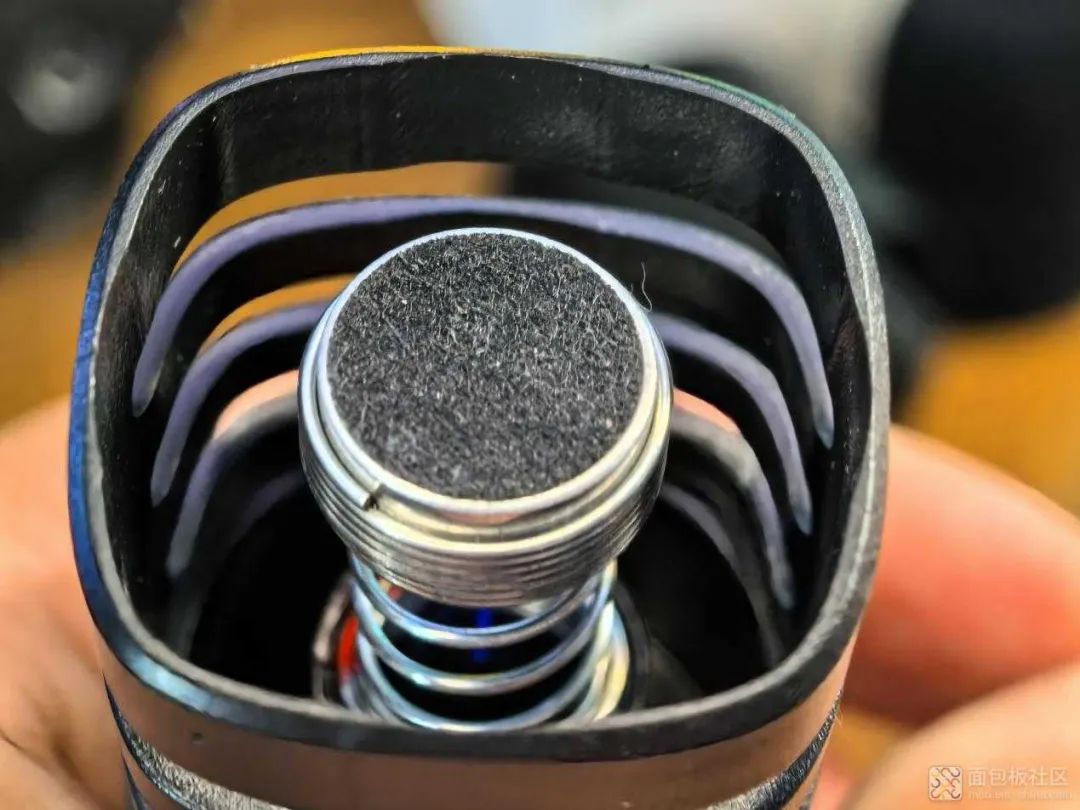

麦克风通过一个铁丝弹簧固定在下方塑料上面，可以有效地减缓震动带来的杂音。
我们此时再来看主PCB部分，上方两个滑动变阻器调节有线性量需求的参数，下方两个拨动开关用来调节电音以及高低音的切换开关。
我们将PCB上的4颗螺丝取下，便可以打开PCB看到内部电路部分了，可以看到在它的下方有一颗锂电池。
我们将PCB和电池从塑料壳里取出来看。左侧的两个耳机插孔分别是音源输出以及监听耳机的插孔，最右侧的一根黑色导线连接的便是麦克风。
左侧USB接口部分可以看到数据线，这里也有两个测试点，看样子这个麦克风可以通过USB来连接电脑进行通讯。
紧接着上方便是按键拨动开关以及滑动变阻器了，这个滑动变阻器事实上在音频调节类产品里面还是比较常用的。

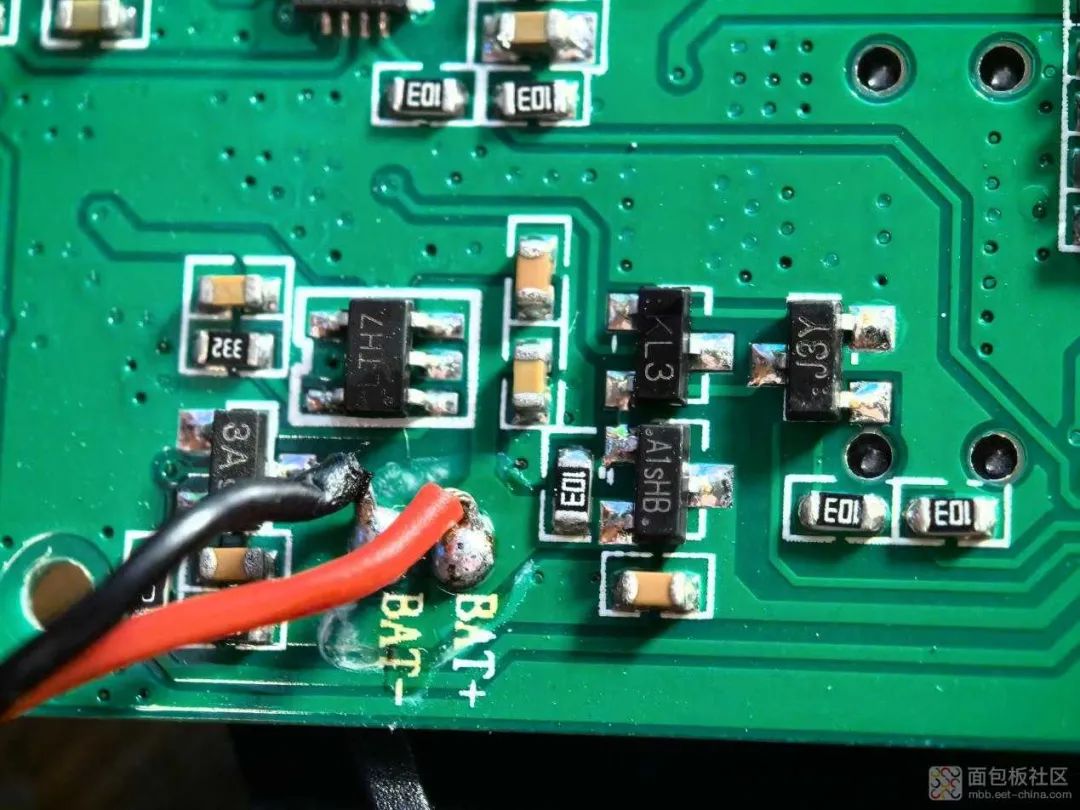

我们翻到背面来看电池部分。这里并没有使用祖传的TP4056。
在右侧耳3.5毫米耳机插孔输出的位置有那么一颗小芯片，芯片丝印LPA4722，这应该是一个耳放吧。
果然通过查找，这是一颗来自微源半导体的LPA4722A，立体声差分输入的耳机放大器，并且它是一款专为空间有限便携设备所设计的一款放大芯片。
再向下便可以看到一颗类似单片机的芯片。看到了这个MV我便下意识地想起来了前一阵DIY圈流行起来的国产DSP芯片BP1048，这便是我们垃圾佬狂喜的山景。经过查找，这是来自山景的AP8224，内置32位内核功能强大专为音频运算设计的一颗片子。
我们来看下方规格书。这个片子支持DAC,ADC甚至支持spdif直出,内置浮点运算器可以进行快速FFT运算，也可以直驱耳机,各种外设配置也是应有尽有。
下方关于这个片子所支持的编解码音频类型以及支持的音效功能也是非常丰富。
我们来看它的框图和我们常见的普通单片机还是有很大不一样的，和DSP的也不一样，更像是一个折中的两者结合体。
看完了片子，我们来看仅剩的这一部分电路。这便是连接麦克风放的放大电路，左侧的片子上面有松香，似乎是被返修过，已经看不太清丝印了。
最后我们来看这块电池，这是1块尺寸602040的3.7伏450毫安时的可充电锂电池，容量并不能说大，但是好在这个小机器的功耗并不是非常大，也足以应付当前的场景。
拆解完我们将壳体按照原样进行装回，可以看到还是比较顺利的。这个产品在它的生产流程上应该也是经过一定的效率优化。
无损拆解修复，又可以继续使用了。
