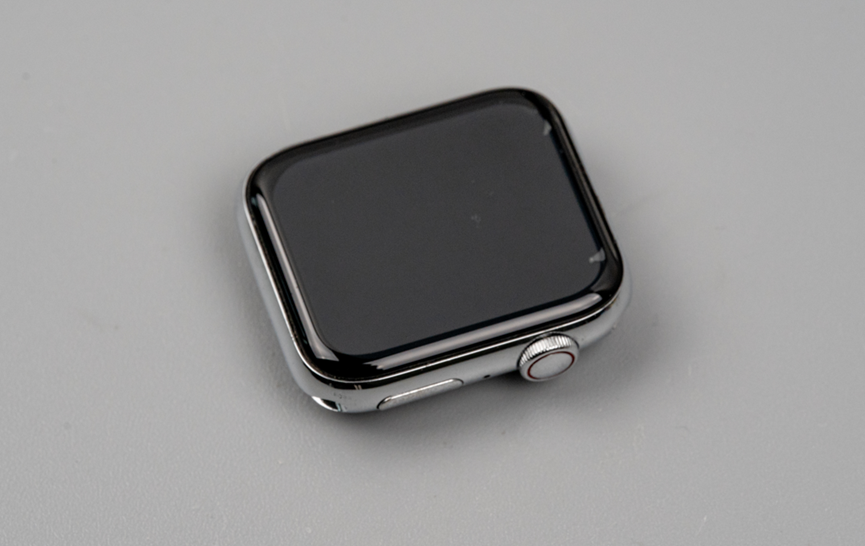

今天我来盘一个华强北表盘。
这表盘大概率是出厂质检未通过或者是消费者买了之后有问题退回的。因为是坏的，所以我只花七块钱就买到了。
最终流转到海鲜市场，被我买回来作为拆解素材了。

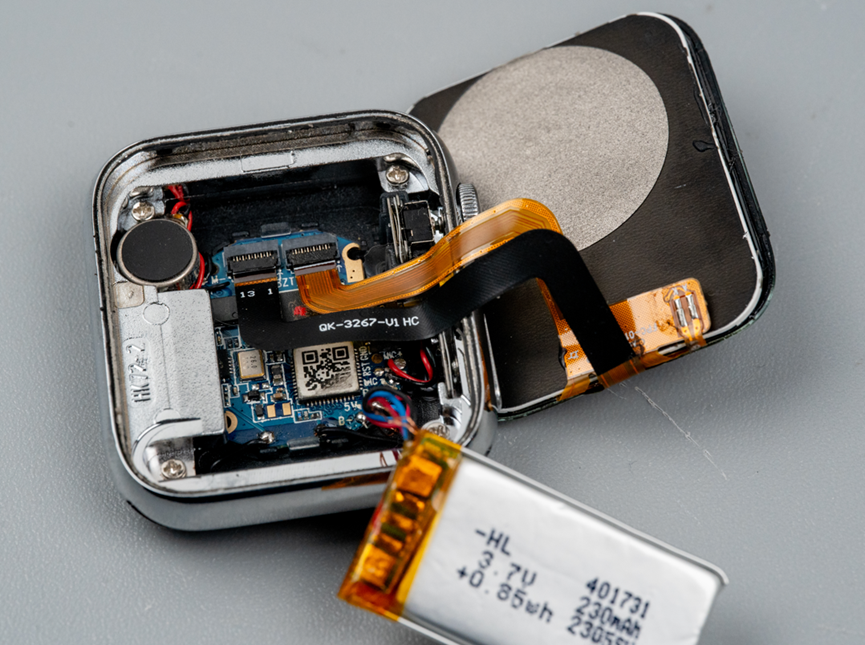

拆解这种表盘，一般是给屏幕加热，然后用吸盘吸开就可以了。这个手表里用的电池够大。
屏幕总成通过两个FPC排线连接到了主板上。

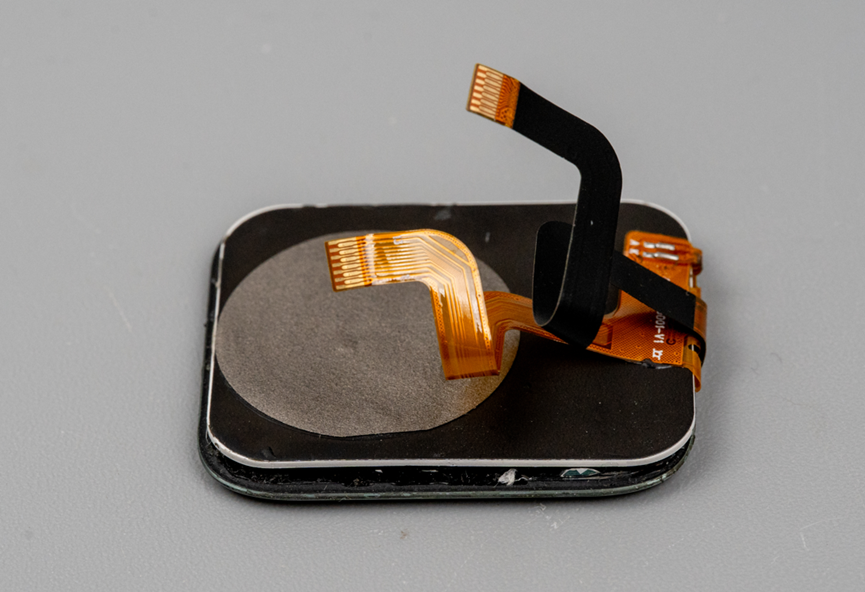

把FPC排线从座子上拆下，就可以把屏幕总成单独拆下来了。

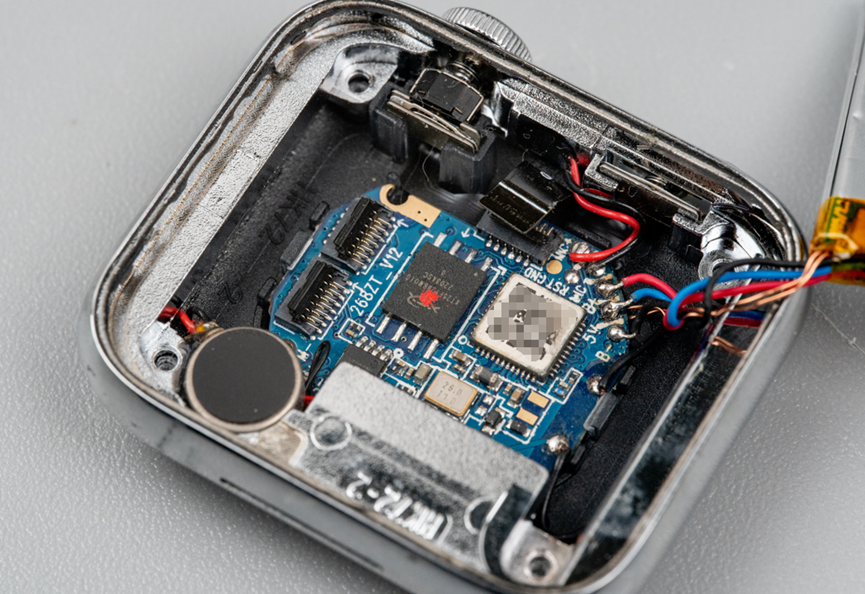

去掉电池和FPC排线，下面就是完整的主板了。
把固定主板的螺丝拆掉，就可以把主板拿下来了。
这是主板全貌，右边的两根线应该是天线了。

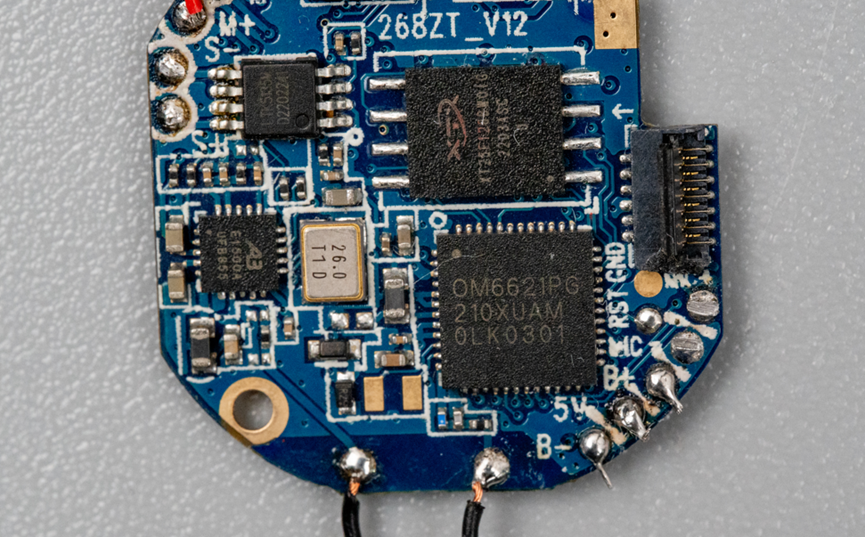

这个板子上的主控芯片是OM6621PG，来自昂瑞微的蓝牙SoC，内核是M4F，集成BLE5.1，主频128MHz。
板子上放了一个芯天下的XT25F128BWOIG，SPI接口的Nor Flash芯片，存储容量128Mbit，最近受存储板块涨价，这个Flash芯片的价格现在已经涨到了6元以上，光这个Flash拆下里已经将近值回了7元的购买价。

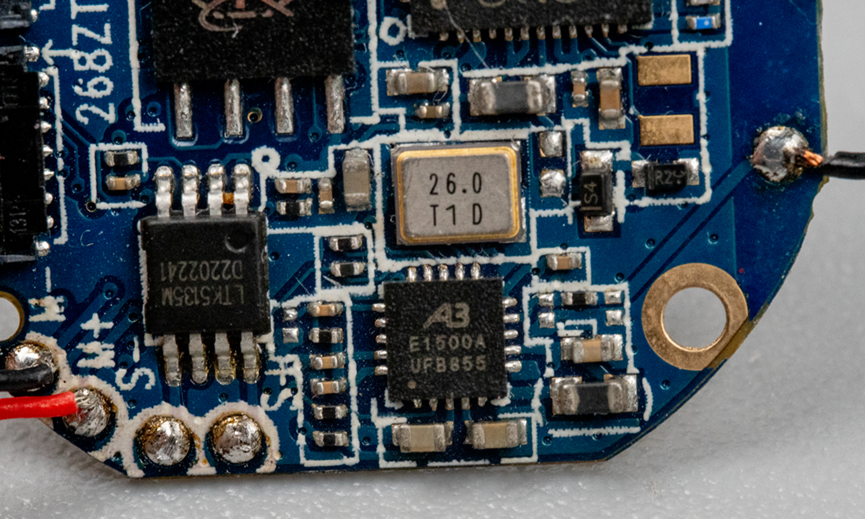

板子上还有一个E1500A低功耗蓝牙芯片。另外，手表里有一个扬声器，而这个MSOP-8封装的器件就是一个单声道音频功放芯片，型号是LTK5135M。

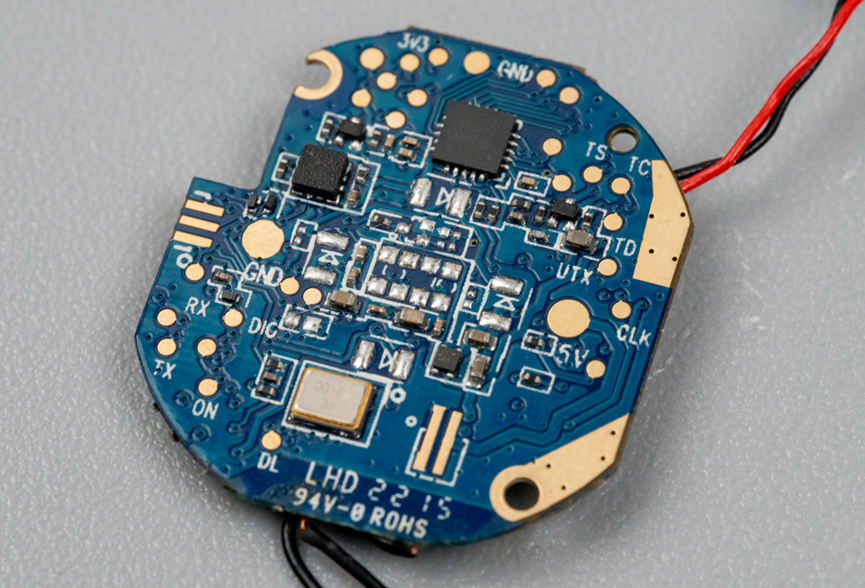

板子背面，有两个器件。

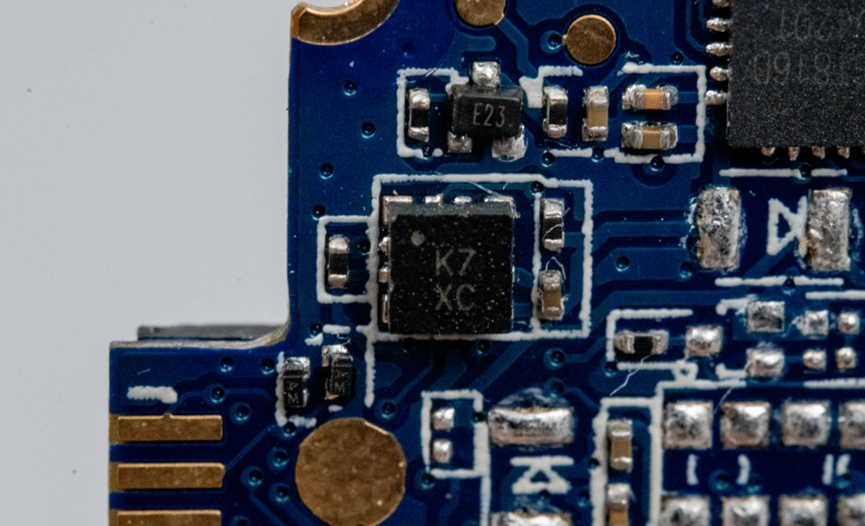

其中一颗是加速度计，用来实现计步功能。

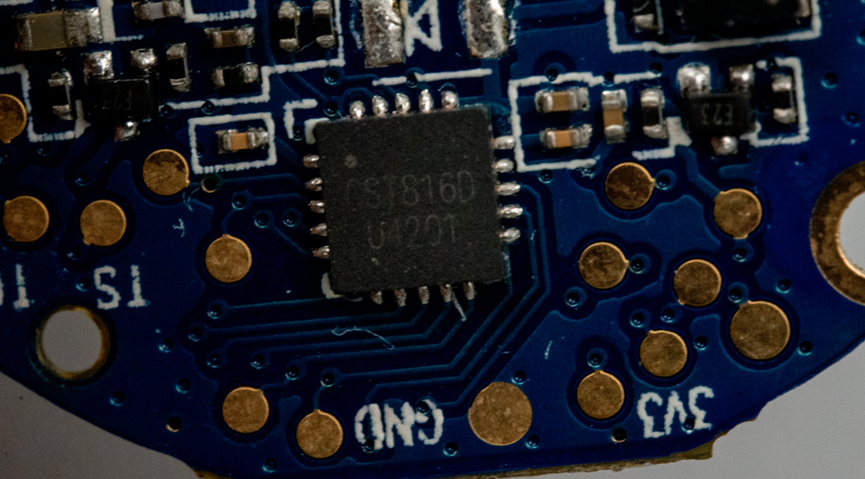

另一颗CST816D是一款IIC接口的触摸屏芯片。从这里可以看出PCB上有很多测试点，整个板子用了沉金工艺。
继续拆解，下面是一个FPC板，这个板子上面焊接了四个贴片LED灯以及一个心率传感器，另外引出两个分支，上面分别焊接了锅仔片按键和旋转编码器。所有信号汇总之后通过FPC排线座接入主板。

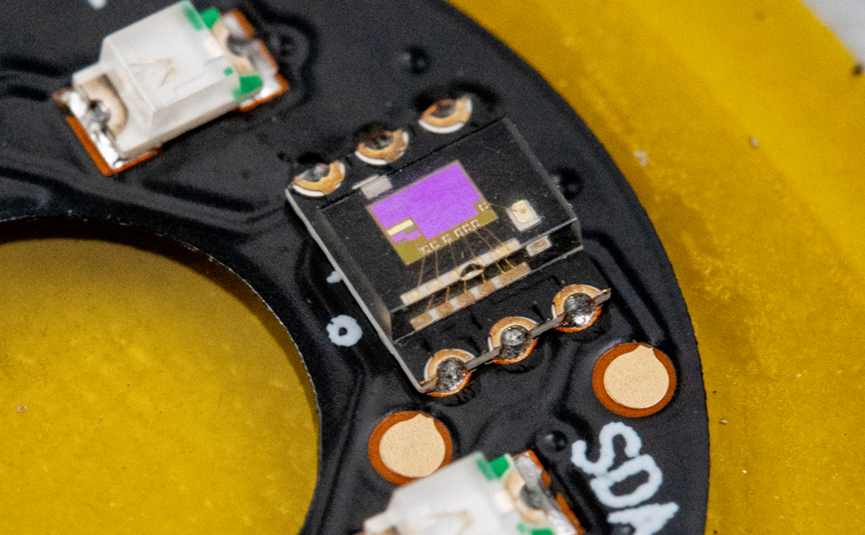

心率传感器特写。

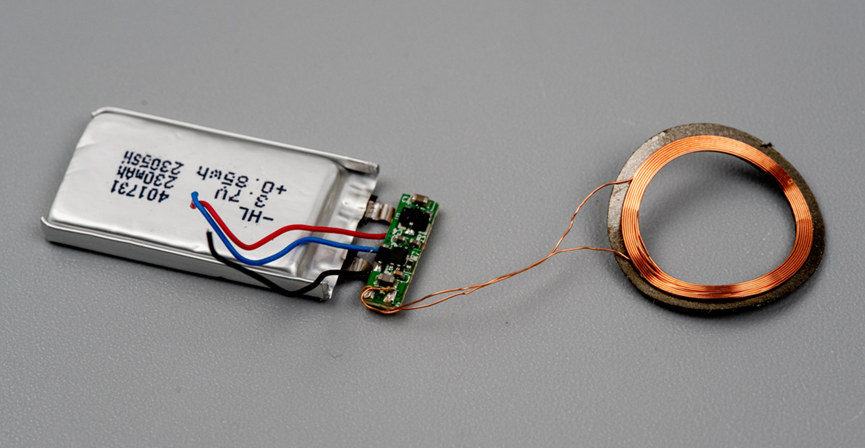

接下来看看电池和无线充电线圈。

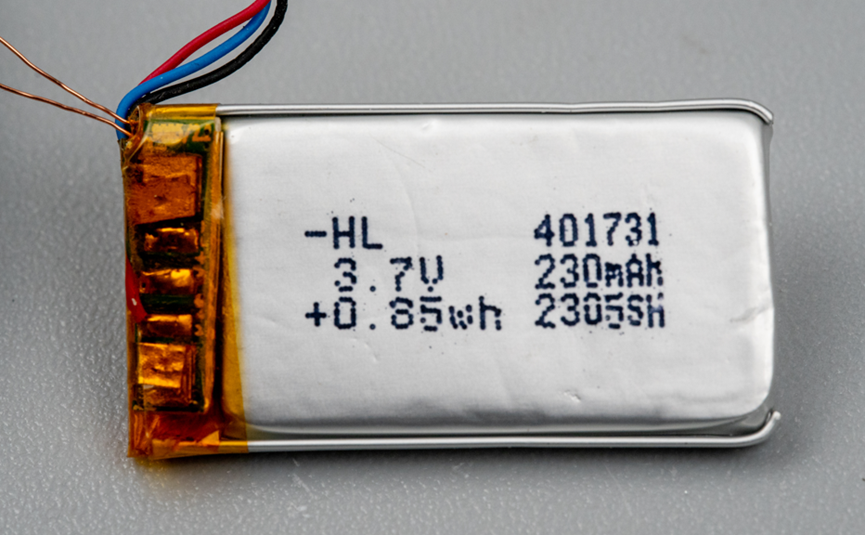

锂离子电池容量是230mAh。

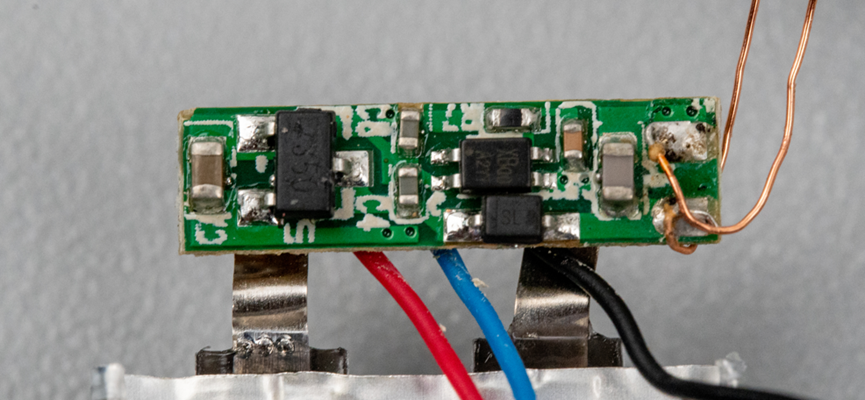

这个无线充电线圈焊接在电池保护板上。

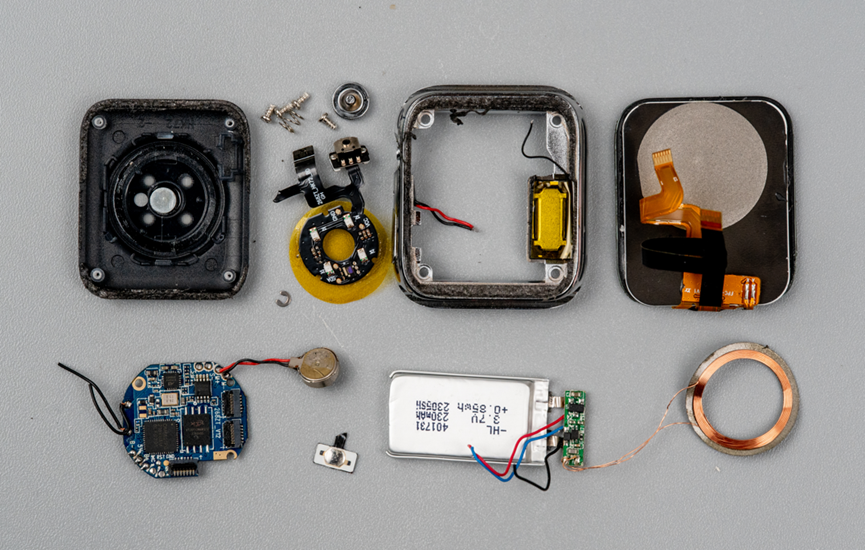

以上就是整个表盘的拆解全家福。这个表盘做工还可以，成本应该能值个几十块，可惜拿到手就是坏的，所以不能看看软件系统怎么样了。
