品牌： 明显可见左侧的 SAMSUNG 标识。
类型： 经典的家用影碟机。根据正面的接口判断，这很可能是一台具备 卡拉OK功能 的 DVD 播放机。
接口布局：
左侧： 光盘托盘。
中间下方： 有两个圆形的 6.35mm 插孔（MIC 1 和 MIC 2），专门用于插麦克风唱歌。
右侧： 一个黄色/橙色的端口，通常是 USB 接口，用于播放优盘里的视频或音乐文件。
最右侧： 播放、暂停、停止、出仓等物理控制按键。

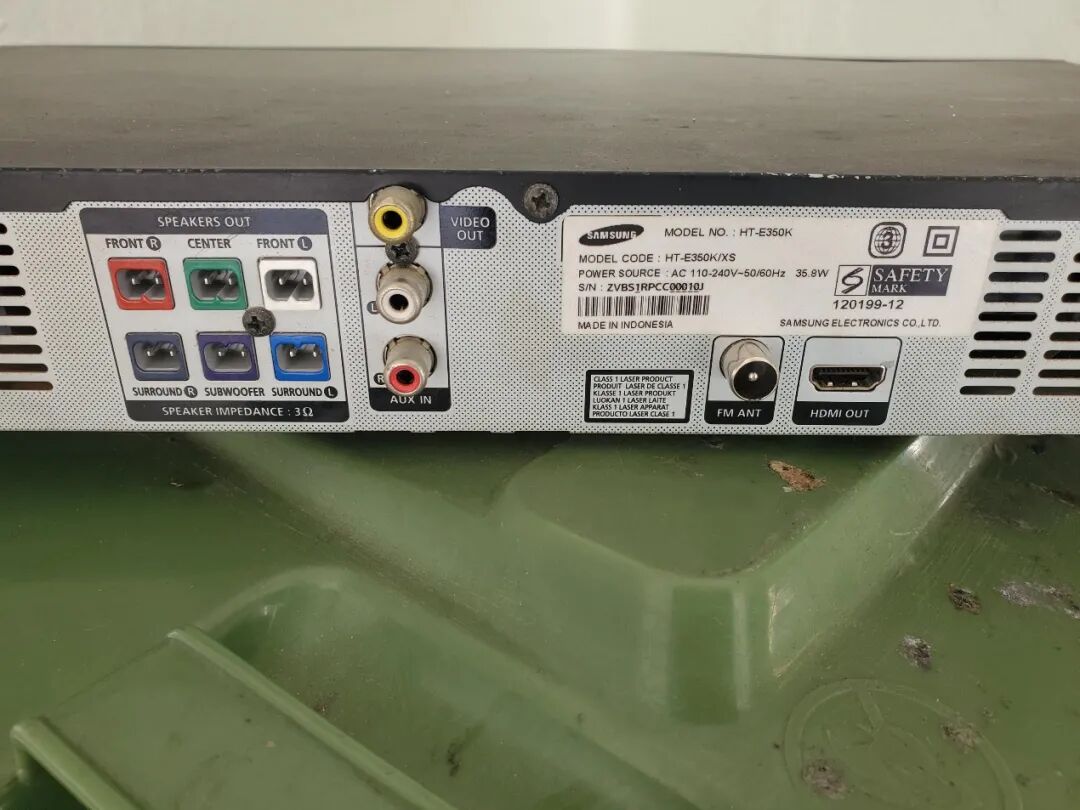

这台设备的背面接口和规格信息。这不仅仅是一台 DVD 播放机，准确地说，它是 Samsung HT-E350K 家庭影院系统（Home Theater System） 的主机部分。
以下是对其接口和信息的详细技术分析：
- 核心身份信息
型号： HT-E350K/XS
电压： AC 110-240V ~ 50/60Hz（宽电压设计，适配全球大部分地区）。
产地： 印度尼西亚（Made in Indonesia）。
安全认证： 右侧带有新加坡 SAFETY MARK（120199-12），说明这是一款在新加坡市场合法销售的正规行货。 - 音频输出接口（Speakers Out）
左侧色彩鲜艳的接口是专门连接 5.1 声道音箱的：
FRONT R / FRONT L (红/白)： 前置左右声道音箱。
CENTER (绿)： 中置音箱（主要负责电影对白）。
SURROUND R / SURROUND L (灰/蓝)： 后置环绕左右声道音箱。
SUBWOOFER (紫)： 低音炮（负责超低音效）。
阻抗提示： 下方标注了 SPEAKER IMPEDANCE: 3Ω。这意味着必须配套使用 3 欧姆的专用音箱。如果随意接入普通的 8 欧姆音箱，声音会很小；反之，接入阻抗过低的音箱可能会烧毁功放芯片。 - 音视频输出接口（Output）
HDMI OUT： 右侧最明显的接口。它是连接现代电视的最佳方式，支持高清视频信号输出。
VIDEO OUT (黄色 RCA)： 传统的复合视频输出（标清）。在没有 HDMI 的老电视上使用。
FM ANT： 收音机天线接口。通过插入简易的 T 型天线，可以接收 FM 调频广播。 - 音频输入接口（Input）
AUX IN (白/红 RCA)： 外部音频输入。你可以通过莲花头音频线，将手机、MP3 播放器或其他播放设备的音频信号输入到这台机器中，利用它的功放和 5.1 音箱系统来播放声音。
拆开后发现集成度很高，空间利用率也是很牛。
这台 Samsung HT-E350K 的内部结构非常标准且紧凑，分为三个主要模块：电源板、主板（含功放）和机芯。
- 电源板 (左侧黄色 PCB)
功能： 将 220V 交流电转换为机器运行所需的各组直流电（如 5V、12V 以及供功放使用的高压）。
关键组件： * 右上角巨大的黑色高压滤波电容。
中间黄色的开关变压器。
周围分布着多颗电解电容，用于整流和滤波。从图上看，电容顶部似乎没有明显的鼓包，但不排除长期弃置导致的失效。 - 主板与功放电路 (中间绿色 PCB)
核心逻辑： 负责 DVD 解码、视频处理（HDMI 输出）和系统控制。可以看到右侧有一颗贴片的 ESMT 存储芯片。
功放部分： 中间巨大的银色铝制散热片下方压着功放芯片（通常是数字功放 IC）。
散热片左侧有一排电感（标有 1322L）和蓝色电容，这是数字功放典型的 LC 滤波输出电路，负责将 PWM 信号还原为驱动 5.1 声道音箱的模拟音频。
接口连接： 右上角是 USB 接口，底部通过两条白色排线连接机芯。 - 光碟机芯 (右侧黑色塑料模块)
功能： 物理读取 DVD/CD 光盘。
观察： 机芯结构比较传统，使用激光头读取数据。这类老机器最常见的故障往往就是激光头老化（读不出碟）或进出仓皮带老化（托盘弹不出来）。
- 电源板（左边黄板）：负责变压
高压区（下半部分）： 那个大黑电容（450V）和铜线圈是处理家里 220V 电流的，这里最危险，通电时千万别摸。
变压区（中间）： 黄色方块是变压器，把高压变成机器能用的低压。
低压区（上半部分）： 那一堆小电容是负责把电压理顺，输送给主板。 - 接口排线（两板交界处）：输送动力
看到中间那一排黑色的金属针脚了吗？那是电源给主板“送电”的通道。
粗的针脚传大电流（给音箱出力），细的针脚传信号（告诉电源什么时候开机）。 - 总体状态
生产年份： 2012 年（板子上写着）。
成色： 板子稍微有点发黄（正常发热导致的），但零件都很完整。
ASSY PCB SMPS： 这直接证实了它是一个 开关电源组件（Switching Mode Power Supply）。
ID 编码：这些是电源输入端的 EMI 滤波器组件（包括共模电感、X/Y 安规电容），主要用于抑制电磁干扰并确保用电安全。 上面那一长串 ID 07AH94… 是三星工厂的内部追踪码（S/N），用于售后查件。
型号代码： 在三星的零件体系里，这种电源板通常被称为 AH44-00234A 或类似的编号。
这些是电源输入端的 EMI 滤波器组件（包括共模电感、X/Y 安规电容），主要用于抑制电磁干扰并确保用电安全。
电源板的高压滤波与整流核心组件，由一颗 450V/220μF 大容量电解电容进行储能滤波，配合右侧黄色开关变压器实现电压转换与电气隔离。
这是连接主板（绿色 PCB）与电源板（黄色 PCB）的板对板跨接连接器（Board-to-Board Connector），采用排针式焊接结构，用于将电源板产生的各路电压（如右侧标注的 12V、GND 等）及控制信号（如 Power On、Key_AD）传输至主板。
从布局和元件来看，它是一块典型的音视频处理与功放集成板：
核心处理区（左侧）： 包含带有黑色散热片的 SoC（主芯片），旁边配有 ESMT 内存芯片，负责音视频解码和系统运行。
音频功率输出级（右侧）： 占据较大面积，拥有巨大的 铝制散热片。下方覆盖的是功率放大芯片，周围布满了大容量的 电解电容 和 滤波电感（标注为 1322LD 和 7R0），用于驱动扬声器。
接口与连接（顶部及底部）： 顶部有连接光驱或面板的 FFC 柔性排线；底部则是你之前提到的与电源板对接的 跨接连接器。
生产信息： PCB 丝印显示设计于 2012 年 1 月 13 日，属于典型的 2010 年代初期的消费电子设计风格。
PCB信息： 明确为三星 HT-E350 家庭影院系统的主板，代码为 AH41-01483A（这是三星零件的唯一识别码）。
物理参数： 板面尺寸为 247x168 mm，厚度为 1.6T（标准 1.6 毫米厚度 PCB）。
版本日期： 该设计定型于 2012 年 1 月 13 日，版本号为 REV:00（初始量产版本）。
白色标签是该主板的唯一身份识别条码（PBA Label），具体包含以下关键信息：
- 具体型号：HT-E350K。相比于 PCB 丝印上的通用型号，后缀 "K" 通常代表针对特定地区（如东南亚/新加坡市场）的机型版本。
- 地区代码：XS。这是三星内部的区域缩写，XS 明确指向 新加坡（Singapore） 市场。
- 追踪序列号：ID10AH940...0002。这是生产流水线用于质量追踪的唯一编号，包含了硬件版本和出厂批次信息。
这是主板的 D 类音频功放输出级，由大尺寸铝制散热片、黑色封闭式数字功放电感（1322LD/7R0）以及密集的电解电容阵列组成，共同完成音频信号的低通滤波、储能与功率放大，最终驱动扬声器发声。
这是一颗来自晶豪科技（ESMT）的 128Mb SDRAM 内存芯片，型号为 M12L128168A，采用 TSOP II 封装，主要作为主处理器的数据运行内存（RAM），用于缓存系统固件及音视频处理数据。

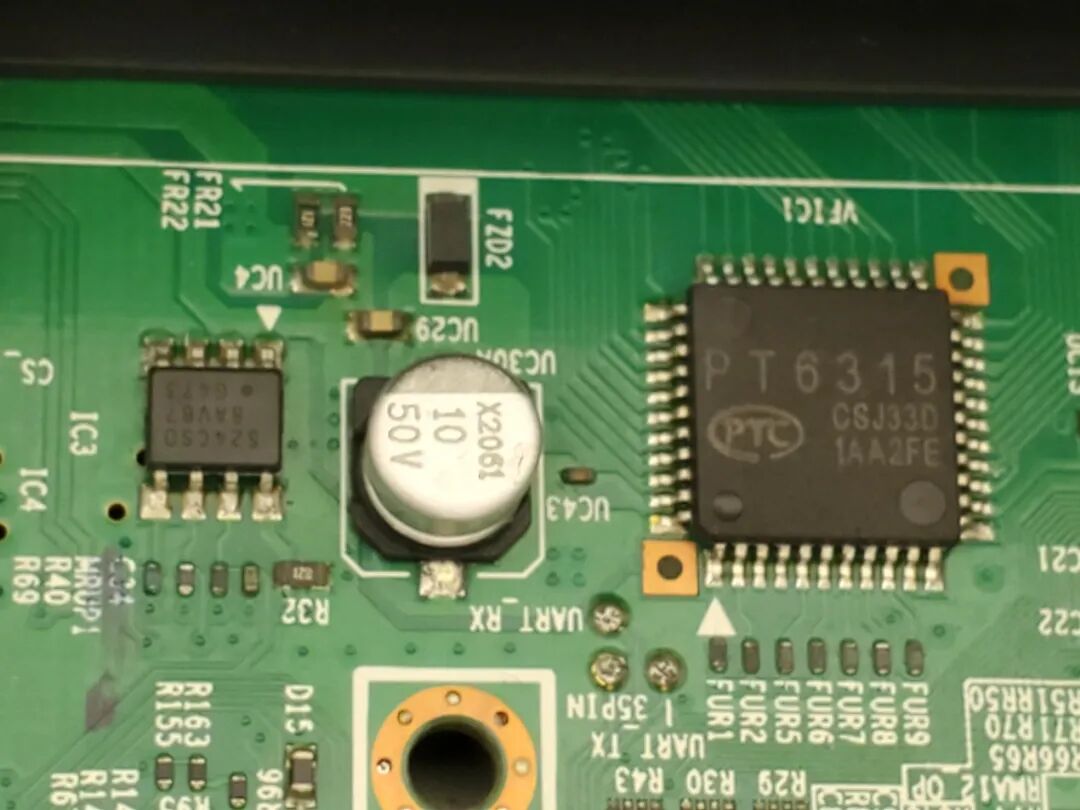

一颗 PT6315 荧光显示屏（VFD）驱动控制芯片及左侧的 S24CS0 存储芯片，它们共同负责面板信息的显示驱动与相关系统参数的存储。
两颗芯片是主板的存储核心：上方标注为华邦 Winbond 25Q16BVSIG 的是 16M-bit SPI Flash 闪存，用于存储设备的 BIOS 或底层固件；下方那颗通常是 EEPROM（如 24 系列芯片），用于保存用户的设置数据或区域配置信息。
这是主板上的 微控制器（MCU / 系统控制芯片），它是整机的“管家”，贴纸上的 HT-E350K/XS 标明了其内部烧录的是该机型专用的控制固件，负责处理面板按键、遥控接收、电源开启顺序以及各功能模块的逻辑切换。
这是主板的 主处理器（SoC），它是整台设备的“大脑”，负责音视频解码、图像处理以及复杂的系统运算；由于其工作时发热量较大，因此表面覆盖了黑色铝制散热片以保障芯片的长时间稳定运行。
这是撕下散热片后露出的主芯片真容，型号为 ESS Phoenix III Premier (ES8398A)。
这是一颗由 ESS Technology 出品的专业级 音视频单芯片处理器（SoC），它集成了强大的数字信号处理功能，专门用于 DVD/家庭影院系统的音视频解码、图像增强以及伺服控制，是整台机器实现影音转换的核心动力源。
这个巨大的铝制散热片下面压着的是整机的功率放大芯片（功放 IC）。
由于这台三星 HT-E350 是 5.1 声道的家庭影院系统，散热片下通常集成了一颗或多颗多通道 数字功放芯片（例如常见的 TAS 系列或三星自研的功率模块）。它们负责将处理后的音频信号放大到足以驱动外面好几个音箱的功率，工作时由于电流很大，会产生大量热量，所以必须依靠这个大型散热器来降温。
这两组柔性排线（FFC）是主板与机芯机构（光驱/光头）之间的信息纽带：
左侧较宽的排线： 主要是信号传输线，负责将激光头读取到的高频 RF 信号、伺服反馈信号传输给主板上的 ESS 解码芯片，同时传输音视频数据。
右侧较窄的排线： 主要是驱动与控制线，负责传输马达驱动电流（驱动光盘旋转、进退控制、聚焦和循迹线圈）以及限位开关检测信号，控制光驱的物理动作。
这是光驱机芯上的生产追溯标签，绿底黑字标明了该组件在工厂组装时的详细信息：
条形码及序列号： 用于工厂内部管理和售后维修时的零件匹配。
LINE：A (N/S)：表示该机芯是在生产线 A 组装完成的。
Shift：1：代表是由该工厂的第一班次（通常是早班）生产。
DP 31：可能是具体的生产工艺节点或质量检验代码。
光驱光盘读取机构（机芯），其主要特征如下：
托盘式结构： 这是一个标准的 DVD/CD 托盘加载机构，中间白色圆盘部分是压盘机构，内含磁铁，用于在光盘旋转时将其牢牢固定在主轴马达上。
物理保护： 黑色塑料框架除了固定组件，还起到遮光和防尘的作用，确保激光头在读取数据时的稳定性。
信号传输： 下方露出的两组 FFC 柔性排线 分别负责激光信号回传和马达驱动控制。
工业化设计： 右侧绿色标签上有出厂条码，显示其作为该家庭影院系统核心物理输入源的身份。
就是这么一款淘汰的家庭影院，已经拆完，欢迎各位朋友一起讨论下用料，我大概查了查价格
当年零售价： 上市初期在新加坡及海外市场的价格大约在 200 – 300 新币（约合 150 – 210 美元）左右。
目前二手市场
全套（含 5 个小音箱和低音炮）： 价格通常在 50 – 80 新币 之间，视成色和遥控器是否齐全而定。
单主机（不含音箱）： 价格极低，通常在 20 – 40 新币 左右，甚至更低（常被当作零件机处理）。
欢迎各位点击阅读原文来EEWorld论坛一起讨论！
