在使用示波器的时候，你有没有碰到这种现象，就是测试的波形常常会有振铃信号。
比如下面波形，3.3V的高电平，直接冲到了4.36V

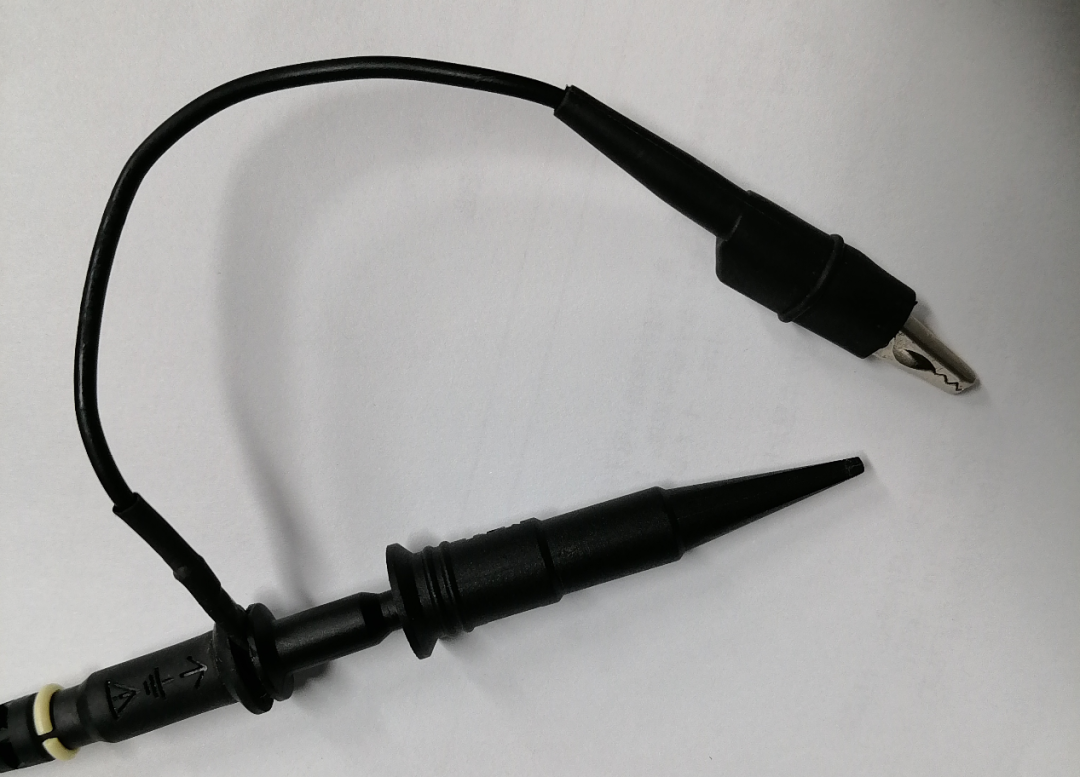

测试的探头通常是下面这种连接方式，用的是鳄鱼夹接地。
如果换一种接地方式，比如弹簧接地环，如下图，波形会有差异吗？
测试的波形如下，可以看到波形过充明显减小。
这是为什么？
本文将按如下几点讲解：
1、示波器接地鳄鱼夹是个什么东西？
2、仿真对比直接接地和鳄鱼夹接地波形。
下面分别说明。
1、示波接地器鳄鱼夹是个什么东西？
长下图这样。
用万用表量一下，如下图。
电阻为0欧姆，是不是就等效为一个0欧姆电阻？结论是否定的。
我们继续。把这个东西焊接到射频开口电缆上，然后接到网络分析仪测试S参数。

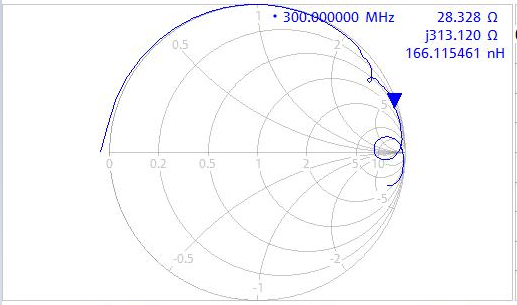

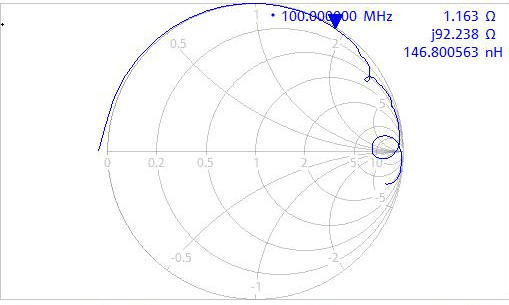

下面是网络分析仪测试的截图，截取了不同频点阻抗特性，表现为电感特性，如果频率继续升高，会表现为电容特性，即史密斯圆图的下半区。
不同频点的电感值如下：
10MHz：141nH
100MHz：146nH
300MHz：166nH
2、仿真对比直接接地和鳄鱼夹接地波形。
理想接地仿真波形如下图，几乎无过充：
用鳄鱼夹后仿真波形如下图，过充超过了4V。
现象解释：
示波器测试电路简化如下图：
由于接地鳄鱼夹是一条导线，它具有一定的分布电感。这种电感会与探针电容发生相互作用，从而在一定频率下产生振铃效应。这种振铃效应是由L和C值决定的。
虽然这种振铃效应不可避免，但通过使用尽可能短的探针接地引线（比如接地弹簧），可以减轻其影响。
