01-CMU的5钟信令状态
CMU200信令模式下测试移动台，在进入测试之前，我们先了解以下CMU200的5钟不同信令状态。在CMU信令模式下的测试，无论通话的建立、释放，以及无线移动网络的控制，信号都可区分为以下5钟。
Signal Off CMU不传输信号；
Signal On CMU输出GSM控制信道信号给移动台同步；
Synchronized 与移动台取得同步且位置更新确认；
Alerting 移动台被CMU呼叫/震铃；
Call Established 移动台呼叫建立。
根据不同的信令状态，会有5钟不同的Signalling菜单。当一种信令状态的信号到达时，相应的菜单会自动打开。
下面这张图表示5钟信令状态之间的相互转换。
02-移动台测试前的准备
第一步：将CMU电源插上。

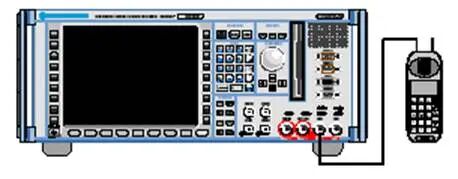

第二步：将已经插上SIM卡的移动台通过射频线连到CMU200的射频端口RF2。
第三步：将CMU ON/Stand 置为ON。

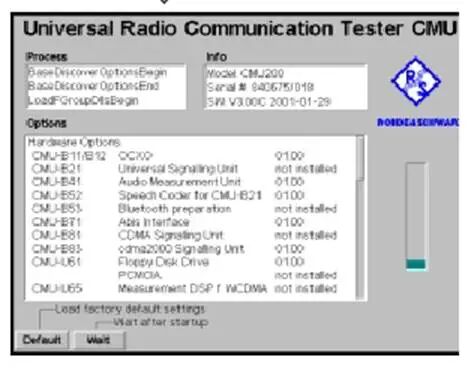

第四步：当CMU启动完全后，按MENU SELECT。
第五步：选择Menu Select里选择测试对象以及测试模式。
选择GSM Mobile Station下拉菜单下的GSM900;Singalling;Overview、Power、Mudulation、Spectrum或者Receive Quality。按确认即可进入测试。
如果无法连接，可能是网络设置问题，可以按Connect Control进入GSM900 Connection Control界面更改MS Singal、BS Signal和Network的相关属性，当然也有可能是射频耦合方面的原因。

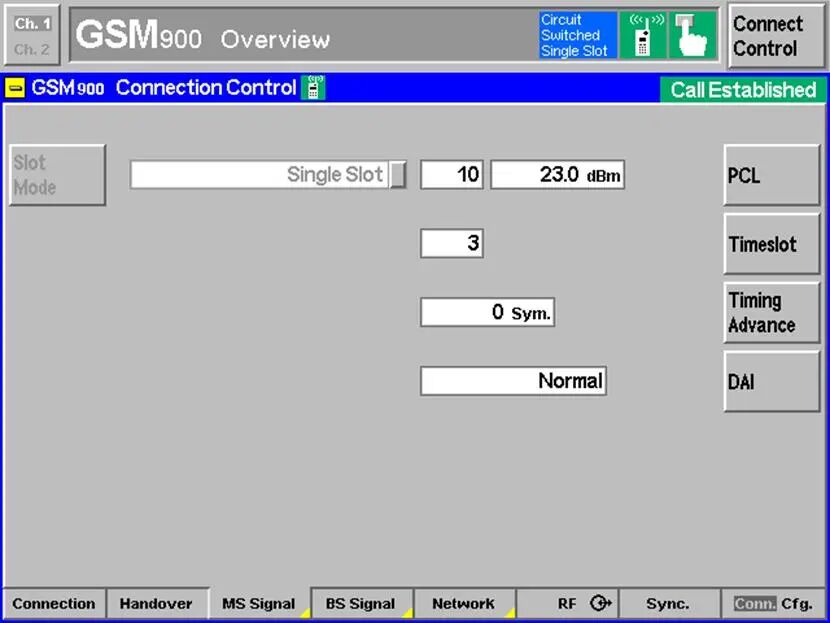

在上图中再按MS Signal进入下图：
我们可以更改关于移动台侧的设置。

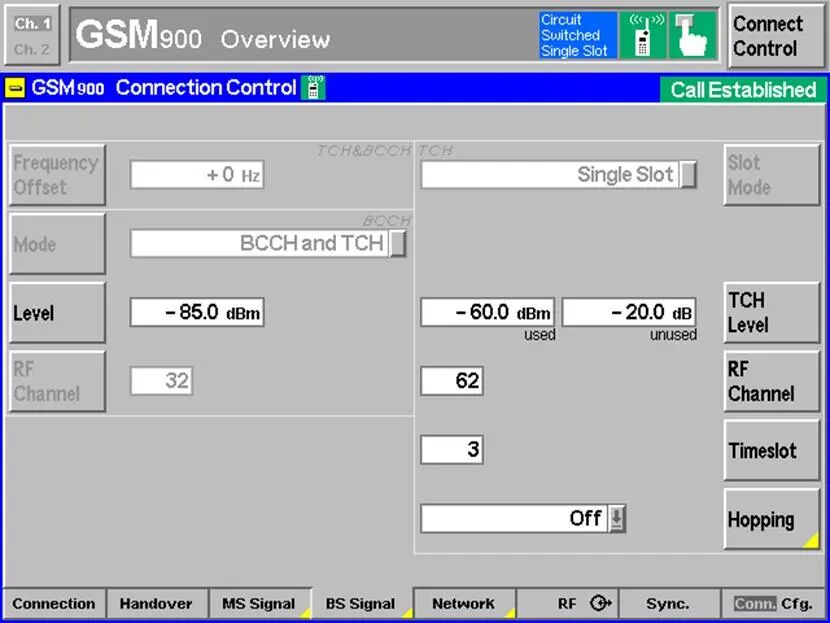

在上图中再按BS Signal进入下图：
我们可以更改测试中基站侧的相关设置。

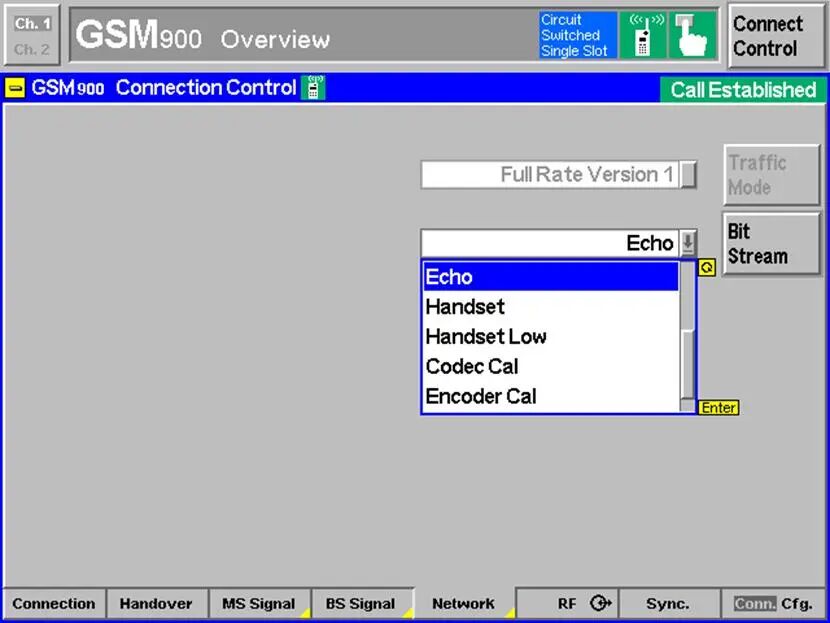

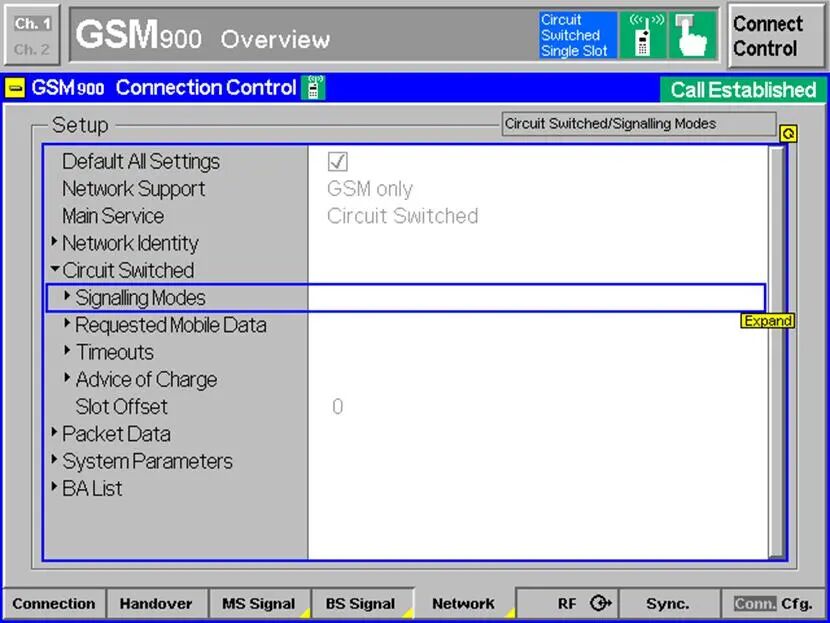

在上图中再按Network进入下图：
我们可以更改网络测的测试参数设置。

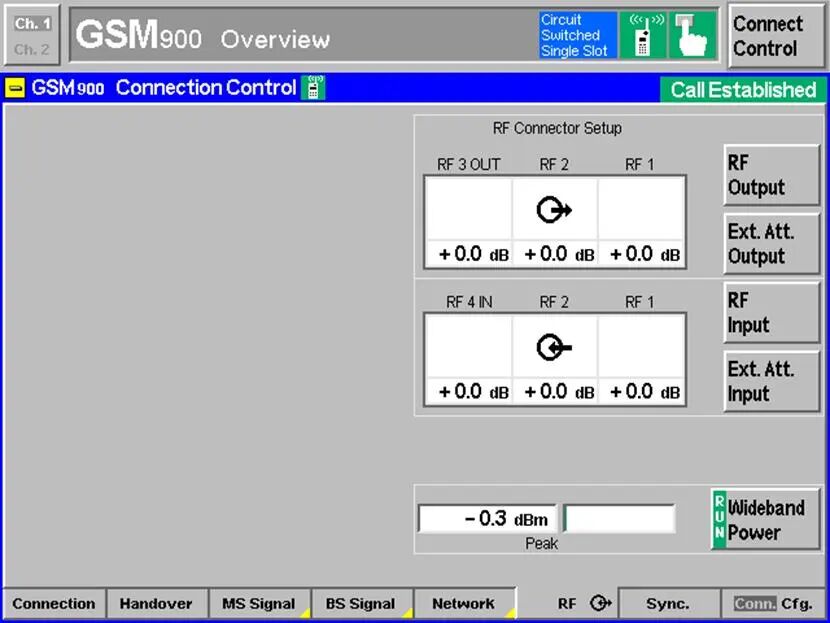

RF Output和RF Input向我们只是测试所使用的输出以及输入射频端口；而Ext.Att Output和Ext.Att Input表示输入信道和输出信道的射频补偿。
Menu Select，选择GSM Mobile Station下拉菜单下的GSM900;
选择信令模式Singalling;Overview，即可进入GSM900 Overview。

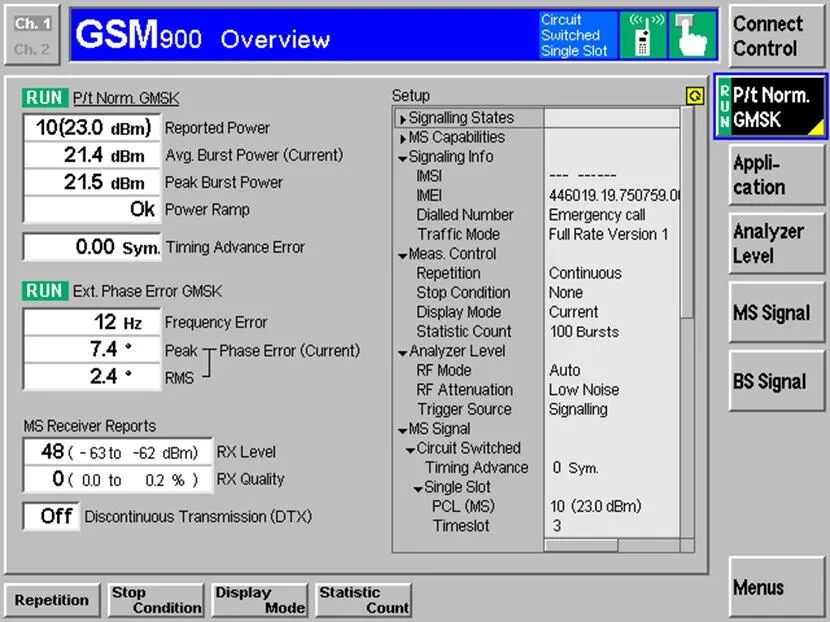

GSM900 Overview是对移动台综合性能的一个评述，它包括了移动台作为发射机以及接收机时的主要性能指标，让我们对移动台的性能有了一个基本了解。

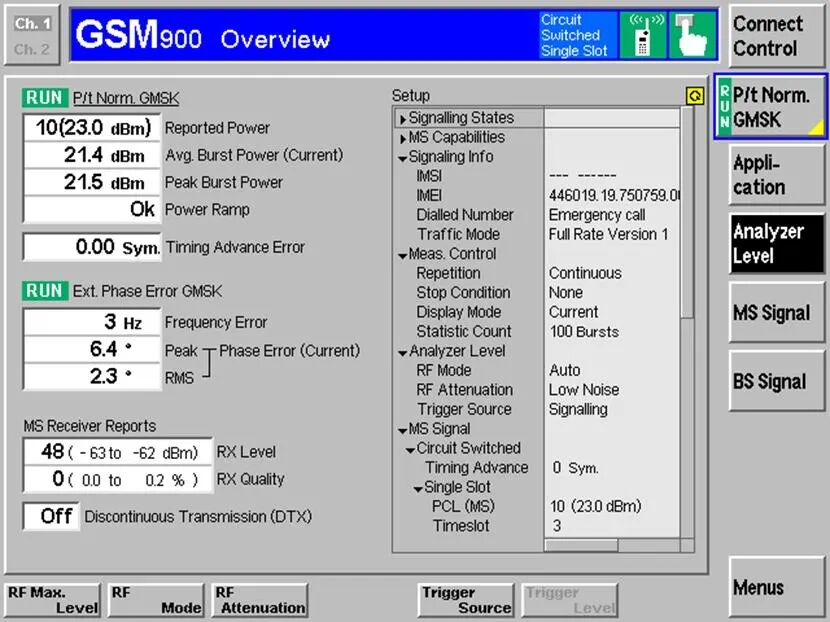

如上图所示，GSM Overview里主要包含以下一个方面的内容。
P/t Norm.GMSK；
Reported Power 期望功率；
Avg Burst Power(Current) 平均突发功率；
Peak Burst Power 峰值突发功率；
PowerRamp 功率斜坡；
Timing Advanced Error 时间提前量误差；
Ext.PhaseError GMSK；
Frequency Error 频率误差；
Peak Phase Error 相位峰值误差；
RMS Phase Error 相位均方根误差；
MS Receive Reports；
RX Level 接收等级；
Rx Quality 接收质量。
在右边的Setup窗口，我们可以看到很多设置的信息：Signalling States、MS Capability 、Signalling Info、Meas. Control、Analyzer Level、MS Signal、BS Singal、Network和AF/RF。这里的很多项目是跟上图中的Softkey以及它所对应的热键是一致的。
在Overview的屏幕下端，我们可以看到Power、Modulation、Spectrum以及Receiver Quality，按其所对应的热键，就可分别进入功率、调制、频谱这3个发射机指标以及接收质量这个接收机指标的测试。这里我们先不作介绍，在后面将依次介绍。
在Overview的屏幕右端，我们可以看到P/t Norm. GMSK、 Application、Analyzer Level、MS Signal、BS Signal、Network以及Menu，按其所对应的Softkey，可以分别进入功率VS时间在GSMK下的设置、使用不同调制方式下应用、分析仪设置、移动台信号设置、基站信号设置以及网络设置，其中Menu可以帮助我们返回主菜单。下面我们对图Overview中所示的Softkey做详细的介绍。
参看Power测试部分。
Application主要对应下面3个热键。在这里他提供给我们移动台不同调制方式的支持，我们的移动台一般只适用GMSK。

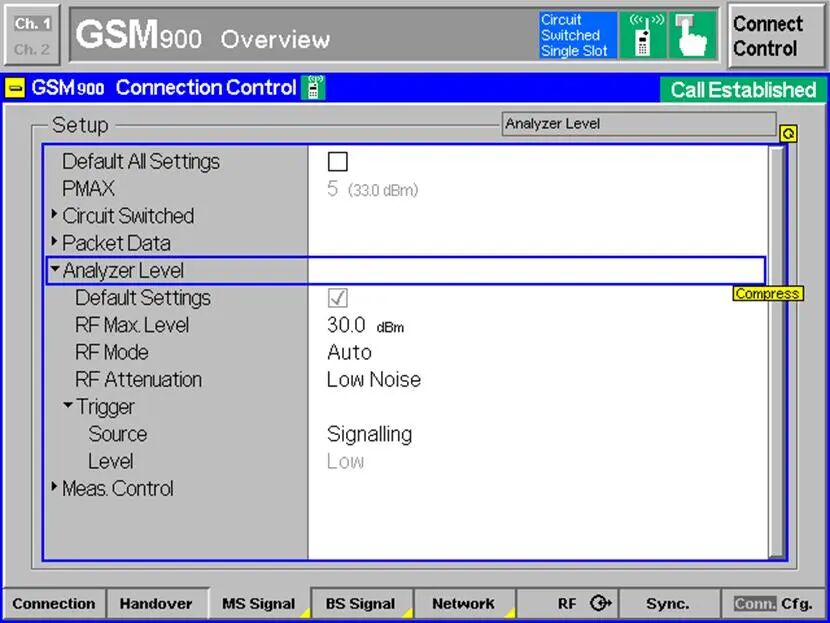

Analyzer Level控制进入RF信令信道的信号的状态以及测试的触发设置。

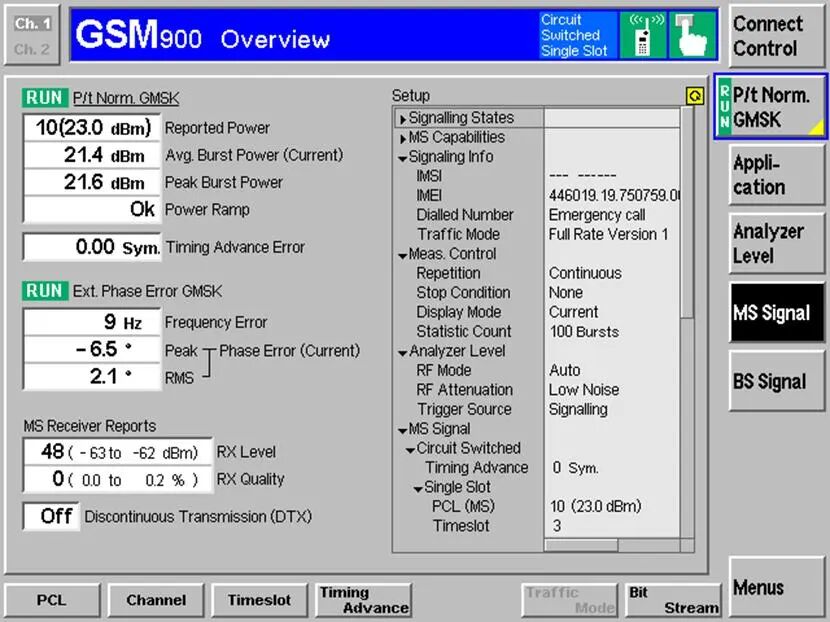

MS Signal用来进行移动台测试。

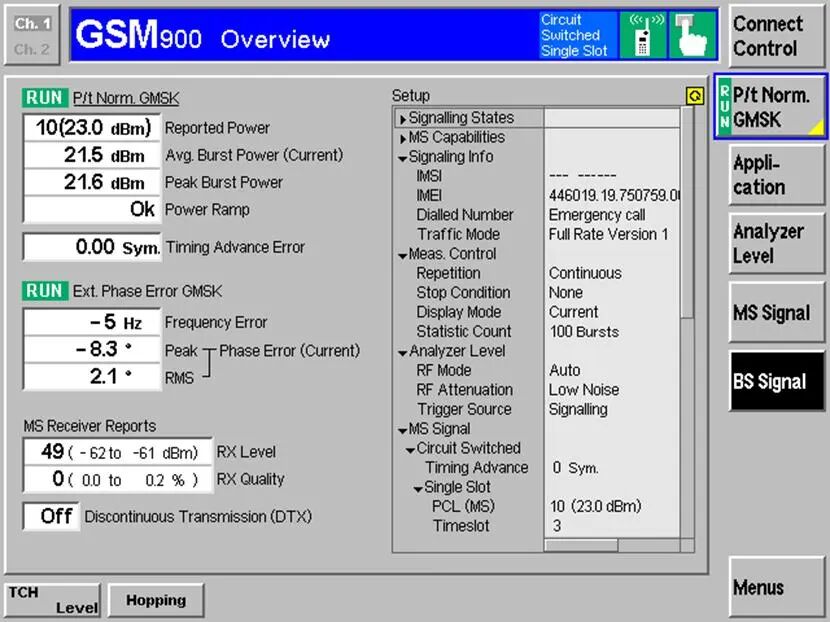

BS Signal用来设置基站信息。
