面对如今的si和sic的竞争，我们首先需要回归物理本质，理清一个核心问题：为什么在功率半导体领域的竞争，GaN的一定有一席之地？
降维打击的物理参数： GaN之所以能支撑起如此庞大的市场预期，根本原因在于其在物理底层实现了对传统硅（Si）材料的降维打击。从材料科学的视角来看，GaN具有极高的临界电场和超过3eV的宽禁带能量。这两个硬指标意味着，使用GaN材料，我们能比使用硅更容易地设计出具备高击穿电压、且能在更高温度下稳定运行的功率器件更为关键的是，GaN拥有极高的电子迁移率以及电子饱和速度这种极高的载流子传输能力，使得相同耐压等级下，GaN Die Size可以做得非常小。芯片面积的缩减直接导致了端子寄生电容的大幅下降，从而赋予了GaN极低的开关损耗；同时，其导通电阻也极低，大大降低了导通损耗。
数据不会撒谎：品质因数（FOM）的深度拷问为了更直观地评估不同半导体材料对转换器系统级性能的影响，学术界引入了多种品质因数（FOM）模型。以Si为基准（设定为1），GaN的HMFOM（代表总导通与开关损耗的降低潜力）高达11.56，而碳化硅（4H-SiC）仅为5.2这意味着在降低整体功率损耗方面，GaN有着无可匹敌的优势。在表征芯片尺寸缩减潜力的HCAFOM指标上，GaN更是达到了惊人的96.67，是碳化硅的3倍多，是硅的近百倍。基于GaN设计的电源转换器能够实现极高的功率密度和极致的小型化 然而，物理学没有免费的午餐。在代表热性能（对应结温升高）的HTFOM指标上，GaN向所有硬件工程师发出了严重警告：如果不能在转换器拓扑、PCB布局设计和散热结构上实现突破，GaN的优势将彻底沦为纸上谈兵。
二、市场主流GaN晶体管底层拓扑深度拆解
由于原生GaN衬底的技术成熟度尚低且成本极高，目前市面上绝大多数商用GaN器件都采用横向结构，通常是在蓝宝石、SiC或Si晶圆上进行外延沉积。这种横向结构的核心在于AlGaN与GaN交界面处的异质结，由于极化效应产生的正净电荷吸引自由电子，形成了一个极高迁移率2DEG通道。问题在于，这种基于原生2DEG通道的器件是常开型，其阈值电压为负。在功率电子领域，“常开型”是绝对的工业安全大忌。因此，各厂商八仙过海，演化出了目前市面上的几大主流技术流派。
增强型（E-mode）GaN HEMT：正统的“常关”改造为了实现常关型操作，业界最主流的方法是对栅极区域进行大刀阔斧的修改。在p-GaN栅极晶体管中，工程师会在栅极下方沉积一层p型掺杂层。当栅源电压为零时，这个p型层在异质结处形成的固定负电荷会“挤压”并耗尽其下方的2DEG通道，使得漏极电流无法导通。只有施加正向电压，才能恢复2DEG通道，实现导通。
这其中又分为两个细分流派。一种是栅极注入晶体管（GIT），它使用欧姆接触，在导通时会有几毫安的稳态漏电流注入栅极，这种少数载流子的注入进一步增强了2DEG的导电性，极大地降低了导通电阻，但这需要专门的驱动芯片来配合； 另一种则是更广泛采用的肖特基栅极晶体管，它通过反向偏置的肖特基接触来大幅降低漏电流，使得其驱动逻辑能够与传统硅MOSFET的驱动器完美兼容市面上的650V/60A级别E-mode GaN（如Infineon、GaN Systems、Innoscience的产品）普遍具备超快开关速度、零反向恢复电荷、极低栅极电荷等梦幻参数，但也存在导通电阻受温度影响极大的隐患。
混合型晶体管（Cascode与直驱）：巧妙的系统级妥协如果你不想碰精贵的E-mode器件，业界还提供了基于常开型d-mode GaN的混合方案。Cascode配置将一个常开型的GaN HEMT与一个低压的常关型硅MOSFET串联 由于硅MOSFET的漏源电压极低，它实际上起到了“开关”的作用。当硅管导通时，拉低了GaN管的栅极电位使其导通；当硅管关断，电压上升，自动迫使GaN管关断这种方案极其皮实耐造，阈值电压由硅MOSFET决定，可以使用标准驱动器，并且对漏极电压梯度（dv/dt）有极高的免疫力，直接驱动（Direct drive）配置同样是串联，但驱动器直接控制常开型GaN管的栅极，而硅管则一直处于常开状态这种方案的好处是彻底消除了硅MOSFET体二极管带来的反向恢复损耗，能够完美压榨出GaN管的超快开关能力，并且在系统故障时，底层的硅管依然可以作为欠压锁定（UVLO）保护来切断短路电流。
终极形态：双向开关与垂直GaN目前的工艺已经支持将两个HEMT集成在同一个芯片上，共享漏极区域，从而形成四象限运行的双向开关这种设计能够阻断双向电压并传导双向电流，同时将内部寄生电感降至最低。
展望未来，类似传统硅器件结构的“垂直型GaN晶体管”（如CAVET）正在实验室中酝酿，它们拥有更厚的漂移层，未来在击穿电压和散热能力上将带来跨越式的提升。
三、高频的代价：系统级寄生参数的“暗算”
明白了器件的牛逼之处，我们再来看为什么在实际应用中，工程师们常常叫苦不迭。GaN极高的开关速度，不可避免地伴随着极端的dv/dt和di/dt。传统的解决思路是加EMI滤波器、设计RC吸收电路或者使用极其复杂的有源栅极驱动器。但这要么增加了海量的BOM成本，要么难以适应负载的动态变化。 真正高级的玩法，是从PCB封装与布局入手，在物理源头掐断电磁干扰的脖子。我们需要重点对付两大幽灵：寄生电感与杂散电容。
致命的回路电感:在半桥逆变器等经典拓扑中，功率回路电感是由母线电感、共源电感、去耦电容的等效串联电感（ESL）以及它们之间的互感共同组成的。只要这个数值稍微偏大，在极高的di/dt下，关断瞬间就会产生灾难性的过电压击穿器件。同样，栅极驱动回路的电感会引发严重的栅源过压。更让人头疼的是，因为大部分封装存在共源电感，漏极电流和栅极电流会流过同一段导体，形成剧烈的交叉耦合干扰，极大地恶化开关损耗。
幽灵般的杂散电容:GaN管本身的米勒电容在极端dv/dt的冲击下，极易引发误导通故障（直通短路）而在系统层面，共模电容（开关节点与地之间的分布式电容，特别是由于连接散热器而剧增的导热垫电容）更是罪魁祸首开关节点的高频剧烈跳变会通过这些共模电容向外疯狂泵出共模（CM）电流噪音我们要做的，就是竭尽全力降低共模电容，同时适度且对称地增加直流母线到地的电容，让这些高频噪音在开关单元内部“自产自销”地循环掉，不向外泄漏。
四、从2D到3D：PCB布局设计的极致降维打击
为了彻底制服这些寄生参数，业界逐渐从分立器件走向高度集成的封装，甚至出现了将栅极驱动器和半桥功率拓扑全部单片集成的ICmΩ）。但对于大功率的PCB级设计，我们依然需要颠覆性的思路。一项针对半桥逆变器腿部电路的权威案例研究，向我们展示了布局进化的终极路径。

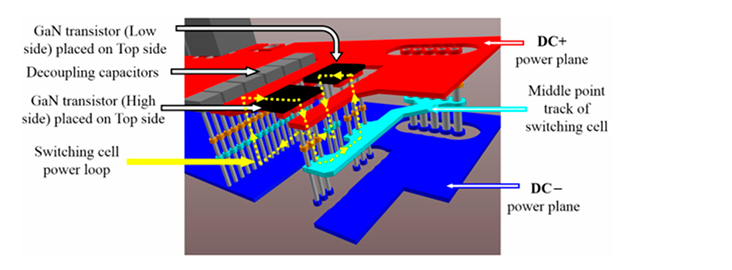

传统的平面2D布局：局限与补救在经典的四层板2D布局中，两颗GaN管平铺焊接在顶层，共用同一个顶部散热器。为了缩短功率回路，去耦电容被迫放置在PCB的同一面但尽量靠近管子的地方。这种设计中，中间节点的走线夹在内层，为了抑制共模电流发射，工程师巧妙地利用了正负直流母线的覆铜层（DC+和DC-）对其进行物理屏蔽。这种“局部屏蔽”技术强行将共模噪音圈禁在内部进行重循环，虽然代价是略微增加了漏源极的电容，但显著降低了对外的EMI辐射。经测算，这种2D平面布局在100MHz高频下的寄生电感约为6.94 nH。
2.5D芯片级堆叠（PCoC）布局：厚度空间的利用如何进一步压缩回路面积？2.5D布局提供了一个绝妙的思路：将高侧和低侧两颗GaN管像镜子一样，分别贴装在PCB的顶层和底层，直接与穿透板层的直流母线相连去耦电容同样分布在顶层和底层，紧挨着晶体管这意味着，整个原本平铺在板子表面的巨大的功率环路，被强行“折叠”并塞进了PCB板材本身的厚度空间里这种空间压缩立竿见影，100MHz下的回路寄生电感迅速下降到了5.46 nH
终极3D内嵌布局：把寄生参数逼向死角 然而，工程师的极致压榨远未结束。在最激进的完整3D布局中，两颗GaN管依然是正反面镜像贴装，但去耦电容去哪了？它们被直接垂直嵌入到了多层PCB板内部打出的专属孔洞之中，紧紧包夹在晶体管阵列的左右两侧！这种堪称暴力的垂直封装，极大地减少了过孔的数量，将整个电路的物理体积压缩到了理论极限。
实测数据是极其震撼的：在10MHz和100MHz频段下，这种3D布局的功率回路寄生电感被不可思议地死死压制在了 1.49nH和1.57nH！真实的硬件实验中，与加了屏蔽技术的2D布局相比，3D布局在整个高频段对共模（CM）电流频谱表现出了更好的衰减效果特别是在差模（DM）电流的噪音抑制上，3D布局展现出了碾压级的优势，极大地抑制了开关瞬间的电压过冲和震荡。这种通过极致的微纳级几何布局优化，不仅避免了采用复杂昂贵的有源滤波方案，更直接在逆变器输入端斩获了超过17dB的共模辐射衰减总收益。
结语
GaN材料以其霸道的物理特性为我们推开了一扇通往MHz开关频率的大门。但与之伴随的，是传统“只看原理图，随便画板子”的时代彻底终结。在这个亚nH电感决胜负的新纪元，PCB布局不再是电路设计的末端辅助环节，而是决定整个系统效能与EMI存亡的核心战场。无论是正负母线面的屏蔽重循环技术，还是从2D到3D芯片级内嵌的降维打击，都在向我们传递一个清晰的信号：掌握了空间几何与寄生参数的驾驭之道，才是真正掌握了开启GaN全部狂暴潜能的那把钥匙。电源工程师们，准备好迎接属于立体封装架构设计的硬核时代吧！
