1. cdm buffer
CDM是芯片三大ESD类型之一，如今已成为芯片失效首要诱因，车规、医疗等领域将其列为硬性设计指标。芯片受外电场、摩擦、温差影响积聚电荷，接触低电位导体后快速放电，脉冲窄、峰值电流大，放电由芯片内部向外，建模仿真难度远高于HBM、MM。

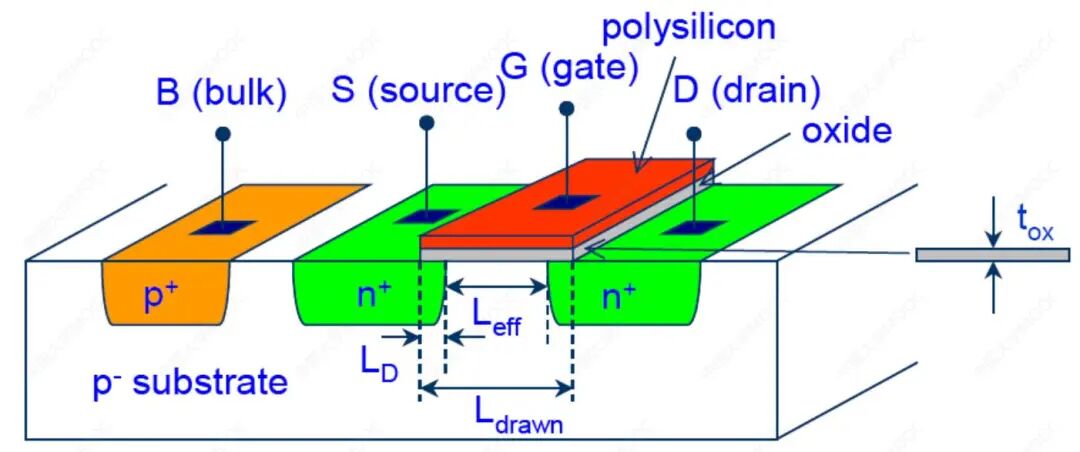

先进工艺下CDM最易击穿MOS栅氧化层，裸片电荷储存在衬底，传统HBM防护易失效；封装芯片电荷存于框架，部分电流路径可依靠常规ESD防护。CDM难以在生产、封装、运输环节规避，防护核心是搭建低寄生泄放通道，无需大面积器件，但对泄放通路响应速度、版图寄生控制要求严苛，封装与键合方案也会显著影响芯片CDM耐受能力。
芯片Pad端主ESD仅能泄放焊盘大电流，无法应对CDM超快放电脉冲。CDM脉冲会通过输出MOS管米勒电容Cgd耦合高压至栅极，极易击穿先进工艺超薄栅氧。因此IO Buffer必须内置Rgate栅阻+微型栅极GGNMOS次级防护结构，二者协同完成栅极CDM保护，是满足CDM耐压规格的核心关键。
提升芯片CDM能力分为封装优化与片内电路设计两类手段。CDM与HBM防护思路差异明显：CDM高频短时脉冲仅损伤MOS栅极，设计重点为瞬态响应；HBM侧重大电流耐受。
片内分两种全局防护架构：Pad-Based器件寄生电容大、响应慢，CDM防护效果较差；Rail-Based依托RC频率触发，适配CDM高频放电。IO采用二级防护，一级应对HBM，小型二级器件紧邻栅极保护CDM。
cdm buffer就是用在芯片输出端口上，其内部内置Rgate和GGNMOS，和Pad-based ESD防护结构配合使用。

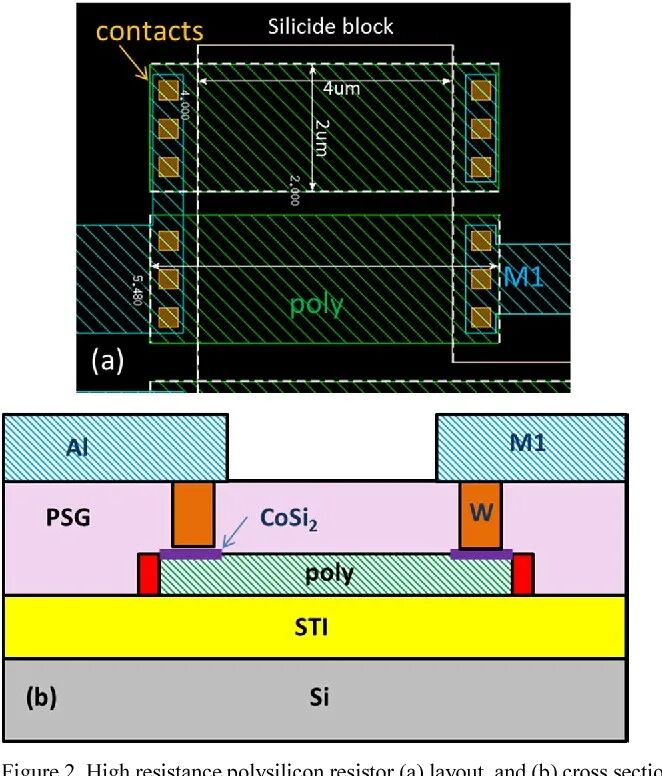

Rgate为50~200Ω高阻多晶硅电阻，串联在前级驱动与输出MOS栅极之间。其核心作用是对Cgd耦合的尖峰电流分压限流，削弱栅极电压过冲；同时阻隔高压反向窜入前级驱动电路，并与栅极寄生电容形成RC滤波，压缩高压脉冲宽度。版图设计需采用短直走线，禁止弯折绕线以避免额外寄生电感，两端需密集打孔加固，防止瞬时大电流熔断电阻，且需紧贴栅极器件布局，缩短信号路径。
CDM放电过程中，高压经Cgd耦合至栅极后，先由Rgate限流降压，再通过GGNMOS快速泄放钳位，双重防护杜绝栅氧击穿。
2. Ring Oscillator
环形振荡器由数十个奇数级反相器首尾闭环构成，是先进制程晶圆厂WAT、PCM标准测试结构，用于综合评估晶体管与全流程工艺性能，在流片管控中具备不可替代的作用。其振荡原理依靠奇数级反相持续翻转信号，偶数级会逻辑锁死无法起振；振荡周期公式为T≈2Ntp，N为反相器级数，tp是单级传输延迟，测量振荡频率即可反向算出门延迟，直观反映电路运行速度。
单独测量MOS管仅能获取Vt、Ion等静态参数，无法体现真实数字电路带负载、互连寄生下的动态性能，而环形振荡器每一级同时充当驱动与负载，完全还原芯片实际工作场景，是更贴合量产工况的综合性能标尺。它对全制程工艺偏差高度敏感：光刻栅长偏大、阈值电压抬升、金属互连电阻电容增加，都会增大门延迟、降低振荡频率，可同步反馈FEOL器件与BEOL金属层的工艺波动。
为定位不同工艺问题，工程师会设计多种差异化环形振荡器，通过改变管子尺寸、负载结构，分别观测器件缩放、寄生参数带来的性能影响。晶圆厂不会单独依靠RO数据，而是结合阈值电压、饱和电流、方块电阻、电容等多项参数联合诊断，精准定位工艺漂移根源。
先进制程节点愈发依赖环形振荡器，该结构面积小、搭建简单、测试响应快，晶圆未切割阶段就能提前筛查工艺异常，大幅降低后期封装与测试成本。虽无运算功能，却是衔接晶体管物理特性、制造工艺稳定性与芯片成品性能的核心测试载体，是EUV、FinFET、GAA等先进工艺量产管控的关键监测单元。
