统计周期：2026年7月2日—2026年7月8日，GMT+8
本周半导体设备市场的核心变化，不是某一类设备单独景气，而是AI扩产正在把设备需求从先进逻辑前道继续推向DRAM、HBM、NAND、先进封装、清洗、CMP、量测检测和测试环节。
从全球市场看，半导体设备投资仍然由AI驱动。SEMI最新公开数据仍显示，2026年第一季度全球半导体设备账单同比增长14%至365.5亿美元，季度账单高位主要由AI相关产能扩张、先进逻辑、DRAM和先进封装投资推动。换句话说，AI需求不仅拉动EUV、刻蚀、薄膜沉积等前道核心设备，也正在提升先进封装和过程控制设备的价值。
从中国市场看，设备国产化继续沿着两条线推进：一条是成熟制程和特色工艺产线上的刻蚀、沉积、清洗、热处理、CMP等设备导入；另一条是先进封装中的清洗、电镀、键合、量测检测和封装光刻等环节。北方华创、中微公司、拓荆科技、盛美上海、芯上微装等企业的机会，不再只是“替代某一台设备”，而是进入客户量产线、提高工艺覆盖度，并向平台化解决方案演进。
一句话概括：半导体设备行业正在从“先进制程设备景气”，走向“前道制造 + 先进封装 + 量测检测 + 测试 + 国产替代”的全流程价值重估。

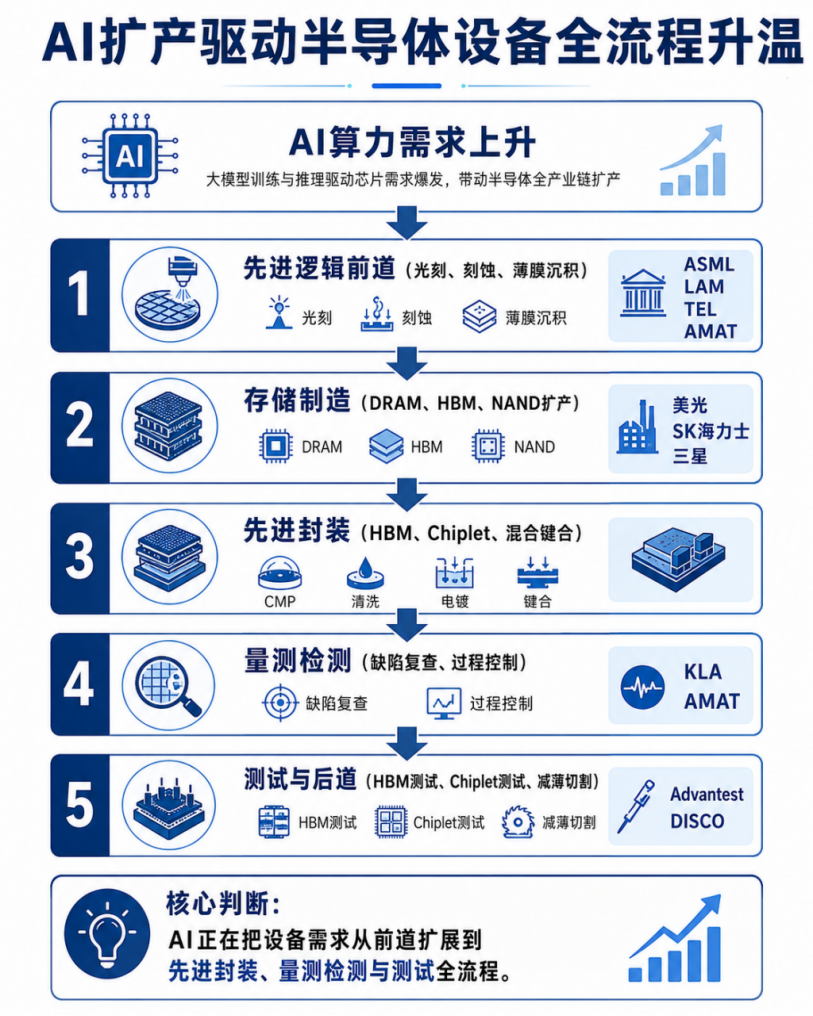

图1 AI扩产驱动半导体设备全流程升温
一、本周最值得关注的三件事
第一，先进封装过程控制成为全球设备厂商的新焦点。Applied Materials在7月7日发布关于先进封装过程控制的技术博客，强调先进封装正在提高对精密量测和缺陷复查的需求，并重点提到VeritySEM 7AP和SEMVision G7AP等面向先进封装的量测与缺陷复查系统。这个信号很重要：先进封装已经不再只是后道装配工艺，而是需要类似晶圆厂前道的过程控制能力。
第二，存储IDM扩产继续拉动晶圆制造和先进封装设备需求。SK海力士在7月2日前后披露将投入约100万亿韩元建设NAND工厂和芯片封装厂，其中80万亿韩元用于NAND新厂，20万亿韩元用于封装厂，NAND新厂目标指向2029年、封装厂目标为2027年底。与此同时，美光7月6日启动广岛晶圆厂扩建，目标是扩大1γ DRAM与HBM产能，设备搬入预计在2028年下半年开始。存储厂商的扩产将持续带动光刻、刻蚀、薄膜沉积、清洗、CMP、检测、封装和测试设备需求。
第三，设备出口管制与中欧高科技贸易关系仍是市场变量。Reuters在7月6日和7日报道称，荷兰贸易大臣访华期间，Nexperia争议和ASML对华出口限制问题均是背景议题。荷兰方面强调出口管制需要保护国家安全，同时也希望避免单边限制过度伤害荷兰企业利益。对中国晶圆厂而言，ASML高端光刻机可获得性仍是先进逻辑节点追赶的核心约束。
二、全球设备：AI扩产从前道设备延伸至先进封装
全球设备市场的主线仍是AI。过去市场谈到半导体设备景气，往往首先想到EUV光刻、刻蚀、薄膜沉积等前道核心设备。但本周信息显示，先进封装、量测检测、测试和清洗正在成为新的价值增量。
ASML仍然是先进光刻的核心公司。EUV和High-NA EUV决定了先进逻辑、先进DRAM和部分未来高端存储制程的图形化上限。但ASML本周最值得关注的不是产品更新，而是围绕出口管制和中欧贸易关系的政策变量。中国市场仍然是全球设备需求的重要组成部分，但EUV和部分先进DUV设备对中国客户的可获得性继续受到限制。
Applied Materials的变化更能代表本周设备行业的新方向。公司在6月下旬发布面向DRAM和先进封装的新设备组合，7月7日又继续强调先进封装过程控制。其逻辑非常清楚：AI时代的设备需求不只是做出更小的晶体管，还要在HBM、Chiplet、2.5D/3D集成和混合键合中保证平坦度、界面洁净度、铜互连一致性和缺陷可追踪。
Lam Research、Tokyo Electron、KLA、ASMI、SCREEN、DISCO和Advantest也分别站在不同受益环节。Lam和TEL强在刻蚀、沉积、清洗和涂胶显影；KLA强在量测检测和过程控制；ASMI在ALD和Epi领域长期受益于GAA与先进DRAM结构演进；SCREEN受益于清洗和表面处理；DISCO受益于HBM减薄、切割和高可靠后道；Advantest则受益于AI SoC、HBM和Chiplet系统测试复杂度提升。
图2 全球半导体设备竞争格局图
三、先进封装：设备价值从“后道配套”走向“系统性能核心”
先进封装正在从后道工艺变成AI芯片系统性能的一部分。HBM、CoWoS、2.5D/3D集成、Chiplet和混合键合都对设备提出了更高要求。CMP决定平坦度，电镀影响铜互连质量，清洗决定键合界面洁净度，量测检测决定缺陷发现速度，减薄切割影响HBM堆叠可靠性，测试设备则面对AI芯片复杂封装和高带宽存储带来的新挑战。
SEMI与TechSearch International在7月7日发布2026版全球封装与测试设施数据库，覆盖超过820个全球IDM与OSAT后道制造设施，并增加了先进封装、模块、测试服务、化合物半导体、AI/HPC、光子与光通信等字段。这说明先进封装和测试能力正在成为全球供应链监测的重要对象，而不仅是封测厂内部能力。
从设备公司角度看，先进封装带来的机会是多点式的。Applied Materials切入CMP、电镀、PECVD、eBeam量测；KLA在先进封装量测检测中强化过程控制；DISCO负责减薄、切割、研磨；Advantest面对高端AI/HPC和HBM测试；SCREEN和盛美上海则围绕清洗、湿法、电镀等环节扩展机会。先进封装没有像EUV那样形成单一绝对垄断设备，因此也给中国企业提供了更现实的切入窗口。
图3 先进封装与过程控制成为新焦点
四、中国设备：国产替代从单点导入走向平台化补链
中国设备国产化仍然受到外部出口限制推动，但内在逻辑已经从“有没有国产设备”转向“能否稳定进入量产线”。
北方华创是国产设备平台化最明显的代表之一，覆盖刻蚀、薄膜沉积、热处理、清洗、离子注入等多个环节。其优势不只是单一产品，而是多设备组合进入客户产线。中微公司则更偏关键工艺深挖，尤其在等离子体刻蚀和MOCVD等方向具有代表性。拓荆科技原本以PECVD、ALD、SACVD等薄膜沉积设备为核心，6月末筹划收购无锡尚积半导体控股权，意在补齐PVD和刻蚀设备能力，这标志国产薄膜沉积龙头正在向多工艺平台化延伸。
盛美上海本周披露的“提质增效重回报”行动方案中，明确聚焦清洗设备、半导体电镀设备、立式炉管、前道涂胶显影Track、PECVD、无应力抛光和后道晶圆级先进封装工艺设备等方向。这说明中国清洗设备厂商正在从单一清洗向湿法、电镀、先进封装和前道配套平台拓展。
芯上微装则更偏先进封装光刻、键合、对准和量测检测。与EUV光刻相比，先进封装设备虽然技术门槛高，但路径更分散，更适合国产设备逐步切入。对于中国设备企业而言，成熟制程的国产导入是基本盘，先进封装则是未来几年更具成长性的突破口。
图4 中国半导体设备国产替代路径图
五、设备技术趋势：单机价值上升，协同能力更重要
本周设备技术趋势可以概括为三个方向。第一，前道先进制程继续提高刻蚀、沉积、量测检测价值。GAA、背面供电、先进互连、DRAM 4F²和高层数NAND都会增加沉积、刻蚀、清洗、量测检测的步骤和难度。ASML决定图形化上限，但真正的良率爬坡依赖Lam、AMAT、TEL、KLA、ASMI等厂商的多工艺协同。
第二，先进封装设备从“可选项”变成AI芯片的必选项。HBM和Chiplet使CMP、清洗、电镀、键合、eBeam量测、X-ray检测、减薄切割和测试设备价值量上升。先进封装不只是封测厂支出，也越来越成为晶圆厂、IDM和系统客户共同关注的基础设施。
第三，国产替代深度正在从成熟制程向先进封装延伸。中国企业在EUV和高端量测检测方面仍有差距，但在清洗、刻蚀、薄膜沉积、热处理、部分CMP、电镀和封装设备中已经具备更现实的导入路径。
六、政策与供应链：出口限制继续推高国产导入意愿
本周政策与供应链层面的关键变量仍然是出口限制。Reuters关于荷兰贸易大臣访华的报道显示，ASML出口管制仍是中欧高科技贸易中的敏感议题。荷兰希望通过协调方式处理对华出口限制，但美国推动进一步收紧设备出口的压力仍然存在。对中国晶圆厂而言，这意味着先进光刻可获得性仍是最大不确定因素；对国产设备企业而言，这也会继续提高客户验证和导入国产设备的意愿。
不过，国产设备导入并不等于马上替代全部高端设备。现实路径仍然是：成熟制程先导入，特色工艺提高覆盖，先进封装加速突破，先进逻辑前道长期追赶。真正能够形成长期竞争力的公司，不只是能做出设备，而是能够稳定量产、提供工艺支持、缩短客户爬坡周期，并形成多产品平台。
表1：本周要闻概览
表2：晶圆制造 vs 先进封装进展对比
表3：竞争格局快照
七、结论：本周三大产业趋势
第一，AI扩产继续推高设备景气，但价值正在从前道向先进封装扩散。对投资者而言，ASML仍是先进光刻核心，但AMAT、Lam、KLA、TEL、ASMI、SCREEN、DISCO、Advantest等公司在沉积、刻蚀、过程控制、清洗、减薄切割和测试中的受益同样值得关注。设备行业的投资主线不再只是“光刻”，而是AI芯片全流程制造能力。
第二，先进封装设备进入战略增量阶段。HBM、Chiplet、CoWoS、2.5D/3D和混合键合让CMP、清洗、电镀、键合、量测检测、减薄切割和测试设备价值量提升。对研发团队而言，先进封装的核心不是单一工艺突破，而是材料、界面、良率、检测和热管理的协同。
第三，中国设备国产替代从成熟制程走向平台化和先进封装。拓荆科技补链、盛美上海扩展产品矩阵、北方华创平台化、中微公司深耕刻蚀，说明国产设备正在从单点导入进入多品类协同阶段。对业务决策者而言，国产设备导入的重点应放在量产稳定性、工艺服务能力和客户验证效率，而不是仅看单机参数。
八、后续重点关注方向
一是ASML出口管制变化及对中国先进制程设备可获得性的影响；
二是AMAT先进封装过程控制设备在HBM/Chiplet客户中的导入；
三是SK海力士、美光、Kioxia等存储IDM扩产对WFE和先进封装设备的拉动；
四是拓荆科技收购尚积的推进，以及国产PVD/刻蚀/沉积平台化能力；
五是盛美上海、芯上微装、华海清科等企业在先进封装清洗、电镀、CMP、键合和量测检测中的客户验证进展。
总体来看，本周半导体设备产业的核心判断是：AI正在把设备行业从前道单点景气，推向全流程价值重估。未来设备竞争不只是“谁的单机性能更强”，而是谁能围绕客户的先进制程、存储扩产、先进封装和良率爬坡需求，提供更完整、更稳定、更可量产的工艺解决方案。
资料来源
SEMI、TechSearch International、Applied Materials、Reuters、TrendForce、ASMI、TEL、证券时报、盛美上海公告等公开资料。
注：本文为产业研究周报，部分市场份额与行业数据采用最新公开可得资料，用于判断竞争格局和趋势，不构成投资建议。
