从运动控制到IIoT，TSN正在统一工业网络

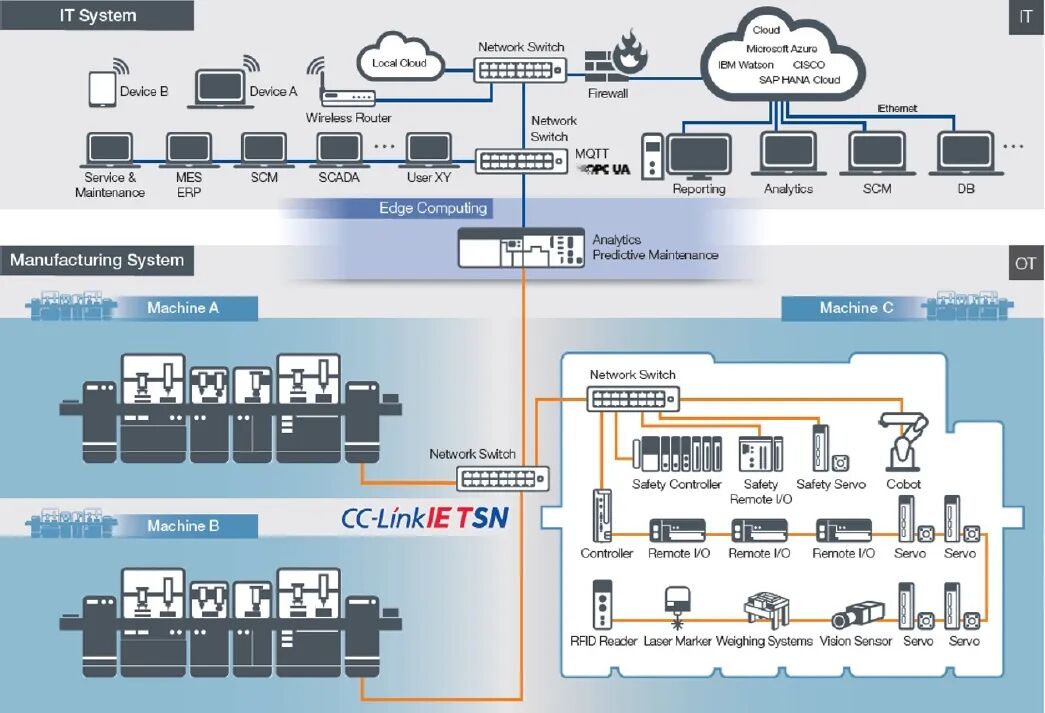

本文图片来源：CLPA，黄线代表TSN网络。

作者 | Thomas Burke

基于TSN的确定性以太网可以助力HMI/SCADA集成、整合IT和OT网络并推动智能制造环境中的实时性能提升。

在快速发展的工业工程领域，时间敏感网络（TSN）已成为变革性技术，正在重新定义工业通信与工厂自动化。基于IEEE 802.1标准，TSN通过引入确定性功能来增强传统以太网，确保数据传输的精确性、可靠性与可预测性。

对于负责设计面向未来的数字制造系统的工程师而言，TSN为满足工业4.0 及更高阶段的需求提供了极具吸引力的解决方案。目前，千兆以太网交换机、控制器及相关设备已技术成熟，可用于部署所有基于TSN的新型架构。

TSN技术概览

TSN运行于OSI模型第二层（数据链路层），为传统以太网增添其所缺失的确定性特性。传统以太网侧重灵活性与可扩展性，而TSN保障低延迟无抖动通信——这是运动控制、机器人及安全系统等实时工业应用的关键需求。

TSN的确定性核心基于2016年发布的两项IEEE子标准：IEEE 802.1AS（时间敏感应用的时序与同步）与IEEE 802.1Qbv（调度流量增强）。这些标准协同工作，同步网络设备并确定时间关键型数据的优先级，为强大的高性能工业网络奠定基础。

IEEE 802.1AS：精准同步

IEEE 802.1AS标准由IEEE 1588精确时间协议（PTP）演进而来，实现TSN网络内所有设备的微秒级同步。这种精度水平可消除标准以太网中因设备依赖于内部独立的时钟而导致的时间漂移（抖动）。在传统的架构中，累积的时序偏差会中断数据传输，造成延迟或丢包——这在闭环控制等时效敏感应用中时不可接受的。相较之下，IEEE 802.1AS确保所有网络元件同步运行，为确定性通信提供稳定基础。

IEEE 802.1Qbv：调度流量管理

基于IEEE 802.1AS建立的同步环境，IEEE 802.1Qbv标准通过内置于网络交换机的时间感知整形器（TAS）来实现流量调度。TAS运用时分多址（TDMA）原理为关键数据（如运动控制指令或安全信号）分配周期性时隙。在预留窗口内，仅允许高优先级流量通过，有效隔离视频流或诊断日志等非关键数据流。

这种优先级机制可以确保时间敏感数据包以最低延迟传输，且不受低优先级流量的干扰。所有网络设备与TAS通过IEEE 802.1AS同步，各节点精确知晓收发优先级数据的时机。工程师可在数据包流量配置中定义调度策略，针对特定场景优化网络性能。这种确定性方法与传统以太网尽力而为的传输模式形成鲜明对比，使TSN成为需保障带宽与时序应用的理想选择。

新标准赋能数据融合与网络效能

TSN确定性不仅防止网络拥塞与数据丢失，更能推动多种流量类型融合至单一的网络基础设施。例如：工程师可集成HMI/SCADA与I/O数据、运动控制信号及安全通信且不影响性能。除核心工业流外，TSN还支持其它以太网流量，如摄像头、条码扫描仪或打印机等，所有这些协议无缝共存。

从系统工程视角看，这种融合可以带来显著的成本节约。TSN通过减少独立的网络需求来降低资本支出并简化网络架构。精简拓扑可以提升带宽利用率，减少故障点，加速故障排除并最小化停机时间。此外，TSN的灵活性支持工程师对网络进行动态重构——增删设备并适应运营需求的变化——且不影响性能。

连接IT与OT，推动数据驱动型制造

TSN的真正价值在于整合IT与OT的能力——这是数据驱动制造的关键赋能器。通过融合IT与OT流量，TSN为工业过程提供前所未有的透明度。工程师可从车间设备提取实时数据，将其输入预测分析模型，获取可执行的洞察以优化性能、效率及产品质量。

例如：TSN实现传感器数据与企业级系统的无缝集成，支持预测性维护及过程优化等高级应用。这种IT-OT融合是工业物联网（IIoT）的基石，在北美地区尤为突出——该地区已成为全球IIoT应用的领先地区。要在这一创新中心保持竞争力，工程团队需要借助TSN充分释放IIoT框架的潜力。

TSN以太网如何惠及制造业

通信管理的核心是支持数字化转型战略来融合高带宽网络基础设施。融合架构使所有设备在同一网络上通信，规避多网络成本及其复杂性。它是实现异构设备系统间高速实时、确定性通信的基础，可以在整个企业范围内实现数据共享。通过数据从源头流动到处理端生成可执行洞察，然后再进行反馈，从而提供全面优化运营所需的透明度。这不仅适用于监控系统，对多车间或OT系统的实时控制与协调同样关键。

TSN以太网与千兆带宽为制造业带来多重效益：

•简化网络架构与系统设计，降低成本、缩短项目周期并增加运行时间。

•融合架构避免为不同过程流量构建多网络类型。

•提供更高的过程透明度与优化运营。融合网络架构使数据按需流动，这是实现最佳过程管理的关键。

•提升生产力，优化过程以最高效的方式运行；改善OT与IT系统集成，融合数据流更易在车间与监控系统间共享

当前，全球逾百家领先制造商在运营中获益于TSN以太网，涵盖汽车、消费电子、快消品、食品饮料、锂电池、物流、半导体等多元行业。应用TSN千兆以太网的领先工业网络是CC-Link IE TSN，由CC-Link协会（CLPA）管理。CC-Link IE TSN是全球首个融合千兆带宽与TSN的开放工业以太网技术。这为寻求降本增效、强化OT与IT互联的设备制造商提供了卓越的选择。

关键概念：

■ TSN允许多种类型的数据共存于单一网络，简化了架构、降低了成本、提升了运行时间并增强了数据透明度。

■ TSN实现车间设备与企业系统之间的无缝通信，成为IIoT与数字化转型的基础技术，支持预测性维护及过程优化等高级应用。

思考一下：

基于TSN的确定性以太网对制造商有何帮助？
