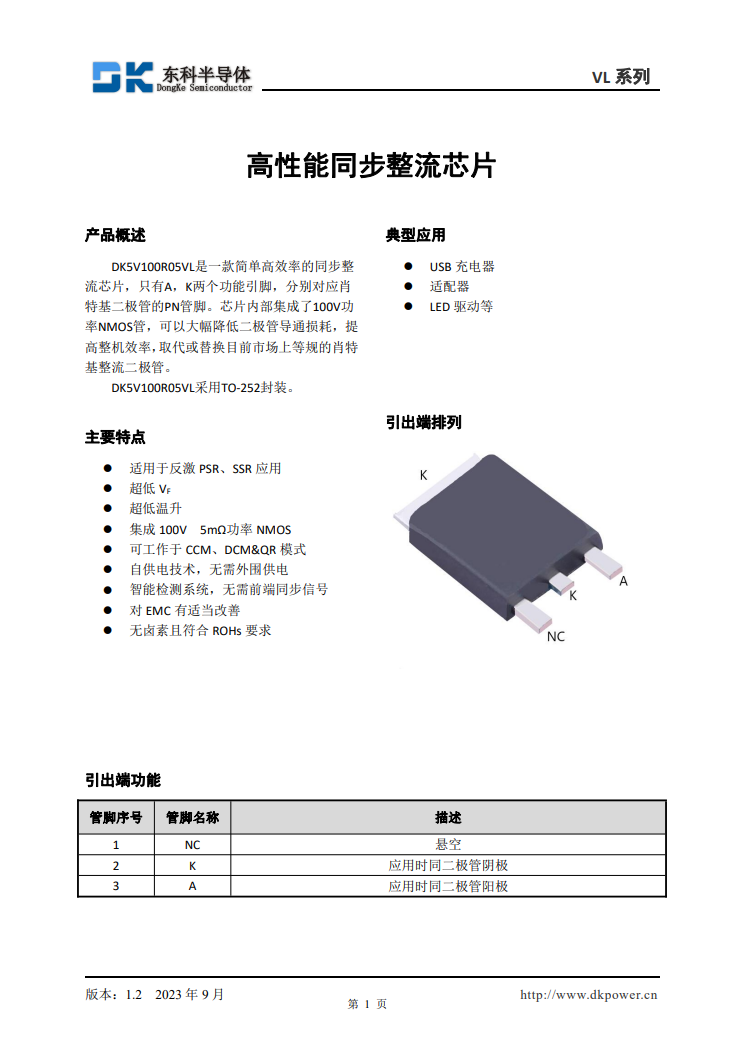

充电头网近期从拆解发现，东科半导体推出DK5V100R05VL高性能同步整流芯片。该芯片内部集成100V、5mΩ功率NMOS，采用高度集成的同步整流架构，可直接替代传统肖特基整流二极管，适用于USB充电器、适配器以及LED驱动等应用。东科半导体DK5V100R05VL同步整流芯片东科半导体DK5V100R05VL是一款高效率同步整流芯片，支持反激电源PSR原边反馈和SSR副边反馈应用，同时可工作于CCM连续导通、DCM断续导通以及QR准谐振模式，能够覆盖多种常见反激电源架构。芯片内部集成100V、5mΩ低导通电阻NMOS，通过MOSFET同步整流取代传统肖特基二极管，可有效降低次级整流环节的导通损耗，提升电源转换效率，并有助于降低器件温升。DK5V100R05VL采用高度集成设计，具备自供电技术，无需外置VCC供电；同时内置智能检测系统，无需前端提供同步信号，能够进一步简化外围电路设计。此外，芯片支持自适应开通延时，可避免异常导通问题，并针对EMC性能进行优化，有助于提高整机工作的稳定性和可靠性。在引脚设计方面，DK5V100R05VL仅设置A、K两个功能引脚，分别对应传统肖特基二极管的阳极和阴极，便于在相关应用中进行替代升级。芯片采用TO-252封装，适用于USB充电器、适配器、LED驱动等电源产品。充电头网总结东科半导体DK5V100R05VL将同步整流控制与100V、5mΩ功率NMOS集成于单颗芯片内部，并通过自供电、智能检测和自适应开通延时等功能进一步简化外围设计。对于采用反激架构的USB充电器和适配器而言，该芯片能够以较为简洁的方式替代传统肖特基整流方案，在降低次级整流损耗的同时兼顾整机效率、温升和电路集成度。
