统计周期：2026年7月16日—2026年7月22日，GMT+8
本周先进封装产业最明确的信号，是AI芯片对CoWoS、晶圆级封装和2.5D/3D异构集成的需求仍然显著高于现有供给。
台积电在季度业绩会上表示，其封装产能已经紧张到开始限制客户增长。公司在上调全年资本支出的同时，继续扩大台湾和美国先进封装布局，并表示欢迎更多厂商参与先进封装，以共同缓解AI芯片供应链瓶颈。
这一表态意味着，先进封装短缺已不再只是台积电内部的产能问题，而正在向日月光等OSAT厂商外溢。对于AI加速器客户而言，能否获得逻辑芯片、HBM和2.5D封装产能的同步保障，仍然决定着产品实际出货速度。
中国市场方面，长电科技、通富微电、华天科技、盛合晶微、甬矽电子和深科技等企业的扩产规划在本周被集中披露。新增投资重点已经从传统封装转向晶圆级封装、Bumping、2.5D/3D集成、高性能计算和高端存储封装。
一句话概括：本周先进封装产业的主线，是台积电CoWoS产能继续紧张，订单开始向OSAT外溢，中国企业则通过晶圆级封装、Bumping和3DIC项目加快补齐本土算力供应链。
图1 AI驱动先进封装价值链升级流程
一、本周最值得关注的三件事
第一，台积电称先进封装产能已开始限制客户增长
7月16日，台积电在第二季度业绩会上继续强调AI需求的长期确定性，并将2026年资本支出预算上调至600亿—640亿美元。
公司表示，当前先进封装产能仍然非常紧张，产能不足已经开始限制部分客户的增长。台积电正在加快扩产，同时欢迎其他封装服务商进入市场，分担部分AI先进封装需求。
这一表态具有两层产业意义。
首先，AI芯片供给瓶颈已经从先进晶圆制程进一步转向CoWoS和相关后段集成。客户即使能够获得2nm、3nm或5nm晶圆，也不一定能够同步获得足够的HBM集成和封装产能。
其次，台积电不再试图独自承接所有先进封装订单。随着AI芯片市场扩大，日月光、安靠以及其他具备中段晶圆加工和先进封装能力的企业，可能获得更多外溢订单和合作机会。
台积电还宣布进一步增加美国投资，新增项目中将包括先进封装设施。其目标是逐步在美国形成从先进晶圆制造到复杂封装的本地化供应能力。
不过，相关美国先进封装项目仍需要较长建设和客户认证周期，短期内全球高端AI封装产能仍将主要集中在亚洲。
第二，CoWoS紧张推动OSAT厂商扩大先进封装能力
7月17日，供应链媒体继续关注台积电CoWoS产能紧张及OSAT合作伙伴扩张。
CoWoS的核心价值，是在硅中介层或高密度再布线结构上，把GPU、AI ASIC、I/O芯粒和多颗HBM集成到同一封装中。随着单颗AI芯片的计算规模和HBM数量增加，单个封装消耗的晶圆级加工面积、基板面积和生产时间也持续提高。
这使CoWoS产能扩张速度很难完全跟上AI客户需求增长。
OSAT厂商的机会主要集中在以下环节：
· 凸块制造与晶圆级预处理；
· RDL和中介层相关加工；
· 芯片贴装、底部填充和封装组装；
· HBM堆叠后的系统集成；
· 成品封装和系统级测试。
日月光作为全球最大的OSAT企业之一，拥有较完整的先进封装和系统级集成平台，是台积电订单外溢的重要承接者。
不过，OSAT进入高端AI封装并不意味着可以完全复制台积电CoWoS。真正的壁垒仍包括高密度互连、超大封装翘曲控制、热管理、良率和头部AI客户长期量产经验。
第三，中国封测扩产由传统产能转向2.5D/3D和晶圆级制造
7月16日发布的产业汇总显示，2026年上半年中国主要封测企业公布的扩产投资总额已接近400亿元。
这一轮投资的重点已不再只是扩大普通封装产能，而是明显向存储封装、晶圆级封装、2.5D/3D集成和AI算力产品倾斜。
盛合晶微百亿元级三维集成芯片项目已经启动，目标是建设3DIC规模制造能力。盛合晶微的核心环节包括中段硅片加工、Bumping、RDL、TSV及芯粒多芯片集成，是中国先进封装国产化中较关键的晶圆级平台。
甬矽电子的扩产规划则明确覆盖2.5D产品线和Bumping工艺。Bumping位于前道晶圆制造与后段封装之间，是实现倒装焊、Chiplet互连和2.5D集成的重要基础工艺。
通富微电计划继续扩大晶圆级封装能力，相关项目建成后预计新增年产能31.2万片。同时，公司还布局高性能计算、通信、汽车和存储芯片封装，试图从传统OSAT向高端算力封装平台升级。
华天科技和深科技则重点扩大高端存储封装能力。国产DRAM和NAND扩产后，需要相应增加DDR、UFS和其他存储产品的封装交付能力，这使存储封装成为中国封测投资的重要基本盘。
二、全球竞争：晶圆代工厂主导平台，OSAT承接增量
全球先进封装市场正在形成三类主要参与者。
晶圆代工型先进封装平台
台积电是当前AI 2.5D封装的核心供应商，其优势来自先进制程、CoWoS、SoIC和客户设计生态之间的深度绑定。
AI芯片从晶圆制造开始，就需要同步考虑芯粒布局、HBM数量、中介层尺寸、封装翘曲和散热问题。台积电能够在同一制造体系中协调前道制程和后段封装，这是其最核心的竞争壁垒。
IDM型异构集成平台
Intel拥有EMIB和Foveros，三星则拥有逻辑代工、HBM制造和先进封装之间的内部协同能力。
Intel的EMIB不需要使用覆盖整个封装的大尺寸硅中介层，在部分超大封装中具有成本和尺寸灵活性。Foveros则用于垂直堆叠不同功能的芯粒。
三星的潜在优势在于能够同时提供逻辑芯片、HBM基底芯片、DRAM堆叠和封装服务。
不过，本周严格时间范围内，Intel和三星没有披露新的封装产能、量产订单或技术验证进展，因此不将区间外事件作为本周新闻收录。
OSAT型封装服务平台
日月光、安靠、长电科技、通富微电和华天科技等企业拥有更广泛的客户基础和封装产品组合。
OSAT的优势是能够同时服务多个晶圆代工厂、IDM和Fabless客户，并在封装组装、测试和供应链管理方面具有规模效应。
其短板是最先进的2.5D/3D封装通常需要与前道晶圆工艺深度协同，OSAT在高密度中介层和前沿混合键合方面仍可能依赖晶圆代工厂或其他合作伙伴。
图2 全球先进封装竞争格局
三、中国先进封装：形成三层国产化结构
第一层：综合型大型OSAT
长电科技、通富微电和华天科技具备较大的客户规模和封测产能。
这类企业的优势是客户基础广、现金流较强，并能够在传统封装业务的支持下持续投入高端技术。未来重点是提高AI、高性能计算、车规和存储先进封装业务占比。
第二层：晶圆级中段制造平台
盛合晶微、甬矽电子等企业重点布局Bumping、RDL、TSV、WLP和2.5D/3D工艺。
这一环节连接前道晶圆与后段组装，是中国先进封装国产化中最需要补齐的能力之一。
如果缺少稳定的中段制造平台，即使国内具备AI芯片设计能力，也可能难以完成高密度芯粒和HBM集成。
第三层：细分封装和新兴企业
晶方科技、汇成股份、颀中科技、气派科技、芯德半导体、物元半导体、佛智芯、越摩先进、云天半导体等企业分别覆盖传感器封装、显示驱动封装、晶圆级封装、Chiplet和异构集成等细分方向。
这些企业的优势是技术路线集中、决策和产品开发速度较快；短板是资本规模、头部客户数量和量产经验仍然有限。
本周严格时间窗口内，上述多数企业未披露符合条件的新增公开事件，因此本文不使用历史项目补齐新闻数量。
武汉新芯、长江存储和长鑫存储具备晶圆制造或存储制造基础，并可能发展TSV、晶圆堆叠和存储封装协同能力。但本周没有检索到相关企业新的先进封装量产、订单或产能公告，因此不列入本周新闻表格。
图3 中国先进封装国产化路径
四、技术趋势：CoWoS仍是主线，国产化优先补齐中段工艺
1. CoWoS短期仍难被其他路线全面替代
AI芯片需要极高的芯片间带宽和互连密度。当前晶圆级2.5D方案在互连密度、量产良率和客户验证方面仍然最成熟。
FOPLP和其他面板级封装可以提高面积利用率，并具备潜在降本空间，但大尺寸面板仍需要解决翘曲、RDL均匀性和工艺稳定性问题。
本周没有目标封装制造企业披露新的FOPLP批量订单或量产里程碑，因此不将面板级封装视为本周新增主线。
2. 中国企业优先投资Bumping、WLP和2.5D/3D
Bumping、晶圆级封装和RDL是国产先进封装最现实的突破环节。
这些工艺一方面可以服务手机、存储、通信和汽车芯片，形成基础收入；另一方面可以逐步向高端Chiplet和AI封装延伸。
盛合晶微、甬矽电子和通富微电本周被集中提及的项目，正体现了这一路径。
3. HBM提高封装工艺复杂度
HBM层数和容量增加，会提高晶圆减薄、TSV、堆叠、键合和测试难度。
未来HBM封装可能逐步采用更小间距的混合键合，以减少互连阻抗和堆叠高度。但本周目标企业未披露新的混合键合量产进展，因此本文仅将其列为后续观察方向，不作为本周技术突破。
4. 玻璃基板与TGV仍处于产业导入早期
玻璃材料具有尺寸稳定性和大面积加工潜力，适合未来超大尺寸AI封装。
但玻璃基板封装仍需要解决通孔加工、金属化、可靠性和供应链成熟度问题。本周没有符合企业范围要求的新增量产信息，因此不纳入本周要闻。

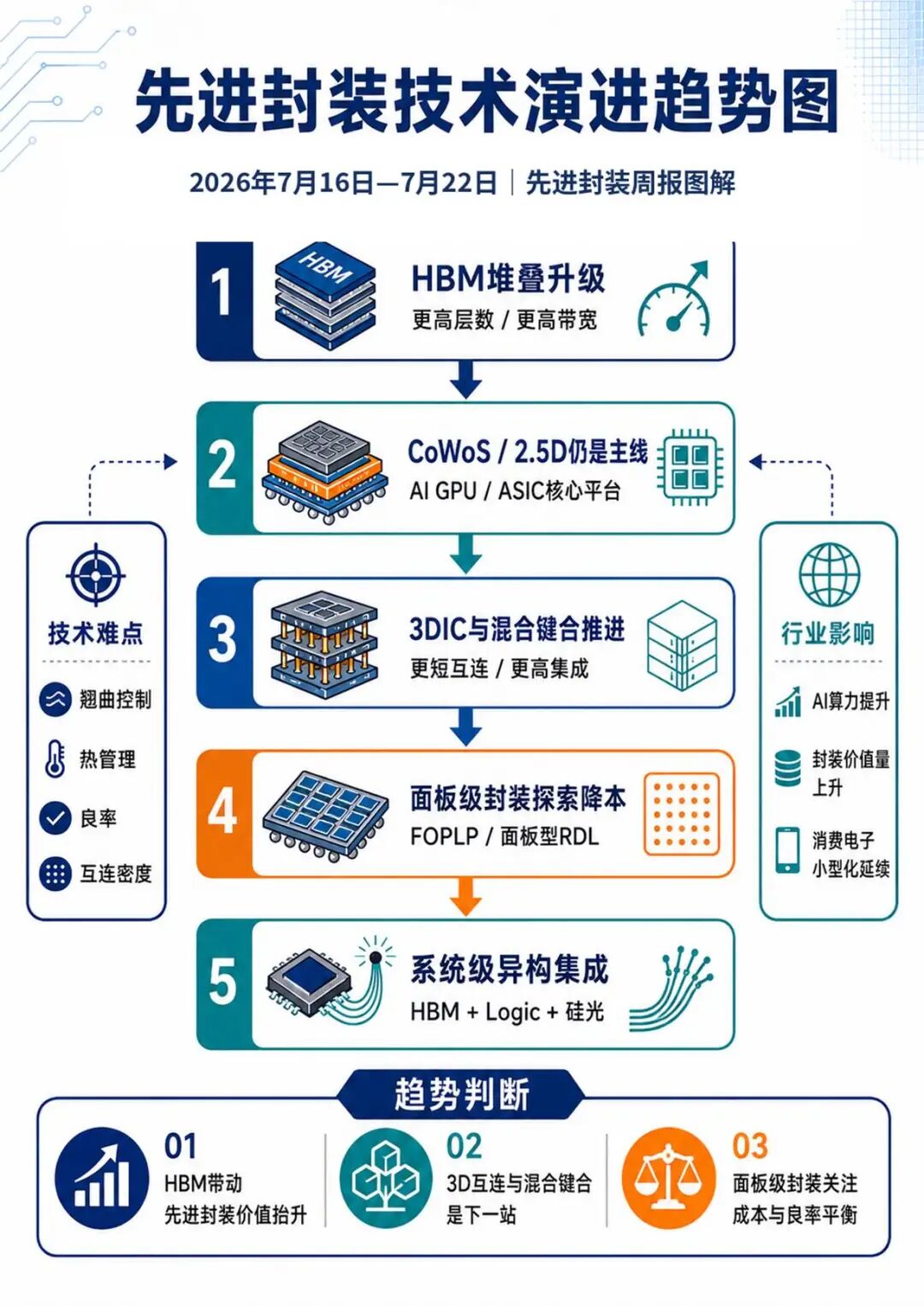

图4 先进封装技术演进趋势
五、对AI与消费电子市场的影响
AI算力芯片
CoWoS产能继续紧张，意味着先进封装仍可能限制GPU和AI ASIC出货。
客户需要同时锁定先进晶圆、HBM和封装产能，仅获得某一个环节的供应保障不足以形成完整产品交付。
先进封装订单向OSAT外溢，有利于日月光、安靠和具备高端产能的中国封测企业，但外溢订单通常会优先流向已经具备量产认证的厂商。
消费电子
WLCSP、FOWLP和SiP仍然是手机、可穿戴设备、射频模组和边缘AI终端的重要封装路线。
但在资本和产能有限的情况下，封装企业可能优先将高端晶圆级资源分配给AI、HPC和高价值存储客户。
消费电子封装的竞争将更侧重成本、薄型化和大批量制造，而AI封装更强调互连密度、散热和系统性能。
六、政策与供应链影响
本周没有检索到针对名单内先进封装制造企业的新出口限制或重大监管规定，因此不使用区间外政策事件补充。
供应链层面的核心变化，是台积电继续推动先进封装在美国本地化。
美国拥有大量AI芯片设计公司和正在建设的先进晶圆厂，但复杂封装能力仍主要集中在亚洲。台积电新增美国先进封装设施后，理论上能够减少晶圆在美国制造后再运回亚洲封装的需求。
不过，先进封装工厂需要建设洁净室、形成工艺团队并通过客户认证，短期内难以缓解当前CoWoS供应紧张。
对中国市场而言，长电科技、通富微电、华天科技、盛合晶微和甬矽电子的扩产，有助于提高本土存储、AI和高性能计算芯片的封装自主能力。但新项目从建设到稳定量产仍需要经历设备调试、良率爬坡和客户认证。
表1：本周要闻概览
表2：晶圆级与板级/基板级封装进展对比

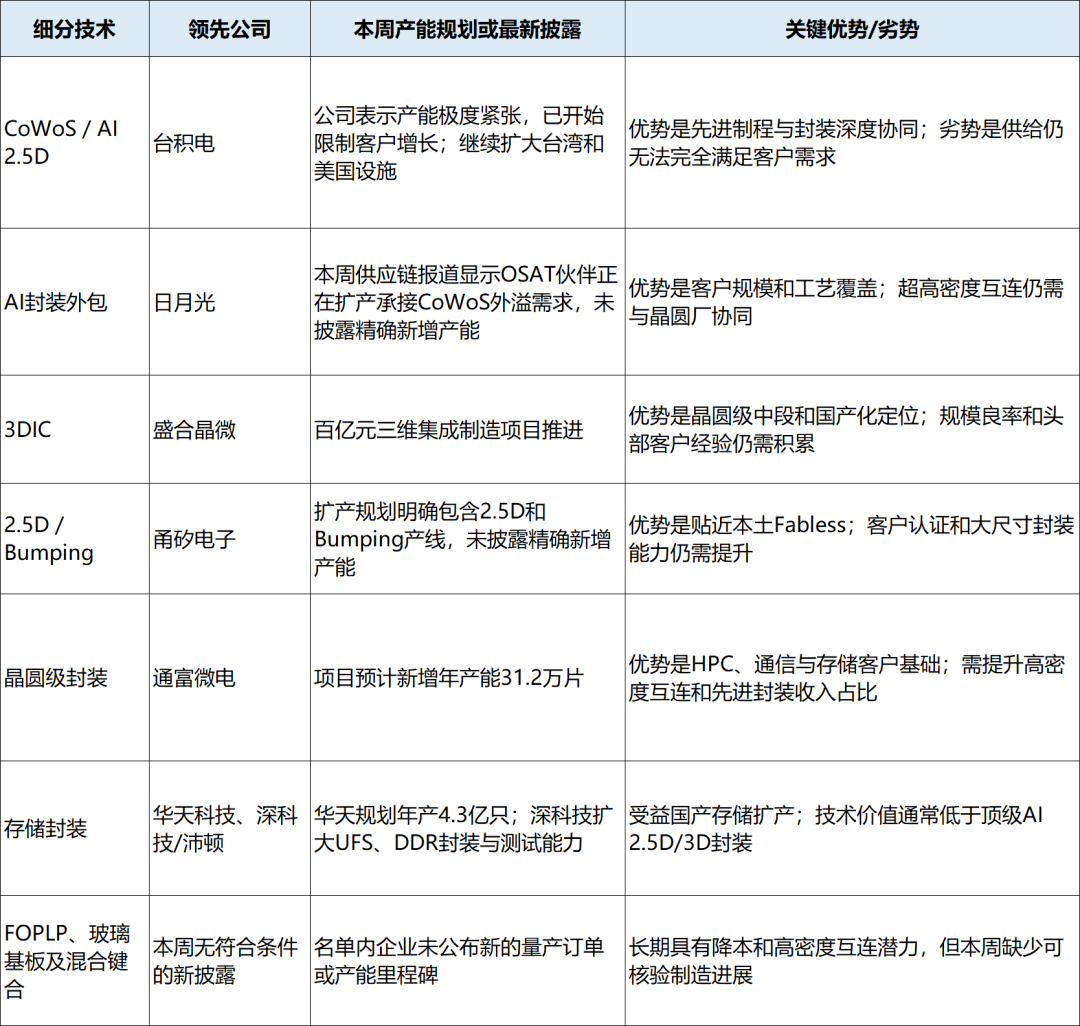

表3：竞争格局快照
七、结论：本周三大产业趋势
趋势一：先进封装仍是AI芯片扩产的关键约束
台积电明确表示封装产能已经限制客户增长，说明CoWoS仍是AI供应链中的关键瓶颈。
对投资者而言，应重点关注真正拥有量产能力、客户认证和扩产执行力的封装制造企业，而不是只根据技术概念判断受益程度。
趋势二：先进封装订单将继续向OSAT外溢
台积电欢迎更多厂商进入先进封装，意味着市场容量已经足够支持晶圆代工厂与OSAT共同扩张。
日月光和安靠更有机会承接全球客户，中国企业则可能优先获得本土存储、AI ASIC和高性能计算客户订单。
趋势三：中国先进封装进入规模建设阶段
盛合晶微3DIC项目、甬矽电子2.5D/Bumping扩产和通富微电WLP项目，说明中国企业正在从技术验证走向产能建设。
未来竞争的关键不再是是否拥有工艺名称，而是能否形成稳定良率、控制超大封装翘曲并通过头部客户长期认证。
八、后续重点关注方向
一是台积电CoWoS产能扩张能否缩小客户需求缺口；
二是台积电美国先进封装项目的建设时间和具体技术路线；
三是日月光、安靠实际承接CoWoS外溢订单的规模；
四是盛合晶微百亿元3DIC项目的设备进场与试产时间；
五是甬矽电子2.5D和Bumping产线的客户认证；
六是通富微电晶圆级封装项目的达产进度；
七是长鑫存储、长江存储扩产向华天、深科技和其他本土OSAT传导的订单规模；
八是FOPLP、玻璃基板和混合键合何时出现名单内制造企业的明确量产节点。
总体来看，本周先进封装产业的核心判断是：CoWoS供给仍然决定AI芯片的实际出货上限，全球订单正在向OSAT外溢，中国企业则通过晶圆级中段、Bumping和3DIC项目构建本土化能力。下一阶段的竞争核心，将从产能规划转向良率、客户认证和系统级交付。
