2026年全球及中国半导体硅片行业政策、销售额、竞争格局及趋势研判：AI数据中心驱动硅片需求强劲，未来前景广阔 [图]

半导体硅片是指由硅单晶锭切割而成的薄片，又称硅晶圆片，是生产集成电路、分立器件、传感器等半导体产品的关键材料。其核心工艺包括晶体生长、加工工艺、外延工艺等，技术专业化程度颇高。半导体硅片的研发和生产过程较为复杂，涉及近现代物理学、数学、化学以及计算机仿真/模拟等诸多学科的综合应用。

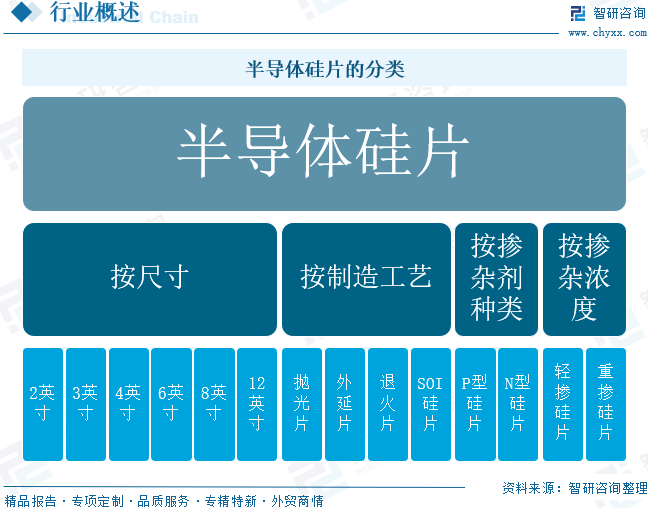

半导体硅片通常可以按照尺寸、工艺、掺杂剂种类、掺杂浓度进行分类。按尺寸可分为2英寸、3英寸、4英寸、8英寸、12英寸；按制造工艺可分为抛光片、外延片、退火片和SOI硅片；按掺杂剂种类可分为P型硅片、N型硅片；按掺杂浓度可分为轻掺硅片和重掺硅片。

近年来国家相继出台半导体硅片行业相关政策，有助于构建从基础材料到高端制造、从技术攻关到金融支持的完整政策体系。2023年8月，工信部、财政部印发《电子信息制造业2023-2024年稳增长行动方案》，梳理基础电子元器件、半导体器件、光电子器件、电子材料、新型显示、集成电路、智慧家庭、虚拟现实等标准体系，加快重点标准制定和已发布标准落地实施。同年底，国家发展改革委发布《产业结构调整指导目录（2024年本）》，将“集成电路装备及关键零部件制造”纳入鼓励类产业。2024年9月，国家金融监督管理总局印发《关于促进非银行金融机构支持大规模设备更新和消费品以旧换新行动的通知》，鼓励金融租赁公司探索与集成电路设备等适配的业务模式。2025年1月，人力资源社会保障部等八部门印发《关于推动技能强企工作的指导意见》，聚焦集成电路等领域挖掘培育新的数字职业序列。2025年8月，工信部、市场监管总局印发《电子信息制造业2025-2026年稳增长行动方案》，通过国家重点研发计划持续支持集成电路、三维异构集成芯片等领域科技创新。2026年4月，国家发展改革委等五部门印发《关于做好2026年享受税收优惠政策的集成电路企业或项目、软件企业清单制定工作的通知》，明确2026年清单申报流程与时间节点。上述政策的协同发力，为半导体硅片行业的技术突破、产能扩张及产业链安全提供了系统性支撑。

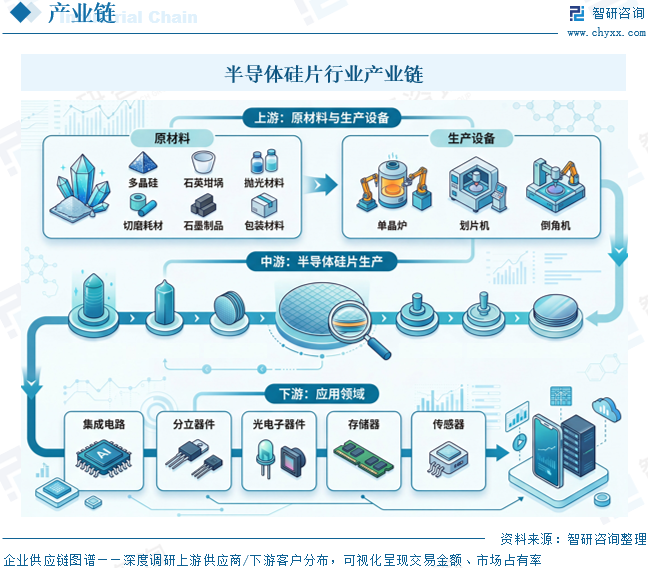

从产业链来看，半导体硅片行业产业链上游主要为原材料及生产设备，其中原材料主要包括多晶硅、石英坩埚、抛光材料、切磨耗材、石墨制品、包装材料等；生产设备包括单晶炉、划片机、倒角机等。行业中游为半导体硅片生产，包括单晶硅、硅外延片等。行业下游主要应用于集成电路、分立器件、光电子器件、存储器、传感器等领域。

1、全球现状

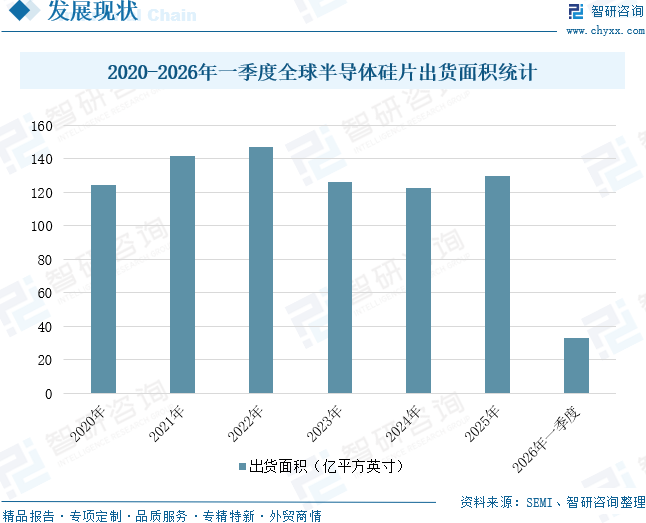

在当今科技飞速发展、数字化转型加速的时代，半导体硅片作为半导体产业的核心基石，正站在产业变革的风口浪尖，迎来前所未有的发展机遇。2020-2025年全球半导体硅片出货面积呈现波动态势。2020-2022年，受居家办公、5G换机及芯片产能紧缺等因素的影响，全球半导体产业进入上行周期，至2022年，全球半导体硅片出货面积达147.13亿平方英寸，同比增长3.87%，创历史新高。2023年以来，受全球经济衰退、消费电子需求下行、行业去库存以及国际局势紧张等因素影响，半导体行业短期下滑。因部分高产量类别终端需求疲软，2024年晶圆厂利用率和特定用途晶圆出货量受到冲击，整体库存调整速度也随之放缓。2025年受人工智能应用驱动，逻辑芯片用先进外延片与高带宽内存（HBM）用抛光片需求强劲，推动半导体硅片出货面积重回增长趋势。SEMI数据统计，2025年全球半导体硅片出货面积达129.73亿平方英寸，同比增长5.8%。2026年第一季度，全球半导体硅片出货面积达32.75亿平方英寸，同比增长13.1%，环比下降4.7%。主要是AI数据中心驱动先进逻辑、内存及电源管理芯片用硅需求持续强劲；工业半导体需求亦随库存去化而回温。但智能手机与PC出货疲软，部分因产能优先转向AI高频带宽内存（HBM），导致常规内存供应趋紧。

硅片是芯片制造的“地基”，分尺寸来看，半导体硅片的尺寸（以直径计算）主要有2英寸（50mm）、3英寸（75mm）、4英寸（100mm）、6英寸（150mm）、8英寸（200mm）与12英寸（300mm）等规格。自2011年以来，6英寸及以下小尺寸硅片的需求持续存在，但受技术升级、大硅片供给增加等因素的影响，6英寸及以下小尺寸硅片出货面积基本维持在相对稳定水平。当前，全球半导体硅片市场最主流的产品规格为8英寸硅片和12英寸硅片。2019年起，受全球贸易摩擦及全球智能手机、汽车销量下滑的影响，8英寸半导体硅片的出货面积持续下滑，至2020年下滑至29.46亿平方英寸。由于宏观经济波动和消费电子产品需求放缓，8英寸半导体硅片的出货面积下滑至2025年的21.89亿平方英寸。12英寸半导体硅片自2000年以来市场需求增加，出货面积不断上升。2020-2024年，由于移动通信、计算机等终端市场持续快速发展，12英寸半导体硅片出货面积从85.05亿平方英寸扩大至92.94亿平方英寸。SEMI数据显示，2025年12英寸硅片贡献全球硅片出货面积的78.8%。受益于AI算力、数据中心与存储芯片需求拉动，叠加传统领域需求复苏，12英寸硅片行业正进入上行周期。

长期以来，半导体行业受下游需求波动与技术迭代周期等因素影响，呈现出周期性波动与长期上涨并存的发展态势。作为产业链上游的核心基础材料，半导体硅片的行业周期直接受制于整体半导体行业的景气波动。从销售额来看，2020-2022年全球半导体硅片销售额整体呈现逐年增长的态势。2023年以来，受半导体终端需求疲软和宏观经济的影响，全球半导体硅片销售额有所下滑。2025年全球半导体硅片销售额为114.02亿美元，同比下降1.21%。主要源于传统半导体应用需求疲软、价格环境尚未改善。

2、中国现状

硅片作为半导体芯片的基础衬底材料，对于纯净度、表面平整度、清洁度和杂质含量的要求非常高，生产流程较为复杂，包括单晶生长、切片、研磨、抛光、清洗和检测等主要环节，各环节设备技术壁垒极高。硅片持续向大尺寸方向发展，当前半导体主要使用8英寸和12英寸大硅片。硅片已初步实现国产化，但大硅片的国产替代仍任重道远。8英寸硅材料在车规级、电子消费品等领域市场需求相对稳定，12英寸硅片广泛应用于逻辑与存储芯片等制造领域；AI及高性能计算等新兴技术的发展，极大地推动了12英寸硅材料的需求，未来国产替代空间较大。我国半导体硅片行业起步较晚，2022年硅片国产化率仅为9%，随着国内主要硅片厂商的扩建产能及在下游客户的突破，至2024年8英寸硅片国产化率达55%，但12英寸硅片刚实现0到1的突破，国产化率仅为10%。从需求量来看，中国半导体硅片行业需求量从2015年的6.43亿平方英寸增长至2025年的31.3亿平方英寸，年复合增长率为17%。未来，随着国产替代进程加速以及下游需求持续释放，我国半导体硅片行业有望迎来更广阔的发展空间。

2014年起，随着中国各半导体制造生产线投产、中国半导体制造技术的不断进步与中国半导体终端产品市场的飞速发展，中国大陆半导体硅片市场步入了高速发展阶段。受全球半导体周期影响，2023年中国半导体硅片市场规模下滑至123.3亿元，同比下降10.8%。此后，得益于国内芯片制造产能的持续扩张以及全球半导体行业于2024年开始企稳回暖，中国半导体硅片市场规模恢复增长势头。2025年，行业市场规模达到146亿元，同比增长12.3%。展望未来，中国半导体产业仍处于快速发展阶段，发展空间广阔，为半导体硅片行业提供了持续增长的内在动力与市场支撑。

1、竞争格局

半导体硅片行业具有技术难度高、研发周期长、资金投入大、客户认证周期长等特点，全球半导体硅片行业进入壁垒较高，行业集中度高。从全球竞争格局来看，半导体硅片市场主要由日本、德国、韩国及中国台湾等国家和地区的龙头企业主导，其中日本信越化学、日本胜高、德国世创、韩国SK Siltron以及中国台湾的环球晶圆占据着重要地位。与此同时，中国大陆半导体硅片核心生产商也在加速成长，代表企业包括上海超硅、沪硅产业、TCL中环、立昂微、有研硅、中欣晶圆、西安奕材、上海合晶、中晶科技等，逐步形成了以国际巨头为主导、本土企业奋力追赶并积极突破的竞争态势。

2、企业产品规格及产能情况

中国大陆的半导体硅片企业主要生产150mm及以下的半导体硅片，仅有少数几家企业具有200mm半导体硅片的生产能力。2017年以前，300mm半导体硅片几乎全部依赖进口。2018年开始，随着国内半导体硅片厂商300mm产线逐渐投产，打破了300mm半导体硅片国产化率几乎为0%的局面。

近年来，中国大陆半导体硅片行业在技术突破与产能扩张方面取得显著进展，多家代表企业已具备200mm及300mm硅片的生产能力。其中，上海超硅拥有设计产能70万片/月的300mm半导体硅片生产线以及设计产能40万片/月的200mm半导体硅片生产线。TCL中环在8英寸和12英寸领域均有布局，8英寸月产能约20万片，12英寸月产能达70万片，并计划在2026年将12英寸产能进一步提升至100万片/月。西安奕材在12英寸硅片领域表现尤为突出，截至2025年末，公司产能合计超过85万片/月，全年出货量全球市占率约6.8%，位居12英寸硅片领域国内第一、全球第六；随着第二工厂产能达产，将具备约120万片/月产能，全球市占率约10%，有望成为国内第一、全球前五。总体来看，我国半导体硅片行业正从依赖进口向自主供应加速转变，大尺寸硅片国产化进程持续深入。

1、从尺寸迭代向性能跃升转变

半导体硅片的发展重心正从单纯扩大直径尺寸，转向提升材料内在性能与晶体完美度。下游先进制程对硅片的表面平整度、晶格缺陷密度及重金属杂质含量提出更高要求，推动硅片制造向原子级别精度控制演进。同时，外延片、退火片及绝缘体上硅等高端产品占比逐步提升，以满足功率器件、射频芯片及传感器等特殊应用需求。未来，硅片性能的深度优化将成为替代尺寸竞赛的关键方向。

2、需求驱动从消费电子向多元场景扩散

传统依赖于个人电脑与智能手机的硅片需求增长动力正在减弱，而汽车电子、工业控制、物联网及新能源等新兴领域对硅片的需求占比持续攀升。这些场景对硅片的可靠性、耐高温及长寿命特性提出差异化要求，促使硅片制造商调整产品开发路线。随着智能化设备从消费端向产业端全面渗透，硅片作为物理世界与数字世界的连接基底，其应用广度正在被重新定义。

3、制造模式向绿色低碳与循环利用演进

半导体硅片行业正面临日益严格的环保与碳排放约束，推动制造过程从高能耗、高消耗传统模式向绿色低碳方向转型。减少生产过程中的化学品使用量、提升切削液与超纯水的循环利用率，以及开发硅片切割废料的回收再提纯技术，正成为行业关注焦点。与此同时，采用可再生能源供电以及构建产品碳足迹追溯体系，也将逐步融入硅片制造商的长期运营战略之中。
