严格统计周期：2026年7月30日—8月5日（GMT+8，含首尾两日）

一、本周核心结论

1. AI先进封装的竞争焦点正在从“有没有产能”转向“能否扩大封装面积、提高交付规模并控制总成本”。日月光提高领先制程先进封装业务目标；台积电据报探索局部硅桥路线；英特尔继续推进超大尺寸EMIB/Foveros封装。

2. FOPLP出现较明确的商业化节点。日月光310×310毫米全自动FOPLP产线预计于2027年第一季度量产；玻璃基板未来12个月内仍难进入大规模量产，说明面板级封装与玻璃基板的成熟度不能简单等同。

3. 晶圆键合正由传统HBM内部堆叠进一步走向逻辑—存储垂直集成。三星展示zHBM概念，把HBM垂直放置在AI加速器上方，指向更短互连、更高带宽密度和更复杂的热管理。

4. 中国本周较明确的新增进展来自颀中科技与奕成科技协同。双方围绕Bumping、高密度RDL、板级系统封装、异构集成及先进玻璃载板展开合作，国产化路径开始从单点工艺向能力链条延伸。

二、表1：本周要闻概览

筛选说明：Amkor第二季度业绩发布于7月27日，早于本期起始日；Yole Group相关报告发布于7月17日；盛合晶微、通富微电、华天科技、深科技等主要项目公告早于本周，均未作为本期新增新闻收录。

三、全球与中国市场分类

1. 全球：晶圆级2.5D/3D封装形成三条技术路线

台积电继续以CoWoS体系追求高互连密度，但据报正在探索更灵活的局部硅桥结构。传统CoWoS-S借助完整硅中介层获得高带宽和低延迟，却面临中介层面积、晶圆利用率和成本压力。局部硅桥只在高速互连区域使用硅结构，其余区域采用有机基板，更适合超大尺寸封装和定制ASIC。由于该项目尚未得到公司正式确认，当前应视为潜在研发路线，而非已量产产品。

英特尔的优势来自EMIB与Foveros组合，以及对超大封装面积的持续投入。局部桥接不需要完整覆盖全部封装区域，理论上能够在控制硅面积的同时承载更多计算Chiplet和HBM；但超长底填路径、翘曲、空洞和热应力，会成为封装尺寸继续扩大的关键限制。

三星则把晶圆键合从存储内部堆叠拓展至逻辑—存储垂直集成。zHBM把存储放在AI加速器上方，以缩短信号路径并提升带宽密度；该架构还可在存储与加速器之间加入定制IP层，显示先进封装正从物理互连走向系统架构共同设计。

图1  CoWoS、桥接封装与zHBM三条AI先进封装路线

2. 全球：板级与面板级封装进入量产准备阶段

日月光给出了本周最明确的FOPLP量产时间表：310×310毫米全自动产线预计于2027年第一季度进入量产。相较圆形晶圆，方形面板在制造大尺寸RDL中介层时具有更高的面积利用潜力，并有机会降低单位封装成本。

不过，面板级封装的成本优势并非由面板尺寸自动决定。大面积RDL均匀性、面板翘曲、芯片贴装精度、模塑材料应力、单板良率和返工能力，都会影响最终有效成本。量产阶段需要验证的是单位合格封装成本，而不仅是单块面板能够承载多少芯片。

日月光同时判断，玻璃基板未来12个月内不会进入量产。玻璃核心和TGV具有低翘曲、尺寸稳定及高频低损耗潜力，但仍需解决通孔一致性、金属化、玻璃裂纹、边缘崩裂和长期可靠性。因此，近期FOPLP更可能先依赖成熟载体与RDL工艺，玻璃基板属于中期技术储备。

图2  FOPLP量产准备与玻璃基板成熟度的阶段差异

3. 中国：从凸块制造向板级系统集成延伸

颀中科技过去以显示驱动芯片凸块和封测见长。本周披露的信息显示，公司通过对奕成科技增资，计划补足高密度RDL、板级系统集成与异构集成能力，并共同推进先进玻璃载板研发。

颀中苏州凸块产线在完成整改、设备检修和校验后已全面恢复生产。其产业意义不只在于恢复现有产能，更在于尝试建立“Bumping—高密度RDL—板级系统封装—异构集成”的连续能力。对于中国本土企业而言，这条路径比直接挑战最先进CoWoS或高密度混合键合更具现实可执行性。

严格统计周期内，长电科技、通富微电、华天科技、盛合晶微、晶方科技、深科技、甬矽电子、气派科技、汇成股份、物元半导体、佛智芯等企业未发布新的先进封装技术或量产公告。因此，本期不以时间范围外项目补齐公司覆盖。

图3  中国先进封装由Bumping向高密度RDL与板级系统封装延伸

四、表2：晶圆级与板级/基板级封装进展对比

 五、关键技术趋势

趋势一：超大封装成为AI算力升级的共同方向

AI加速器需要容纳更多计算裸片、I/O裸片和HBM堆叠，封装面积正在突破传统光罩尺寸。台积电探索局部硅桥、英特尔推进超大EMIB封装、日月光布局大面积FOPLP，技术路径不同，但共同目标都是在不无限增加完整硅中介层成本的情况下扩大集成面积。

封装服务商由此开始影响芯片架构、HBM数量、功耗、热设计和交付周期。对于AI芯片客户，先进封装已不再是晶圆制造完成后的被动环节，而是产品定义和系统性能的重要约束。

趋势二：FOPLP进入商业化窗口，玻璃基板仍处中期验证

日月光将FOPLP量产时间明确到2027年第一季度，使未来数个季度成为客户验证和良率爬坡的关键阶段。FOPLP最值得跟踪的指标包括RDL线宽/线距、面板翘曲、贴装精度、单板良率、有效产出，以及相较晶圆级方案的真实成本优势。

玻璃基板量产节奏慢于FOPLP，说明两者不能被视为同一条即时商业化路线。玻璃核心和TGV更可能率先进入对尺寸稳定性、高频性能和大面积互连有更高要求的高端应用，而非立即替代全部有机基板或面板载体。

趋势三：HBM堆叠由并排集成向垂直逻辑—存储融合演进

当前主流2.5D架构把GPU或ASIC与多颗HBM并排放置在中介层上。zHBM则将HBM直接置于加速器上方，使逻辑与存储之间的连接进一步缩短。若实现量产，这类架构可能显著提高带宽密度，但也会放大热管理、供电、晶圆键合良率和失效裸片成本问题。

因此，zHBM更适合被视为未来逻辑—存储共同设计方向，而非已经确定的短期HBM替代方案。其商业化需要存储、逻辑、封装和散热体系同步成熟。

趋势四：中国企业由单点工艺走向能力闭环

中国企业在凸块、WLCSP、传统FC和存储封测方面已有一定规模，但在大尺寸RDL、板级系统集成和高端异构封装方面仍相对薄弱。颀中与奕成的协同说明，本土企业正在通过投资、产线恢复和联合研发，尝试形成连续工艺能力。

短期更可行的国产化路径，是先在Bumping、高密度RDL、板级封装、存储封装和大尺寸载板系统集成中建立稳定良率和客户交付，再向高密度混合键合及逻辑—存储垂直集成推进。

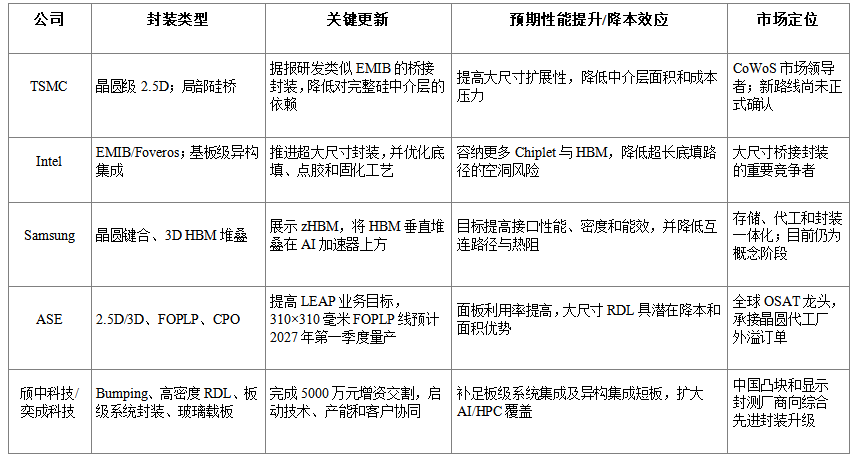

六、表3：竞争格局快照

图4  AI先进封装路线在性能、面积扩展与成本效率之间的定位

七、政策与供应链影响

严格统计周期内，未检索到针对先进封装服务或制造企业的新出口限制、补贴政策或监管规则。短期最大的供应链约束仍是高端2.5D封装产能不足，以及HBM、先进封装基板和大尺寸RDL能力难以同步扩张。

• AI芯片客户将更加重视双封装来源，降低对单一CoWoS产能的依赖。

• ASE等OSAT在2.5D/3D、FOPLP及CPO领域获得更高订单可见度，但仍需与晶圆代工厂共享工艺定义和客户验证。

• 中国封测企业拥有国产化窗口，但必须先通过大尺寸RDL、封装良率、热管理及可靠性认证，才能从本地订单进入高端AI客户体系。

• 玻璃基板、TGV和高密度混合键合在短期内仍属于验证型能力，不宜以规划产能替代实际客户量产判断。

八、三大最具战略意义的趋势

1. 桥接封装成为完整硅中介层之外的重要路线

台积电据报探索局部硅桥，说明局部桥接的成本和面积优势正在对传统完整硅中介层形成现实吸引力。投资者应关注正式客户订单、量产良率和封装报价；研发团队应比较完整中介层、RDL中介层与局部硅桥在带宽、热阻、面积和成本上的差异。

2. FOPLP将在2027年迎来关键量产窗口

日月光把FOPLP量产节点明确至2027年第一季度，使2026年下半年成为工艺验证、客户导入和良率爬坡的重要阶段。业务决策者需要关注的是有效合格产出和单位成本，而不是单纯的面板尺寸。

3. 先进封装由2.5D并排集成走向3D逻辑—存储共设计

三星zHBM展示存储直接位于计算芯片上方的远期方向。该路线可能提高带宽和密度，但也会使热管理、供电、晶圆键合和成品良率变成更加复杂的系统工程。对中国企业而言，近期更现实的路径仍是建立Bumping、高密度RDL、板级系统封装和大尺寸封装能力。

九、后续重点关注

• TSMC：是否正式确认局部硅桥封装，以及与CoWoS-L、CoWoS-R之间的定位。

• Intel：超大尺寸EMIB/Foveros封装的外部客户订单、良率和商业交付时间。

• ASE：310×310毫米FOPLP客户验证、良率爬坡及2027年第一季度量产进度。

• Samsung：zHBM的热管理、晶圆键合间距、客户合作和量产路线。

• 颀中科技/奕成科技：高密度RDL、先进玻璃载板和板级系统封装项目的样品、订单与产能落地。

• 中国头部封测企业：长电科技、通富微电、华天科技、盛合晶微和甬矽电子后续是否发布严格周内可核验的2.5D/3D、FOPLP或HBM封装进展。

说明：本文为公开信息整理与产业分析，不构成证券投资建议。媒体报道而未获公司正式确认的技术路线，均已在文中标明其信息属性。
