今日闲来无事，拆解一个朋友寄过来的台式机电源。这个电源是撒哈拉海盗V690玩家版，功率500W，说实话，这个功率放在现在攒机还是太小了，怎么着也得一个1000W往上的。

输出五个电压等级，3.3V的22A，5V的15A，+12V的30A，-12V的0.3A，以及一个+5VBS待机电压，电流为3A。-12V早期主要用于RS-232串口，用来连接调制解调器、老式的串口打印机等等，还有模拟电路会用到正负电源供电。但是现在这玩意已经基本没啥用了，就算电源上有保留也是为了兼容那些老设备。

拆解从这个风扇网盖开始。

里面的灰尘还好，不是很厚，推测尚未达到灰电平衡。

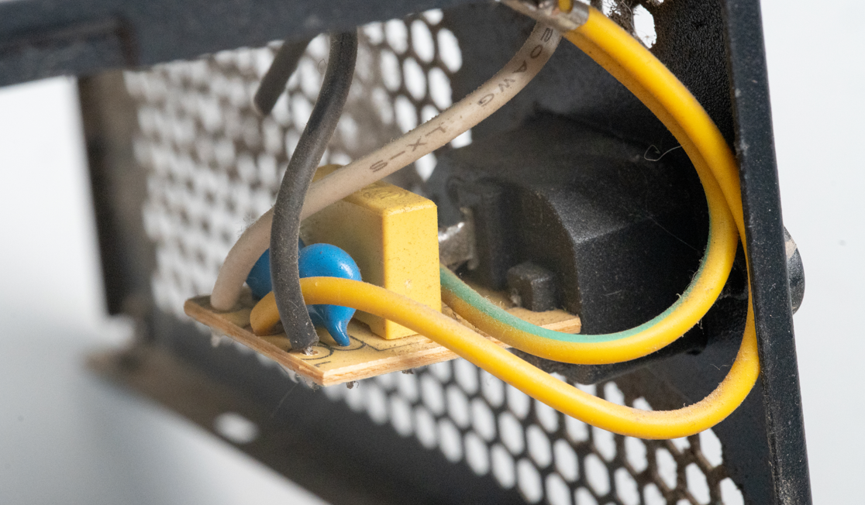

电源品字插孔后面有一个小电路板，上面有X电容和Y电容，这是第一道防护。

拆下来的电源板。看样子采用了双管正激拓扑。其中较大的变压器所在的拓扑，负责把高压降低到+12V，并进一步降低到5V和3.3V，承担了绝大部分的功率输出，而另一个小一点的辅助变压器所在的辅助开关电源电路，只要市电接通就会工作，并产生+5VSB待机电压，用于实现主板唤醒、开机等电源管理工作。

这是电源输入之后的处理电路，经过了共模滤波电感、安规电容、整流桥、CBB电容、NTC热敏电阻、共模电感、输入电容等等。输入电容是220uF，450V的电解电容。

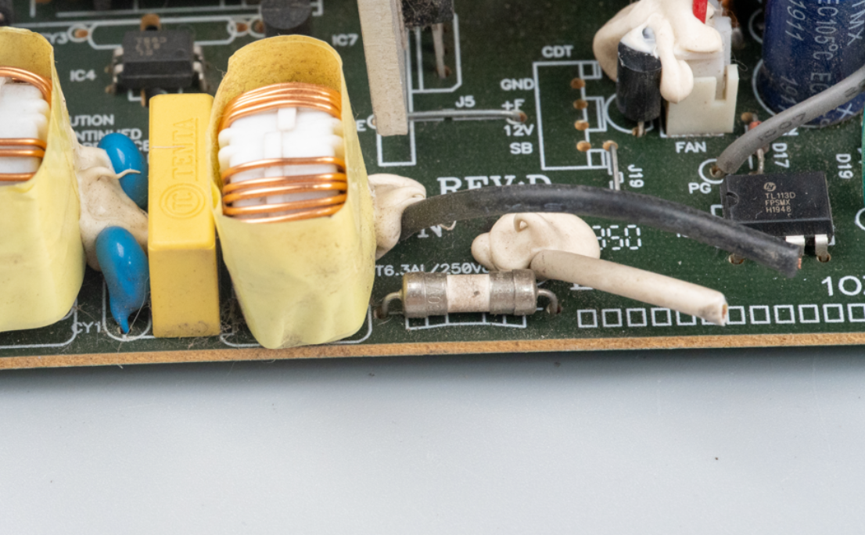

其中市电输入处还有一个6.3A、250V的一次性保险丝。

NTC热敏电阻规格为5D13。

整流桥和CBB电容特写。

这是两个变压器。

输出侧，一堆电容。不同电压输出通道有自己的输出电容。

板子上总共用了两颗MBR20H100CT，这是1对共阴极的肖特基二极管，正向压降850mV，电流20A。里面的一对二极管一颗负责整流，另一颗负责续流，主要负责将变压器降压后的高频交流电转化成直流电，最终输出就是+5VSB电源。

这两颗MBR3045C也是内置了一对共阴极的肖特基二极管。正向压降550mV，电流30A，用于整流输出12V电源。

这里有一颗TL431，作为反馈器件。

这个散热片是铝合金材质，挺厚的一个，上面的孔还有内螺纹，用来给TO-220封装的功率管散热效果应该不错。

整个电源板采用单面板结构，一面安排铜箔和贴片元件及走线，另一面放置插焊元件。强电和弱点采用了完全隔离，尤其在光耦部分有挖槽。

板子上也采用了这种放电齿，但是看样子这个放电齿从来没生效过。

500W的功率放在现在显然是不够用的，但是它的硬件设计依然严格遵循ATX规范，用双管正激拓扑、肖特基整流、TL431精密反馈，构建出了这个从220V交流到各路直流输出的完整电源稳压降压路径。这种老旧电源产品的拆解，并不存在什么实质性的意义，这更像是一次电子产品考古，去看看10年前甚至20年前的古人们打游戏、工作时，所采用的能源供应链路是什么，从而去感受他们的情绪、气息，从而在脑海里还原出他们的生活场景，哈哈。突然发现那些古人里就有我。
