前几天楼下开理发店的小哥给我一个坏掉的充电器让我拆解。据他说是放在室外充电的时候下雨导致损坏了。

这个充电器的输出电压是72V，电流约2.8A。也就是说功率大概200W，25年的货，到现在也就一岁多一点，可谓英年早逝啊。

拆开看到里面确实有点脏，像是不久前被水泡过的样子。

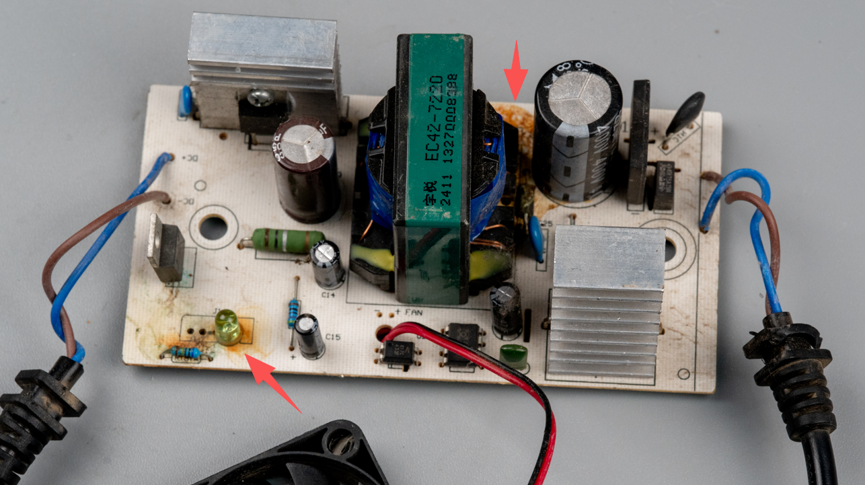

电路板上部分地方有锈迹。

输入用到了一个5A的保险丝，一个NTC热敏电阻用来降低上电浪涌。GUB封装的整流桥，丝印610表示正向整流电流为6A，最大反向电压为1000V。

输入电解电容容值82uF，耐压400V。

NTC热敏电阻的规格为3D-11。

变压器特写。

变压器后面的输出电容，容量330uF，耐压100V。

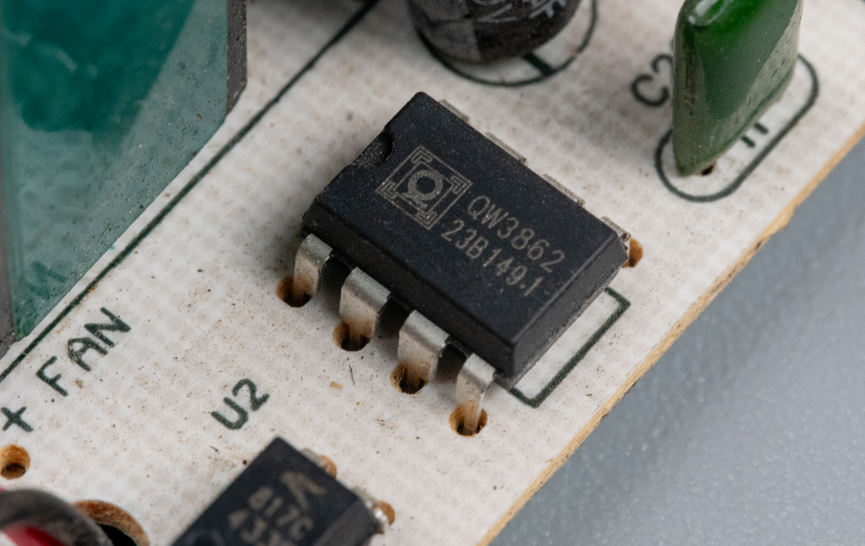

高压侧控制芯片的型号是QW3862，网上找不到资料，但是据说和UC3842引脚4和引脚3有区别。不得不说，TI的UC3842这个系列的芯片真的是AC-DC的殿堂级鼻祖，后面有多少品牌多少型号的AC-DC都是基于这款芯片搞出来的啊。

这里采用了一个快恢复二极管UF806F，耐压600V，电流8A。

MOS管采用的是来自NXP的PSMN030-150P，这个管子耐压150V，电流55.5A，导通阻抗24毫欧。

翻到板子背面，才发现事情比较严重了。

电源输入处的铜皮已经被腐蚀殆尽，应该是板子这部分泡水之后，220V市电依然在导通，导致在这里产生了电解水的化学反应。最终的下场就是电路板本身被腐蚀。

板子背面，输出侧有一个XED329T，据查这是一个充电控制芯片，不需要TL431作为电压基准芯片。左上角的一些贴片器件的电路也被腐蚀得很严重。

板子中间这颗二极管，看起来应该是从外壳的散热栅格滴了一滴水在这个二极管的旁边，水滴刚好把二极管两个引脚都包裹起来了，导致因为电压差而产生了电离反应。

这个充电器，小哥的意思是让我看看能不能修，我看了感觉修不了。首先，受损最严重的是承受功率最大的电源输入处的铜皮，另外，不确定板子上器件有无损坏，一旦有，这种器件都找不到原型号替代。反之，这种充电器的生产成本是真低啊，对标买个全新的估计更省事也更靠谱。

上网一搜，72V20AH的充电器价格便宜得吓我一跳。从22到58元随便选，任何一款都是销量上万的，我知道它可能卖的便宜，但是我没想到它能卖这么便宜。看来不修是极其正确的选择啊。
