多回路、复杂联锁开发棘手？天行CFC赋能过程控制项目开发

工控工程师在做项目时，总少不了要面对一些复杂的现场控制难题。大多数PLC工程师习惯用梯形图LD写开关逻辑，也常配合ST结构化文本处理复杂运算。但只要遇上成套设备、化工、水处理、电站这类带大量模拟量、多级联锁、复杂信号流转的过程控制为主的项目，两种方式都会让人头疼。

整套设备的控制逻辑牵扯无数传感器信号与联动回路：信号从哪采集？经过哪些运算？异常时怎么触发停机保护？现场参数不对该去哪找源头？

面对这些痛点，传统方案局限性显而易见：

梯形图擅长简单逻辑，可回路一多，整屏网络堆叠在一起，信号脉络极难理清；ST文本精准，但流程全藏在文字里，排查故障需要在变量、函数间反复跳转。

想要一眼看透全盘逻辑？天行CFC连续功能图给出了更贴合流程思维的图形化方案：不用堆砌梯形网络，也不用通篇敲文本，直接拖拽功能块连线搭出完整控制链路。一张图看清整套设备信号流转，让设计、查错、复用全流程更省心。

控制逻辑一目了然

顺着信号连线读懂整套工艺

CFC（Continuous Function Chart，连续功能图）是一种图形化编程方式，可以说是面向流程、模拟量和联锁场景的可视化搭积木编程。

工程师只需把运算、比较、PID、电机联锁等功能块拖入画布，填好参数并用线条对接输入输出引脚，整套控制链路就能完整呈现。现场采集的液位、压力和开关信号从哪里进入，经过怎样的缩放、比较或联锁处理，最终驱动哪个阀门或泵机，顺着信号连线就能清晰梳理出来。

它与大家熟悉的梯形图各有所长。对比而言，梯形图更适合单机开关、电机启停等离散逻辑。CFC则适配多回路、模拟量运算、多级联锁和上下游联动等过程控制场景，完全符合工程师梳理工艺流程的逻辑习惯，新人接手项目也能快速看懂。

当控制逻辑变得复杂，直接看到清晰的流程，远比去推测代码之间的调用关系更高效。

不只是画图

而是可运行的工程程序

传统局限：

普通画图工具只能画结构示意图，画完无法下装控制器，最终还是要手动重写一遍梯形图或ST代码。

天行CFC解法

画布上的模块、连线、参数与时序均可真实编译，完整覆盖项目全生命周期。

图形化搭建

拖拽模块、连线、标注注释，快速搭建多回路联锁逻辑。

编译静态查错

程序校验时自动识别变量类型不匹配、空连线、时序冲突等问题，直接在图表上标注出错的块/线路。

一键下装设备

搭建完成的图表直接编译下载到控制器，驱动现场设备运行。

在线故障定位

设备现场运行异常，故障代码能直接跳转至图表对应模块、引脚，不用翻几十页梯形图或海量文本。

大型项目分层管理

复杂多回路逻辑也条理清晰

现场痛点：

真实工程绝不会只有一页逻辑。真实工程逻辑庞大，全部堆在一张图上会导致页面极度臃肿，无法兼顾整体与局部。

天行CFC解法

通过分层管理与结构化封装，让大型项目层次分明。

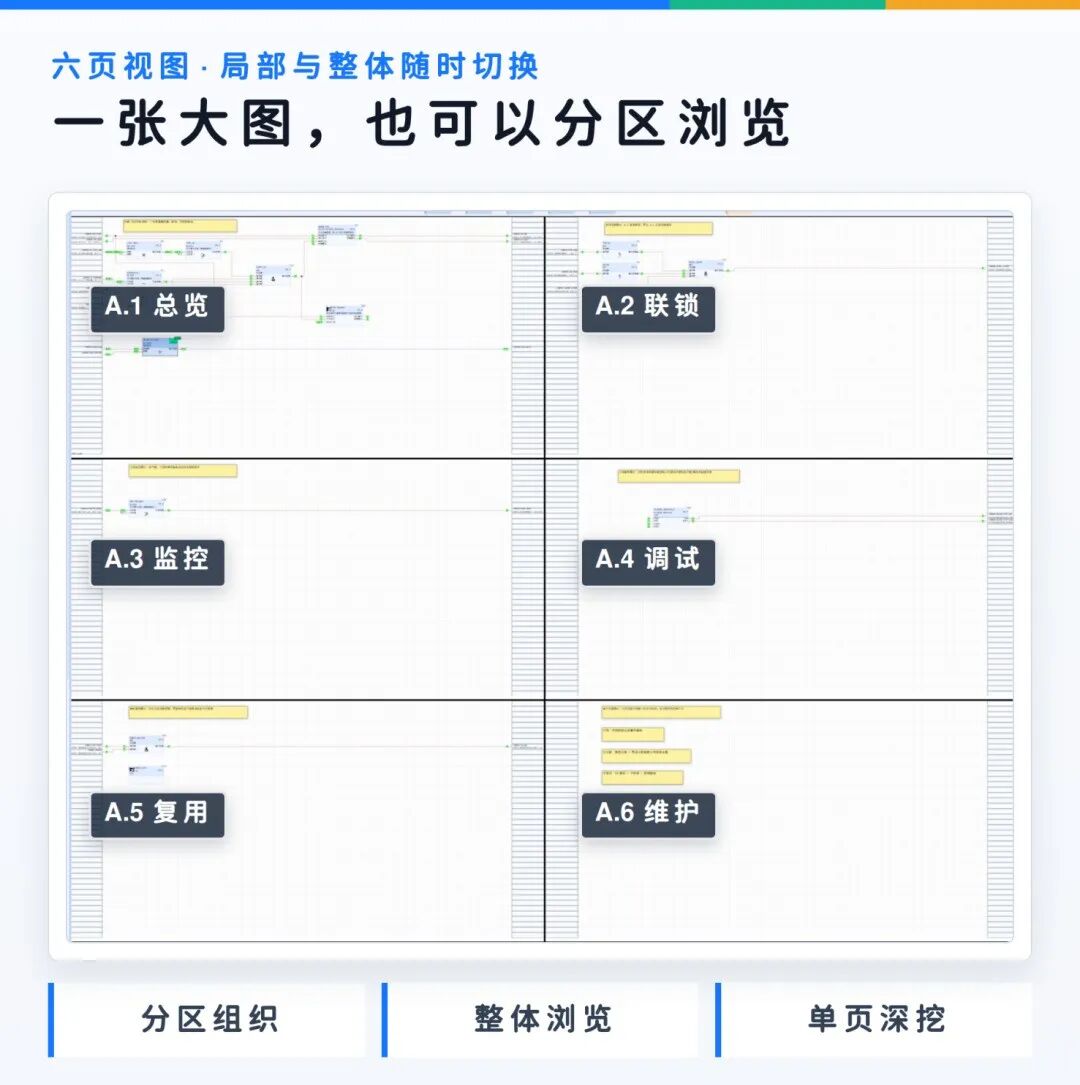

多视图支持

支持多页图形编辑，并提供单页、六页等不同视图，方便工程师在局部细节与整体结构之间自由切换。

子图表封装

当控制逻辑继续增长，工程师可以使用子图表把一段逻辑封装起来。子图表在外层表现为一个可连接、可排序的模块，打开后又拥有自己的页面、内部模块、注释和连线。常见逻辑可以被拆分、组织与复用，图表结构也更接近工程系统本身的层次关系。

FB模式沉淀

支持用CFC方式定义可复用的Function Block，直接作为标准模块调用。从项目逻辑到可复用模块，CFC让工程经验得以被图形化地沉淀下来。

调试不用反复翻程序

实时数据直接标在信号线上

现实痛点：

调试是工控最耗工时的环节，联锁误触发、泵机无法启动等故障排查极为繁琐。

传统方案局限：

传统梯形图调试需要逐行切换网络查看触点状态，ST代码要频繁切换变量表核对数值，全程全靠人脑推演信号流转。

天行CFC解法

天行CFC在线监控模式下，液位、压力、运算结果和联锁状态全部实时标注在图表对应的连线上，顺着数据流就能精准定位数值异常的环节。

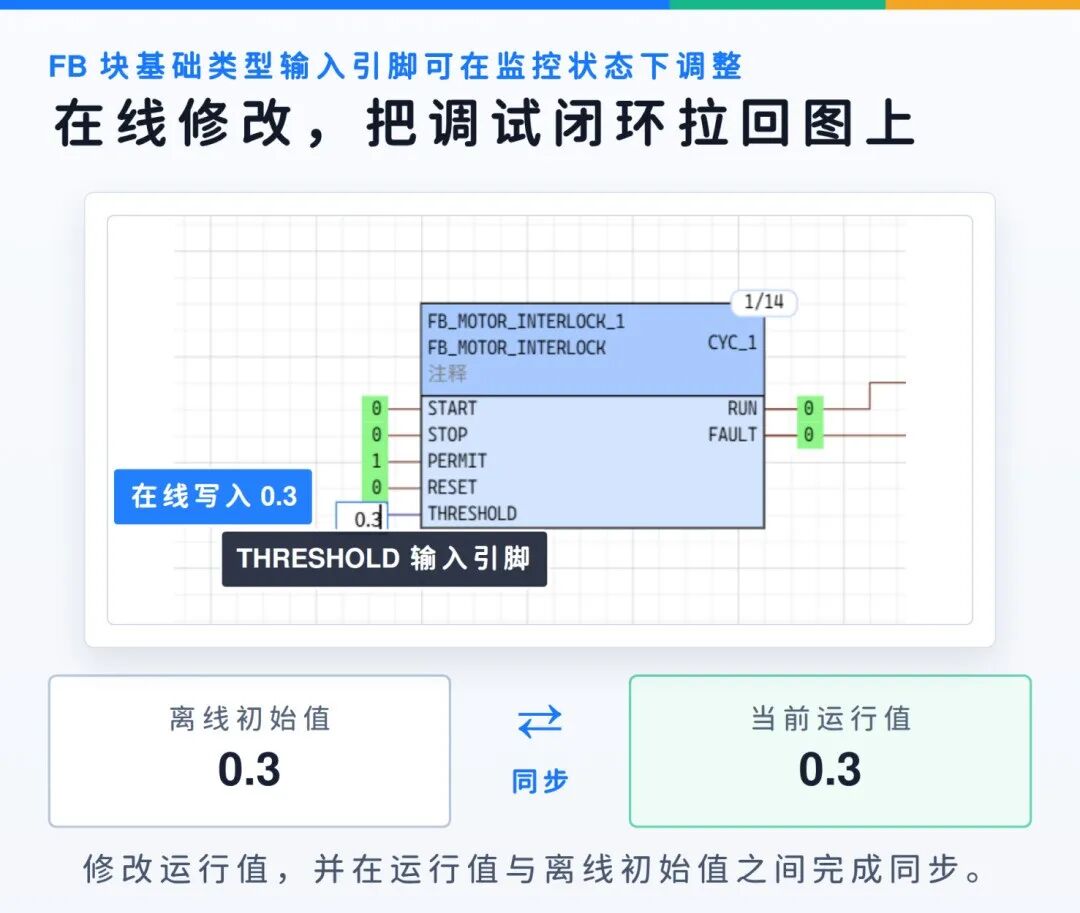

调试阶段还能直接在功能块输入引脚在线修改数值，也可以在运行值与离线初始值之间进行同步，用更短的路径完成调试闭环。调整后一键同步至控制器，不用来回切换编辑界面，大幅提升调试效率。

成熟逻辑一键复用

新项目不用从零搭建

现实痛点：

工控行业大量项目存在高度相似的回路，比如同款水泵控制、标准化液位调节和通用安全联锁。

传统方案局限：

复用仅靠复制一段代码再手动改变量名，不仅繁琐，还容易漏改误改。

天行CFC解法

天行CFC支持完整逻辑块、整片分区以及嵌套子图表的一键复制粘贴，复制时会同步保留全部连线、参数和注释，直接粘贴到新页面或新项目，稍加调整即可投入使用。

企业多年积累的成熟流程控制经验，能以完整图形化CFC结构沉淀并复用，大幅压缩新项目的开发周期。

告别难懂代码

让工控项目更好交接维护

现实痛点：

老工程师离职留下一堆晦涩代码，新人接手看不懂，设备出问题没人会修。

天行CFC解法

天行CFC带来三大核心优势，完美解决项目维护难题。

全可视化

整套控制流程清晰可见，新人快速上手，交接零门槛。

精准故障定位

编程、运行两种场景自动诊断，问题直接锁定到图形模块，排查再不盲目。

标准化复用

常用控制逻辑封装成标准模块，形成企业专属工控知识库。

写在最后

纵观整套方案，天行CFC用一条直观呈现的信号链路，把交织在代码深处的工艺流程清晰还原，让原本繁琐的设计搭建、现场调试、成熟复用与长期维护变得一目了然。

但这并不是要取代梯形图LD或结构化文本ST。梯形图LD依旧是单机离散开关、电机基础启停逻辑的首选，ST文本在复杂数学算法、批量数据处理场景也更简洁高效。天行CFC真正的价值，在于精准适配多模拟量回路、多级联锁、多设备联动这类复杂流程场景，填补了传统方案在大型项目中可读性弱、调试繁琐的短板，为流程类工控项目提供更适配、更高效的图形化解法，全方位优化过程控制工程师的工作体验。
