充电头网第4105篇拆解报告。
前言
SATECHI推出了一款ChargeView 240W 6C氮化镓桌面充。这款产品最高支持240W超大总输出功率，并配备了多达6个USB-C接口，能够轻松满足MacBook、iPad、iPhone及Apple Watch等设备同时快充的需求。
该产品正面配备了一块实时智能显示屏，能直观地展示当前的总输出功率和各个接口的独立分配功率，还能实时反馈设备的温度状态，让快充状态变得清晰可见。
此外，通过附带的支架，用户既可以选择竖立摆放以最大程度节省桌面占用，也可以选择卧式上仰45°放置，方便线缆插拔与理线。
在快充兼容性方面，其兼容PD3.2/AVS、PPS、QC5等多种主流快充协议，单口最高140W，总体最高240W输出，能够为各类轻薄本、游戏本及旗舰手机提供满血补电体验。
下面，充电头网就为大家带来这款SATECHI 240W 6C氮化镓桌充的详细拆解。
产品外观
包装盒正面印有SATECHI品牌Logo、产品外观图以及产品卖点。
包装盒背面详细展示了多设备同时充电的实际桌面场景。
包装内含充电器主机、IEC 60320 C78字型电源线以及专属的桌面直立支架。
附带的交流电源线一端为美规插脚，另一端为IEC 60320 C78字型插头。
充电器正面面板采用高光亮面亚克力材质，一字排开六个USB-C输出接口，面板上方隐藏智能显示屏。
机身主体采用深空灰配色的磨砂质感外壳，顶部中心印有SATECHI品牌Logo，整体极具商务科技感。
正面六个USB-C接口均采用黑色胶芯，接口边缘处理平整。
搭配随机附赠的支架，充电器可以稳固地竖立放置在桌面上，大幅节省桌面的纵向占用空间。
除了竖立摆放外，还可以卧式摆放。上仰45°更方便插拔。
卧式放置时，正面视觉效果如图所示。
充电器顶部俯视视角如图。
在机身顶部的边缘处设有一枚细长的实体按键，按压手感清脆，主要用于切换屏幕页面以及显示方向。
充电器侧面采用圆润的弧线过渡，没有任何多余的线条与装饰，边缘处理圆滑，手感更好且不割手。
充电器背部居中设有IEC 60320 C78字型交流输入插座，左侧镭雕印有FCC、CE、UKCA等多地认证标识。
机身底部印有详细的产品规格参数。
产品名称：ChargeView 240W Desktop Charger
型号： MN25STI05
输入： 100–240V~ 50/60Hz 3.5A Max
总输出： 240.0W Max
C1/C2 PD 3.2：
5.0 / 9.0 / 15.0V 3.0A (45.0W Max)
20.0V 5.0A (100.0W Max)
28.0V 5.0A (140.0W Max)
AVS:
9.0–15.0V 2.67A (40.0W Max), 15.0–20.0V 2.0A (40.0W Max), 15.0–28.0V 5A (140.0W Max)
PPS:
5.0–21.0V 5.0A (100.0W Max)
C3/C4 PD 3.0：
5.0 / 9.0 / 15.0V 3.0A (45.0W Max)
20.0V 5.0A (100.0W Max)
PPS:
5.0–11.0V 5.0A (55.0W Max), 5.0–21.0V 5.0A (100.0W Max)
C5/C6 PD 3.0：
5.0 / 9.0V 3.0A (27.0W Max)
15.0V 2.0A (30.0W Max)
20.0V 1.5A (30.0W Max)
PPS:
5.0–11.0V 2.72A (30.0W Max)
C1+C2+C3+C4+C5+C6： 70W + 70W + 30W + 30W + 20W + 20W
中国制造
产品尺寸重量
测得附带的交流电源线长度约为1.5米。
测得充电器机身长度约为109.87mm。
测得充电器宽度约为92.42mm。
测得充电器厚度约为38.41mm。

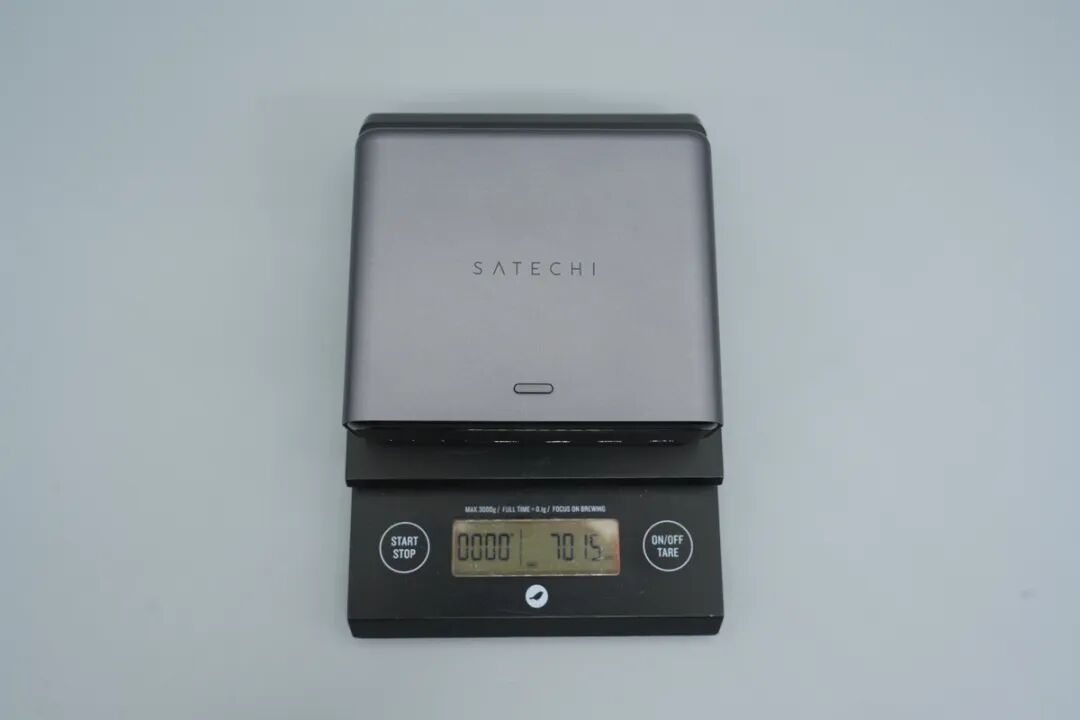

测得其重量约为701.5g。

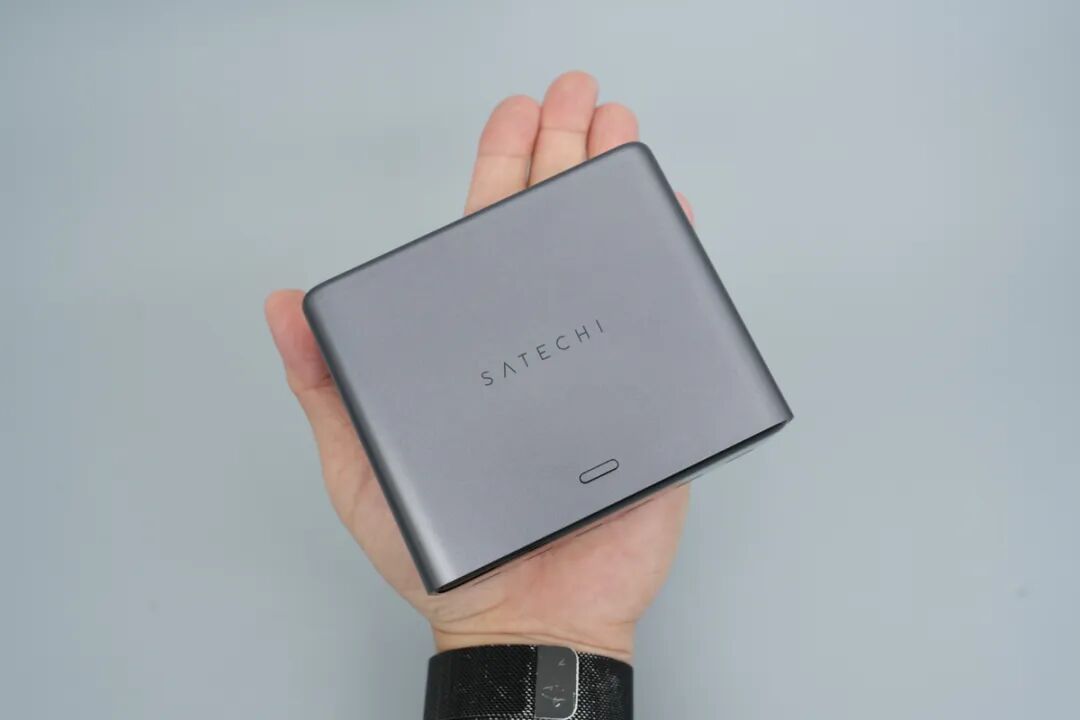

将产品拿在成年男性手中，大小如图所示。
产品快充兼容性
使用POWER-Z KM003C测得C1口支持QC3+、FCP、AFC、PD3.2/AVS/PPS、QC5、DCP、Apple 2.4A等多种主流充电协议。
相关阅读：

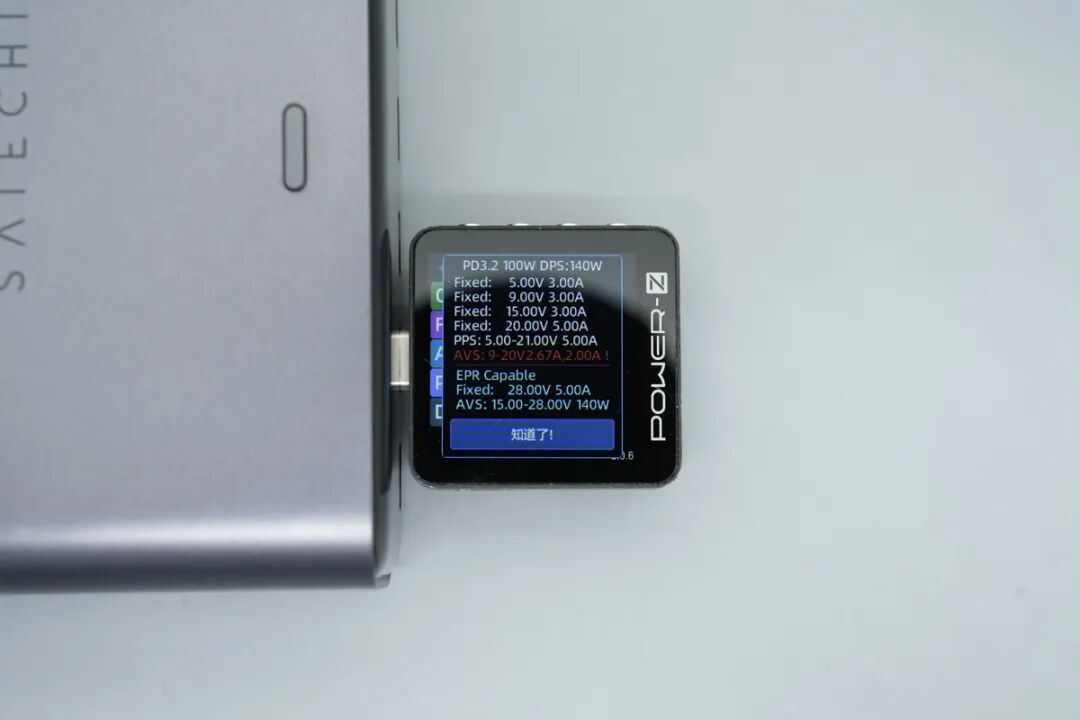

读取C1口的PDO报文，显示其具备5V3A、9V3A、15V3A、20V5A、28V5A五组固定电压档位，9-20V 2.67A、15-28V AVS档位以及5-21V 5A PPS档位。
相关阅读：
测得C2口兼容性与C1相同。
C2口PDO也与C1口相同。
使用POWER-Z KM003C测得C3口支持QC3+、FCP、AFC、PD3.0/PPS、QC5、DCP、Apple 2.4A等多种主流充电协议。

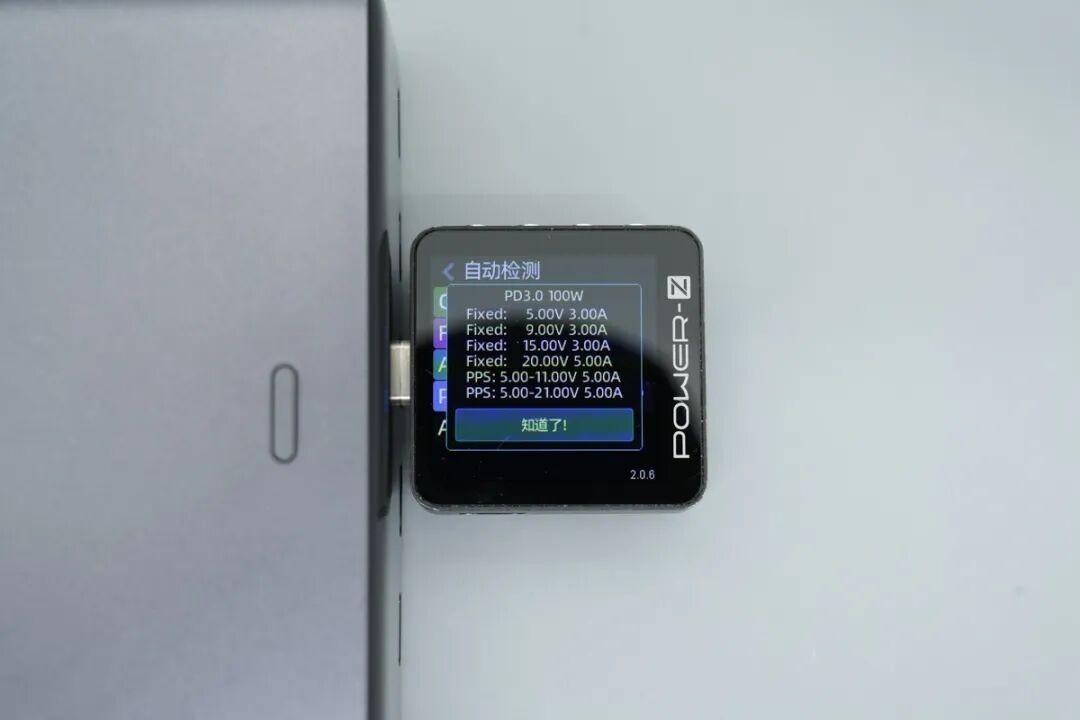

读取C3口的PDO报文，显示其具备5V3A、9V3A、15V3A、20V5A四组固定电压档位以及5-11V 5A、5-21V 5A 两组PPS档位。
测得C4口与C3口兼容性相同。
PDO也相同。
使用POWER-Z KM003C测得C5口支持QC3+、FCP、AFC、PD3.0/PPS、QC4+、DCP、Apple 2.4A等多种主流充电协议。
读取C5口的PDO报文，显示其具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位以及5-11V 2.7A一组PPS档位。
测得C6口与C5口兼容性相同。
PDO也相同。
使用该充电器C1口为MacBook Pro进行充电，测得输入电压27.45V，电流4.72A，输入功率达到129.69W，成功开启PD3.1 140W快充。
相关阅读：
产品显示屏展示
充电器正面面板内部隐藏了一块液晶智能显示屏，未连接任何线缆且处于待机状态时，屏幕总功率页面显示0W字样。
切换详细功率显示页面，均显示--W字样。

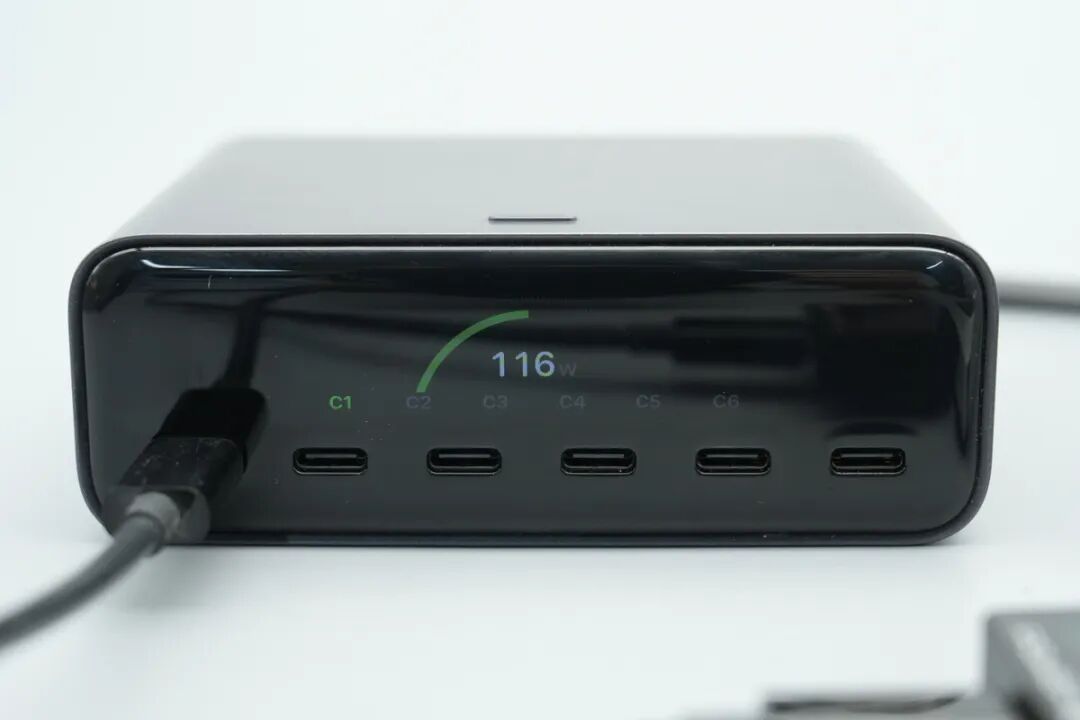

当C1口连接笔记本电脑进行充电时，屏幕可实时显示当前充电总功率。
详细功率显示页面中屏幕C1对应位置会高亮，并显示当前充电功率。
通过顶部按键切换页面，屏幕还能显示出内部温度状态图标，帮助用户实时监控设备运行的温度。
简单看过产品外观以及快充兼容性，下文正式进入拆解环节。
产品PCBA全貌解析

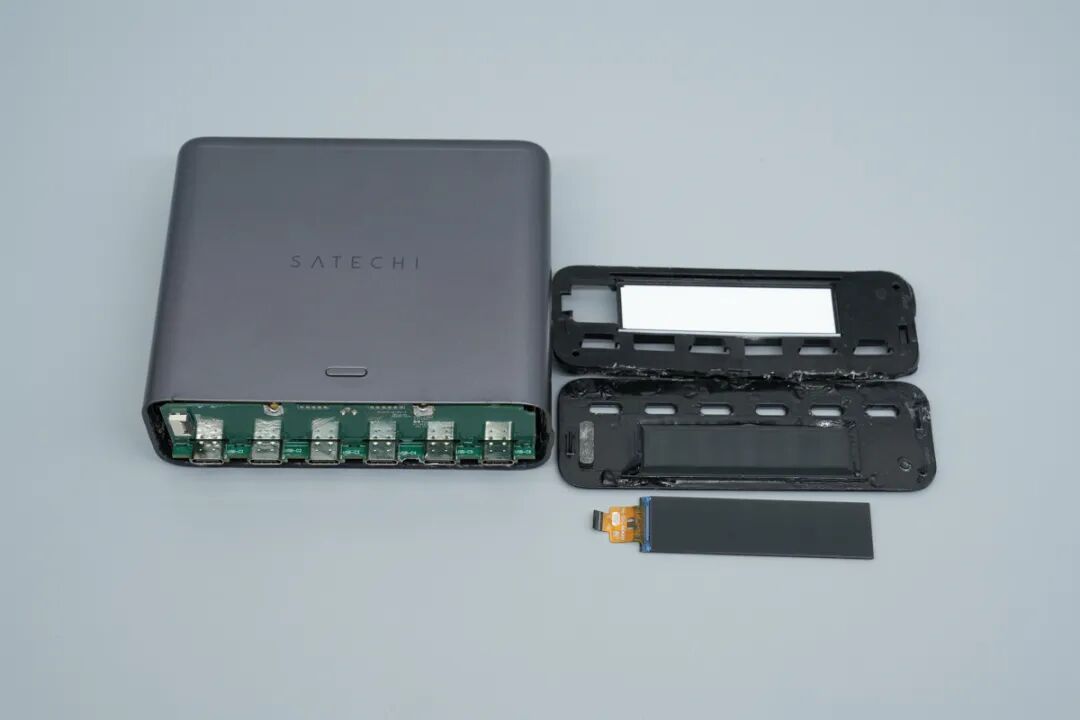

打开充电器正面的亮面盖板，可以看到内部的显示屏模块以及支撑架。
去除屏幕模块后可见六个USB-C母座。
PCBA模块整体被大面积的黄铜散热片覆盖，保障了高功率运行下的散热性能。
另一面同样覆盖黄铜散热片。
使用游标卡尺测得带散热片的PCBA模块长度约为87.43mm。
PCBA模块宽度约为103.29mm。

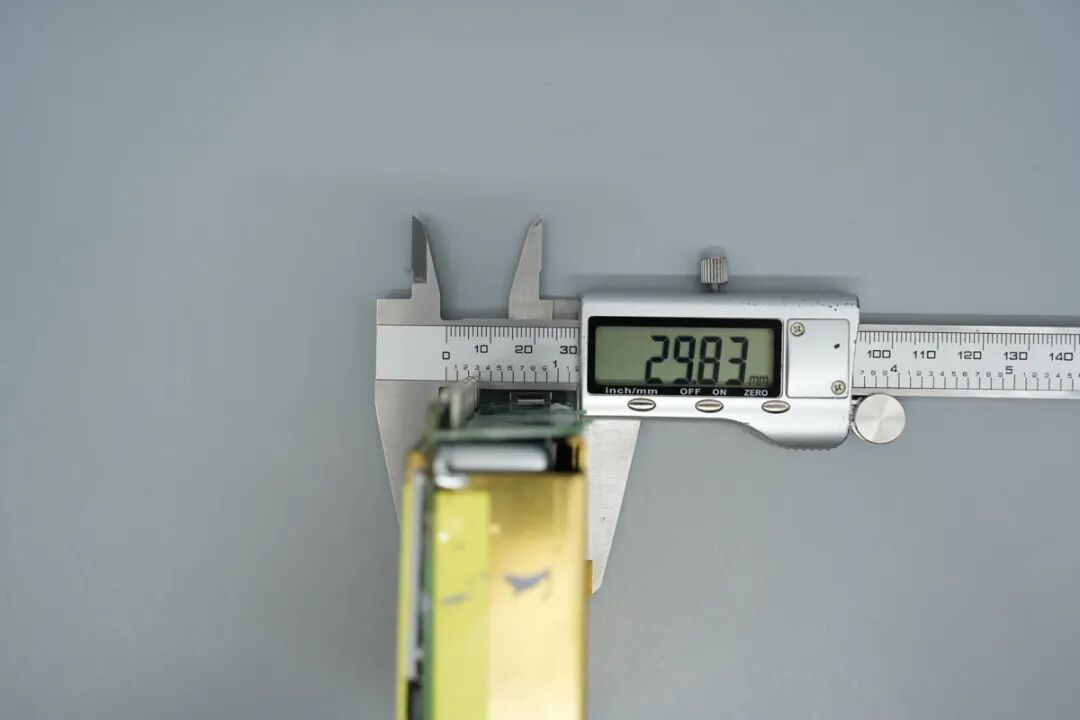

PCBA模块厚度约为29.83mm。
分离散热片，可以看到内部元器件之间注满了灰色的导热胶。
可见产品PCBA模块由底部主板、侧面整流桥小板以及屏显小板组成。

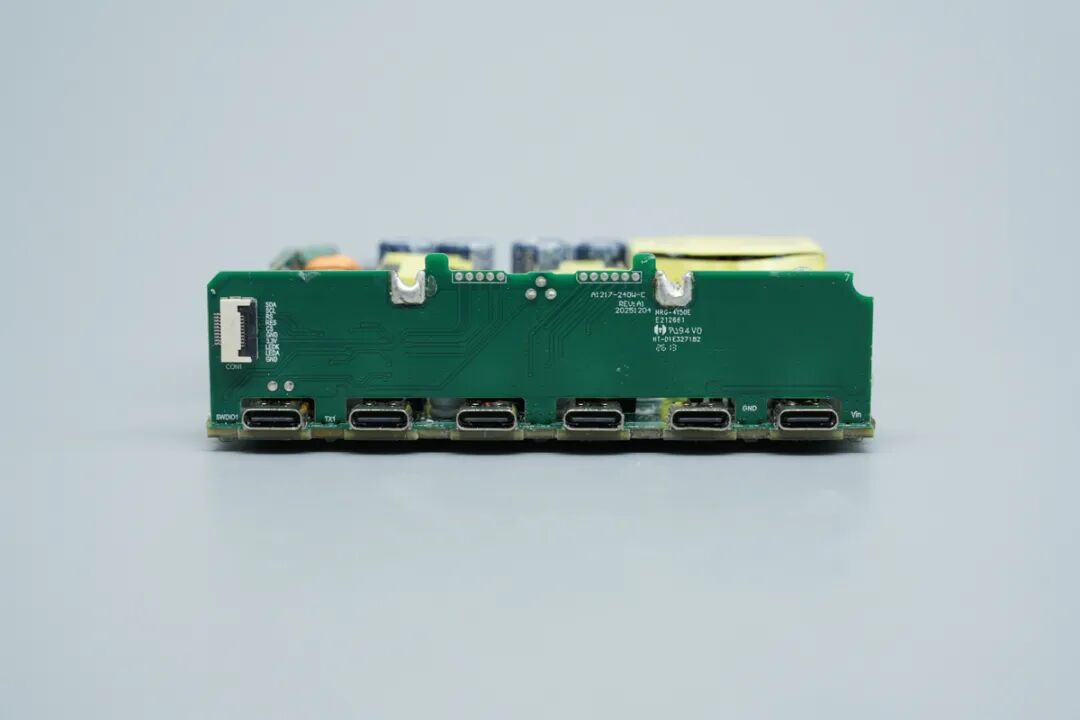

清理掉导热胶后，可见屏显小板插接在快充输出端。
PCBA尾部交流输入侧特写，输入母座旁边设有EMI滤波电路。
一侧可见变压器、PFC升压电感、输出滤波电容以及滤波电感等。
另一侧可见共模电感以及整流桥小板。
将两块小板以及薄膜电容分离。
PCBA主板正面元器件拆除后的布局非常规整。
主板背面走线清晰，初次级之间设有明显的镂空隔离槽，保障安全隔离距离。
初级侧独立整流小板正面特写。
整流小板背面特写。

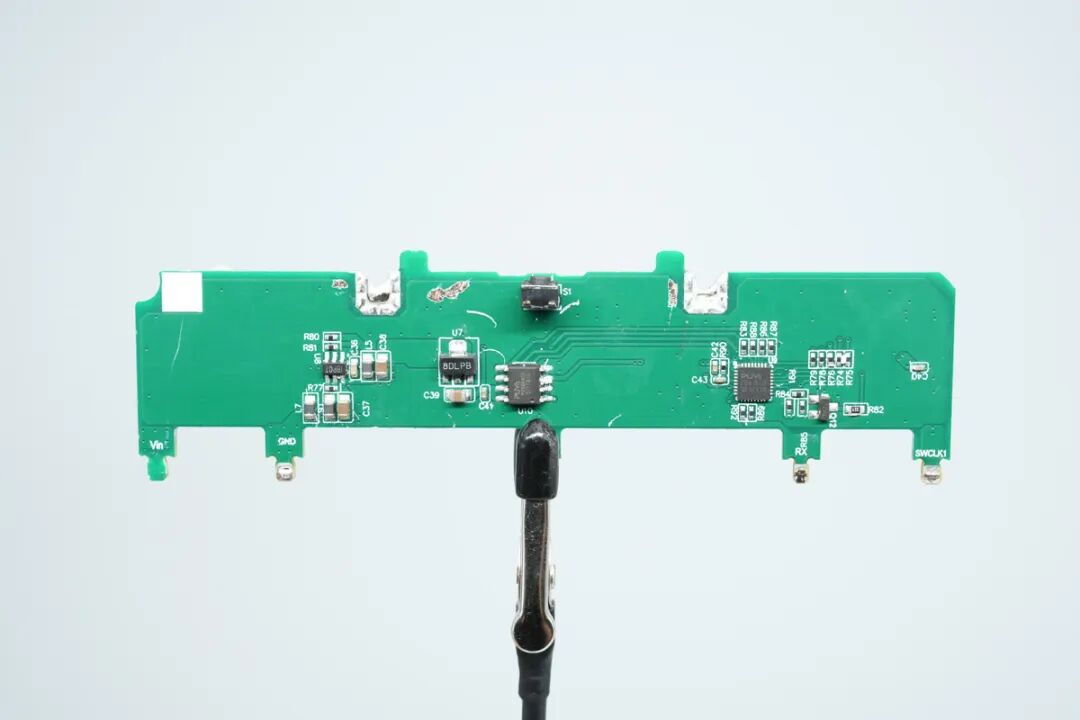

屏幕控制独立驱动小板背面特写。
屏幕驱动小板正面特写。
整体可见产品采用PFC+HWLLC+SR开关电源架构。
初级侧电路解析
交流输入端延时保险丝过流保护。
一颗压敏电阻来自松田，丝印10D681K。
一颗X2电容来自STE松田，用于滤除EMI干扰。
一颗扁平双线并绕共模电感。
主动整流桥控制器特写，型号TEA2208T，来自NXP恩智浦，采用SO14封装，这颗芯片用于驱动整流管，替代传统二极管整流桥，大幅降低发热损耗。

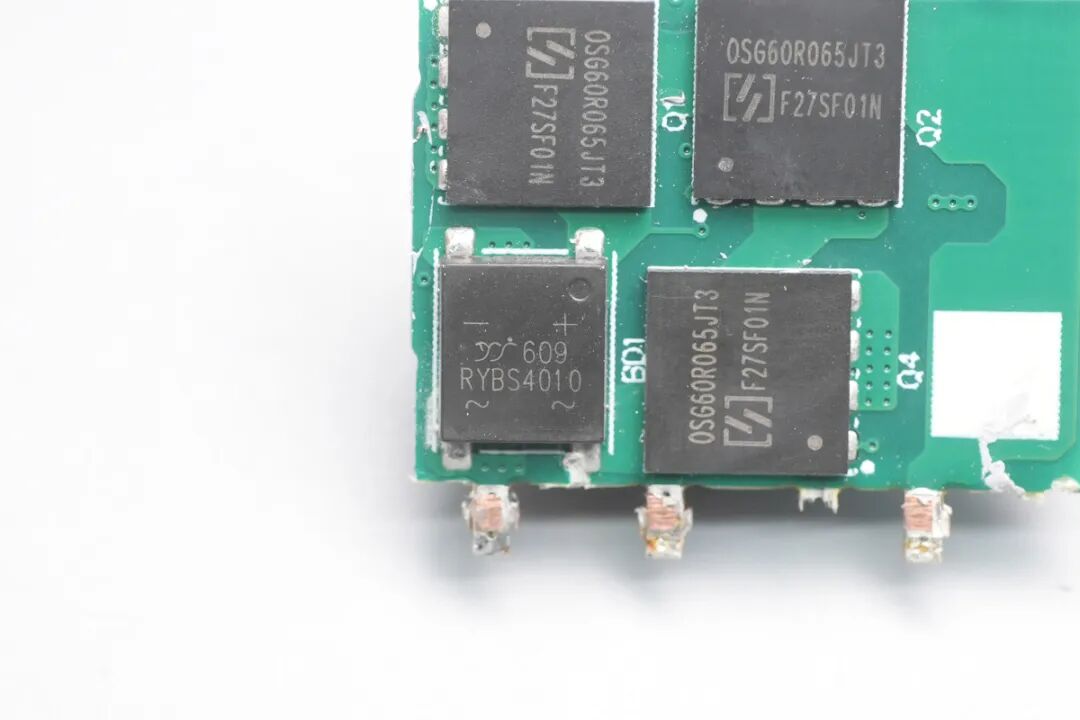

一颗MOS管来自Oriental东微，型号为OSG60R065JT3F，NMOS，耐压650V，导阻65 mΩ，采用PDFN 8*8封装。
另外三颗东微OSG60R065JT3F MOS，共计四颗配合控制器组成高效率桥式整流。
另外还设有一颗整流桥来自YJ杨杰，型号为RYBS4010，规格为1000V 4A，采用YBS封装。
初级侧四颗高压滤波电解电容来自Koshin东佳，单颗规格为420V 39μF。
主板上为主控芯片供电的电容来自CapXon丰宾，规格为35V 68μF。
Renesas瑞萨RRW11011是一款高性能 AC/DC 初级侧数字控制器，在DFN16封装内集成了交错式PFC+HWLLC拓扑，最高支持500W输出与3 W/cm³ 的超高功率密度。
芯片全面兼容USB PD3.1/3.2规范（5V–48V），核心优势在于采用瑞萨专利的自供电与直接采样技术，无需变压器辅助绕组即可大幅精简外围电路，同时兼具极高的转换效率与超低待机功耗，非常适合高功率快充适配器、电视电源及电动工具等应用。

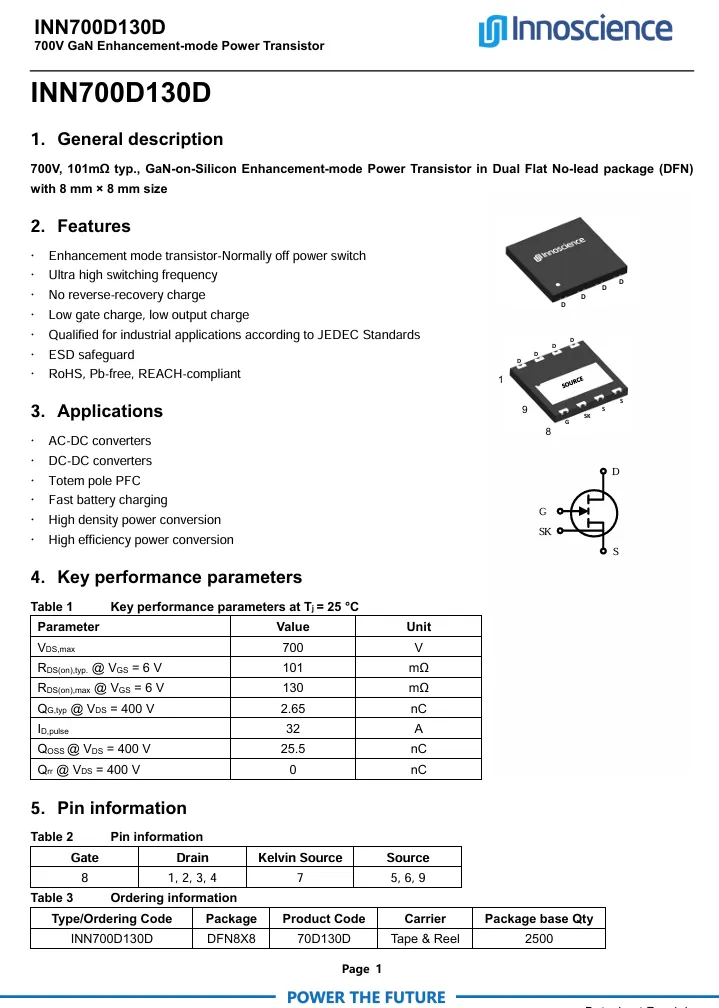

PFC开关管采用Innoscience英诺赛科INN700D130D，这是一颗耐压700V的增强型氮化镓开关管，导阻为101mΩ，支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷。
该芯片符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用，采用DFN8*8封装。
另一颗PFC开关管同样采用英诺赛科INN700D130D。
两颗PFC碳化硅二极管来自PINGWEI平伟，型号DESC0665E，规格为650V 6A，采用DFN5*6封装。
一颗PFC谐振薄膜电容来自威庆。
一颗电感。
一颗PFC升压电感，喷码ATQ23-A1217。
另一颗PFC谐振薄膜电容来自威庆。
另一颗PFC升压电感，喷码同样为ATQ23-A1217。
辅助变压器特写，喷码EE10-A1217。
一颗半桥栅极驱动器来自瑞萨，型号为RRW40120，采用SOIC-14封装。该器件集成了独立的高侧和低侧驱动器，并采用分离式输入信号，从而可实现最大的控制灵活性。
两路通道均独立工作，且具有匹配的传播延迟，从而能够在高性能功率变换系统中实现精准时序控制。
两颗LLC开关管同样采用英诺赛科INN700D130D。
变压器喷码PQ32-A1217。
一颗谐振电容同样来自威庆。
一颗光耦丝印1039。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1101K。
特锐祥贴片Y电容资料信息。
相关阅读：
另一颗贴片Y电容为特锐祥TMY1471K。
第二颗特锐祥TMY1471K贴片Y电容。
次级侧电路解析
一颗同步整流芯片同样来自瑞萨，型号为RRW43110，采用SOT23-6封装，该芯片可同时兼容MOSFET和GaN器件。该芯片采用瑞萨专有的无损VDS检测技术，支持多种拓扑结构，开关频率最高可达300kHz。
两颗同步整流管来自Vergiga威兆，型号为VSP2R8N10HS-G，是一颗耐压100V的增强型NMOS，导阻2.3mΩ，采用威兆VitoMOS Ⅱ技术制造，性能更优，导阻更低，采用PDFN5*6封装。
威兆VSP2R8N10HS-G资料如上。
快充输出电路解析
USB-C1对应的协议芯片来自iSmartWare智融科技，型号为SW3578，采用QFN36封装。
相关阅读：
该芯片是一款面向双USB-C口快充应用的高集成SoC，内部集成32bit MCU并集成双路独立的Type-C 逻辑，支持 PD3.2 SPR AVS、PD3.2 EPR AVS、UFCS、SCP/FCP、QC5/4+/4/3+/3.0/2.0、AFC、PE2.0/1.1、TFCP 等多种快充协议，并支持私有协议定制。
SW3578 内置10A高效率开关降压变换器，采用外置双N功率管，支持母线实时调压功能，同时额定输出电流可达 10A，开关频率可在125/180/333/500 kHz四个档位之间配置，并支持轻载 PFM/中重载PWM的自动切换，最大占空比＞99%。
SW3578 支持4.5-32V 宽输入电压，支持三路NMOS驱动控制，使该芯片既能直挂车载电源母线，也便于与外部功率路径或二级DC/DC搭配实现更复杂的供电拓扑。

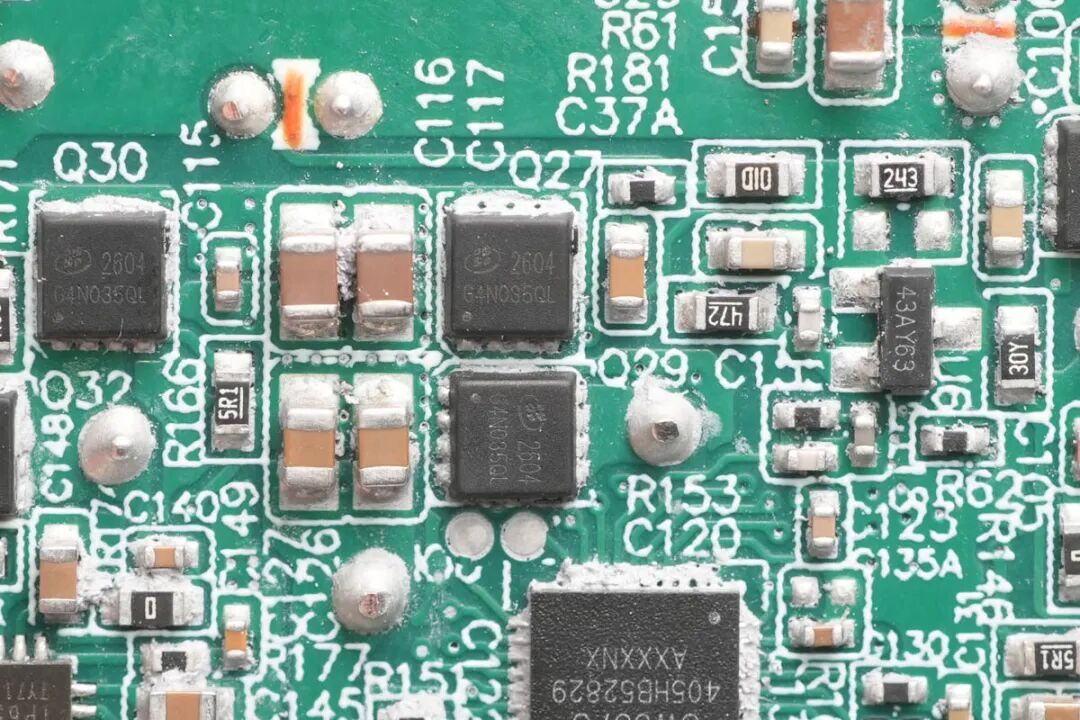

两颗同步降压开关管为ALKAIDSEMI瑶芯微AKG4N035QL，是一颗耐压40V的NMOS，导阻为3.5mΩ，采用PDFN3.3*3.3封装。
对应的VBUS管同样为瑶芯微AKG4N035QL。
USB-C2对应的协议芯片同样为智融科技SW3578。
相关阅读：
为方便整机控制与平台化复用，SW3578内置32bit MCU，提供I²C/UART等数据通信接口。
该芯片支持固件加密与OTA在线升级，支持18路可复用GPIO，以及12bit ADC，待机电流典型仅60 µA，可实现更细致的状态监测、按需点亮与低功耗待机。非常适用于多口快充适配器、智能车充、智能插排等充电设备。
智融科技SW3578的功能框图如上。
USB-C2对应的同步降压开关管同样为瑶芯微AKG4N035QL。
USB-C2对应的VBUS管同样为瑶芯微AKG4N035QL。
USB-C3/C4对应的协议芯片同样为智融科技SW3578。
相关阅读：
SW3578为两路C口分别提供CC/DP/DM、VBUS 检测与放电、独立电流采样和独立功率通路控制，配合内部DAC与环路CV/CC即可在单芯片内完成端口级功率分配、限流和电压编程。
同时该芯片两路端口均支持高边采样，既适配28V/5A等高压大电流输出，又能在长线缆或细线材产生显著压降时，通过更准确的到端电流/电压判断进行电压微调和限流动作，减少掉档与重复协商。
智融科技SW3578多口应用参考图如上。

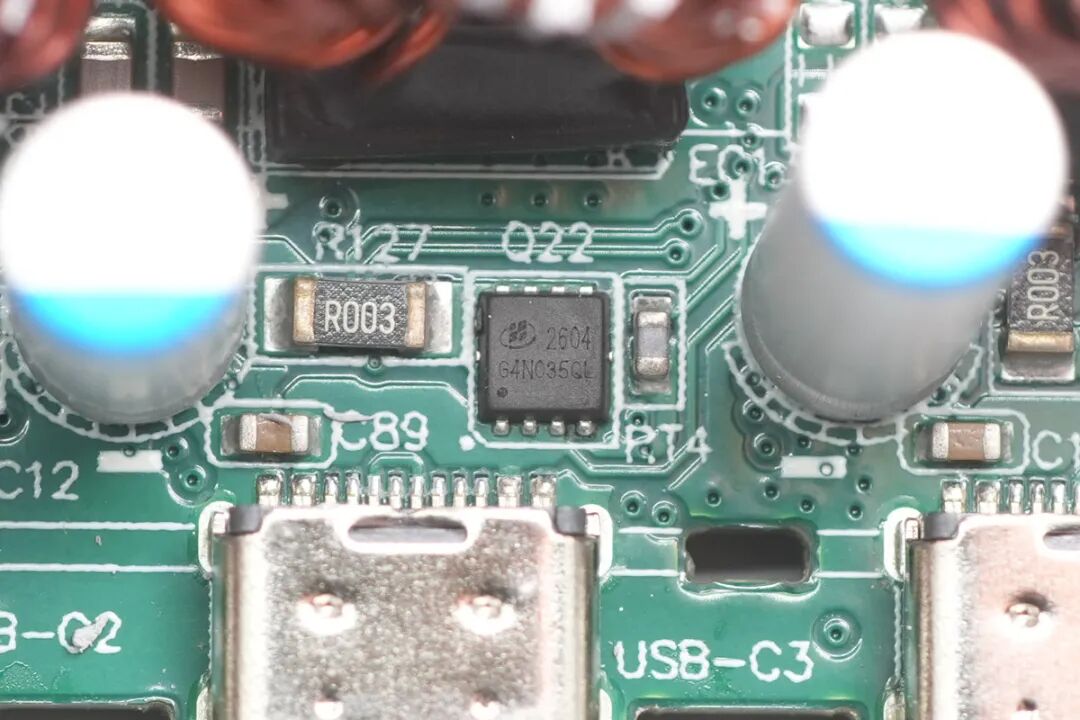

USB-C3对应的同步降压开关管同样为瑶芯微AKG4N035QL。
VBUS管型号也相同。
USB-C4对应的同步降压芯片来自INJOINIC英集芯，型号为IP6550，采用QFN16封装。
USB-C4对应的同步降压开关管同样为瑶芯微AKG4N035QL。
VBUS管型号也相同。
USB-C5/C6对应的协议芯片同样为智融科技SW3578。
USB-C5对应的同步降压开关管同样为瑶芯微AKG4N035QL。
VBUS管型号相同。
USB-C6对应的同步降压芯片为英集芯IP6550。
USB-C6对应的同步降压开关管同样为瑶芯微AKG4N035QL。
VBUS管型号相同。
四颗降压电感。
另外两颗降压电感。
五颗滤波电容来自Polycap柏瑞凯，规格为35V 560μF。
两颗输出滤波电容来自BERYL绿宝石，规格为35V 220μF。
一颗绿宝石35V 220μF输出滤波电容。
一颗绿宝石35V 220μF输出滤波电容。
一颗绿宝石35V 220μF输出滤波电容。
一颗绿宝石35V 220μF输出滤波电容。
两颗绿宝石35V 220μF输出滤波电容。
屏幕驱动电路解析
一颗屏幕驱动MCU来自Puya普冉PY32F031，内置32位ARM Cortex - M0+内核，最高72 MHz 工作频率，内置最大64 KB Flash存储器，最大8KB SRAM以及128 bytes User OTP Data，采用QFN32封装。
一颗NOR Flash同样来自普冉，型号P25Q64SH，采用SOP-8封装，容量64Mbit。
MPS MP2460是一款同步降压芯片，集成了高端和低端功率MOSFET。该器件采用电流模式控制，可实现快速环路响应，能提供高达0.6A的输出电流，采用TSOT23-6封装。
一颗LDO稳压芯片。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
SATECHI ChargeView 240W 6C桌充采用了PFC+LLC+SR的开关电源架构。初级侧搭载了瑞萨RRW11011 PFC+LLC控制器，搭配了四颗英诺赛科INN700D130D氮化镓以及平伟碳化硅二极管。次级侧则由瑞萨RRW43110同步整流控制器搭配威兆半导体的MOS管组成。
输出端方面，6个USB-C接口的降压与协议识别主要由多颗智融科技SW3578降压协议芯片以及英集芯IP6550同步降压芯片负责，辅以瑶芯微MOS管，实现了多口智能功率分配策略。
同时，为了应对240W的发热，PCBA模块正反面均覆盖了厚实的黄铜散热片，内部注满灰色的导热胶，结合东佳、绿宝石、柏瑞凯以及特锐祥电容的加持，确保了这款桌面充的长期使用可靠性。
