前言
最近充电头网拿到一款 100W 双USB-C接口氮化镓快充。这款充电器机身采用经典的黑色小方块造型，外壳表面经过细磨砂处理，质感沉稳且不易沾染指纹。
这款产品的两个USB-C接口快充兼容性一致，支持单口最大100W盲插输出，兼容 UFCS 2.0、PD3.2、QC5、FCP、SCP等市面主流快充协议。
在双设备同时接入时，充电器支持65W+30W的智能功率分配，能够轻松满足一台轻薄笔记本和一部手机同时快充的需求。
接下来，我们将深入拆解充电器，看看其内部用料设计。
产品开箱

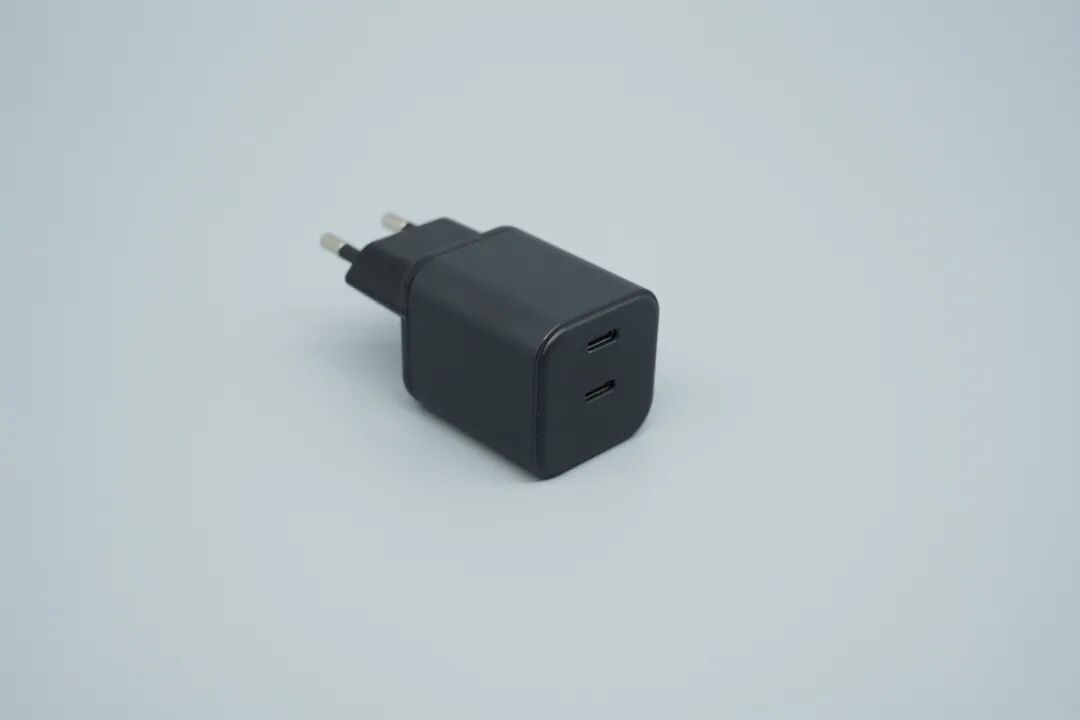

充电器外观采用黑色方正造型设计，外壳表面经过细磨砂处理，质感沉稳，配备欧规插脚及双 USB-C输出接口。
充电器侧面平整简洁。
输出端面板特写，设有两个 USB-C 接口，黑色胶芯，排列整齐。
欧规插脚特写。

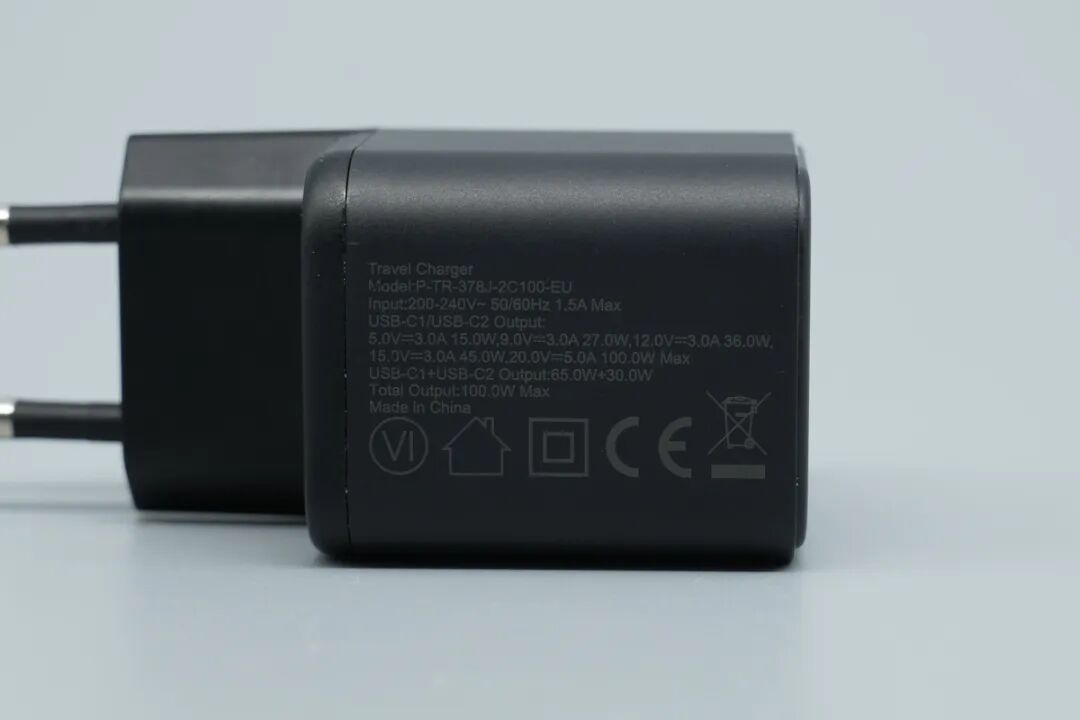

机身侧面印有详细的规格参数信息：
产品名：旅行充电器
型号：P-TR-378J-2C100-EU
输入：200-240V~ 50/60Hz 1.5A Max
USB-C1 / USB-C2：
5V3A , 9V3A , 12V3A , 15V3A, 20V5A
USB-C1 + USB-C2输出：65W + 30W
中国制造
该产品通过了3C认证
产品快充协议测试
使用POWER-Z KM003C测得USB-C1 口支持UFCS2.0、QC3+、FCP、SCP、AFC、PD3.2\AVS\PPS、QC5、DCP、Apple 2.4A快充协议。
相关阅读：
读取USB-C1口的PDO报文，测得具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5.00-21.00V 5.00A PPS档位和9-20V 3A/5A AVS档位。
相关阅读：
读取USB-C1口UFCS协议，支持11.00-21.00V 3.00A档位。
测得USB-C2口协议与C1口完全一致。
读取USB-C2口的PDO报文，与C1口一致。
USB-C2口的UFCS2.0协议与C1口一致。
产品尺寸重量
使用游标卡尺测得充电器机身长度约为42.72mm。
测得充电器机身一边宽度约为35.17mm。
使用电子秤测得充电器整机重量约为115.8g。
将充电器放在成年男性掌心，大小如图所示。
将这款100W充电器与苹果96W原装适配器放在一起对比，可见体积优势十分突出。
电路板整体布局全貌解析
沿输入端缝隙撬开黑色机身外壳，抽出内部电源模块。
交流输入端插脚通过内部金属夹片与PCBA连接供电。
抽出PCBA模块，可见整体包裹灰色导热灌封胶提升整体机械强度与散热性能。
拆解后测得内部PCBA长度约为54.59mm。

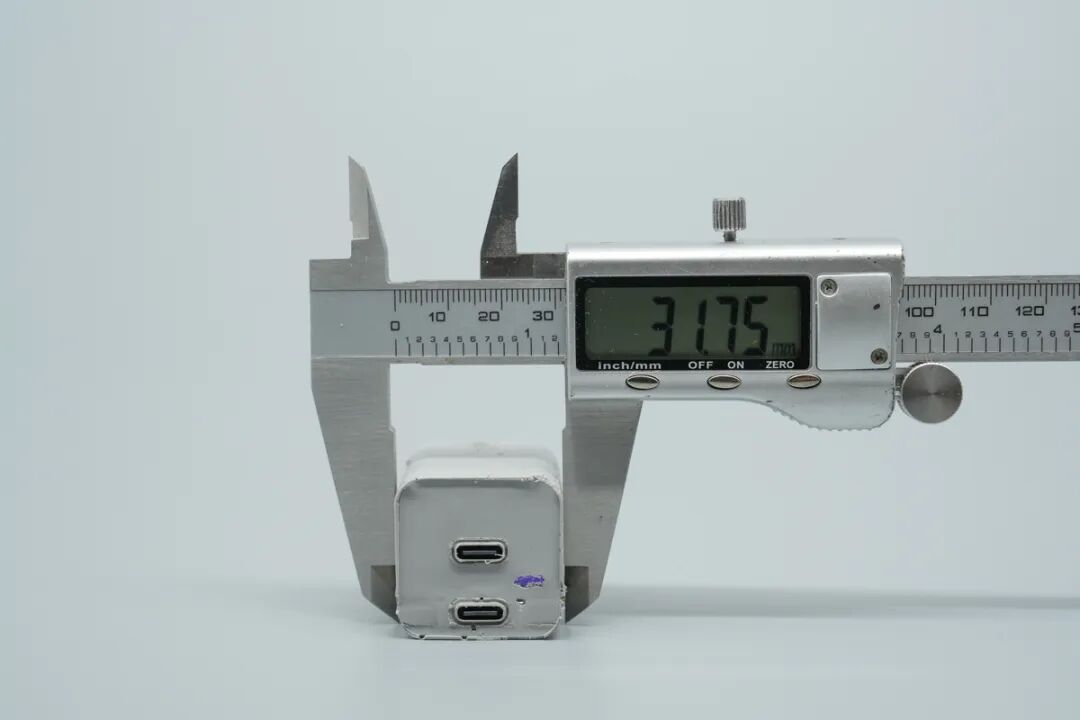

测得模块宽度约为31.75mm。
测得模块高度约为31.49mm。

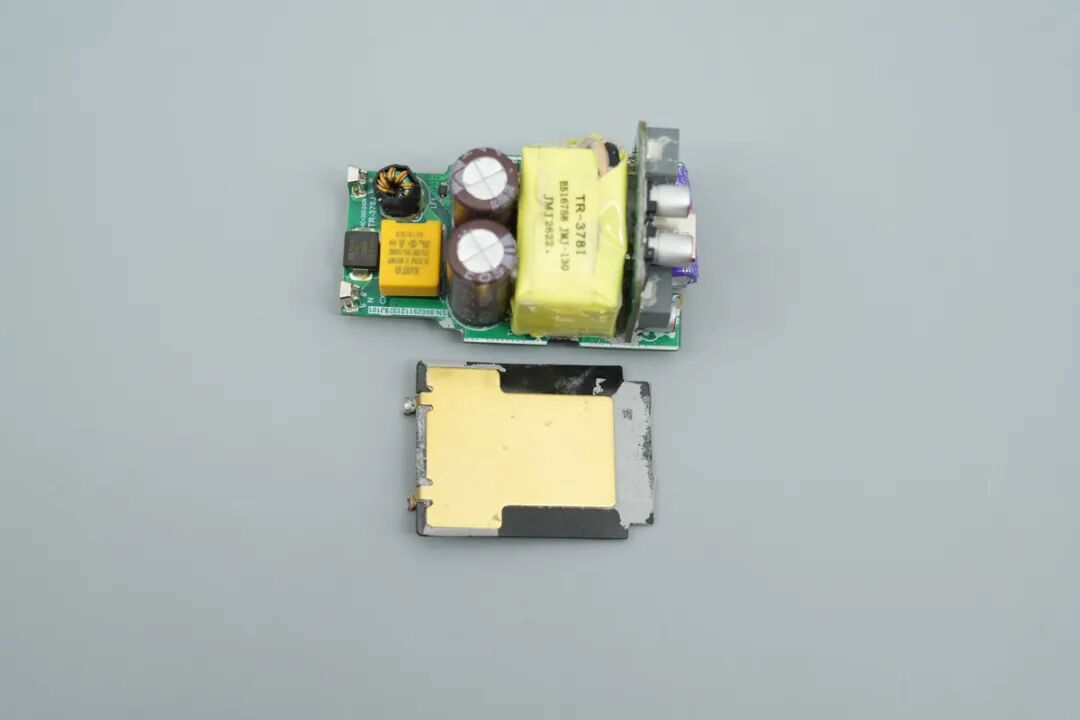

剥离最外层的散热金属铜片及灌封胶后，露出内部PCBA模块全貌，可见整体由底层主板和侧边输出端小板组合而成。
PCBA模块正面可见EMI滤波电路、高压滤波电容、变压器、输出端滤波小板等组成。
输出端小板侧可见降压MOS、VBUS管、USB-C接口以及多颗输出滤波电容。
PCBA模块背面可见整流桥、初级主控芯片、同步整流芯片、贴片Y电容等元器件。可见产品采用AHB+SR开关电源架构，快充输出则采用了二次降压设计。
初级主控电路解析
一颗输入端保险丝。
输入端一颗贴片热敏电阻来自TRX特锐祥，具有抑制浪涌电流能力强，结构紧，体积小，节省空间，以及适用于无铅回流焊自动贴装等特点，料号TNG03M5A。

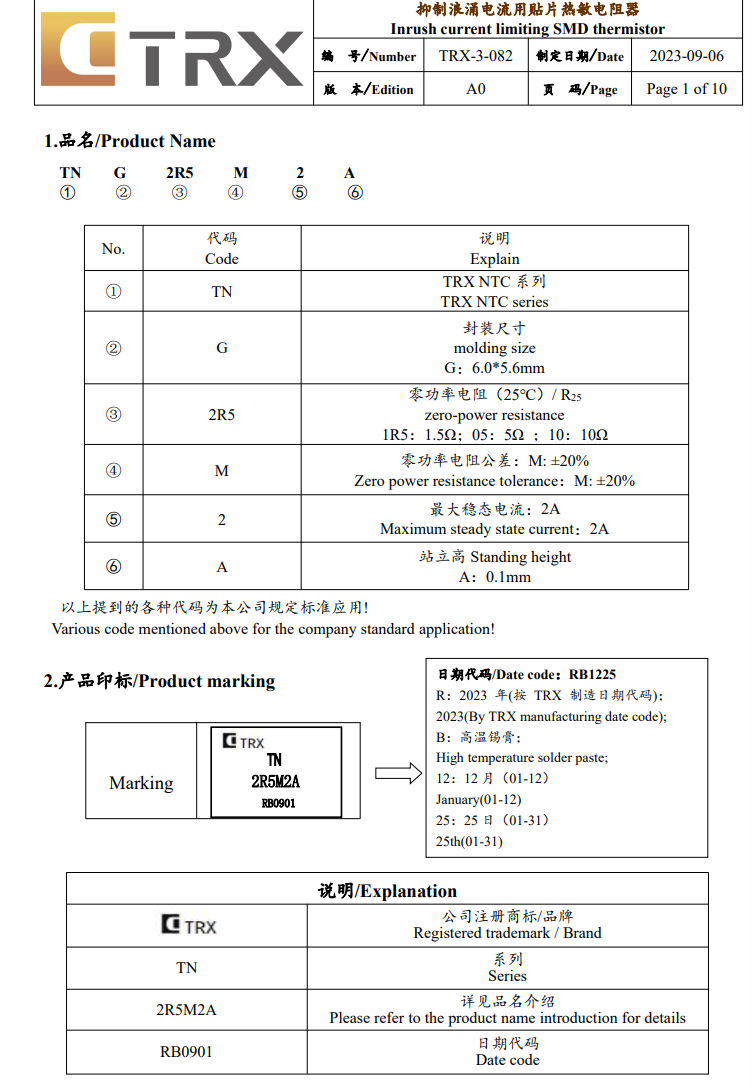

TRX特锐祥贴片热敏电阻的资料如图。
安规X2电容特写，容量为0.22μF。

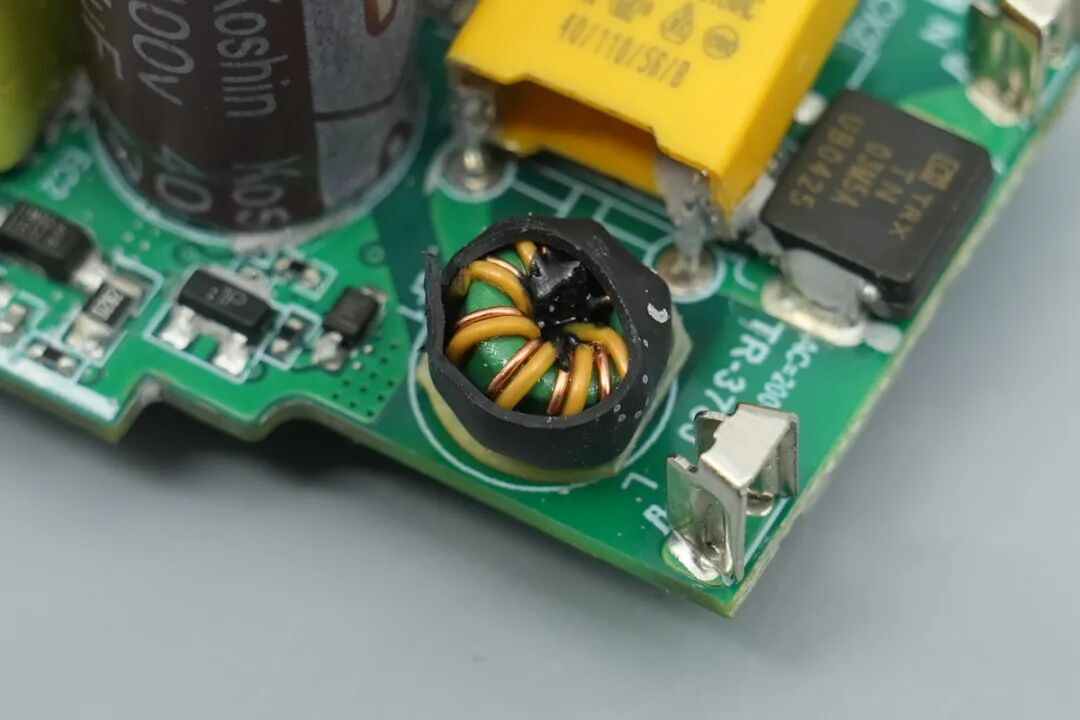

一颗共模电感特写，采用双线并绕，外套黑色热缩管绝缘防护。
贴片整流桥型号为RHBS10M，采用HBS封装。
两颗高压滤波电容来自Koshin东佳，规格均为400V 47μF。
内置的合封氮化镓芯片为DK东科DK8712BD，一款基于不对称半桥架构的AC-DC电源管理芯片，内部集成了两颗氮化镓功率管。
相关阅读：
该芯片采用DFN8*8封装，精简了外围电路设计，专为满足高转化效率与高功率密度的电源产品设计。
该芯片最高支持800KHz开关频率，且待机功耗极低。它能够在宽泛的负载范围内实现初级ZVS与次级ZCS软开关，从而大幅降低开关损耗与器件应力。配合内置的全程抖频功能，有效改善了系统EMI。
DK87XXBD还集成了全面且完善的保护机制，非常适合PD快充、笔记本及平板适配器、两轮车充电器及LED电源应用。
变压器喷码印有料号TR-378I。
初次级电路之间采用了一颗亿光EL 1018光耦。
两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号分别为TMY1222M与TMY1102M。
特锐祥贴片Y电容资料信息。
相关阅读：
同步整流电路解析
产品内置的同步整流芯片同样来自东科，型号为DK5V100R05VN，采用PDFN5*6封装。
相关阅读：
芯片内部集成了100V 5mΩ MOS，能够大幅降低传统二极管的导通损耗，显著提升整机的转换效率，是取代市场常规肖特基整流二极管的理想升级方案。
该芯片支持CCM、DCM及QR多种工作模式，还采用了自供电技术与智能检测系统，无需外围供电及前端同步信号，大幅简化了电路设计并有效改善了EMC。产品非常适合应用于PD快充、电源适配器以及LED驱动等领域。
快充输出电路解析
一颗滤波电容来自BERYL绿宝石，规格为25V 1000μF。
最后再来看下快充降压输出小板，背面可见一颗智融降压协议芯片。
小板正面可见降压MOS、VBUS管、滤波电容、降压电感等元器件，快充输出采用了二次降压设计。
内置的SW3578是iSmartWare智融科技推出的一款高集成度降压协议芯片，采用QFN36封装，支持单芯片两路独立C口快充，并支持扩展为2C1A输出，可实现最高28V/5A140W输出，而且均不需要外加降压控制器。
相关阅读：
该芯片内部集成32bit MCU 并集成双路独立的Type-C逻辑，支持 PD3.2 SPR AVS、PD3.2 EPR AVS、UFCS、SCP/FCP、QC5/4+/4/3+/3.0/2.0、AFC、PE2.0/1.1、TFCP 等多种快充协议，并支持私有协议定制。
SW3578 内置 10A 高效率开关降压变换器，采用外置双NMOS，支持母线实时调压功能，同时额定输出电流可达 10A，开关频率可在 125/180/333/500 kHz 四个档位之间配置，并支持轻载 PFM/中重载 PWM 的自动切换，最大占空比＞99%。
SW3578 支持4.5-32V 宽输入电压，支持三路NMOS驱动控制，使该芯片既能直挂车载电源母线，也便于与外部功率路径或二级DC/DC搭配实现更复杂的供电拓扑。
两颗降压MOS来自智融科技，丝印SWT40N4S。

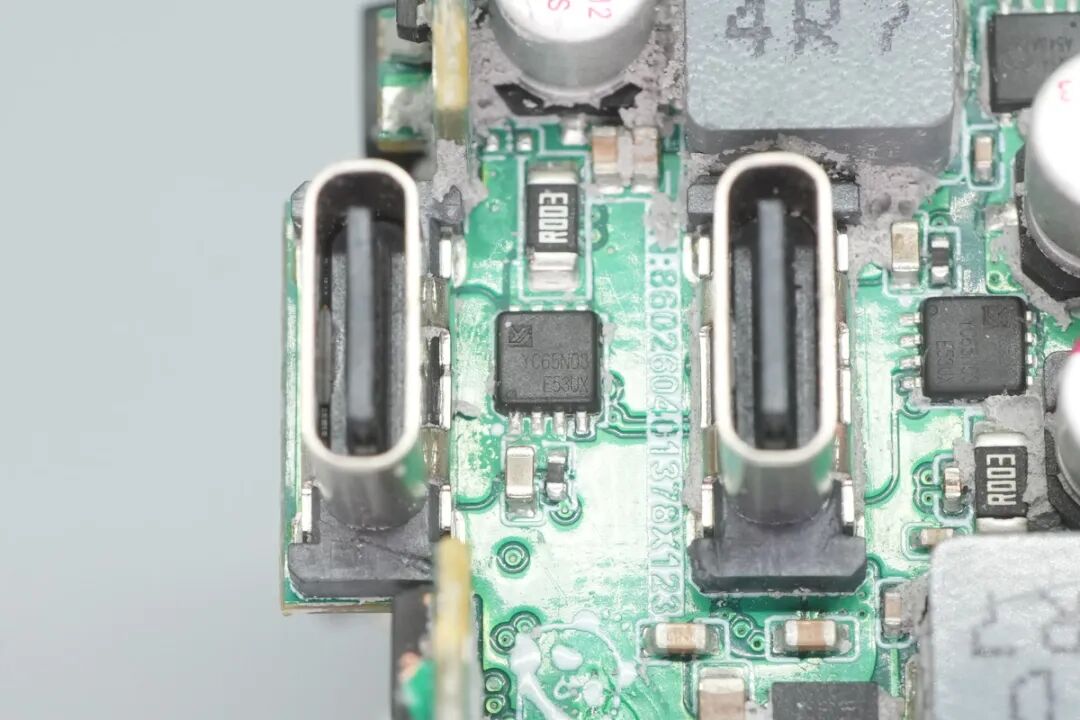

USB-C1的VBUS管来自YouCrystal优晶，丝印YC65N03。
USB-C2的VBUS管同样为YouCrystal优晶丝印YC65N03的MOS管。
一颗丝印PF922的芯片。
两颗滤波电容来自绿宝石，规格为25V 100μF，还有一个无品牌标识的25V 100μF电容。
充电头网拆解总结
最后附上产品的物料清单，方便大家查阅。
这款100W双 USB-C 旅行充电器主打紧凑便携，其双C口均具备100W单口快充能力，双口同时输出时也能提供65W+30W的功率分配，无论是单机大功率满载还是多设备同时补电，都能提供不错的快充体验。
通过拆解可见，这款充电器采用了AHB+SR架构，搭配二次降压输出设计。其内置东科DK8712BD 合封氮化镓芯片与东科DK5V100R05VN同步整流芯片，两款高集成度芯片极大地精简了外围电路。
快充输出端则搭载了智融科技SW3578降压快充协议芯片，轻松实现两路C口的快充控制。
产品还采用了特锐祥的贴片热敏电阻与贴片Y电容以节省空间，高低压滤波电容则分别来自东佳和绿宝石。
整体来看，这款产品高集成度电源芯片加贴片元器件的组合，共同造就了这款充电器极致的体积。
