氮化镓晶体管内部构造简介


GaN 氮化镓晶体管(HEMT)的基本结构如下图1所示,以 GaN/AlGaN 异质结为主体,在AlGaN/ GaN的异质结界面处,由于氮化镓材料的自发极化效应与压电极化效应,形成了一层高电子浓度的导电通道——二维电子气(2DEG);器件的最底层是衬底层(一般为Si材料,也有SiC或者GaN材料),在其上外延生长出N型GaN缓冲层,外延生长的P型AlGaN势垒层,形成AlGaN/GaN异质结。而在衬底层和势垒层之间一般还会加入缓冲层设计来改善晶体质量、降低缺陷密度、提升导电性能和器件可靠性。


氮化镓增强型GaN晶体管结构简介图3

图1. 氮化镓晶体管基本构造图


氮化镓晶体管可以简单划分为耗尽型(d‑mode,常导通)增强型(e‑mode,常关断)两种。


在耗尽型氮化镓晶体管(图2a)中,栅极结构为带有介质层的绝缘金属栅,类似于 MOSFET 的栅极。当栅压为零时,栅下的 2DEG 处于导通状态,器件呈常导通。很显然,这样的器件不适用于高频开关的应用中。


因此,增强型氮化镓晶体管应运而生,一般的做法是先在栅极区域沉积或外延 p‑型 GaN。该 p‑GaN 与下方 AlGaN/GaN 结构形成异质结具有一定的内建电势,其大小超过了 2DEG 中由极化所诱导的电势,从而在零栅压下耗尽栅下的 2DEG,使器件转为常关断,并表现出正的栅极阈值电压。


而沉积在 p‑GaN 表面的栅极金属又可设计为两种类型的接触:


(1)与 p‑GaN 形成肖特基势垒的金属‑半导体肖特基接触(图2b),该器件称为“SG肖特基栅增强型 GaN 晶体管”;


(2)与 p‑GaN 形成低阻欧姆接触的金属‑半导体欧姆接触(图2c),该器件称为“栅极注入型晶体管”(GIT,亦称 p‑栅 GaN GIT)。前者通过肖特基势垒实现对沟道的栅控,后者则利用 p‑栅的载流子注入与结特性来调控栅下沟道,实现开通与关断。我们也可以简单把SG肖特基型氮化镓晶体管称之为电压型氮化镓晶体管,把GIT氮化镓晶体管称之为电流型氮化镓晶体管。


氮化镓增强型GaN晶体管结构简介图4

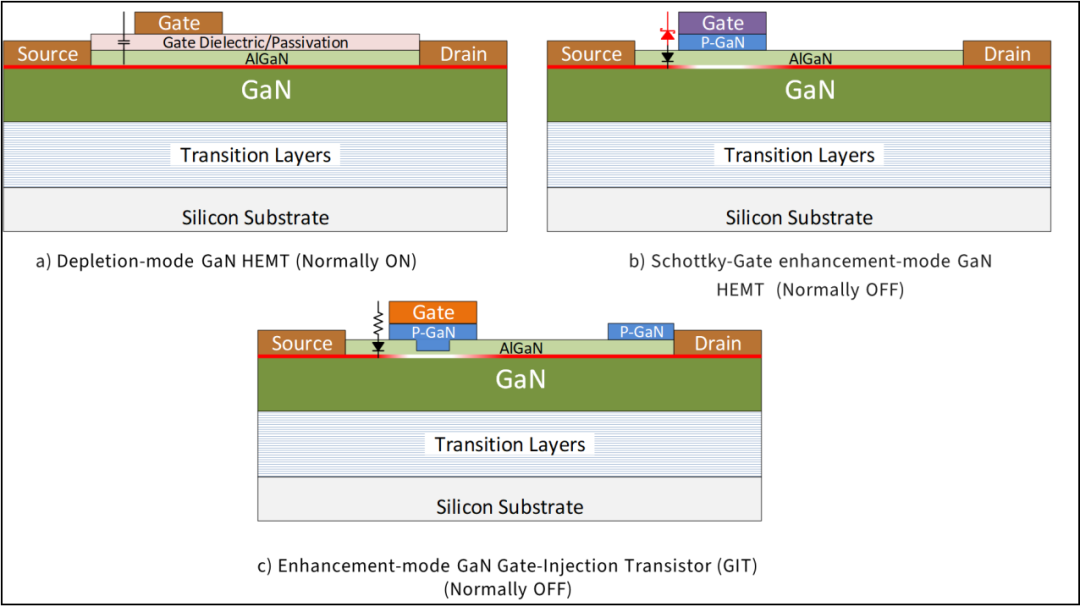

图2. GIT与SG型氮化镓晶体管内部结构示意图


氮化镓增强型GaN晶体管结构简介图5

GIT型氮化镓晶体管的特点及优势


肖特基栅器件和 GIT器件(Gate‑Injection Transistor,栅极注入晶体管),都属于增强型GaN 晶体管。目前这两种类型的氮化镓产品,英飞凌都可以提供。


由于GIT型氮化镓晶体管具有自钳位的栅极结构,可以简单理解为栅极自带一个VF值为3.5V左右的二极管,在保证器件寿命与全温度范围内,它都能承受重复的、未加限压钳位的正向 2 A 栅电流脉冲。这也就意味着,对于GIT氮化镓晶体管而言,栅极的正向耐压是没有上限的。相反向工况下,它的额定值-25V也是一个优秀的值,这种特殊栅极结构为GIT型氮化镓晶体管带来了较高的栅极可靠性,是其显著优势之一


除此以外,当其栅极采用欧姆接触并处于正向偏置时,会向器件结构中注入空穴。在来自栅极和 p‑GaN 混合漏极结构的空穴注入的共同作用下,二维电子隙中相邻层中被陷获的电子得到中和,极大优化了氮化镓动态RDS(on)问题[1]。这种由注入空穴引发的去俘获(detrapping)效应,可以保证其动态/静态 RDS(on)的比值≤1.05。这是GIT型氮化镓器件的优势之二。静态RDS(on)想必大家都很熟悉,那么什么是动态RDS(on)呢?


动态RDS(on)的定义

一般而言,GaN 晶体管的数据手册给的是静态(直流)RDS(on),也就是在稳定导通、应力很小的条件下测得的导通电阻。而在真实电路里,器件在关断状态下会承受一定的漏源电压 Vds(drain‑source voltage),而且这个 Vds 的幅值和施加时间长短各不相同。在这种电压应力作用期间,器件结构中的缺陷/陷阱态可能会“俘获”电子,导致二维电子隙内的电子浓度降低,如下图3所示,结果体现为RDS(on)的增大。当 把器件从关断切到导通时,这些被俘获的电荷会让器件的“有效导通电阻”(即导通后实际表现出来的 RDS(on) 在刚开通的一小段时间内明显增大;随后随着陷阱放电/电荷再分布,RDS(on) 又会逐步回落到较低的、接近于静态测试值的水平。因此,“动态 RDS(on) ”这个术语指的就是开通后短时间内“有效 RDS(on) 暂时升高”的这一现象[2]。如下图4为一张静态 RDS(on) 为85mΩ的硬开关条件测试中[3],在开通瞬间到稳定开通。在20V至80V的不同Vds开通电压下,RDS(on) 都先增大后逐渐减小,最终回落至略高于静态 RDS(on) 的数值,而这一数值/静态 RDS(on) 的比值通常就是我们来用来判断该氮化镓晶体管 RDS(on) 性能的重要指标数据,前文已经提到过,GIT型氮化镓晶体管在这一点上表现远好于其它电压型氮化镓晶体管。


氮化镓增强型GaN晶体管结构简介图6

图3. 二维电子隙2DEG示意图


氮化镓增强型GaN晶体管结构简介图7

图4. 硬开关动态RDS(on)测试波形


动态 RDS(on) 与氮化镓晶体管应用的环境温度及各种电应力息息相关,甚至可能在某些场合下会陷入正反馈的失稳[3],例如在高频的硬开关条件下,氮化镓晶体管 RDS(on) 上升,导致其结温的升高,而温度的上升也会加剧动态 RDS(on) 的效应,使得动态 RDS(on) 增大,再进一步使得其结温继续升高。因此在设计选型时,设计者应该把氮化镓的这一特点纳入考量范围。








最后,如下是英飞凌氮化镓产品的矩阵图,涵盖了从低压到高压,不同封装的产品,包括氮化镓晶体管,氮化镓双向开关,带驱动器的氮化镓晶体管,氮化镓半桥等等,大家如有设计需要和技术问题,欢迎联系我们。

氮化镓增强型GaN晶体管结构简介图8


参考文献


[1] Novel GIT Structure Solves Current Collapse in GaN Power HEMTs


[2] E‑mode and D‑mode GaN power transistors: real‑world performance compared to theory,” White Paper, Infineon Technologies Americas Corp., [Year]. [Online]. Available: [URL]. [Accessed: Feb. 10, 2026].


[3] 杨金淮. 增强型 GaN HEMT 的基本特性及其可靠性[D]. 电子科技大学, 2025
