充电头网第4125篇拆解报告。
前言
充电头网近期拿到一款倍思推出的45W USB-C氮化镓快充，这款充电器为淡紫色配色，并采用经典的小方块迷你快充设计，外壳表面经过磨砂工艺处理，手感细腻且不易沾染指纹，视觉效果极其简约。
在快充兼容性方面，该产品支持UFCS2.0、QC3+、FCP、SCP、AFC、PD3.2/PPS/AVS等多种快充协议，并具备45W的最大输出能力，能够轻松应对市面上绝大多数手机、平板及轻薄笔电等设备的快充需求。
下文充电头网将为您带来这款产品的拆解，一探其内部用料做工。
产品外观

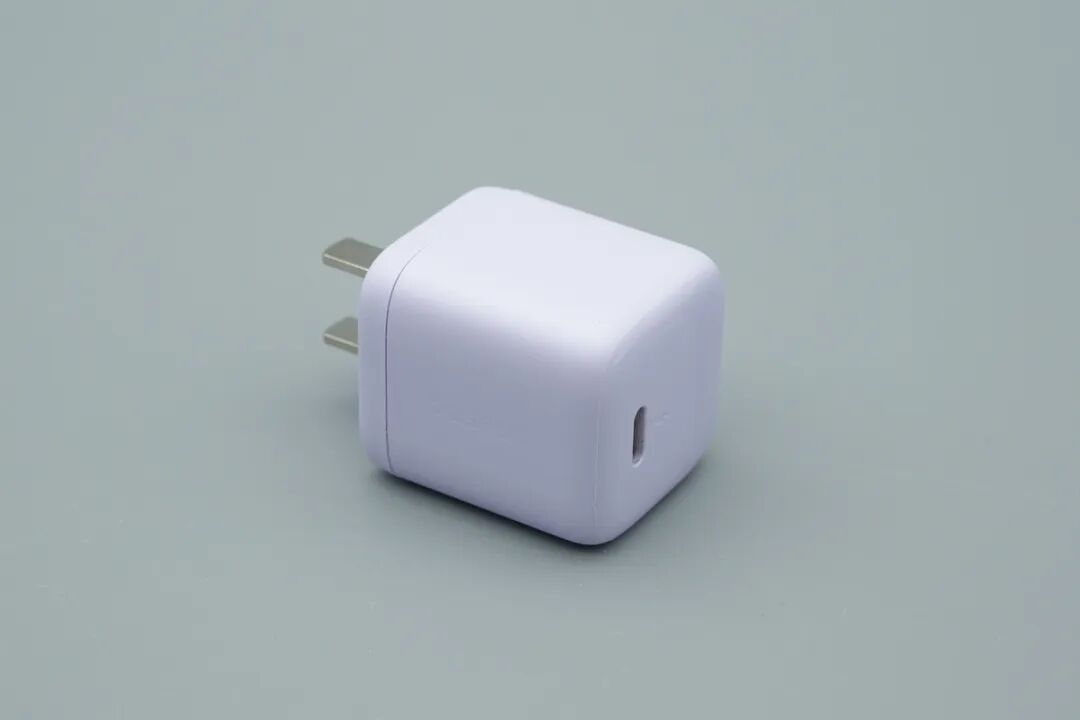

本次拆解的是淡紫色版本，这款倍思快充采用经典的小方块迷你快充设计，外壳表面经过的磨砂工艺处理，手感细腻且不易沾染指纹。
机身侧面凹印有baseus倍思的品牌Logo，整体视觉效果极其简约。
充电器的输入端配备了固定式的新国标插脚，日常插拔稳固。

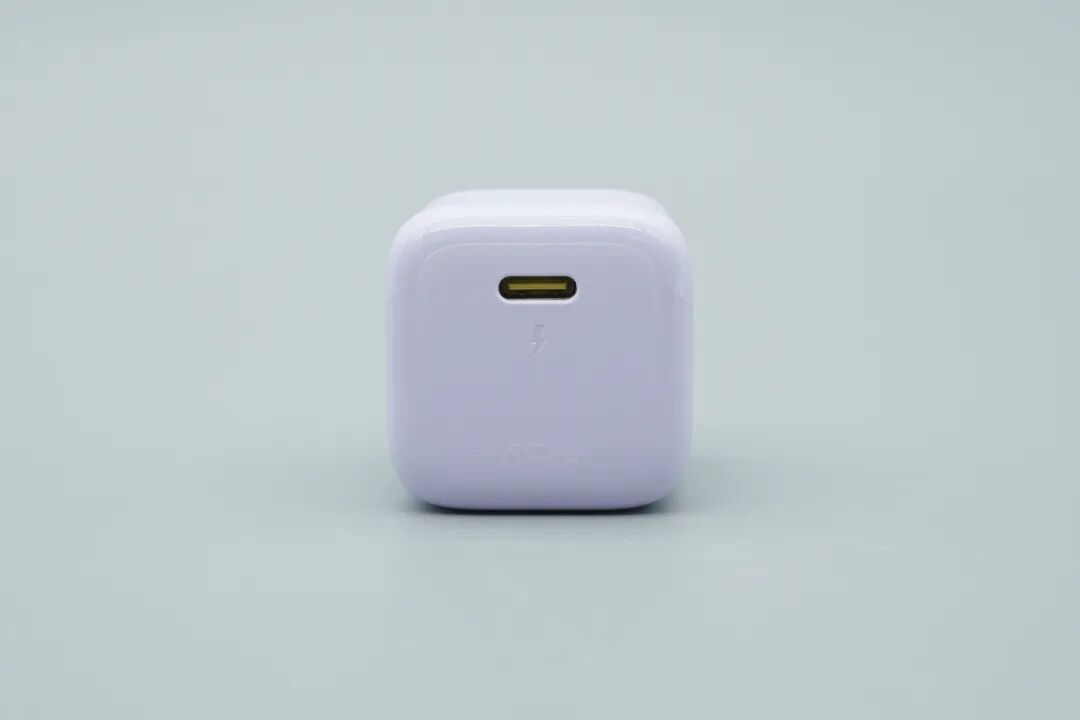

输出端面板配置了单USB-C接口，接口内部采用倍思经典黄色胶芯。下方印有45W标识，直观标明了产品的最大输出功率。
产品输入端印有产品铭牌。

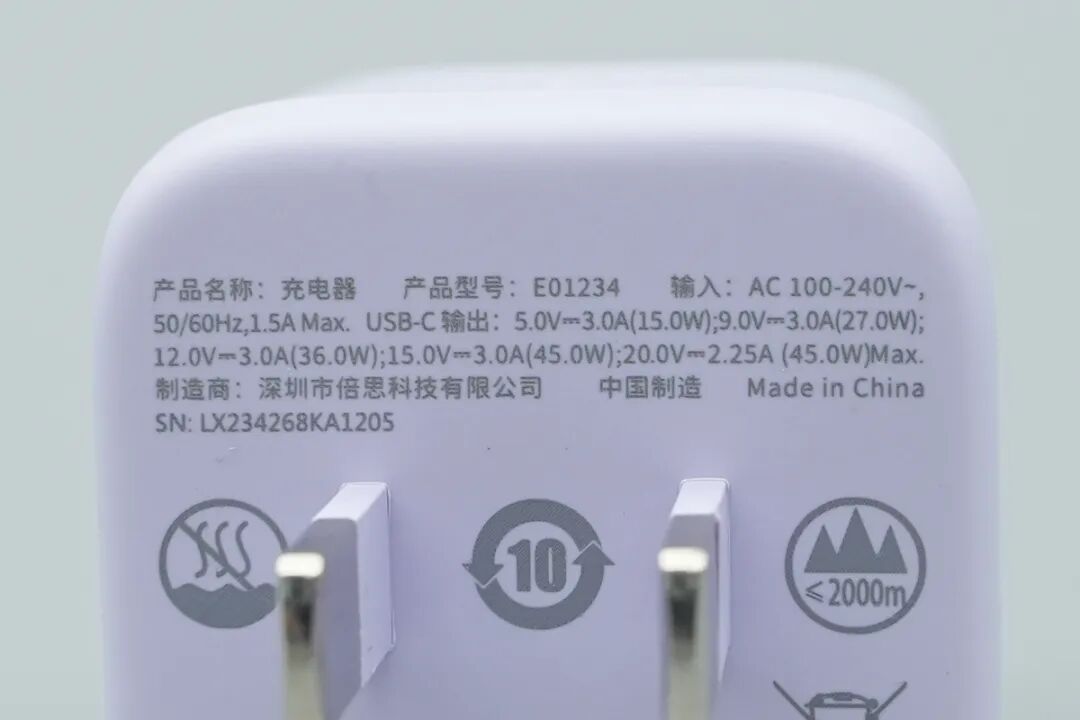

充电器输入端印有详细的产品参数信息：
产品名称：充电器
型号：E01234
输入：AC 100-240V~ 50/60Hz, 1.5A Max
USB-C输出：5.0V3.0A(15.0W)、9.0V3.0A(27.0W)、12.0V3.0A(36.0W)、15.0V3.0A(45.0W)、20.0V2.25A(45.0W) Max
制造商：深圳市倍思科技有限公司
中国制造
产品尺寸重量

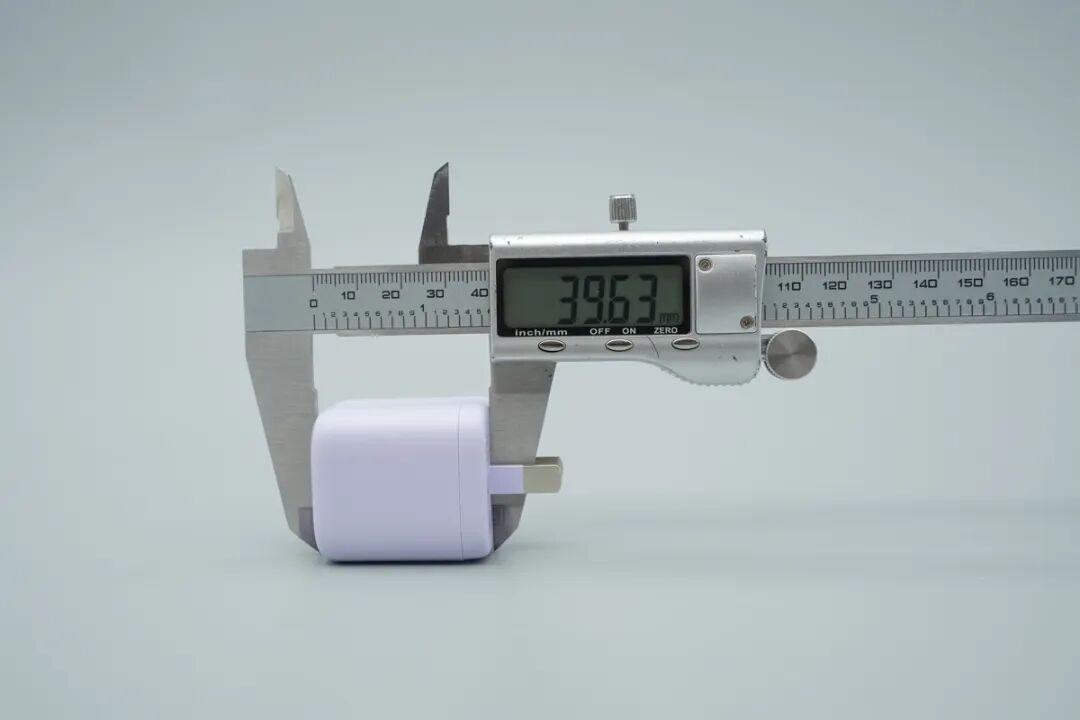

使用游标卡尺测得充电器机身长度约为39.63mm。
测得充电器机身的宽度约为34.70mm。
测得充电器机身的厚度约为34.67mm。

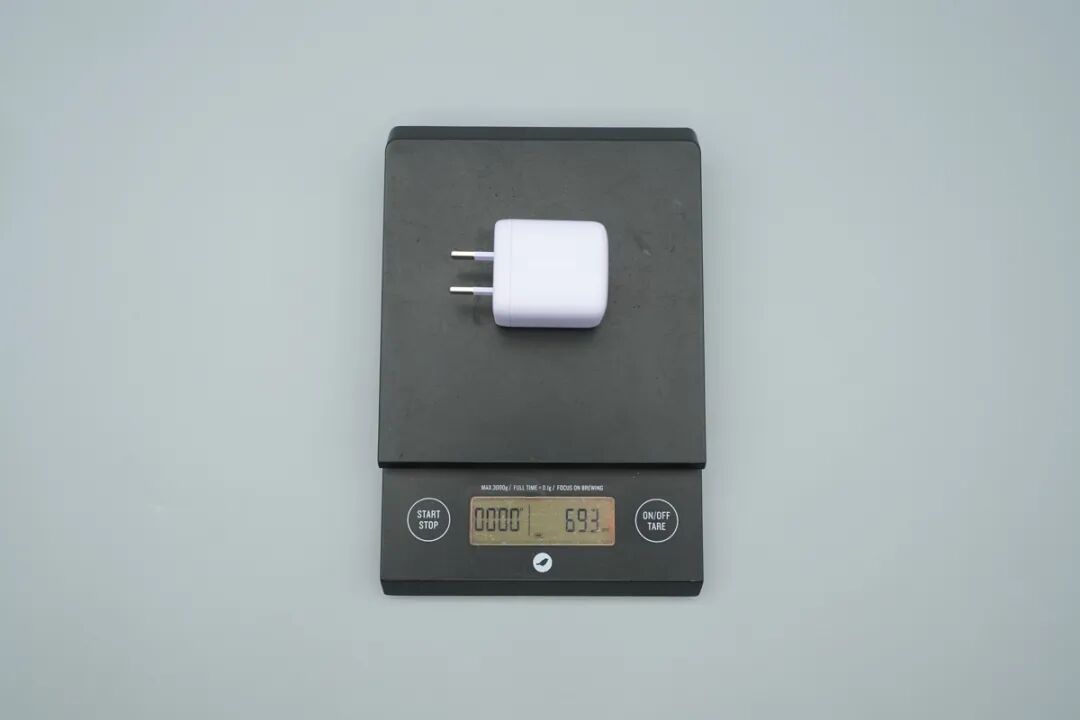

将充电器放置在电子秤上，测得其净重约为69.3g。
将其与苹果原装40W动态充电器放在一起对比，大小如图所示。

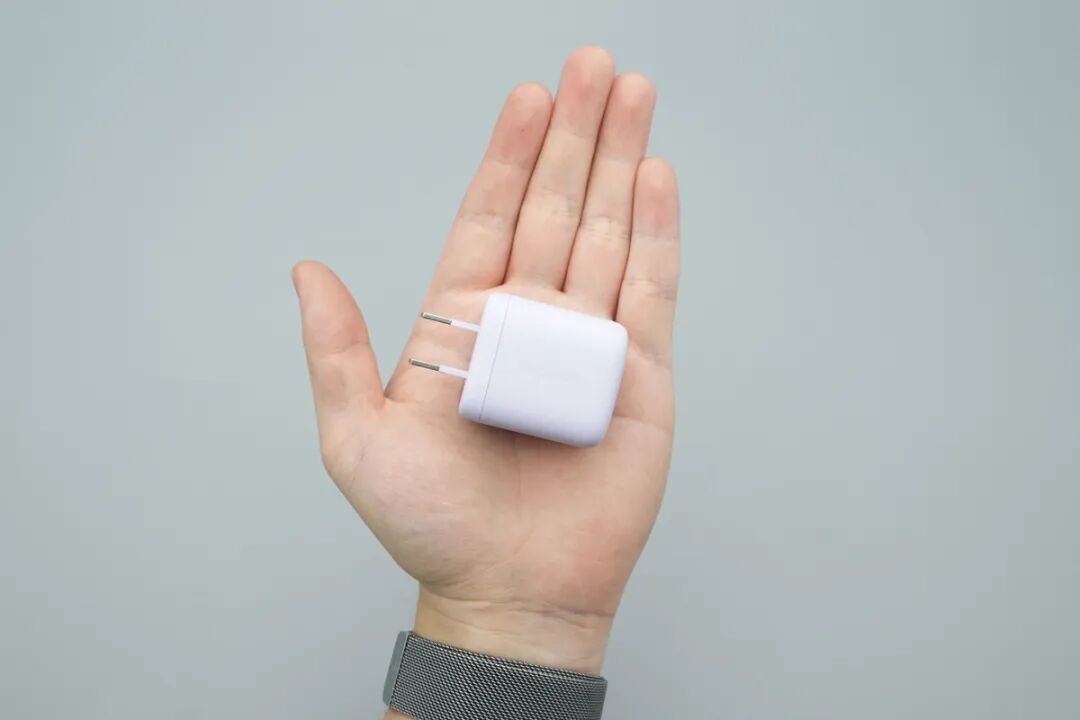

将产品放于成年男性掌心，大小如图所示。
产品快充协议兼容性
使用ChargerLAB POWER-Z测试仪读取USB-C接口的快充协议，实测支持UFCS2.0、QC3+、FCP、SCP、AFC、PD3.2/PPS/AVS、Apple 2.4A和DCP快充协议。
相关阅读：

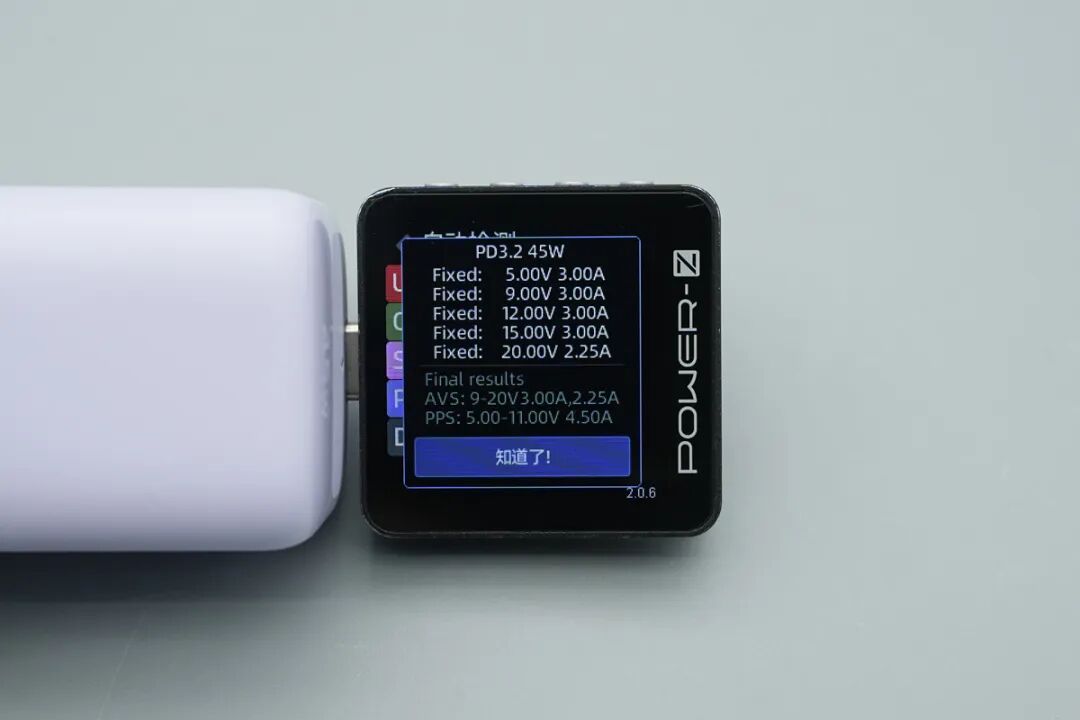

进一步读取USB-C接口的PDO报文，显示其具备5V 3.00A、9V 3.00A、12V 3.00A、15V 3.00A和20V 2.25A五组固定电压档位，以及9-20V 3.00A和5.00-11.00V 4.50A的AVS/PPS电压档位。
相关阅读：

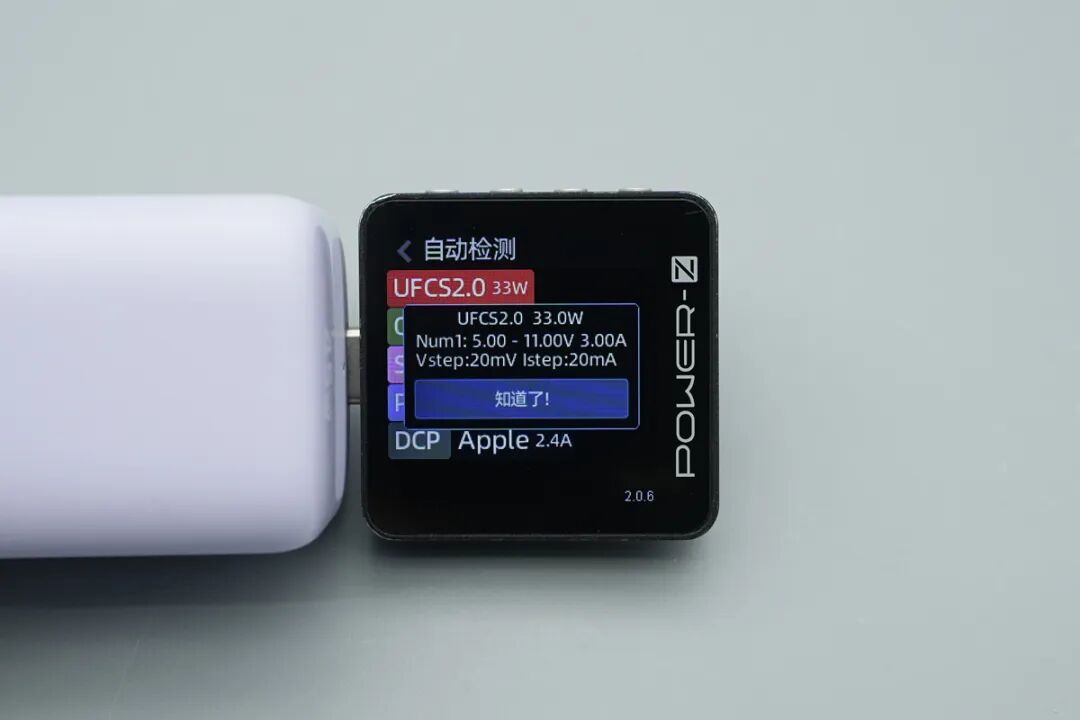

UFCS协议支持5.00-11.00V 3.00A电压档位。
简单看过产品外观，下文正式开始产品拆解。
产品PCBA全貌解析
沿外壳底部的接缝处撬开，抽出内部的PCBA模块，可见插件采用夹片与PCBA连接固定
可以看到PCBA模块外围被大量灰色的导热胶包裹，这有助于提升整体散热性能与抗跌落性能。

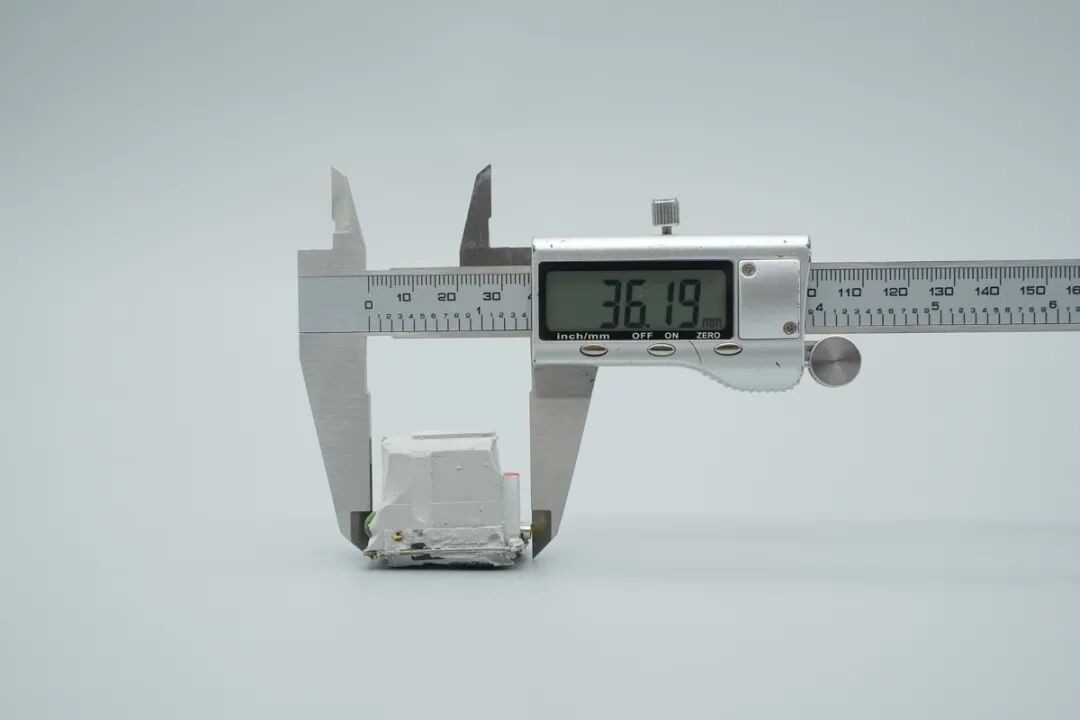

使用游标卡尺测得PCBA模块的长度约为36.19mm。
测得PCBA模块的宽度约为29.63mm。
测得PCBA模块的厚度约为29.08mm。
将PCBA模块正面的导热胶清理干净。

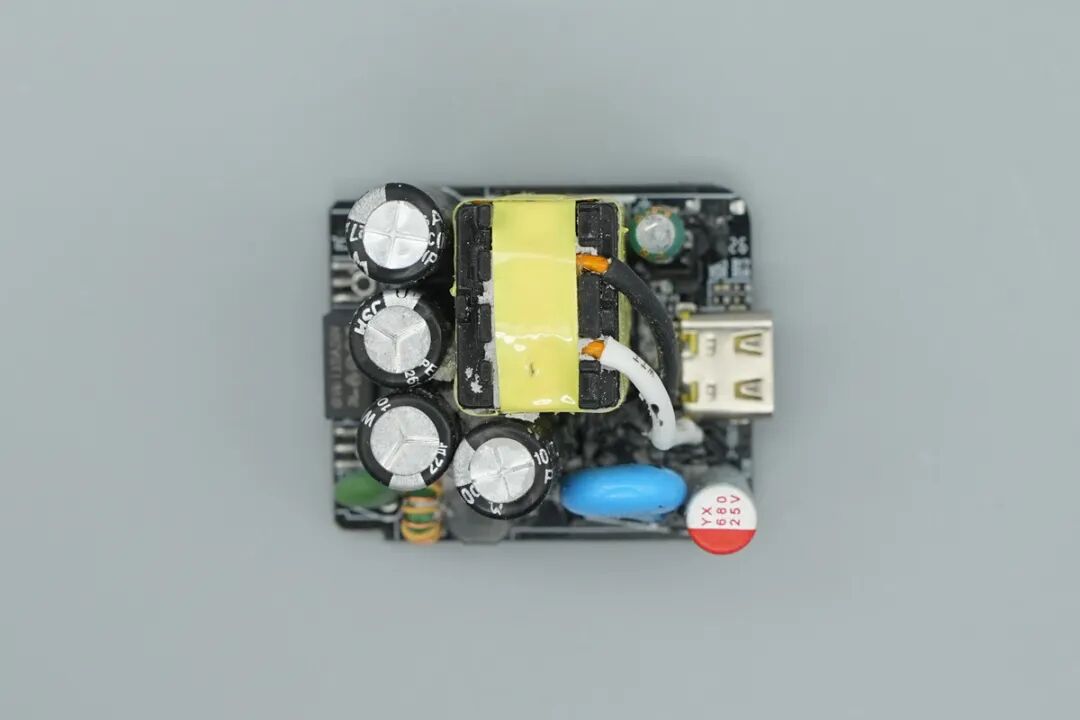

PCBA正面主要布置了EMI滤波电路、高压滤波电解电容、变压器以及输出端的固态电容等元器件。
PCBA模块背面主要分布整流桥、合封氮化镓芯片、同步整流管以及协议芯片。初次级电路之间保留了充足的安全距离。

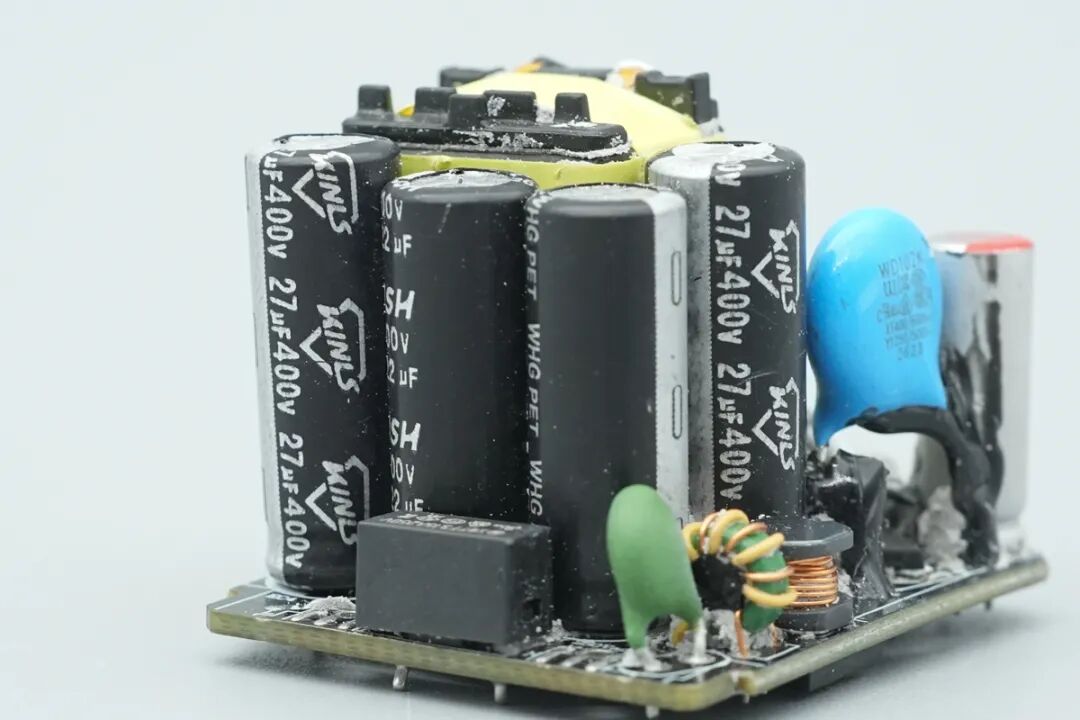

PCBA模块输入端，布置了EMI滤波电路以及多颗高压滤波电解电容等。

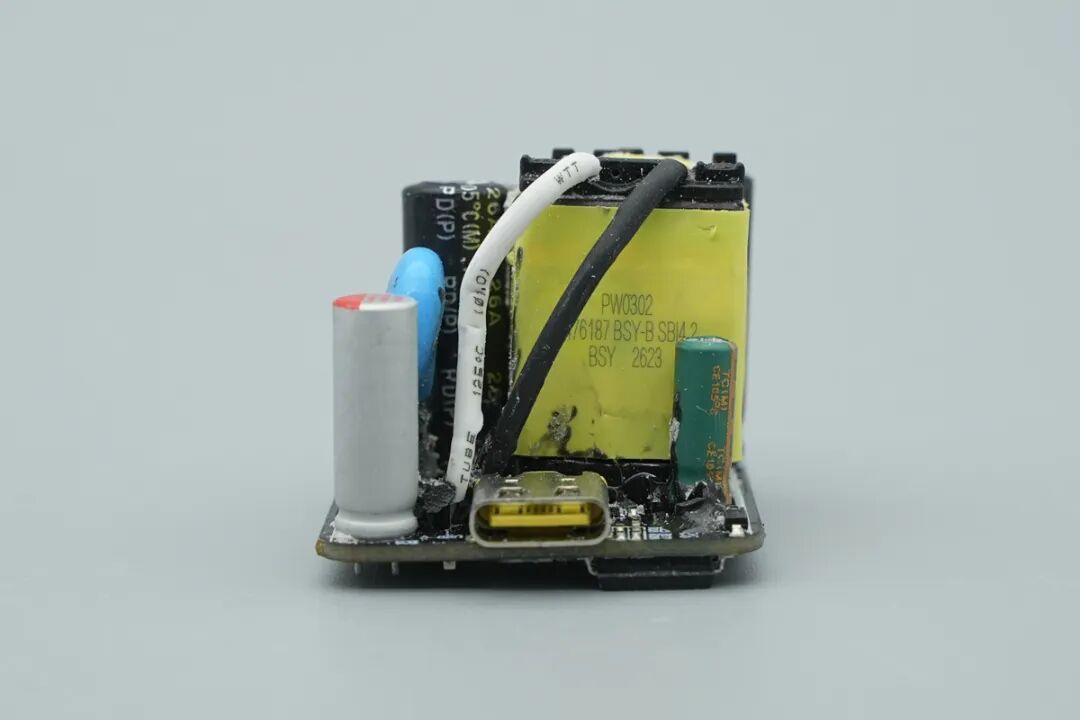

PCBA模块输出端可以看到变压器、输出滤波固态电容、贴片Y电容和USB-C母座等。

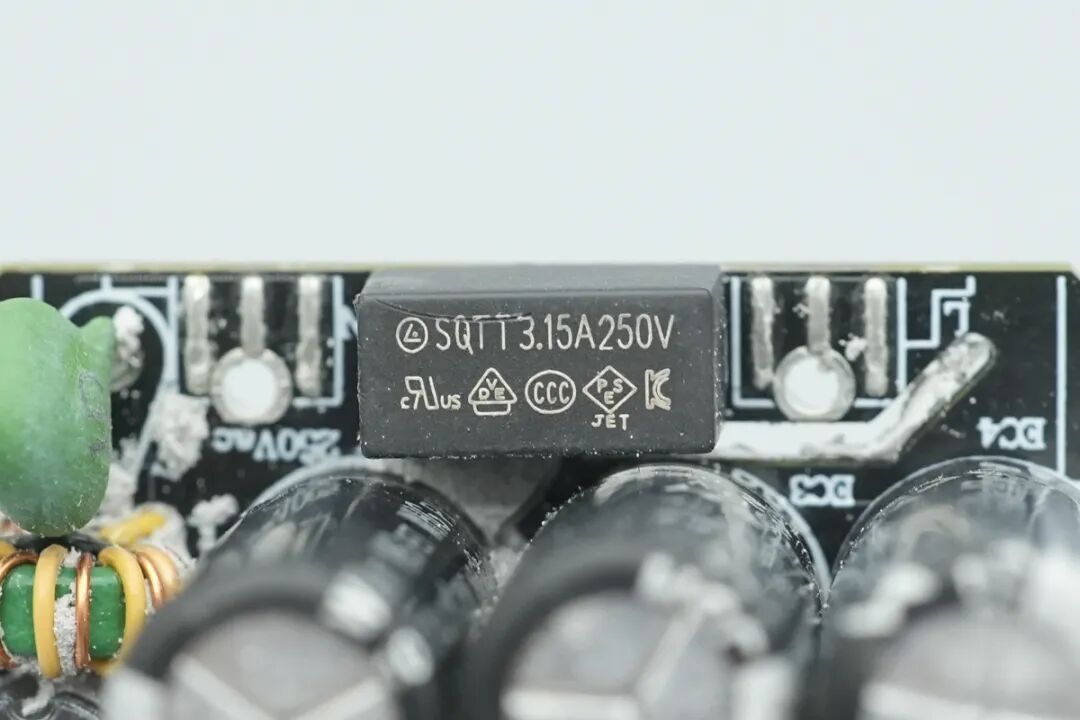

输入端延时保险丝特写，用于过流保护。

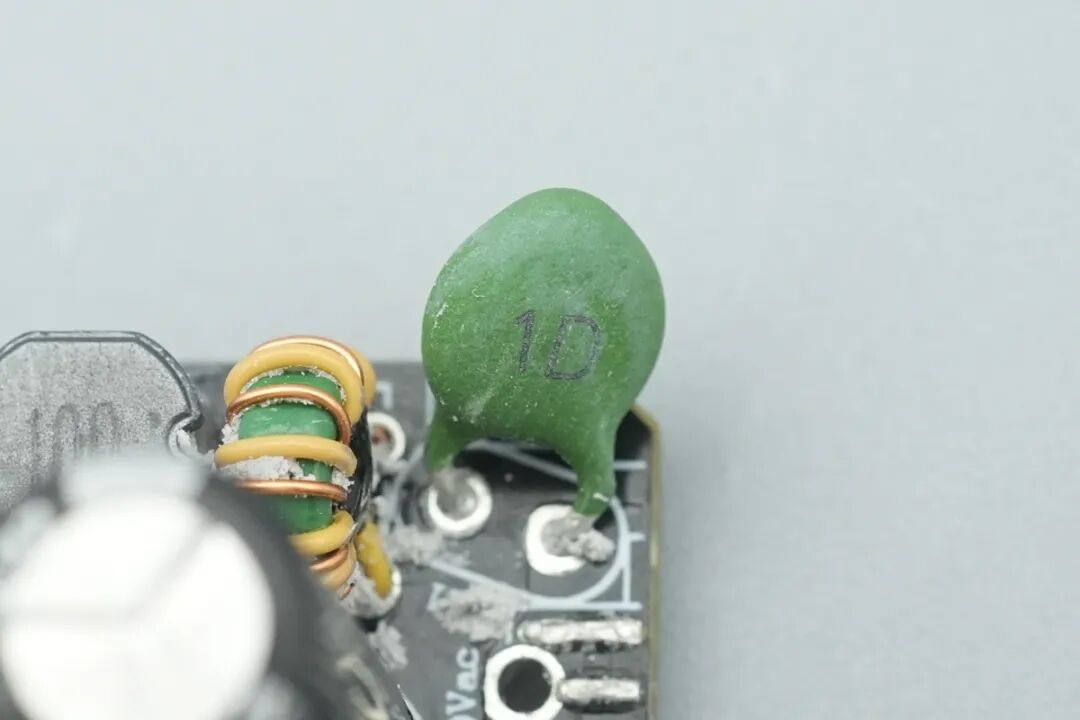

NTC热敏电阻特写，用于抑制浪涌。

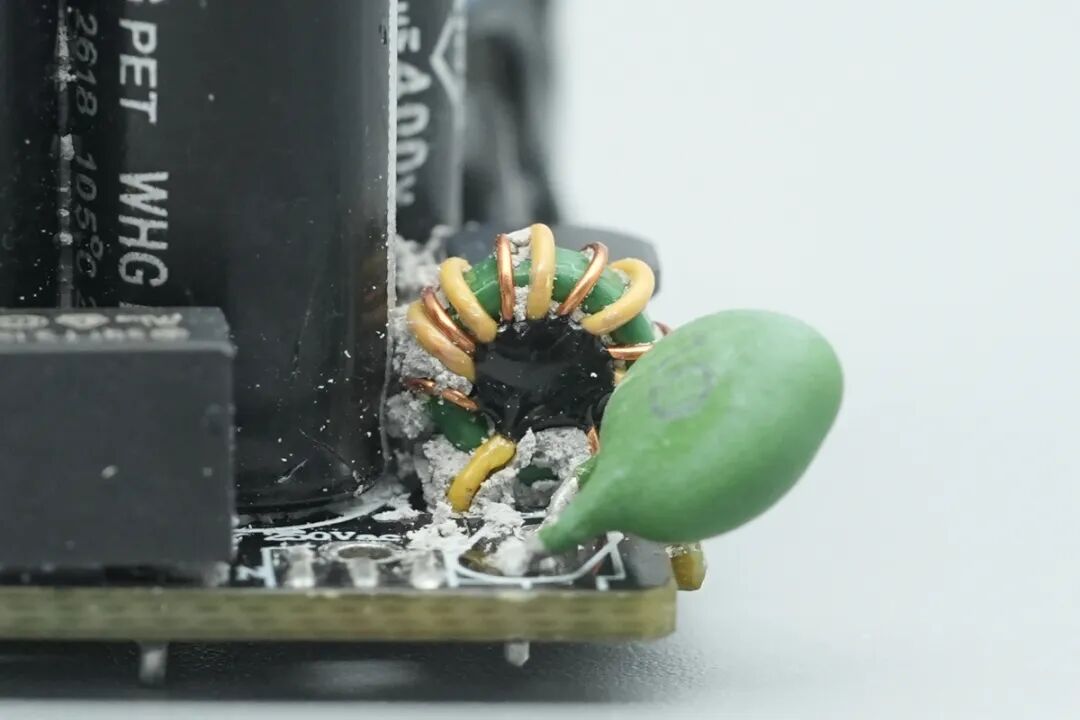

共模电感特写，采用双线并绕，用于滤除EMI干扰。

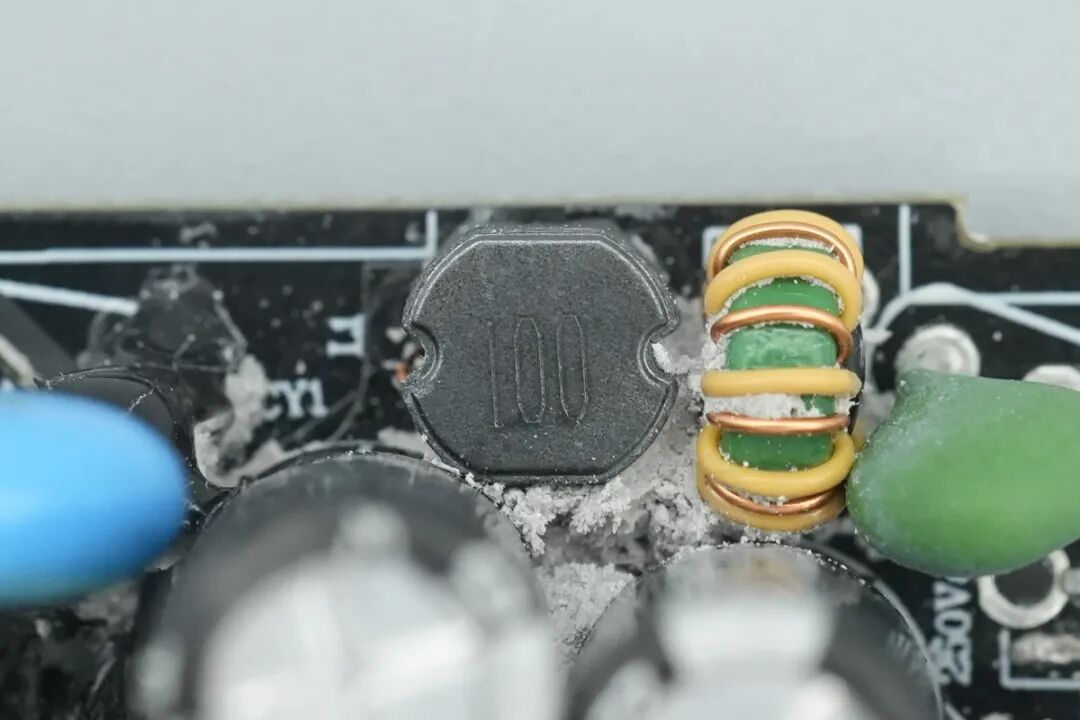

差模电感特写。

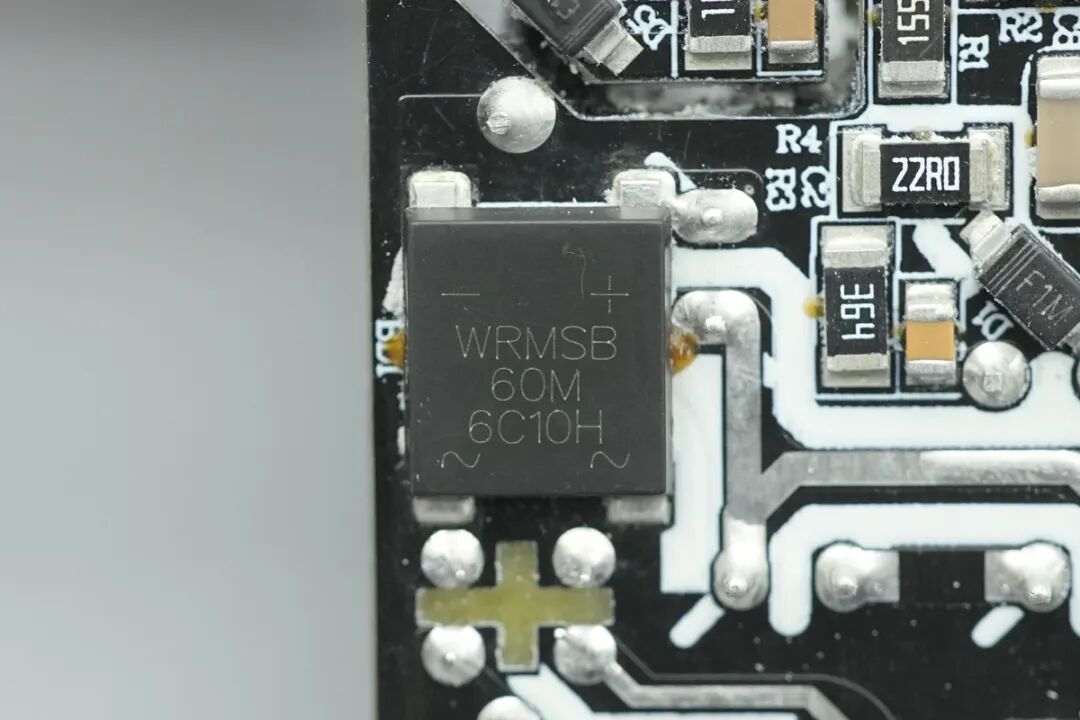

整流桥来自World沃尔德，型号为WRLSB60M，耐压1000V，采用LSB封装，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

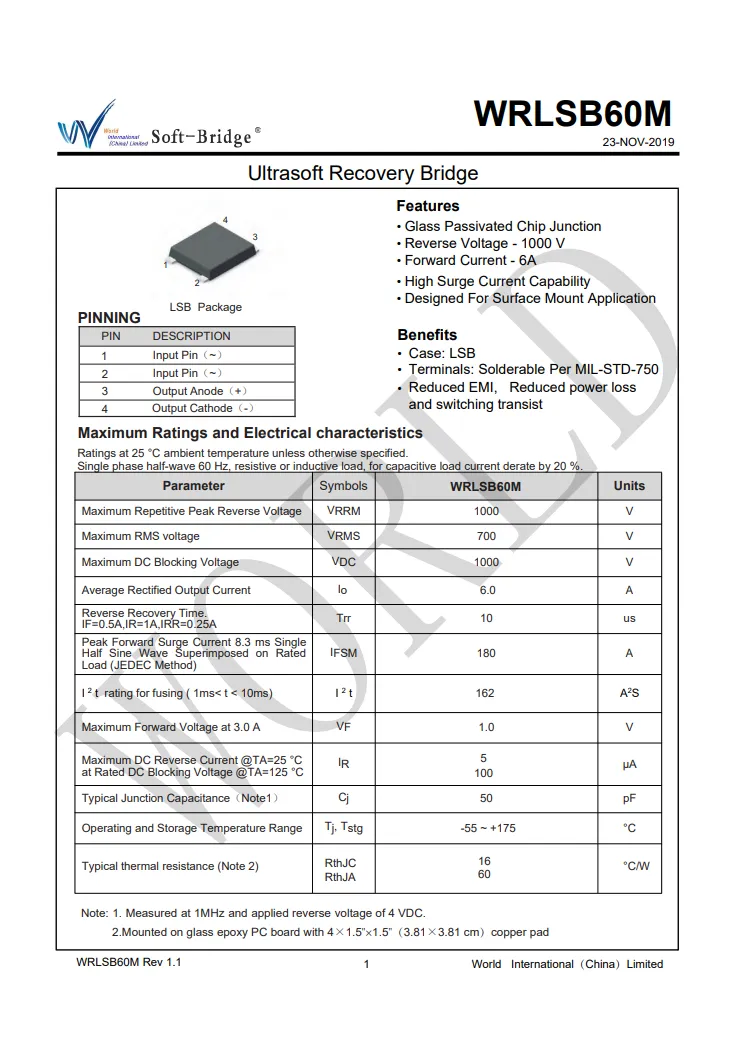

沃尔德WRLSB60M的资料。
其中两颗高压滤波电容来自JSH万京源，规格为400V 22μF。
另外两颗高压滤波电容来自KINLS蓝宝石，规格为400V 27μF。
一颗主控芯片供电电容来自JK军康，规格为100V 4.7μF。

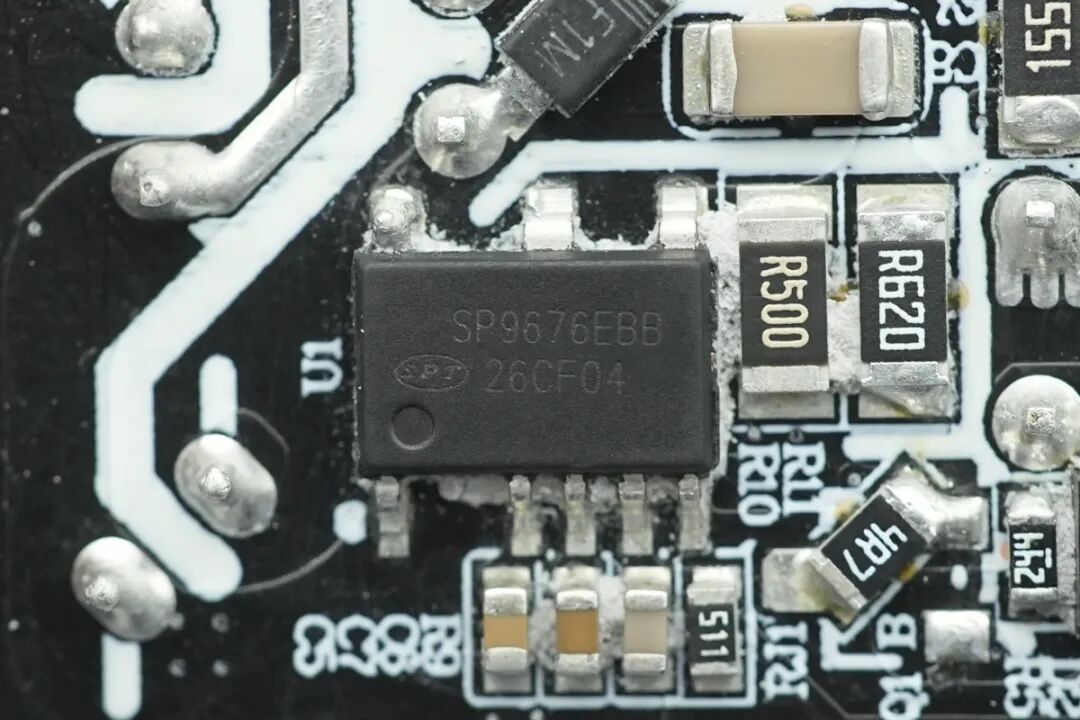

产品内置的氮化镓合封芯片来自SPT硅动力，型号为SP9676E，是一款集成700V氮化镓功率器件的高频准谐振QR反激主控芯片，采用HSOP-8封装，专为 PD/PPS 快充适配器及高功率密度电源方案打造。
相关阅读：
芯片将高压GaN开关管与控制器合封，能有效简化外围电路设计并提升电源功率密度，同时实现低于75mW的极低待机功耗。
SP9676E采用了全负载范围优化架构，满载时运行于谷底锁定模式以减少频率波动并提升效率，中轻载及极轻载下则自动进入频率折返与Burst模式，显著降低开关损耗。
配合内置的频率抖动技术与动态驱动能力调整，不仅优化了系统 EMI 性能，还能有效降低次级整流管的电压应力。
该芯片还内置了精确的初级限流电路，在PD/PPS动态输出调节时均可维持恒定限流，便于满足 LPS 安规要求。
此外，SP9676E集成了逐周期过流、输出短路、过压保护以及基于外置 NTC 的过温保护等多重防护机制，为快充电源提供了完善的防异常能力。
变压器喷码PW0302。

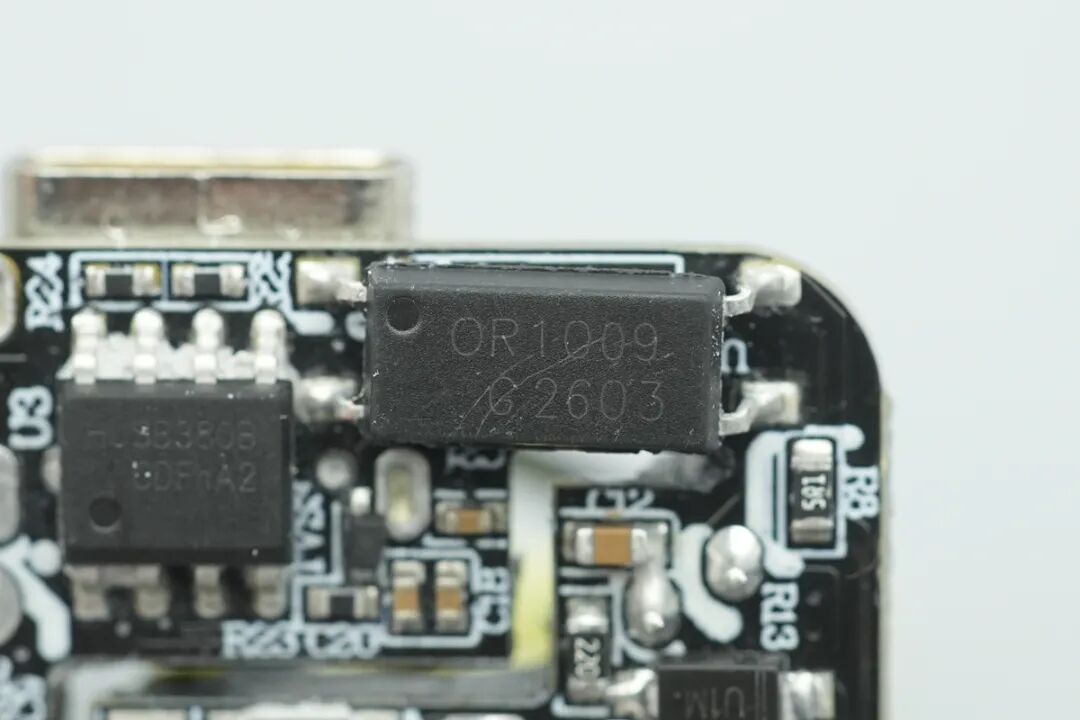

一颗光耦丝印OR1009。
一颗Y电容料号WD102K。

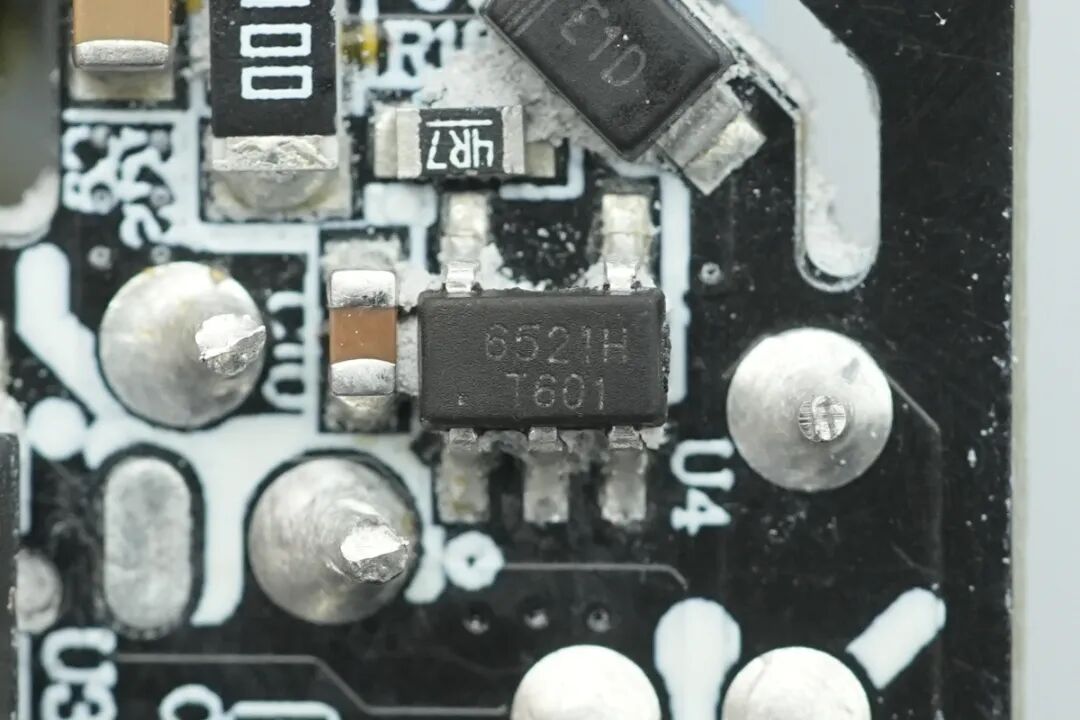

内置的同步整流芯片来自SPT硅动力，型号为SP6521H，采用SOT23-5封装。该芯片是一款次级侧同步整流控制芯片，专为低压大电流开关电源设计。
相关阅读：
该芯片支持高达500KHz开关频率及CCM/QR/DCM多种工作模式，内置灵活的自供电电路。
相比传统肖特基二极管，它能提升2~6%的转换效率，轻松满足6级能效标准。
该芯片具备10ns极速关断延迟与4A强下拉电流，确保在CCM模式下可靠工作，且静态电流低至310μA。
SP6521H可广泛适用于快充适配器、多口USB充电器等低压大电流应用场景。

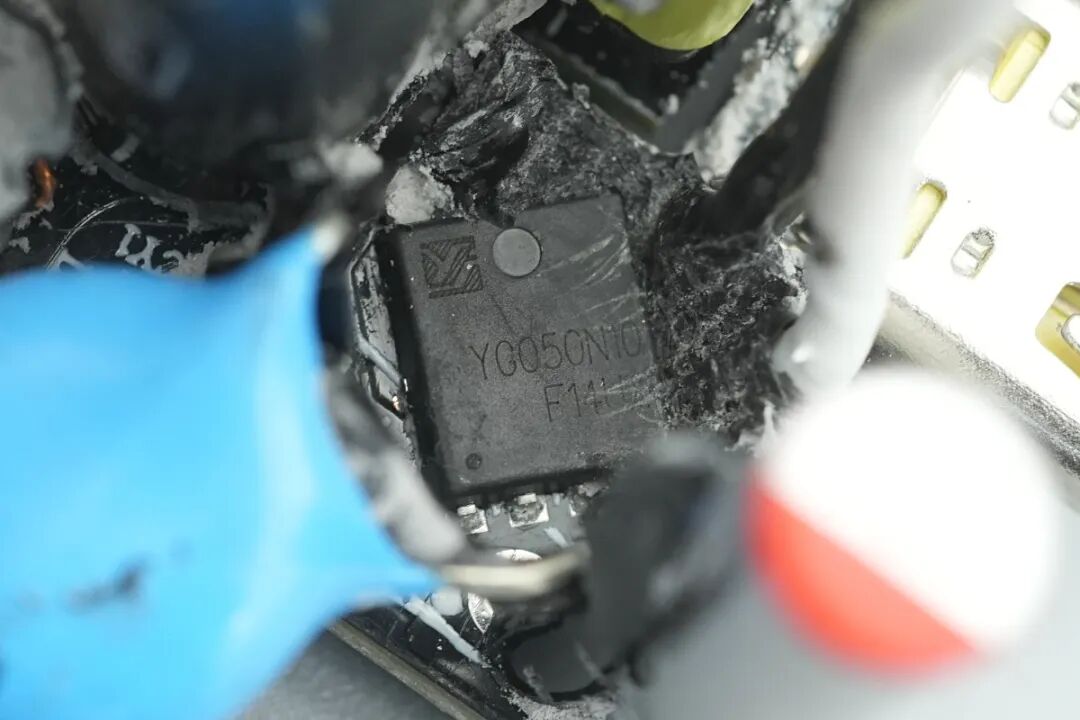

同步整流管特写，丝印为YG050N10。
产品内置的协议芯片为Hynetek慧能泰HUSB380B，是一款由慧能泰半导体推出的高性能、高集成度的协议芯片，采用ESSOP-10L封装。
相关阅读：
该芯片内部集成了VBUS管和电流检测电阻，从而有效精简外围元件，非常适合应用于PD快充和车充，最高可支持65W的快充输出。
该芯片支持USB PD 3.2协议，并提供5个固定PDO和2个可配置电压与电流的可编程PDO。
HUSB380B支持包括BC 1.2、DCP、Apple 5V/2.4A、QC 2.0/3.0/QC3.0+、AFC、FCP、SCP 以及 PE 1.1+/2.0 、UFCS 。
该芯片还内置了一整套完善的保护机制，涵盖过压保护 、欠压保护、欠压锁定、过流保护、快速过流保护和热关断等 。

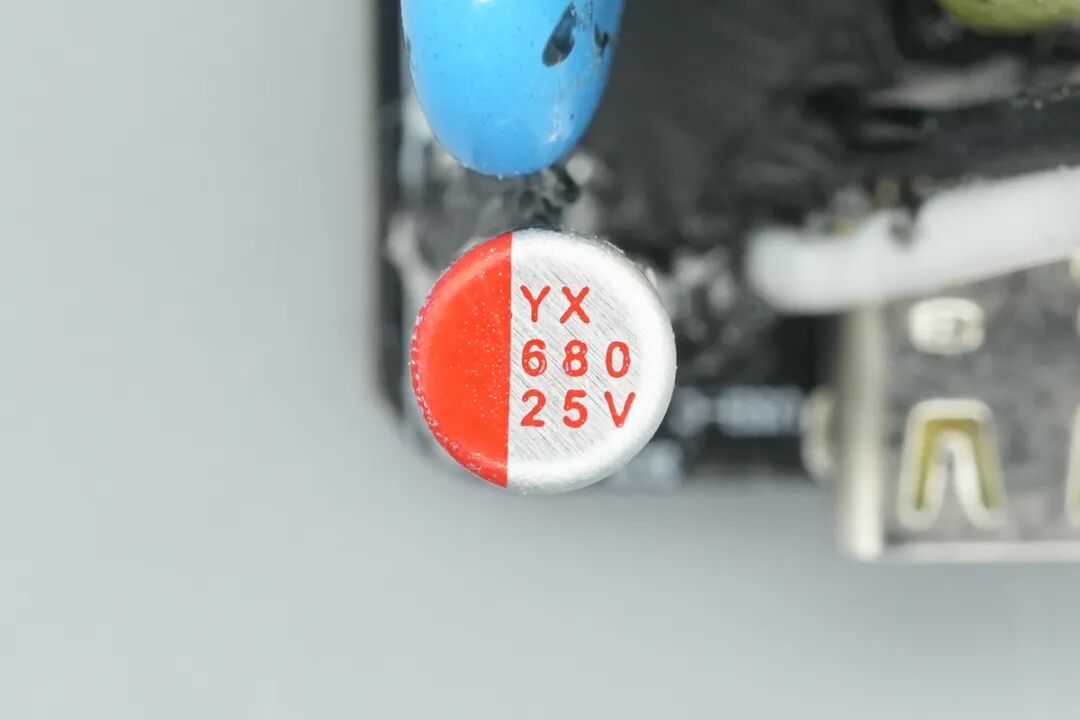

一颗输出滤波电容来自YX云星，规格为25V 680μF。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
倍思这款45W单C口充电器在外观上采用紫色磨砂外壳设计，搭配固定式新国标插脚，整体体积紧凑小巧，实测UFCS、QC3+、PD3.2/PPS/AVS等快充协议，能够很好地满足当下大多数手机、平板、轻薄笔电等设备的快充需求。
通过对这款倍思快充的拆解，我们可以看到其在内部结构方面，充电器的PCBA模块外围被大量灰色导热胶包裹，提升整体散热性能和抗跌落性能。
在器件选型上，该产品采用了硅动力的SP9676E氮化镓合封芯片以及SP6521H次级侧同步整流芯片，协议芯片为慧能泰HUSB380B，搭配沃尔德WRLSB60M整流桥以及万京源、蓝宝石、云星等多家知名品牌的滤波电容。
产品整体用料扎实可靠，是一款兼具便携性、兼容性与高功率密度的氮化镓快充产品。
