充电头网第4137篇拆解报告。
前言
石龙富华近期推出了一款140W 3C1A四口氮化镓快充充电器。
这款产品采用清新独特的海盐蓝配色，机身设计紧凑，配有3C1A四个接口，支持UFCS、QC、PD等主流快充协议，单口最高支持140W快充输出，能够满足各类轻薄本、游戏本以及市面多数智能手机的快充需求。
下面充电头网就为大家带来这款140W充电器的详细拆解，一起来看看其内部的做工与用料如何。
产品外观
包装盒正面采用清新简约的设计风格，印有石龙富华品牌Logo及产品卖点。
包装盒背面详细印有产品规格参数，具体输出参数到后续实物环节再介绍。

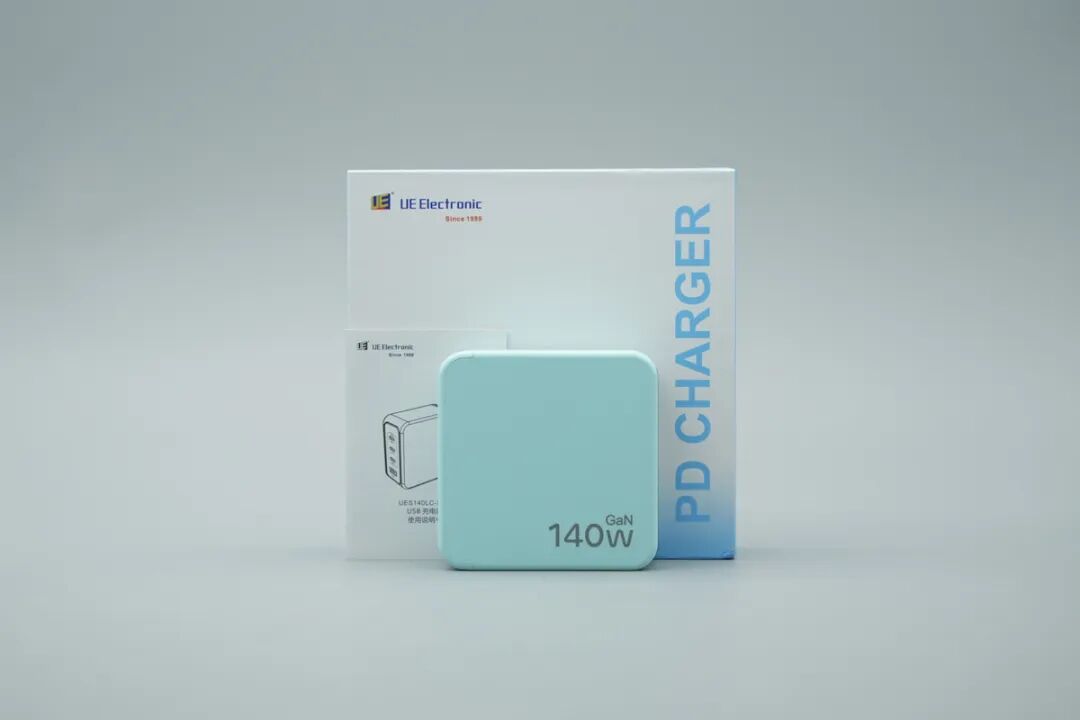

打开包装，内部包含石龙富华140W充电器本体以及配套的使用说明书。

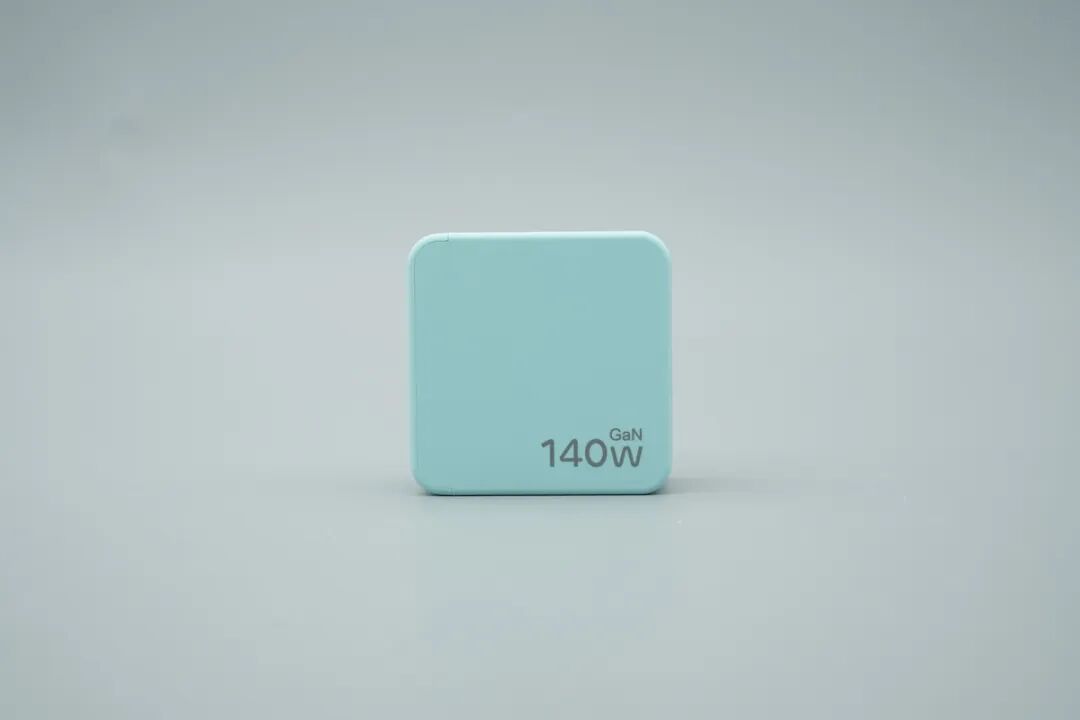

充电器本体采用独特的海盐蓝配色，外壳采用高阻燃PC材质，表面经过哑光细纹处理，手感温润细腻且不易沾染指纹，右下角印有140W GaN字样，直观标明功率与氮化镓卖点。
机身整体边缘过渡圆润，侧面配备3C1A共四个USB输出接口，搭配折叠插脚设计让整体外观更加规整便携。
充电器另一侧印有石龙富华的品牌Logo，设计简约内敛。
输出面板特写，配备3个USB-C接口和1个USB-A接口，接口外围均有相应标识，四个接口均采用黄色胶芯。
底部插脚端外壳上同样丝印了充电器的详细铭牌参数信息，与外包装盒保持一致。
型号：UES140LC-SPC
输入：100-240V ~ 50/60Hz, 2.5A MAX.
输出：
Type-C1：5V 3.0A、9V 3.0A、12V 3.0A、15V 3.0A、20V 5.0A、28V 5.0A MAX
Type-C2/C3：5V 3.0A、9V 3.0A、12V 3.0A、15V 3.0A、20V 5.0A MAX
USB-A：5V 3.0A、9V 3.0A、10V 2.25A、11V 3A、12V 2.75A MAX
总功率：140W MAX
制造商：东莞市石龙富华电子有限公司
中国制造
该产品通过了3C认证

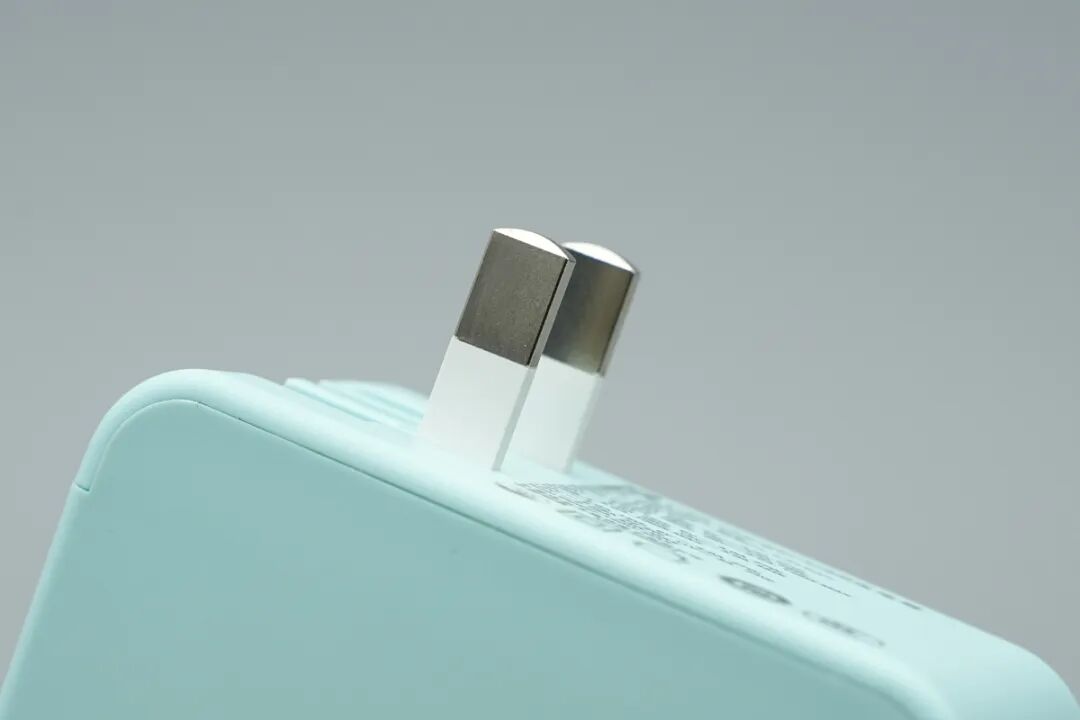

充电器采用新国标可折叠插脚设计，外出携带不易刮碰背包内部的其他产品。
产品尺寸重量

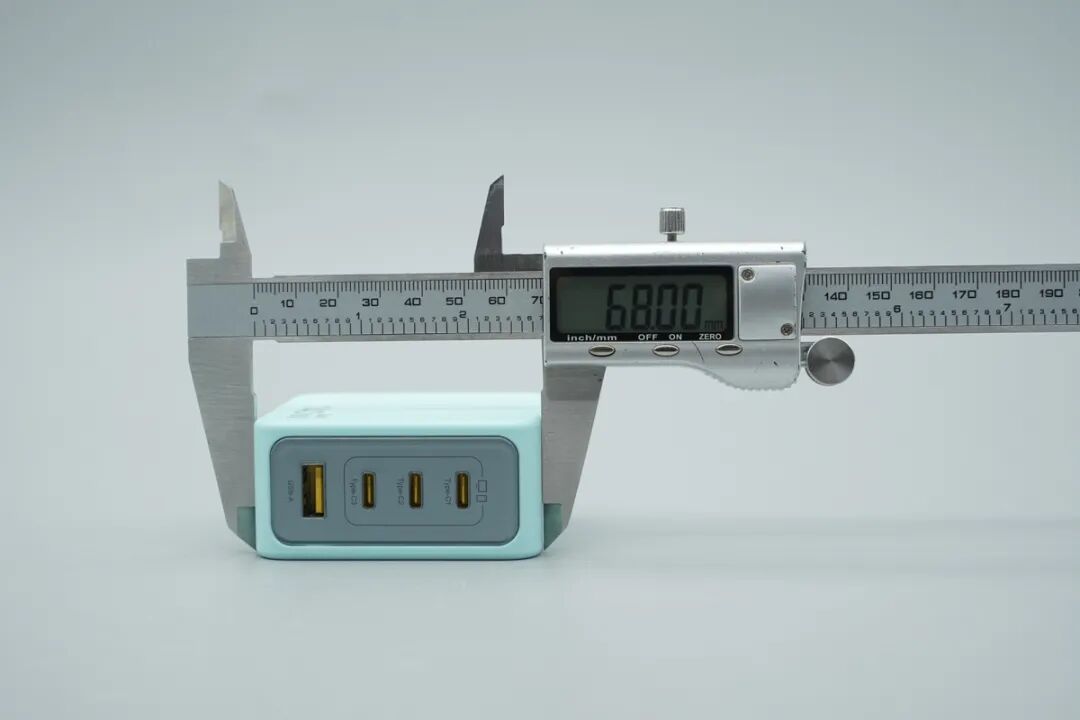

使用游标卡尺测得充电器机身宽度约为68mm。
测得机身厚度约为32.95mm。

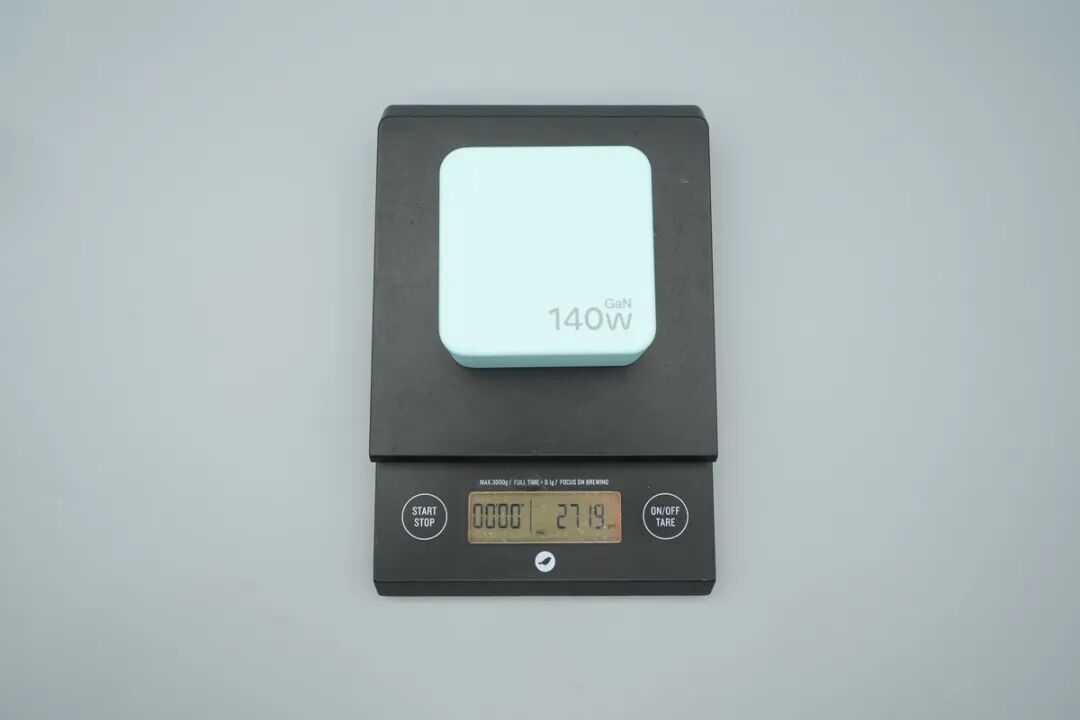

放在电子秤上测得充电器总重量约为271.9g。
将石龙富华140W充电器与苹果原装140W充电器放在一起进行直观对比，可见前者的体积优势非常明显。
将充电器拿在成年男性手掌中，大小如图所示。
产品快充协议兼容性

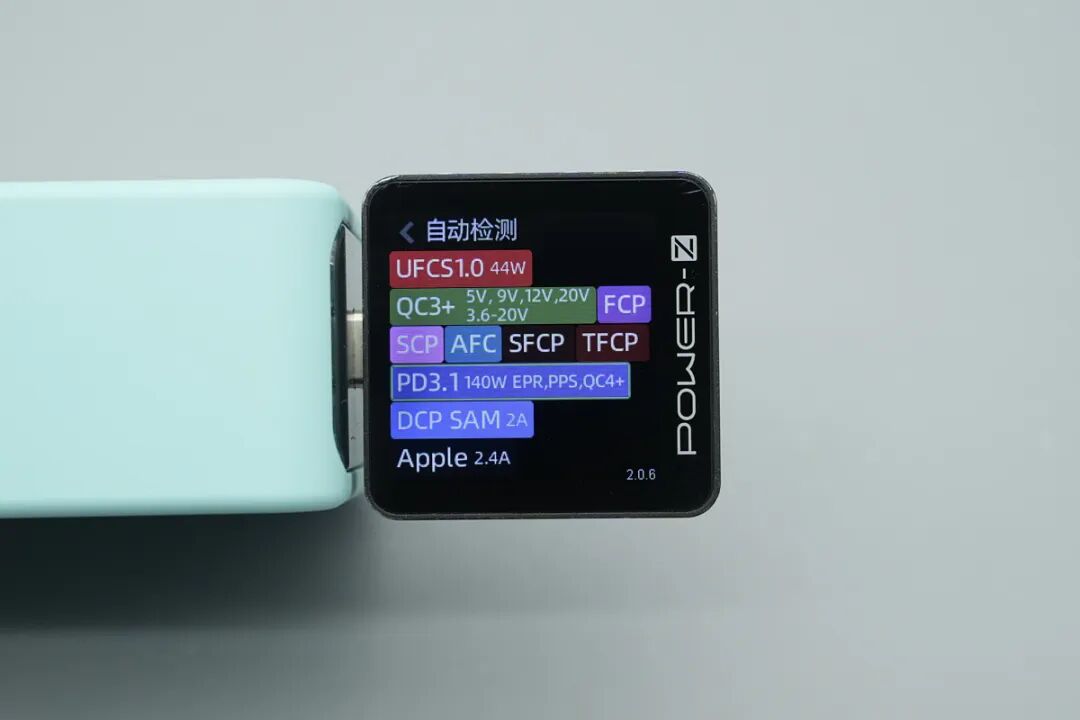

使用POWER-Z KM003C测得C1口支持UFCS、QC3+、SCP、FCP、AFC、SFCP、TFCP、PD3.1/PPS、DCP、SAMSUNG5V2A以及Apple 2.4A充电协议。
相关阅读：
PDO报文方面，C1口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-11V 5A一组PPS电压档位。
相关阅读：

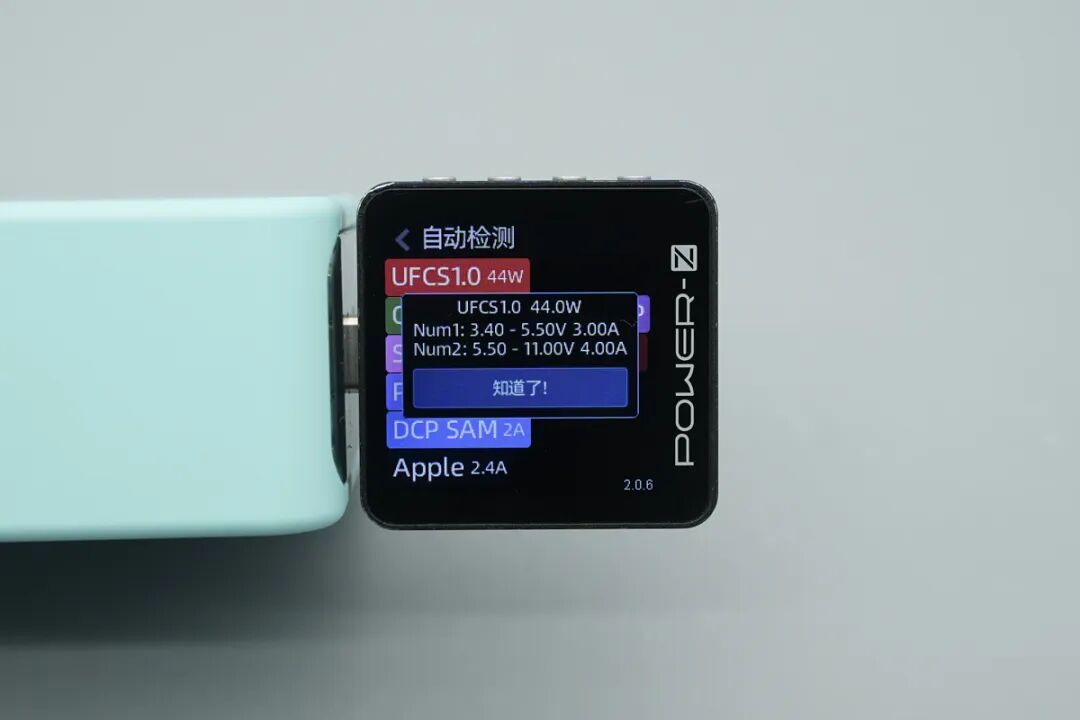

C1口UFCS协议具备3.4-5.5V 3A、5.5-11V 4A两组电压档位。

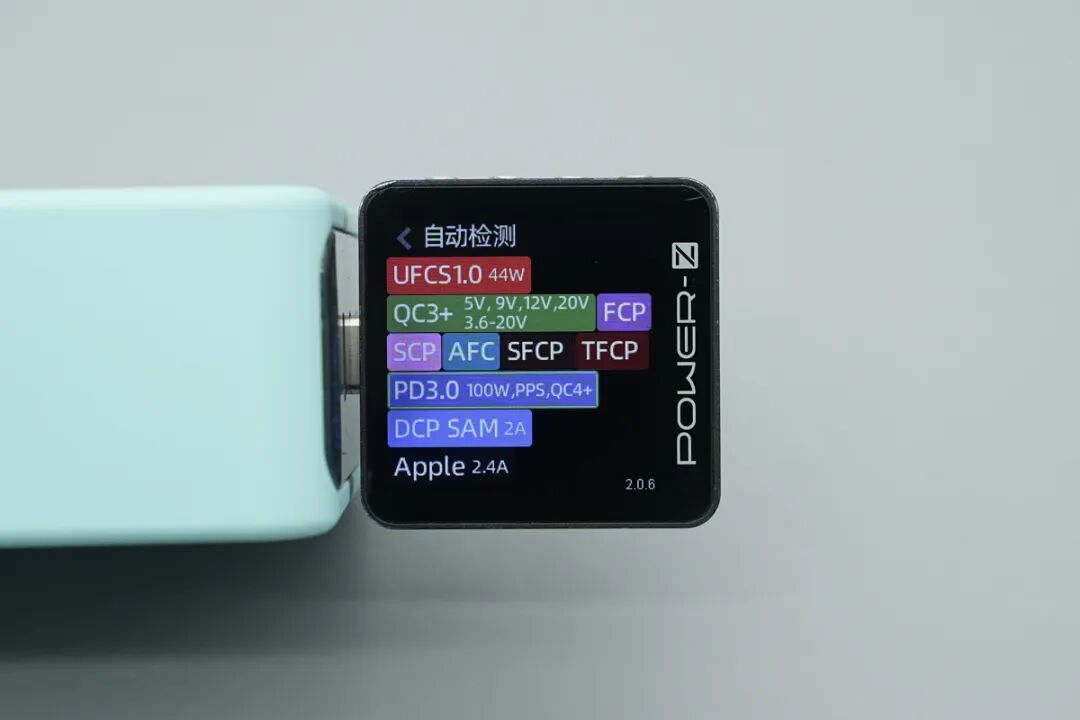

测得C2口支持UFCS、QC3+、SCP、FCP、AFC、SFCP、TFCP、PD3.0/PPS、DCP、SAMSUNG 5V2A以及Apple 2.4A充电协议。

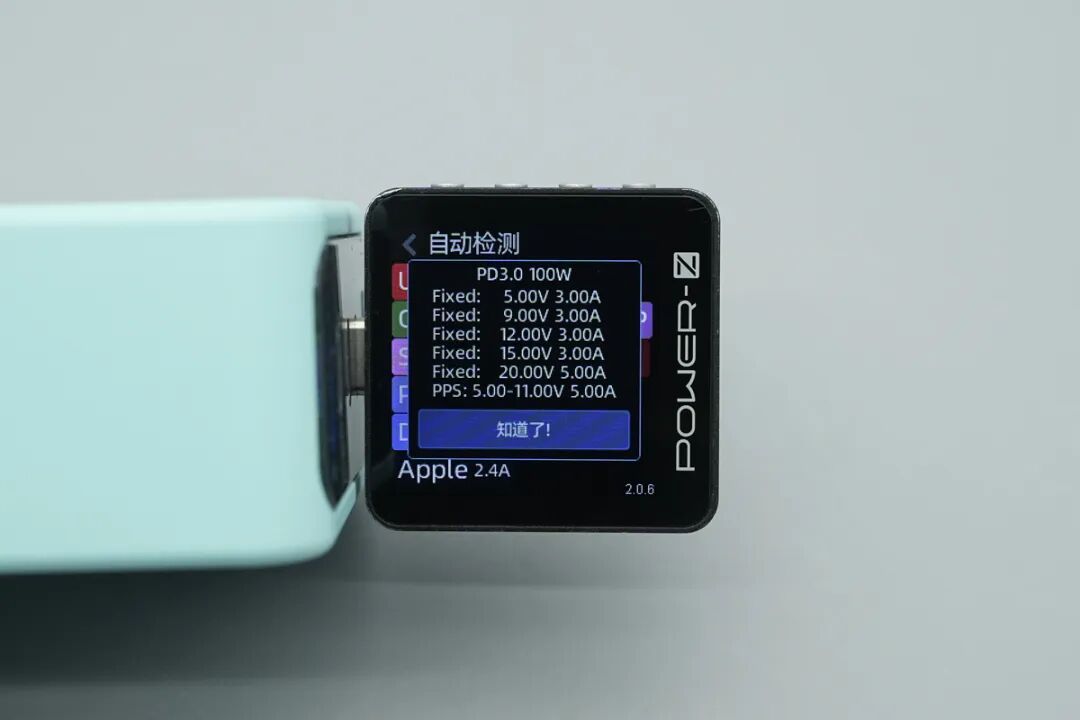

PDO报文显示，C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V 5A一组PPS档位。

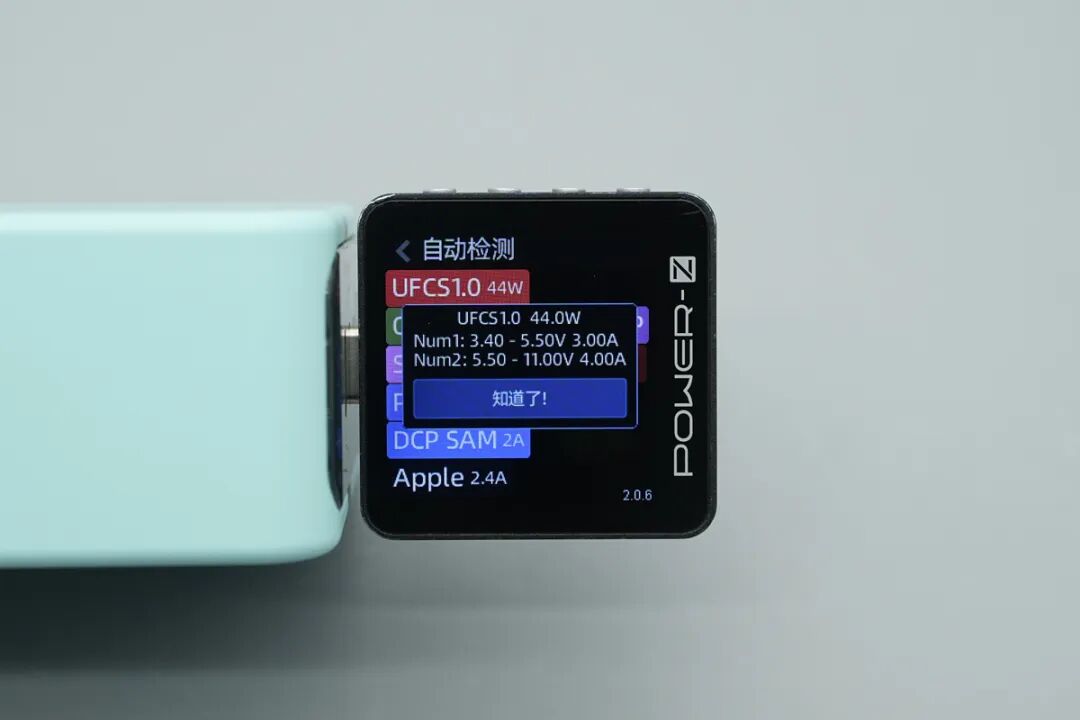

C2口UFCS协议具备3.4-5.5V 3A、5.5-11V 4A两组电压档位。
C3口兼容性与C2口完全一致。
PDO报文也相同。
UFCS兼容性也相同。
测得A口支持UFCS、QC3+、FCP、SCP、AFC、SFCP、DCP、SAMSUNG 5V2A以及Apple 2.4A充电协议。

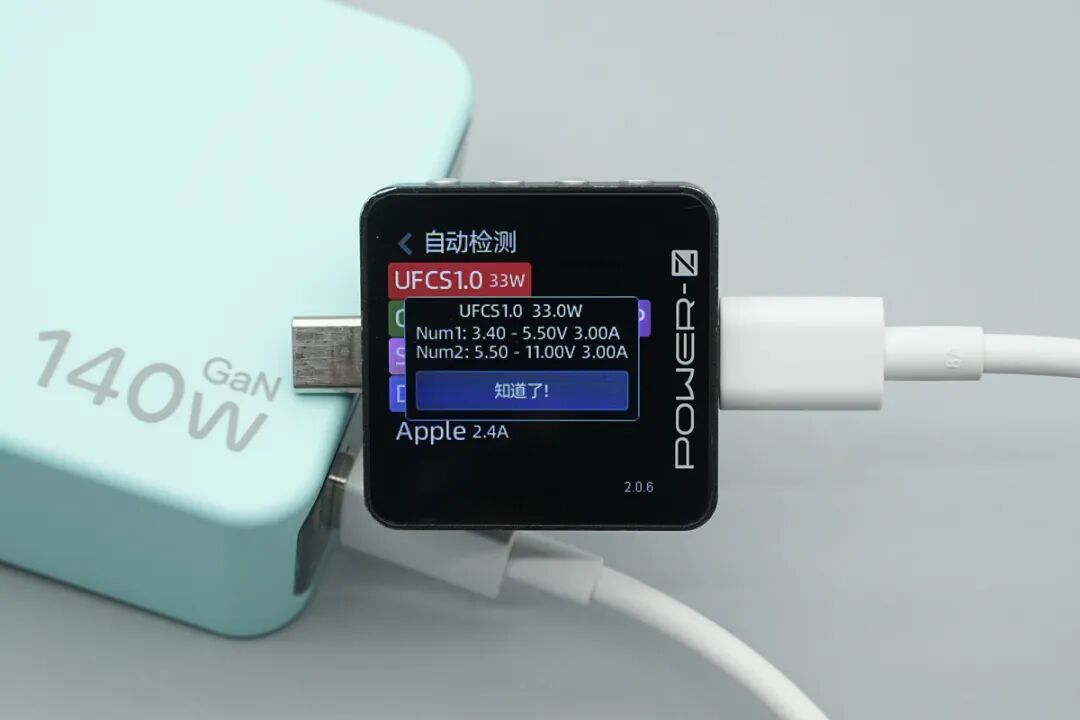

A口的UFCS快充具备3.4-5.5V 3A、5.5-11V 3A两组电压档位。
产品PCBA全貌解析

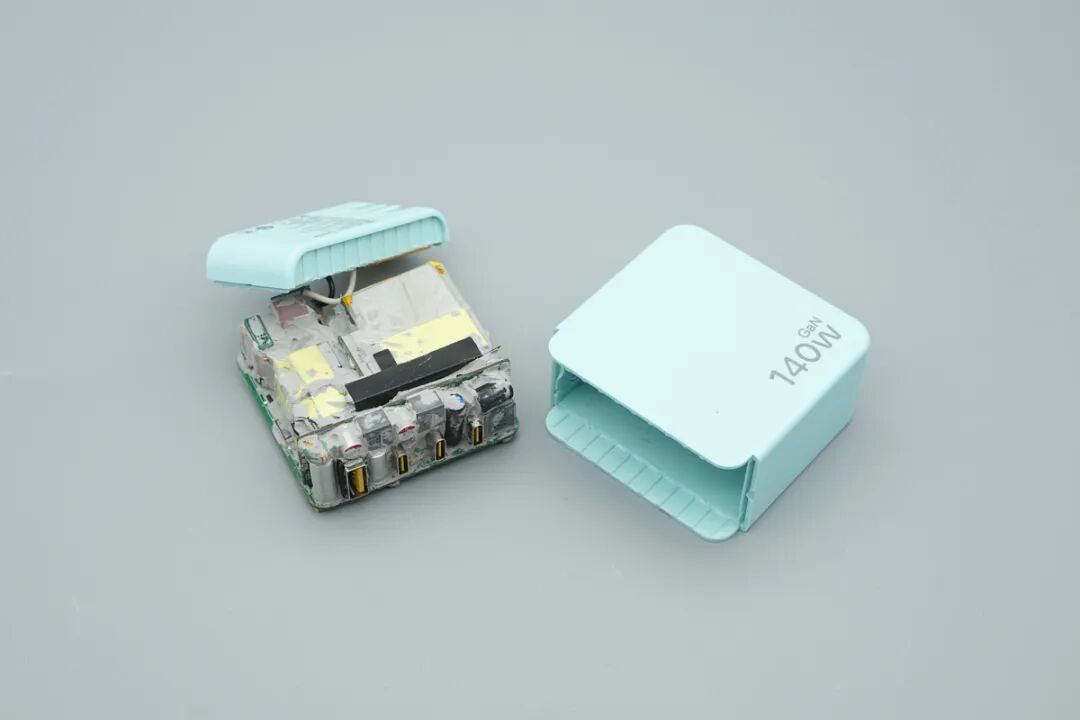

接下来进入拆解环节，首先沿外壳接缝处切割开机身外壳，抽出内部PCBA模块。可以看到PCBA模块被大量灰色灌封胶包裹，加强整机散热。

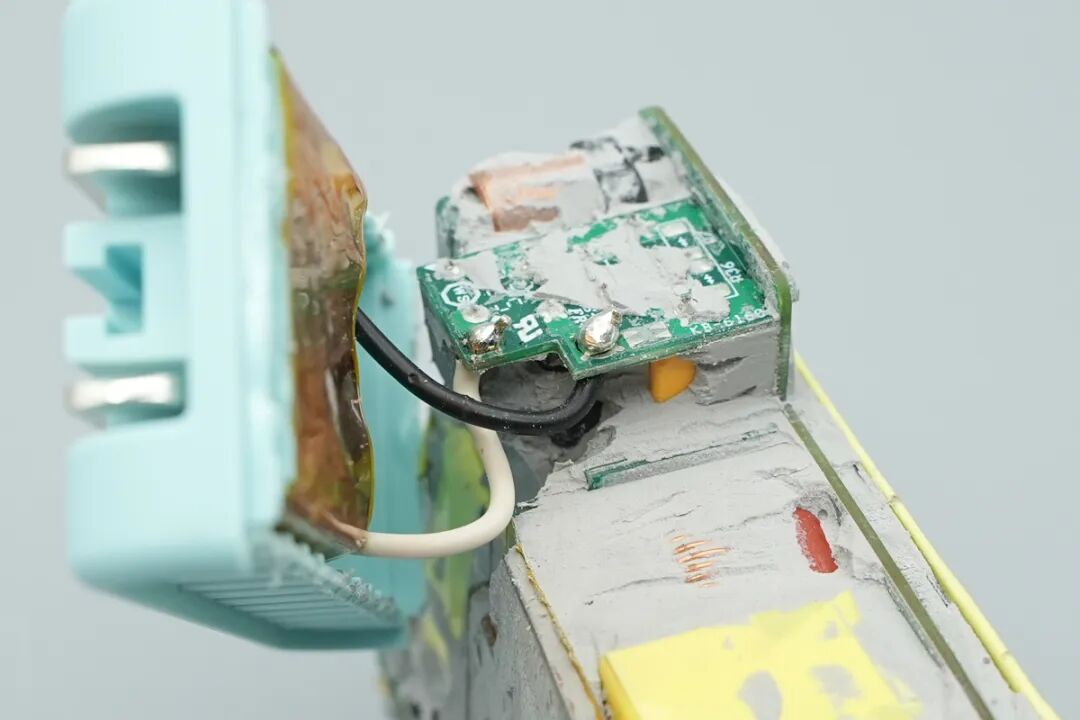

AC输入通过一黑一白两根导线与PCBA模块连接。
将PCBA模块取出，正面覆盖了一层黄铜散热片。
背面同样覆盖黄铜散热片。

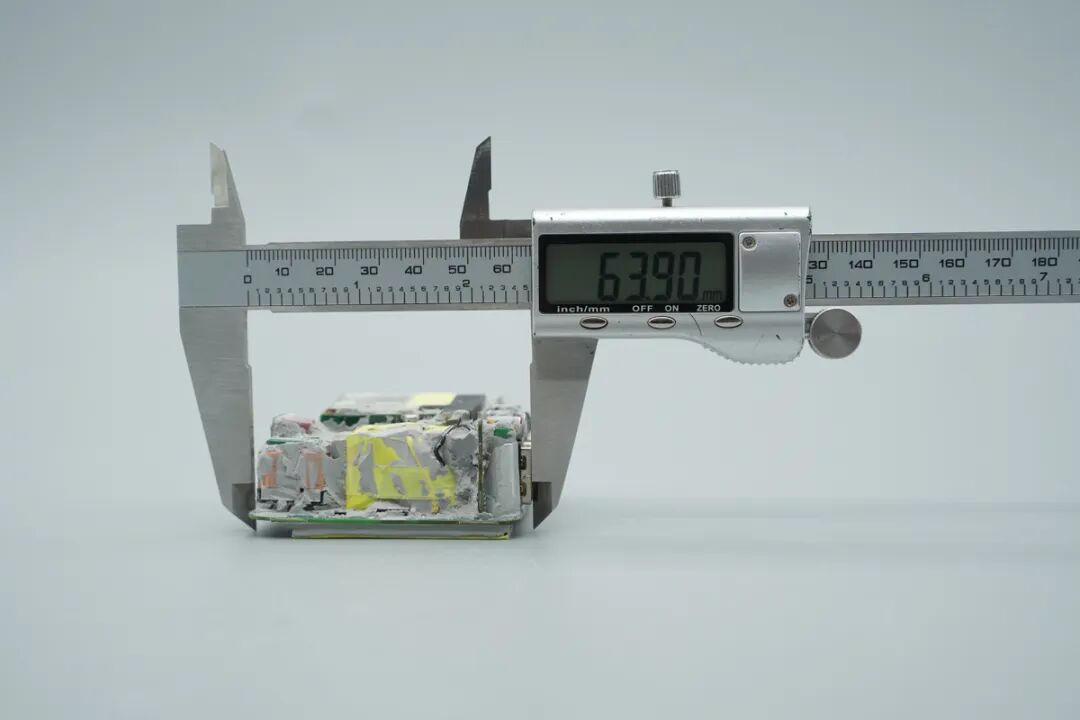

使用游标卡尺测得PCBA模块的长度约为63.90mm。

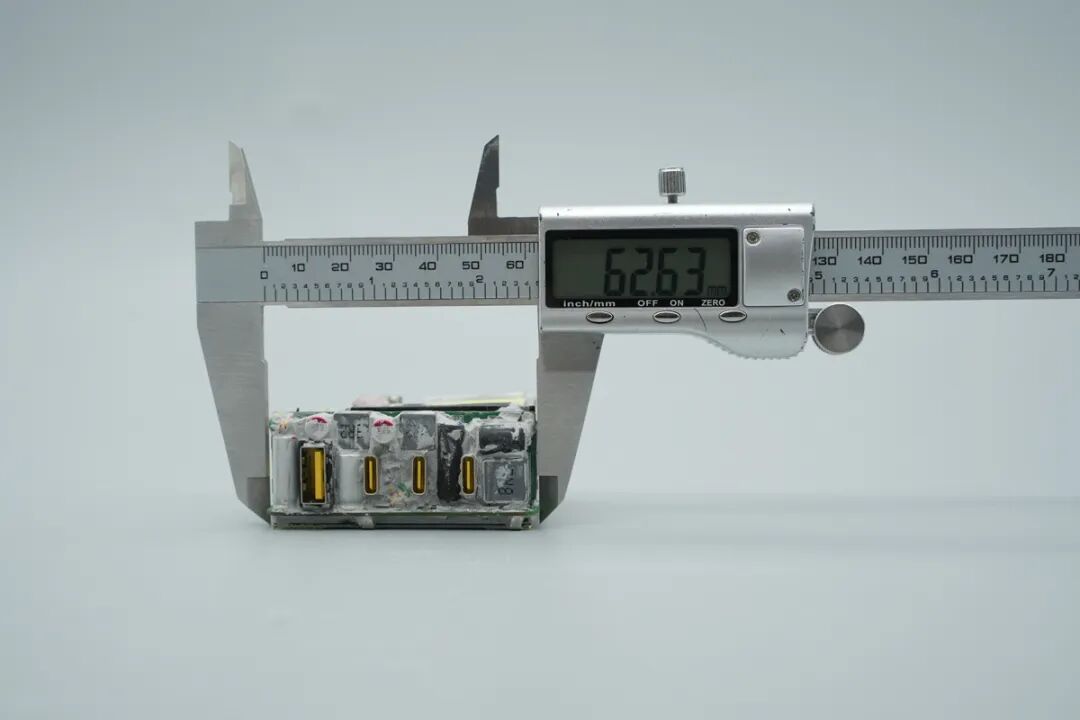

测得PCBA模块的宽度约为62.63mm。
测得PCBA模块的厚度约为27.35mm。

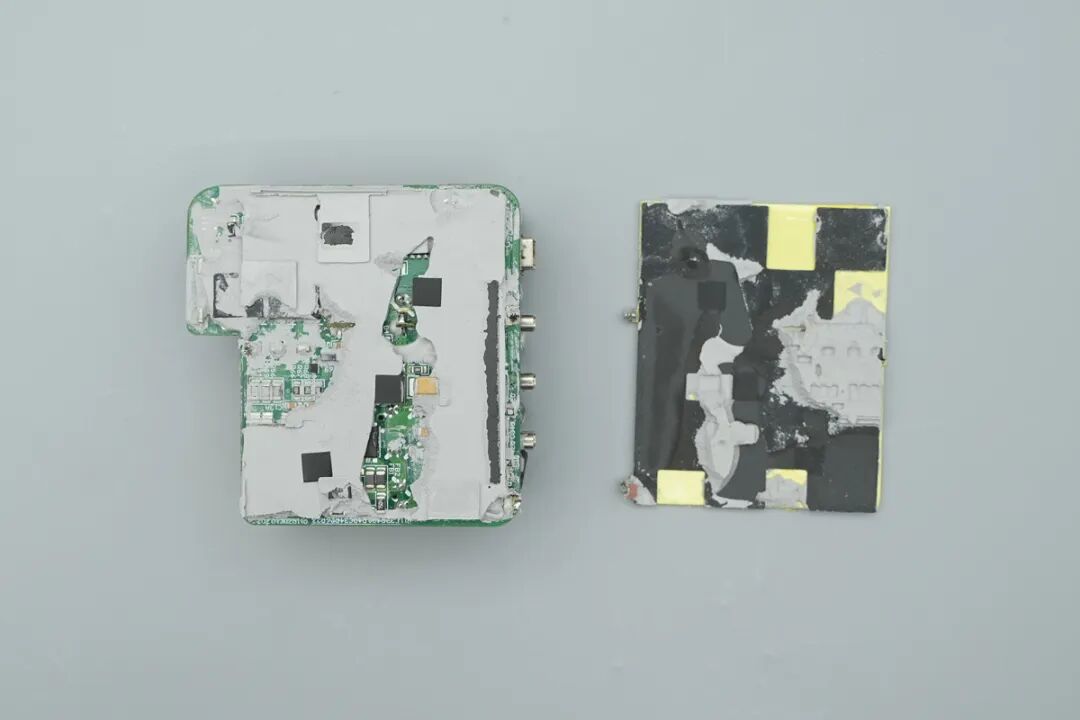

拆下底部的黄铜散热片。
拆下正面散热片可见内部同样注满灌封胶，有效提升散热效率并保证结构稳固。
PCBA模块正面采用了多块小板垂直焊接的组合结构，包括主板、降压输出小板以及EMI滤波小板等。
清理掉灌封胶，可见PCBA模块背面设有整流桥、PFC芯片、PFC二极管、贴片Y电容、光耦、同步整流芯片、同步整流管等元器件。
将PCBA模块上的元器件及小板依次分离，由底层主板、降压输出小板、EMI滤波小板、PFC滤波小板、初级主控芯片小板等部分组成。

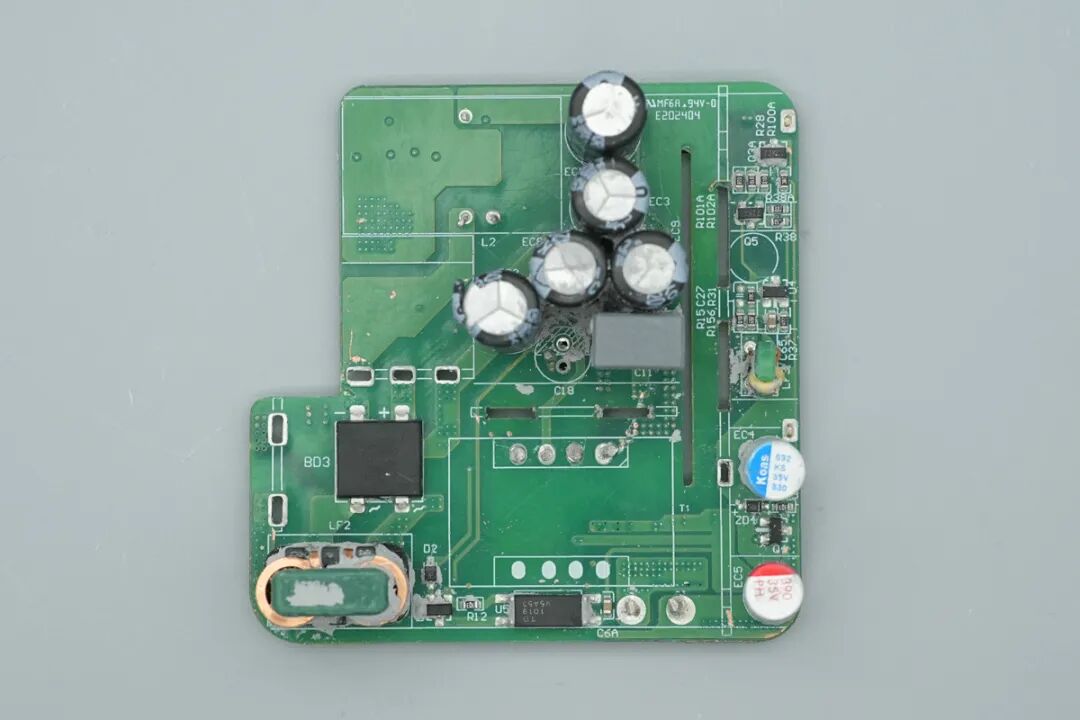

经过分离后的底层小板如图，可见共模电感、光耦、高压滤波电容、低压滤波电容等元器件。

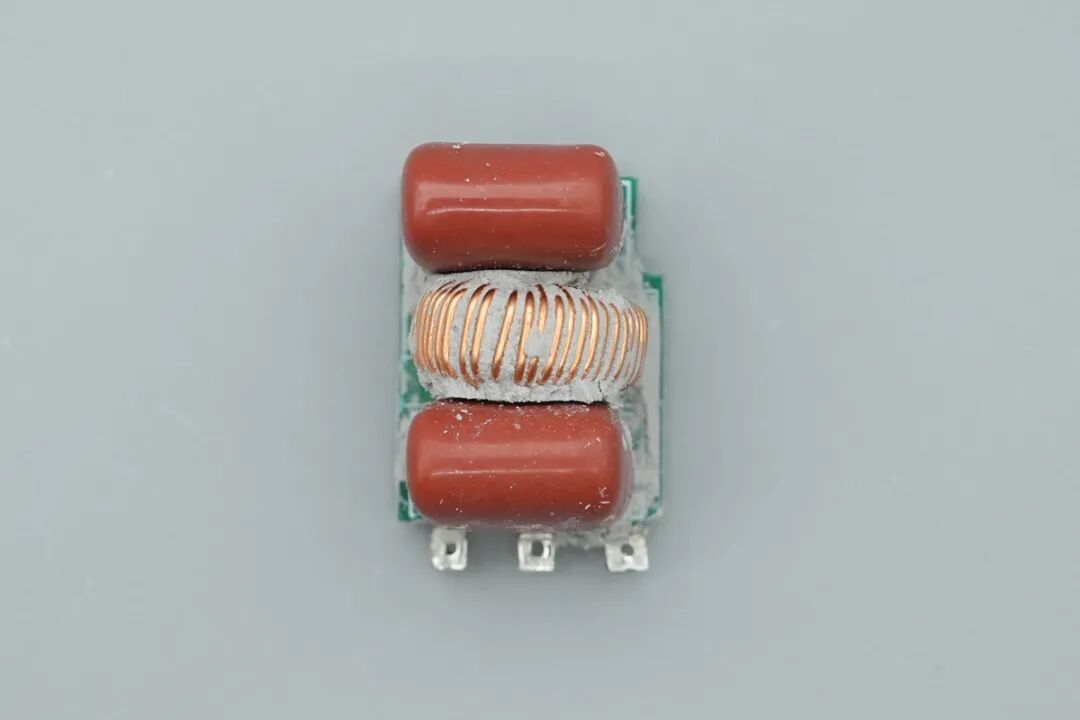

输入EMI滤波小板如图所示。
PFC滤波小板如图所示。

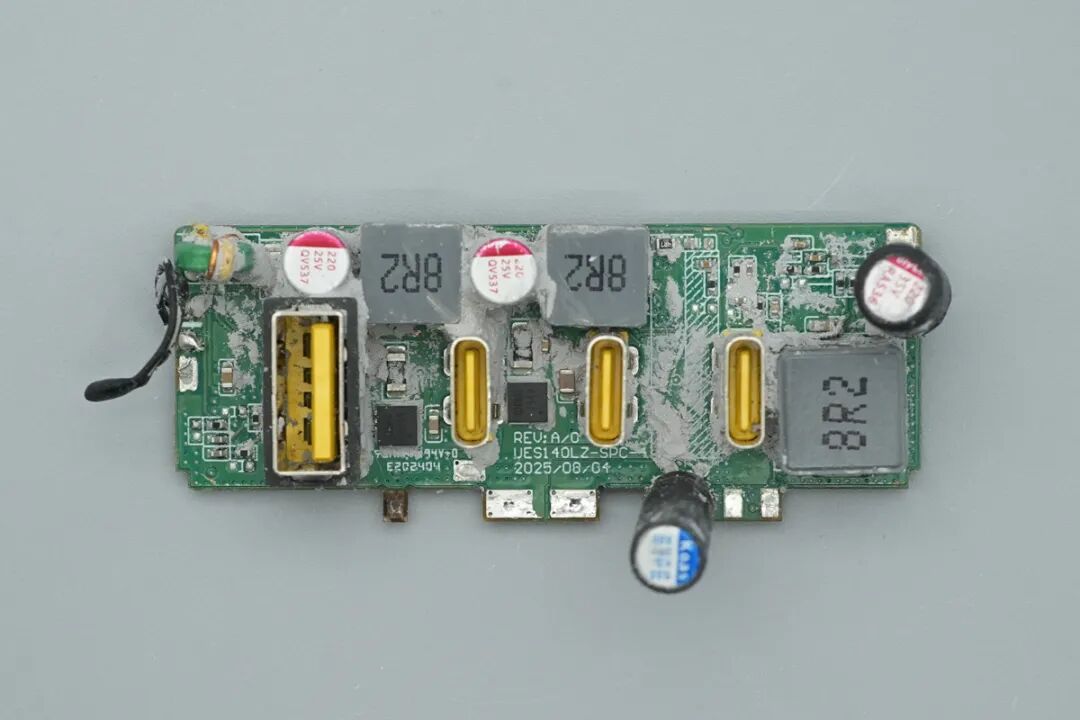

降压快充输出小板正面如图，可见VBUS管、降压电感、滤波电感、滤波电容以及用于过温保护的NTC热敏电阻。
降压快充输出小板背面如图，可见协议芯片、升降压MOS以及VBUS管等。
产品初级侧电路解析
输入端延时保险丝特写，规格为5A 250V，用于过流保护。
一颗双向并绕共模电感外部包裹黑色热缩管绝缘，用于滤除电网中的高频EMI干扰。
安规X2电容特写，容量为0.47μF，用于抑制共模干扰。

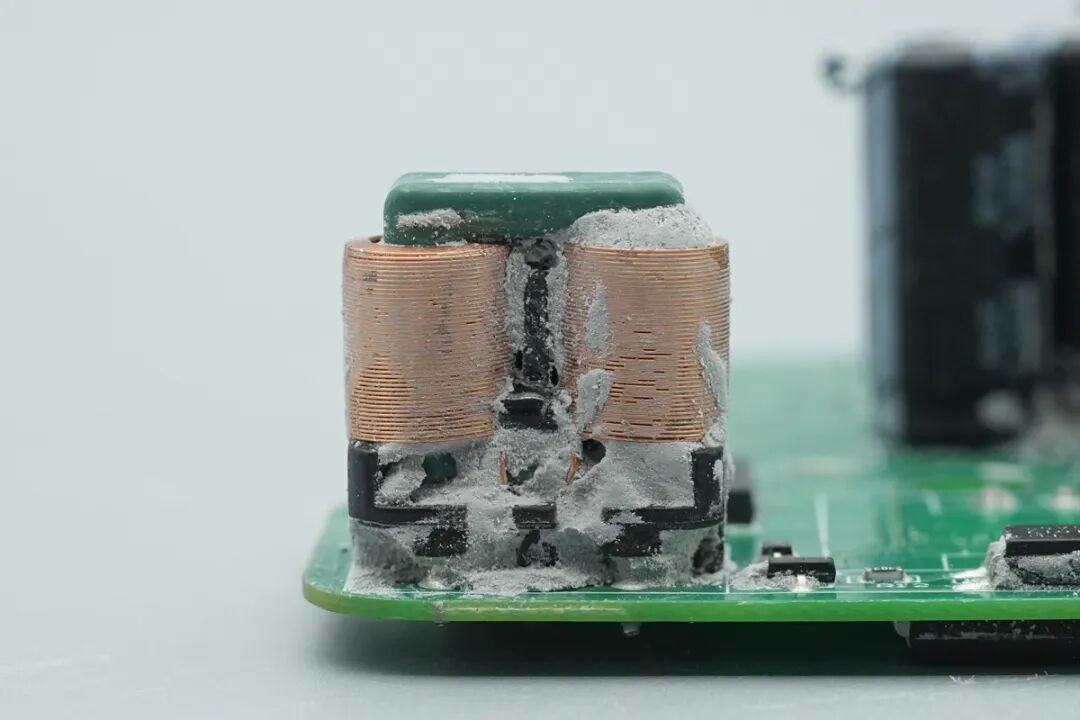

另一颗共模电感采用扁平铜线绕制。
整流桥来自World沃尔德，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果，选用LSB封装。
沃尔德WRLSB80M资料信息。

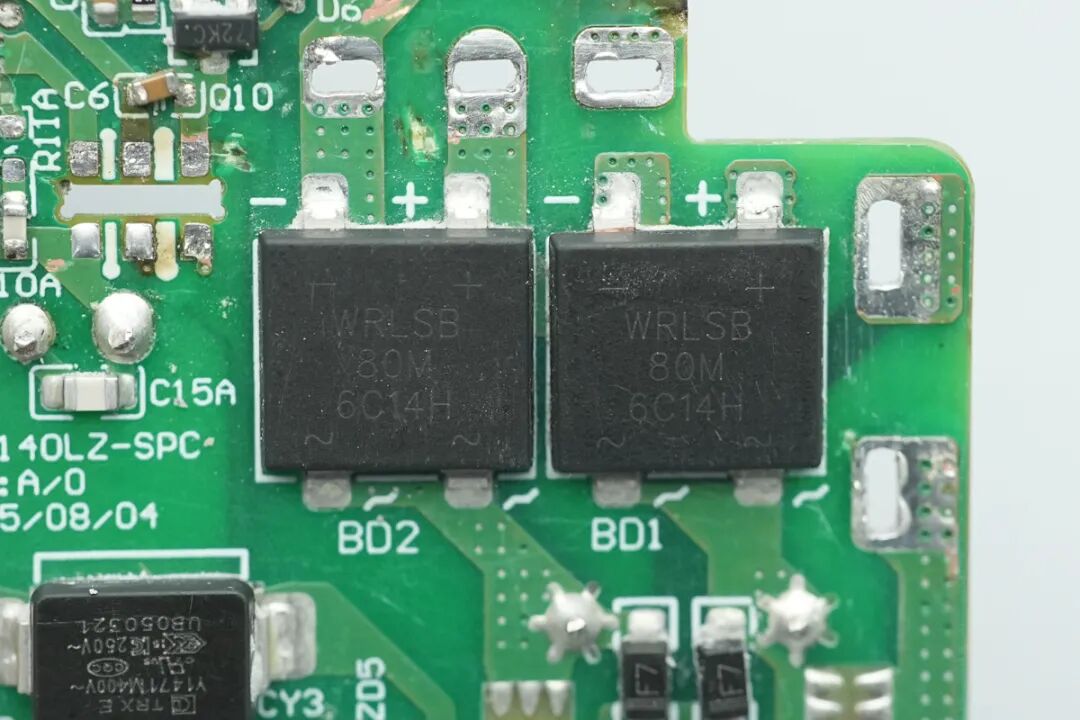

背面旁边还设有两颗相同的沃尔德WRLSB80M整流桥，三颗均摊发热。

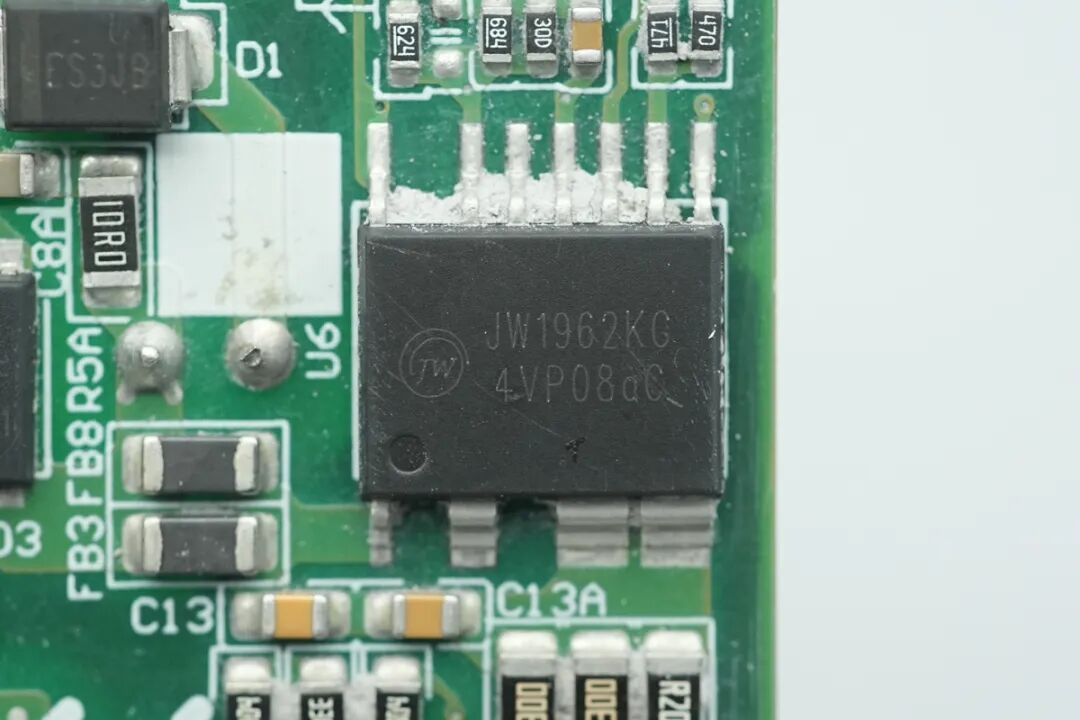

初级侧PFC控制器来自JoulWatt杰华特，型号JW1962KG，芯片内部集成有源PFC Boost恒压驱动以及700V高压氮化镓功率器件，主要应用于SMPS、AC/DC适配器及平板电视等单级、带有源PFC的升压系统，采用ESOP10封装。
JW1962XG系列凭借恒定导通时间控制技术可确保优异的功率因数，无需输入电压检测电路，简化了系统设计，降低了损耗。电感电流工作在临界连续模式，减小了功率器件的开关损耗，改善了EMI性能，确保系统具有高效率。
JW1962XG系列还具备多重保护功能，包括VCC欠压锁定、ISP过压保护、反馈开路保护、FB过压保护及过热保护，可全面增强系统安全性与可靠性。

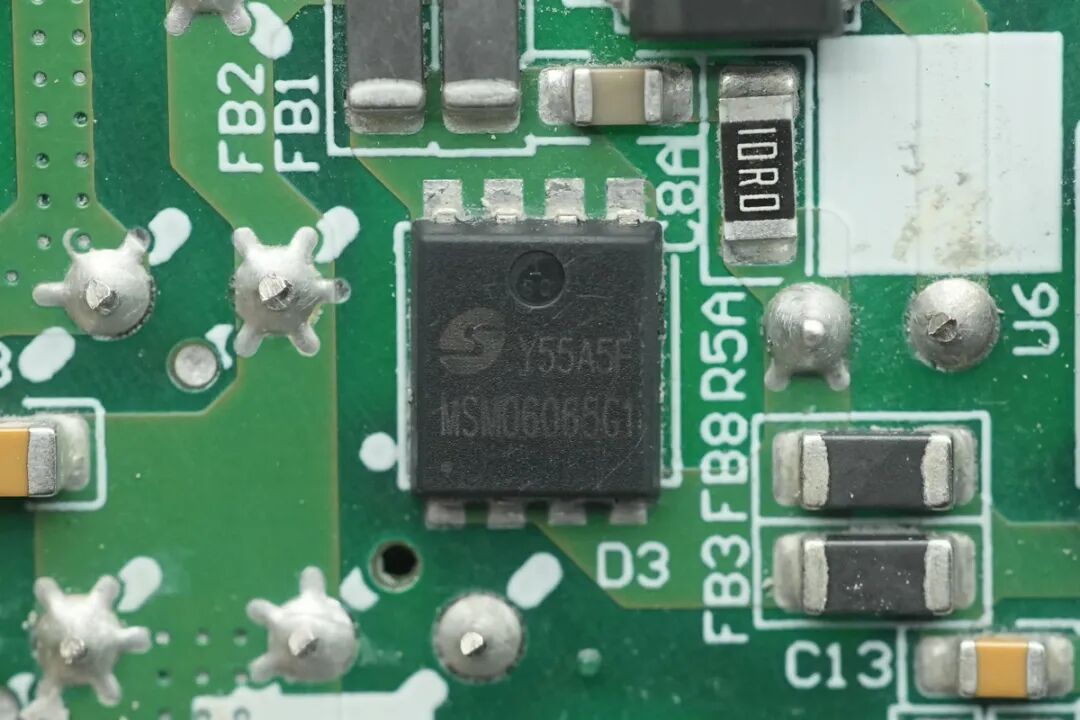

PFC二极管来自MSemitek美浦森，型号为MSM06065G1。这是一颗650V 6A规格的碳化硅二极管，采用DFN5*6封装。
两颗CBB电容和一颗滤波电感。
PFC电感喷码UES140LZ-SPC-L2。
高压滤波电解电容来自Koshin东佳，共计五颗，单颗规格均为420V 22μF。
为初级主控芯片供电的电解电容来自Chengx承兴，规格为63V 82μF。
一颗CBB21B谐振电容特写。

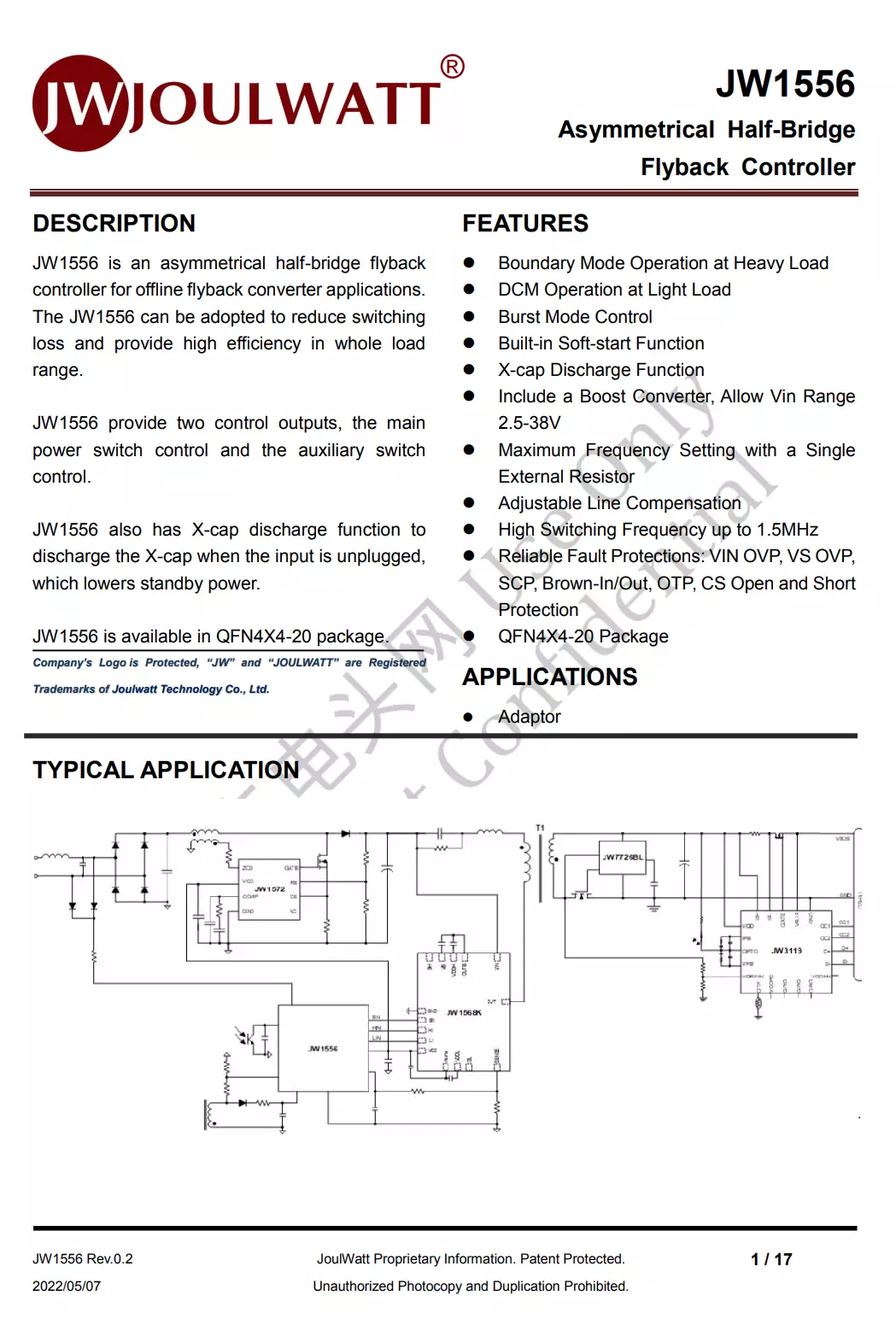

AHB控制器来自杰华特，型号JW1556，是一款非对称半桥反激式控制器，采用QFN4x4-20封装，适用于离线反激式转换器应用。芯片内部集成供电升压转换器，输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。
相关阅读：
杰华特JW1556在重负载下工作在ZVS模式，支持Adaptive ZVS开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。

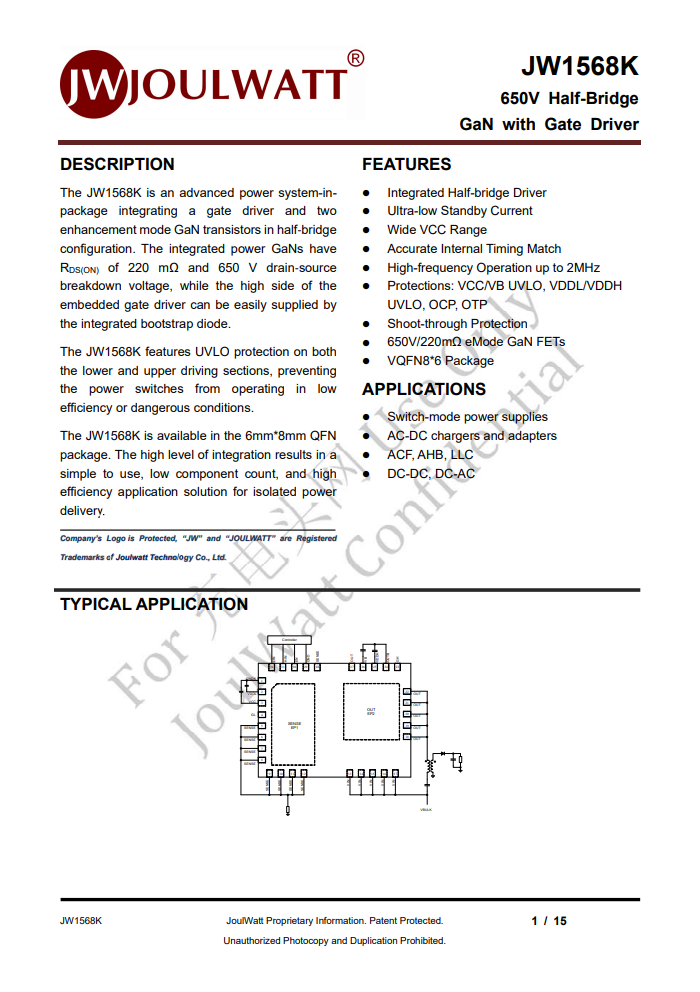

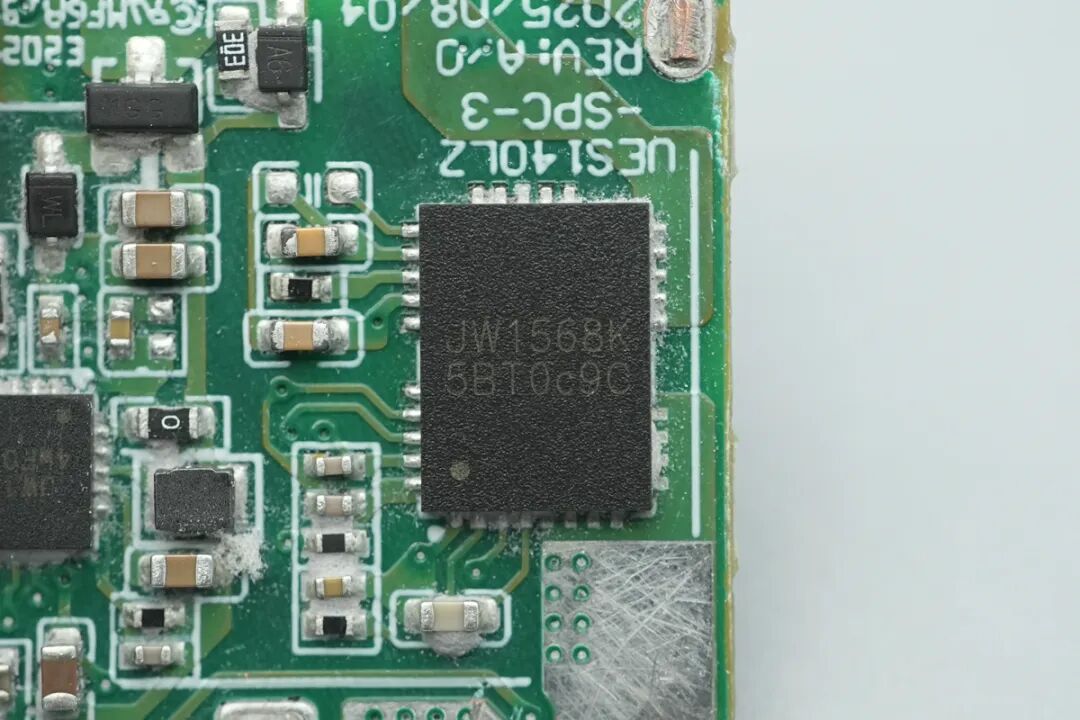

氮化镓半桥芯片采用杰华特JW1568K，芯片集成了一个门极驱动器和两个增强模式的GaN晶体管，使其在设计上更加简化，可大大降低系统复杂度。集成的功率GaN器件具有220mΩ的导通电阻和650V耐压。
相关阅读：
JW1568K具有较低的静态电流与适应广泛的Vcc电压范围，并可确保内部上下管驱动匹配的准确性，有助于提高系统的性能和稳定性。集成的高侧Bootstrap简化了设计，支持高频操作，最高可达2MHz，在高性能应用中表现出色。
变压器特写，喷码UES140LZ-SPC-T1。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1471M。
特锐祥贴片Y电容资料信息。
相关阅读：
另外一颗特锐祥TMY1471M贴片Y电容。
一颗EL109光耦。
还有一颗TD1019光耦。
产品次级侧电路解析

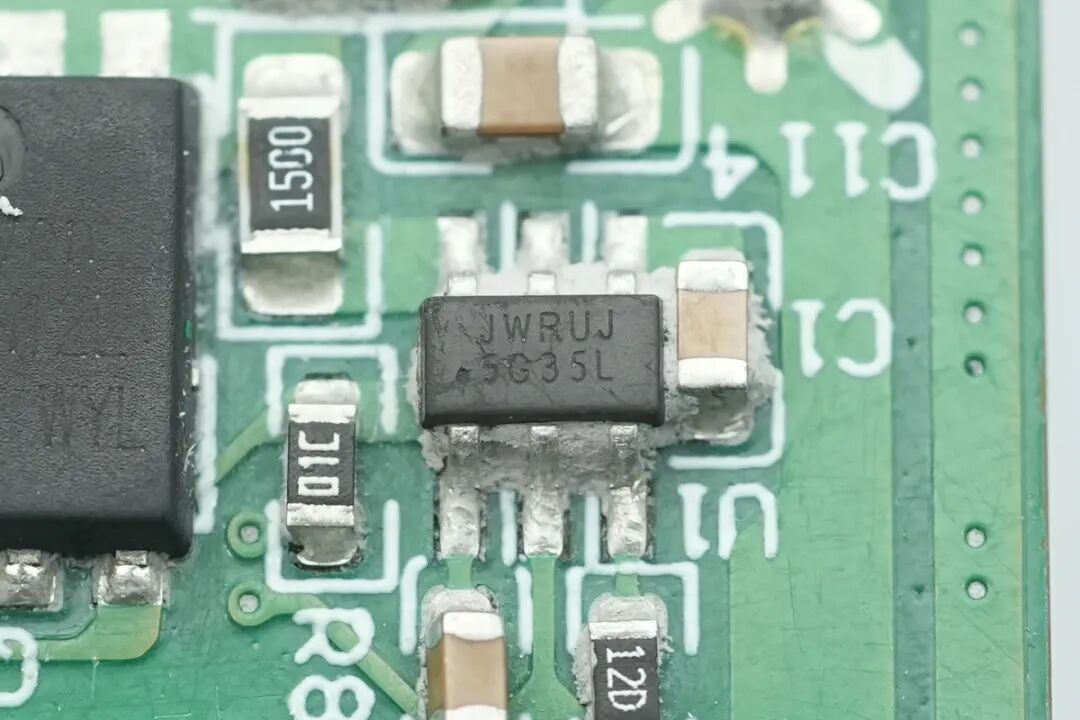

同步整流控制器来自杰华特，丝印JWRU，实际型号为JW7726H，支持ACF，AHB，DCM，QR和CCM反激工作模式，支持高侧和低侧应用，芯片支持直接由输出电压供电，具有极低的静态电流，具备快速驱动能力，用于CCM运行模式。
相关阅读：

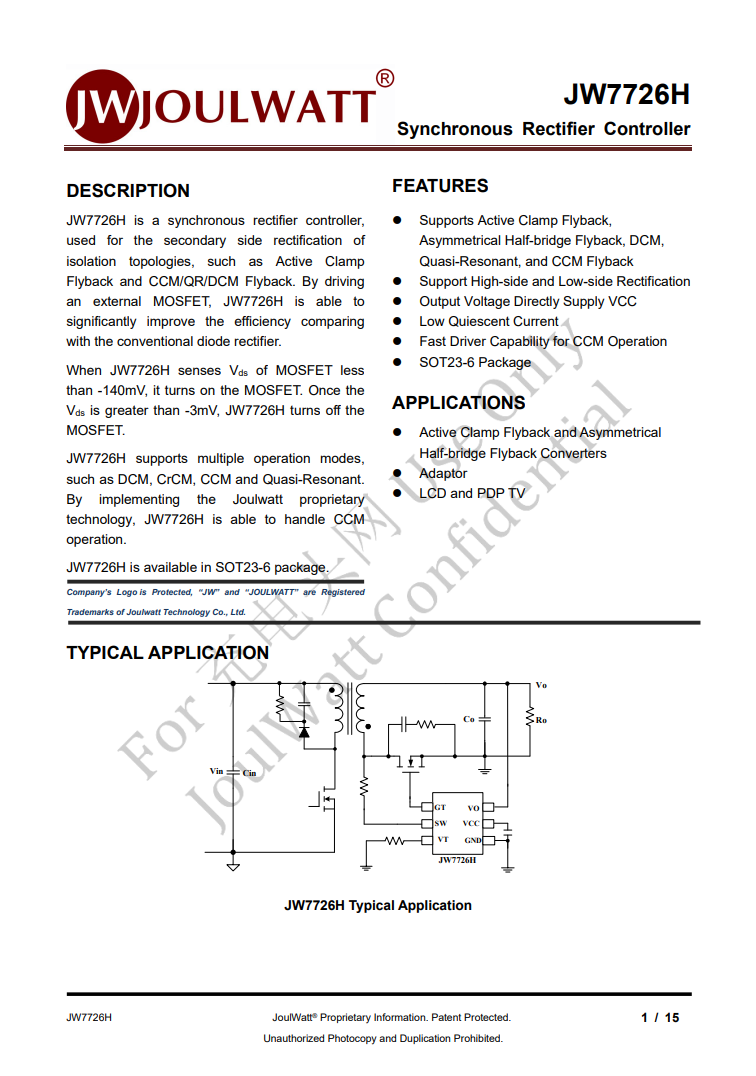

杰华特JW7726H资料信息。
两颗同步整流管来自WAYON维安，型号WMB125N12LG2，NMOS，耐压120V，导阻12.5mΩ，采用PDFN5060封装。
产品降压快充输出电路解析
C3+A口的降压协议芯片为iSmartWare智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。
相关阅读：
芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。
智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。
芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

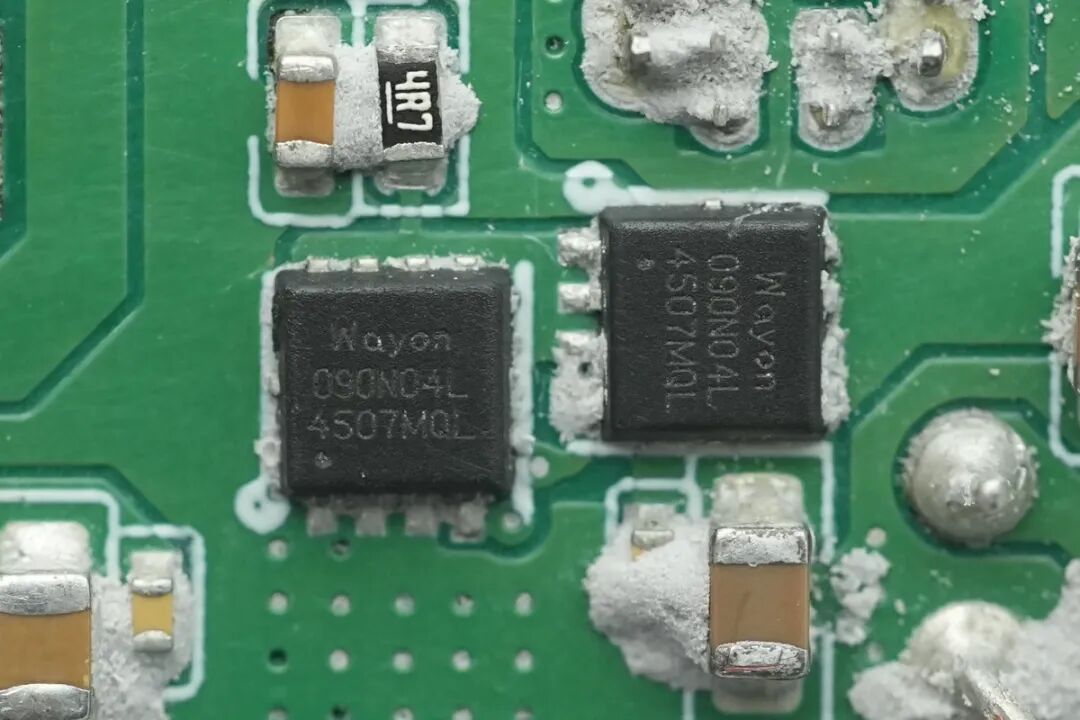

两颗同步降压开关管来自维安，丝印090N04L。
USB-A口的VBUS管丝印Q30N03。
USB-C3的VBUS管丝印Q30N03。
USB-C2的协议芯片同样为智融科技SW3561H。
两颗同步降压开关管同样是维安WMB090N04LG2。
USB-C2的VBUS管丝印Q30N03。
USB-C1采用智融科技SW3566H降压协议芯片，是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流，芯片采用QFN4*4-32封装。
相关阅读：
芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。
芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。
输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。
两颗同步降压开关管以及一颗VBUS管同样是维安丝印090N04L器件。
两颗滤波电容规格为25V 220μF，两侧还设有8.2μH平面电感。

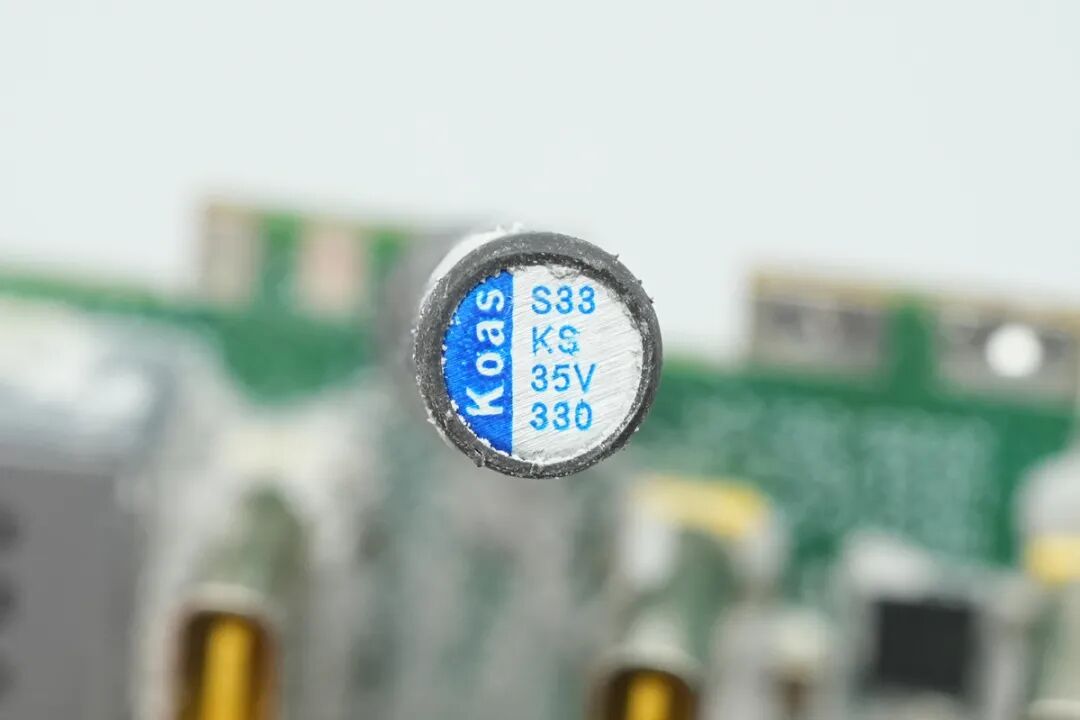

还有一颗Koshin东佳35V 330μF滤波电容。
一颗Polycap柏瑞凯35V 220μF滤波电容。
另外一颗8.2μH平面电感。
一个用于过温保护的NTC热敏电阻。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
富华电子140W氮化镓充电器延续了100W款的外观设计语言和配置，海盐蓝配色观感更加清新。
同时产品性能进一步提升可为笔记本等大设备高效快充，产品兼容UFCS、QC、PD、PPS、SCP等主流快充协议，适合对高快充功率有需求的用户选择。
充电头网拆解了解到，产品采用了杰华特JW1962KG+JW1556+JW7726H全套电源方案进行设计，氮化镓半桥芯片同样采用杰华特JW1568K，内置杰华特全套开关电源方案。
输出端则采用了三路DC-DC降压电路设计，使用了智融科技SW3561H、SW3566H两款降压快充协议芯片实现输出控制，内置的电容分别来自特锐祥、东佳、柏瑞凯等品牌。
PCBA模块采用了多块小板组合焊接，实现了高密度堆叠，此外器件均打胶进行加固处理。
