前言
宜家的电子配件一直延续着经典的北欧极简风格，过去几年在推出过数款不同功率的PD快充后，近期再次更新快充产品线，推出了售价69.99元的SJÖSS 65W USB-C氮化镓快充。
该充电器配备单USB-C输出接口，最大输出功率为65W。
实测这款充电器支持 PD3.0/PPS、QC3.0、FCP、SCP、AFC多种主流快充协议，既能满足手机、平板电脑、轻薄笔电快充，也能为智能音响、安防监控等IoT设备持续供电。
接下来，充电头网将为您带来这款产品的详细拆解。
产品开箱
包装盒正面延续了宜家快充配件系列一贯的极简白底黑字风格。
包装盒背面详细印有充电器的输入输出参数。实际参数到后续实物环节再介绍。
包装内含充电器本体、说明书，以及一张附赠的彩色贴纸，方便用户个性化装饰或区分设备。
充电器机身采用了纯白色的高阻燃PC材质外壳，表面经过亮面处理，边角过渡圆润。
机身侧面同样圆润，没有任何多余的装饰，尽显北欧极简风。
输入端配备了固定式国标双脚插头。
输出端面板采用淡绿色磨砂材质，配备单USB-C接口，上方印有65W PD快充功率标识。
机身侧面激光雕刻了详细的产品参数：
品名：USB-C充电器
型号：E2502-CN
输入：100-240V~ 50/60Hz Max.1.6A
输出：
5V3A、9V3A、12V3A、15V3A 、20V3.25A
PPS：5-16V 3A
制造商： IKEA of Sweden AB
中国制造
该产品通过了3C认证
快充协议测试

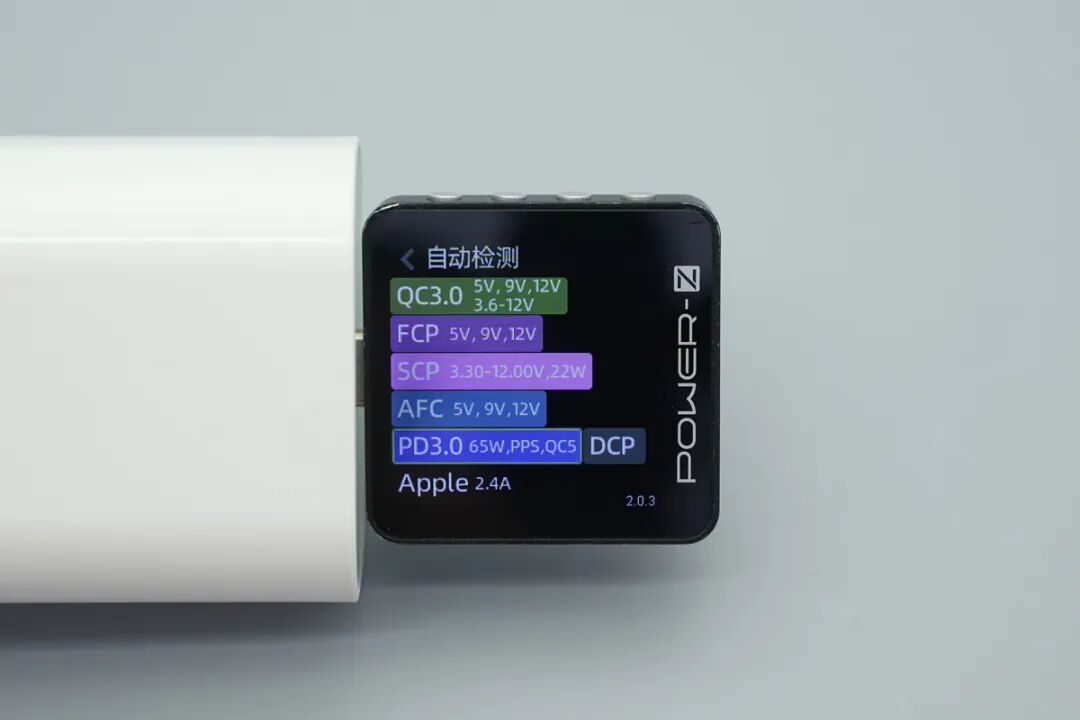

使用POWER-Z KM003C读取充电器快充协议，实测支持QC3.0、FCP、SCP、AFC、PD3.0/PPS、DCP以及Apple 2.4A快充协议。
相关阅读：
PDO报文显示，接口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-16V 3A的一组PPS电压档位。
相关阅读：
产品尺寸重量
使用游标卡尺实测充电器机身长度约为65.37mm。
实测宽度约为48.30mm。
实测厚度约为32.10mm。
放在电子秤上实测充电器的重量约为152.5g。
将充电器拿在成年男性手中，大小如图所示。
将宜家65W充电器与苹果原装667W充电器进行体积对比，可见宜家这款产品体积也更具优势。
简单看过产品外观以及快充协议测试，充电头网继续为您带来实际的产品拆解。
PCBA整体布局全貌解析
首先沿输出端面板的接缝处撬开输出端外壳。
将内部PCBA模块整体抽出，模块表面被灰色灌封胶包裹，提升了散热性能与防摔性能。

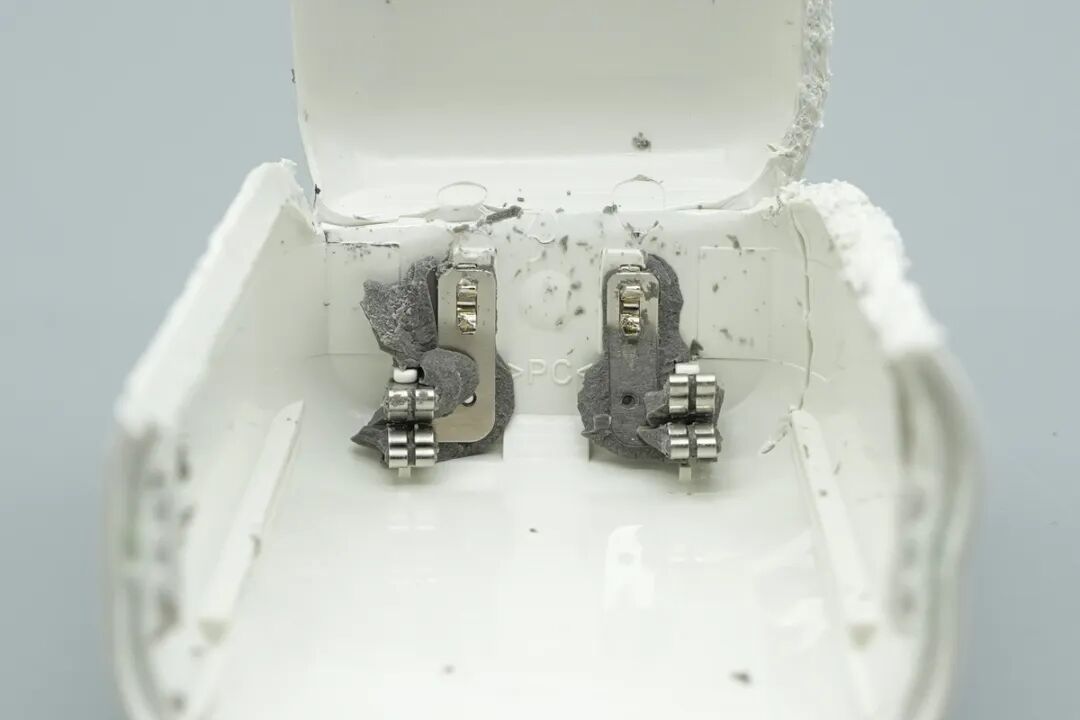

外壳内部可以看到与AC插脚连接的金属弹片。
PCBA模块覆有大面积的灰色导热灌封胶。
PCBA模块长度约为60.37mm。
模块宽度约为43.18mm。
模块厚度约为27.44mm。
清理掉封胶并将周围的黑色绝缘麦拉片拆下，可见PCBA模块真容。

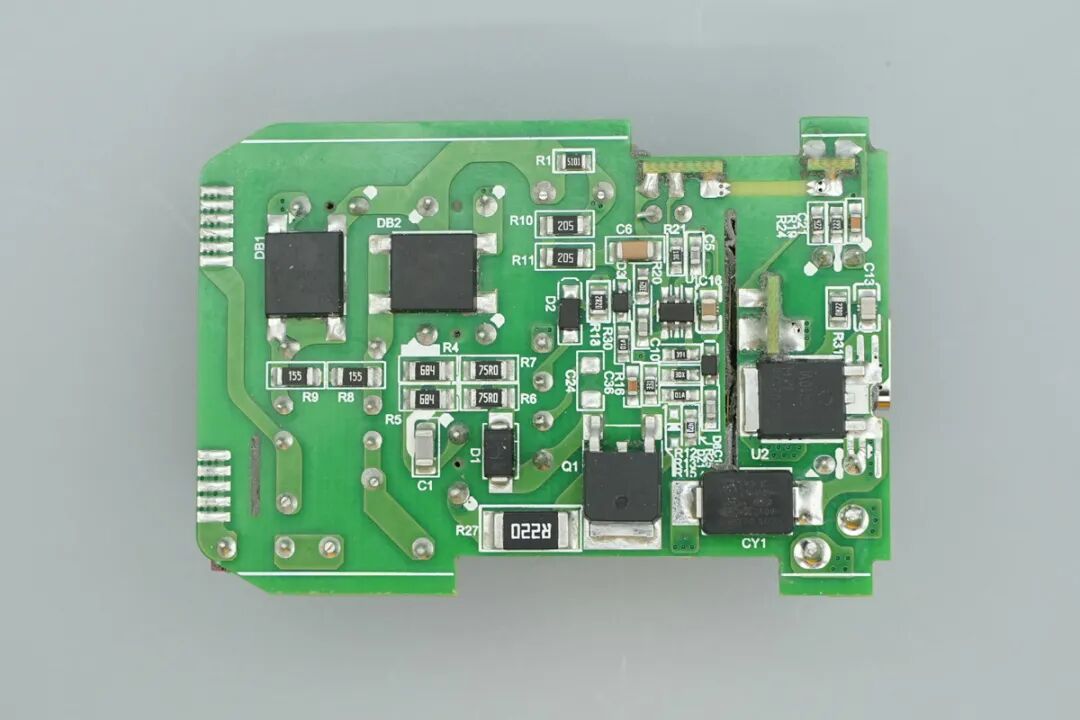

PCBA模块正面如图。可见光耦和Y电容以及快充输出端采用两块独立小板防止，更节约空间。
PCBA模块背面如图。
PCBA模块正面从左至右一次为EMI滤波电路、高压滤波电容、变压器、主控芯片供电电容、输出端小板以及输出滤波电容等。
PCBA模块背面从左至右依次为整流桥、初级主控及同步整流芯片等。
可见这款宜家65W充电器采用的是成熟高效的QR+SR开关电源架构。
初级主控主控电路解析
继续将两块小板拆下。
先从产品输入端看起。
输入端一颗延时保险丝，规格为3.15A 250V。
一颗NTC热敏电阻，丝印1.5D-11，用于抑制上电时的浪涌电流。
一颗压敏电阻，料号10D681K，用于吸收浪涌。
一颗共模电感，双线绕制，用于滤除EMI干扰。
一颗安规X2电容，容量为0.15μF。
一颗差模电感，外套黑色热缩管绝缘。

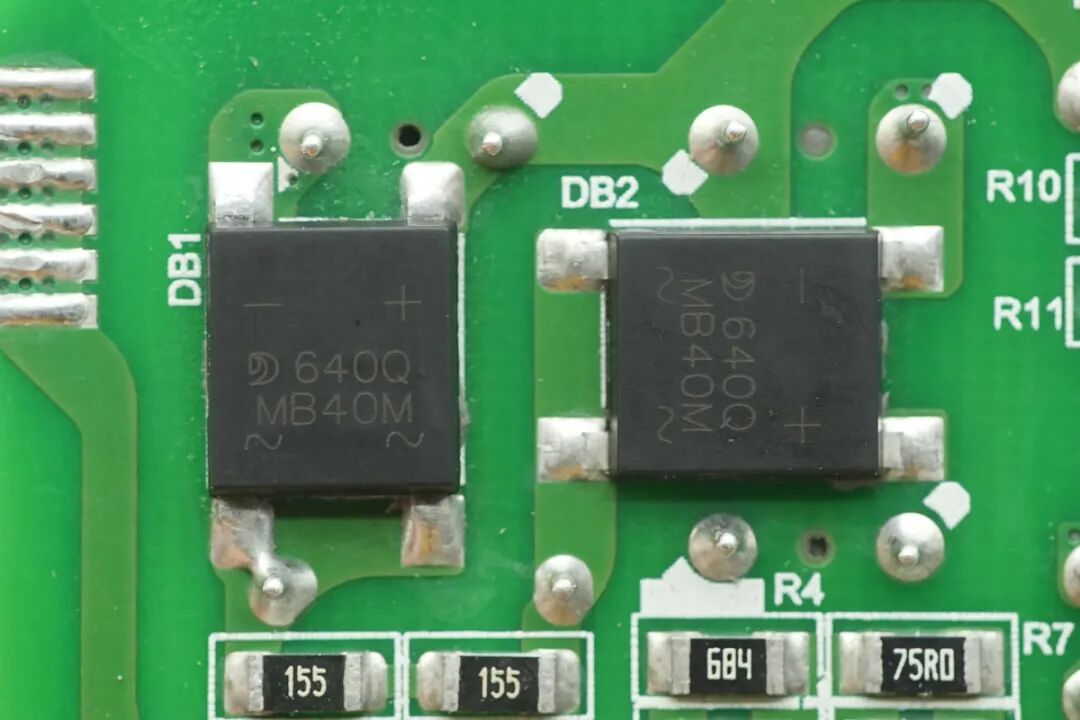

背面主板输入端设有两颗丝印MB40M贴片整流桥，可以有效分摊发热量。

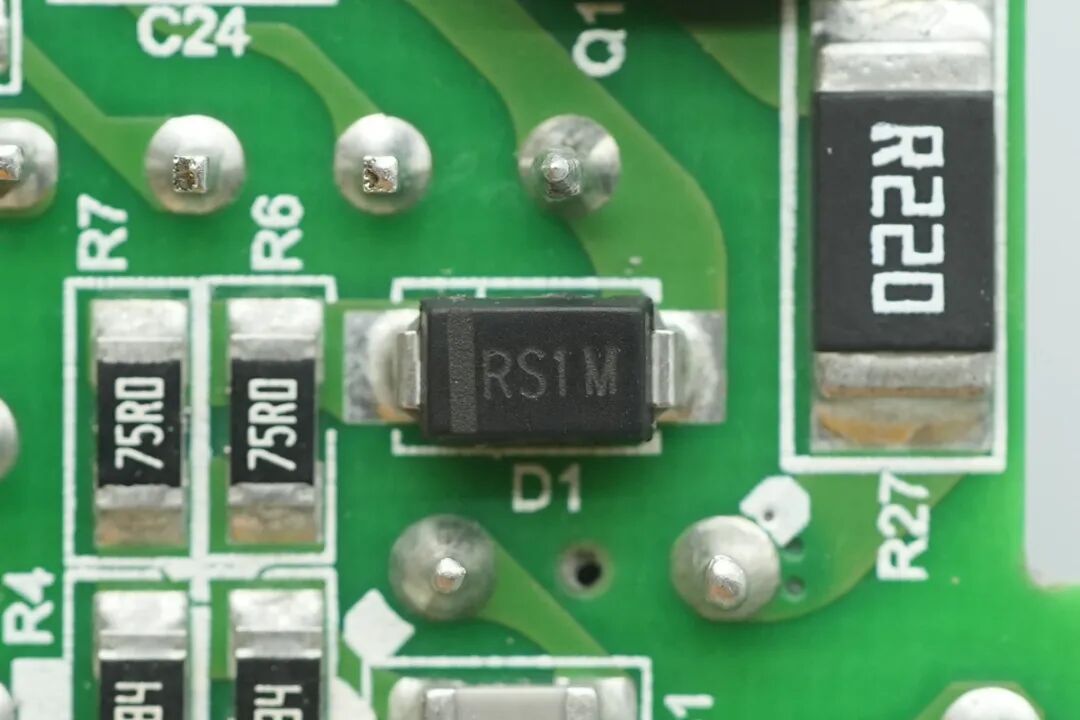

一颗丝印RS1M的快恢复二极管。
其中两颗初级高压滤波电容来自CH创慧，规格为400V27μF。
另外两颗同样来自CH创慧，规格为400V 33μF。

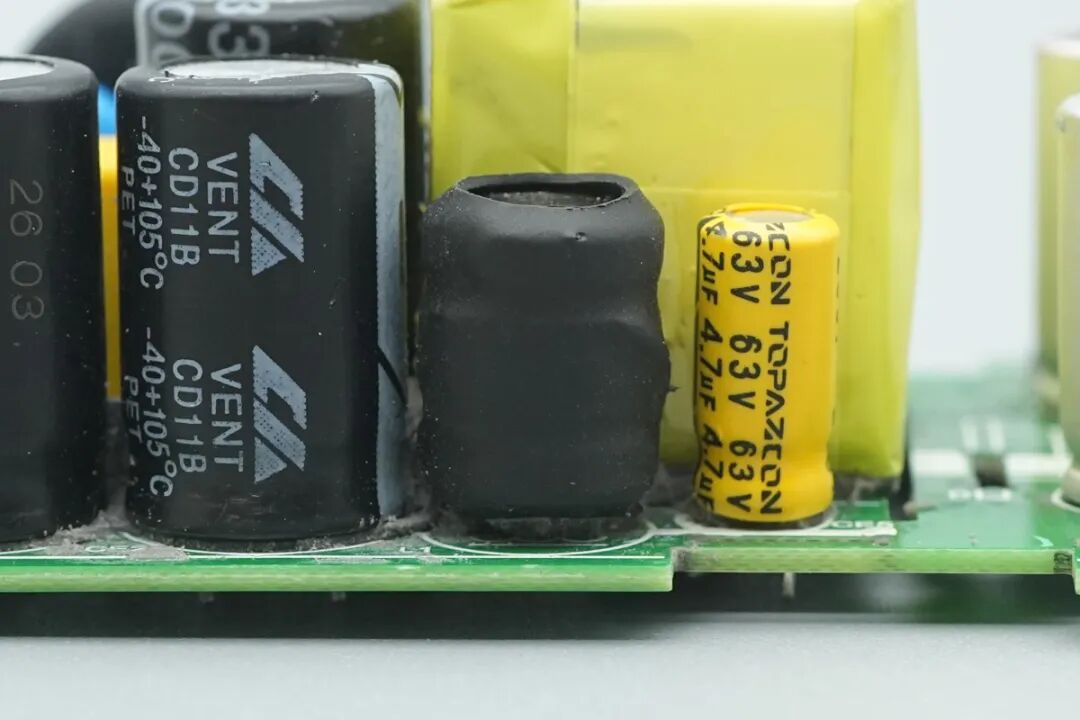

初级主控芯片的供电电容，来自TOPAZCON，规格为63V 4.7μF。
初级主控芯片来自英集芯，型号为IP2006，是一款高性能多模式反激控制器，芯片具备频率折返和谷底导通技术，并支持自适应开关频率，提高轻载效率，最大开关频率得到优化，降低温升，并提高满载效率。
相关阅读：
IP2006还具备突发模式，能够在轻载和空载下降低待机功耗，满足CoC V5和DoE VI标准。
该芯片芯片具备完善的保护功能，包括Brown-in/Brown-out、输出过压保护、输出欠压保护、VDD过压保护、输入过压保护和过热保护，并且支持参数定制，支持过功率保护，采用SOT23-6封装。
一颗氮化镓初级开关管来自Infineon英飞凌，型号为IGD70R140D2S，耐压700V，导阻170mΩ，采用TO252封装。
高频开关变压器喷码122006T0572 YX。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1222M。
特锐祥贴片Y电容资料信息。
相关阅读：
一颗Y电容以及光耦位于独立小板。
另外一颗贴片Y电容来自JingQin精勤，料号1Y1X1Y5U102M。
一颗光耦丝印1009X。
同步整流电路解析
同步整流芯片来自东科半导体，型号DK5V100R10VL，是一颗无外围的同步整流芯片。
相关阅读：
该芯片内置100V耐压，10mΩ导阻的同步整流管，可以大幅降低传统肖特基二极管的导通损耗，直接替代肖特基二极管，提高电源的转换效率，并改善EMI。
东科半导体DK5V100R10VL支持CCM/DCM/QR工作模式，内置智能检测，无需同步信号。芯片具备自供电技术，无需外围元件，适用于USB PD快充，电源适配器和LED驱动电源，采用TO-252封装。
快充输出电路解析
快充输出小板正面设有黑色胶芯的USB-C母座以及VBUS管。
快充输出小板背面设有协议芯片。
USB-C2接口对应的协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。
相关阅读：
该芯片支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。
英集芯IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外 IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
输出VBUS来自LXMICRO凌讯微，丝印为LT80N03。
输出滤波电容同样来自CH创慧，规格为25V 680μF。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
宜家这款SJÖSS 65W USB-C 氮化镓充电器采用纯白色+浅绿色阻燃塑料材质外壳，表面经亮面工艺处理，整体线条圆润、无过多装饰，整体设计风格非常简约。
该产品初级侧采用英集芯IP2006初级主控芯片，初级开关管则选用英飞凌IGD70R140D2S。次级侧同步整流选用东科的合封MOS的DK5V100R10VL芯片，快充协议芯片为英集芯IP2723T。
内置的高压以及低压滤波电容均来自创慧，并搭载了特锐祥、精勤的贴片Y电容。
宜家这款65W氮化镓充电器在设计上保持了品牌一贯的极简美学，是一款兼具外观设计与可靠性的快充配件。
相关阅读：
