前言
随着快充技术的普及与发展，大功率、小体积的充电器越来越受到消费者的青睐。
最近，充电头网拿到了奥海推出的一款60W动态快充充电器。
这款产品在外观上采用了经典的纯白色小方块设计，外壳表面经过磨砂工艺处理，握持手感细腻柔和。
该产品的一大亮点是具备灵活的动态功率输出特性，最高支持PD 20V/3A60W和 PPS 21V/3A满血输出，且平均转换效率满足DOE-VI 和COC Tier 2标准，20V 档位效率高达 87.5%。
同时，其MTBF长达30000小时，过流、过压、短路保护机制一应俱全，为日常使用提供了坚实的后盾。
并且该产品还兼容PD3.2/PPS/AVS、QC3.0、QC5、FCP、SCP、AFC等市面主流快充协议，满足多数手机、平板、轻薄笔电等设备的快充需求。
接下来充电头网将详细拆解这款产品，与您一起来看奥海这款快充的内部用料选型。
产品开箱

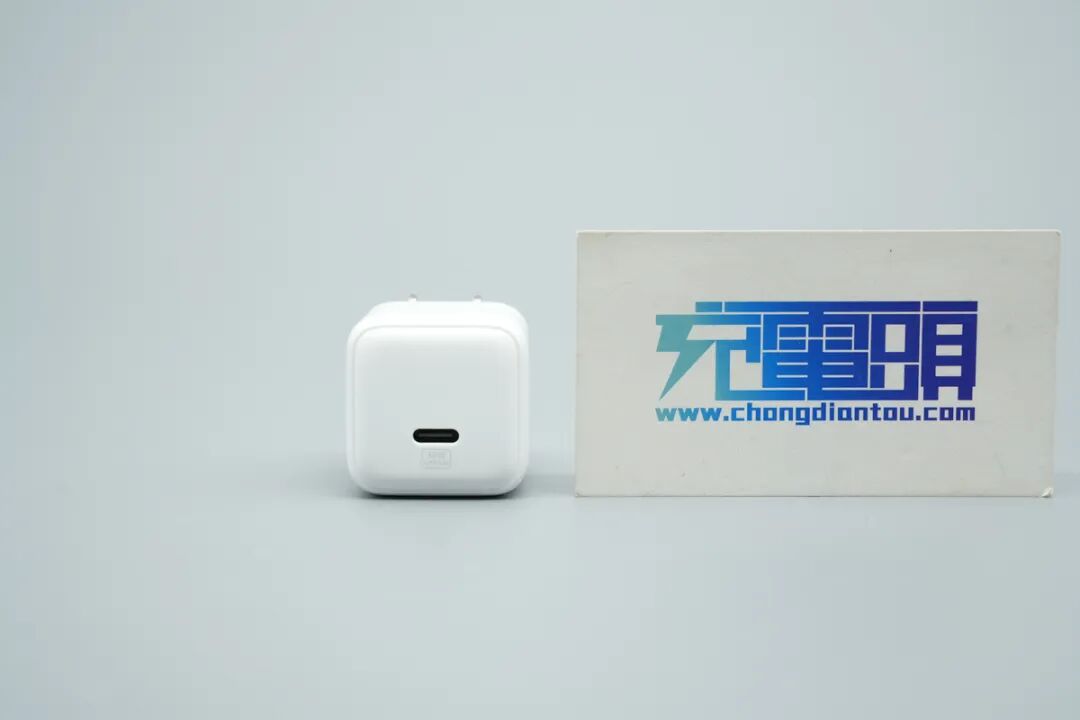

首先来看看充电器的正面外观，经典的小方块造型，设计非常简约，旁边是充电头网的名片作为大小参照。

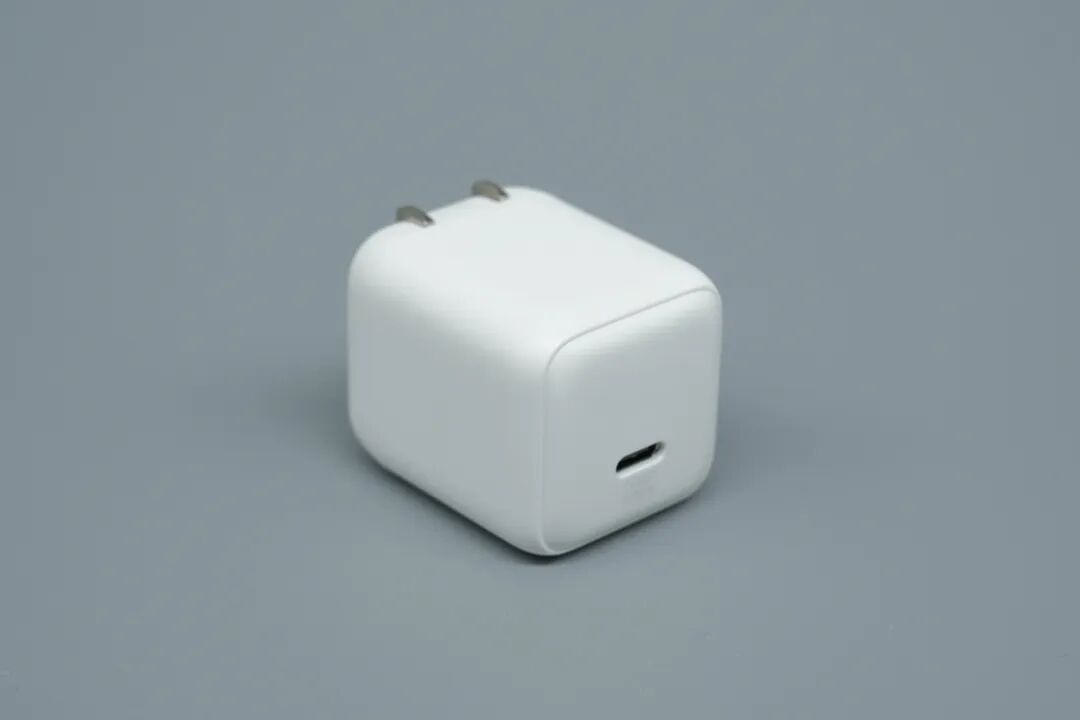

充电器机身以纯白色为主基调，正面配备了单USB-C输出接口，采用了高阻燃PC材质，表面经过磨砂工艺处理，边缘过渡圆润，握持手感细腻且不易沾染指纹。
USB-C接口特写，接口下方印有45W~60W的功率动态标识，凸显其动态快充的产品特性。

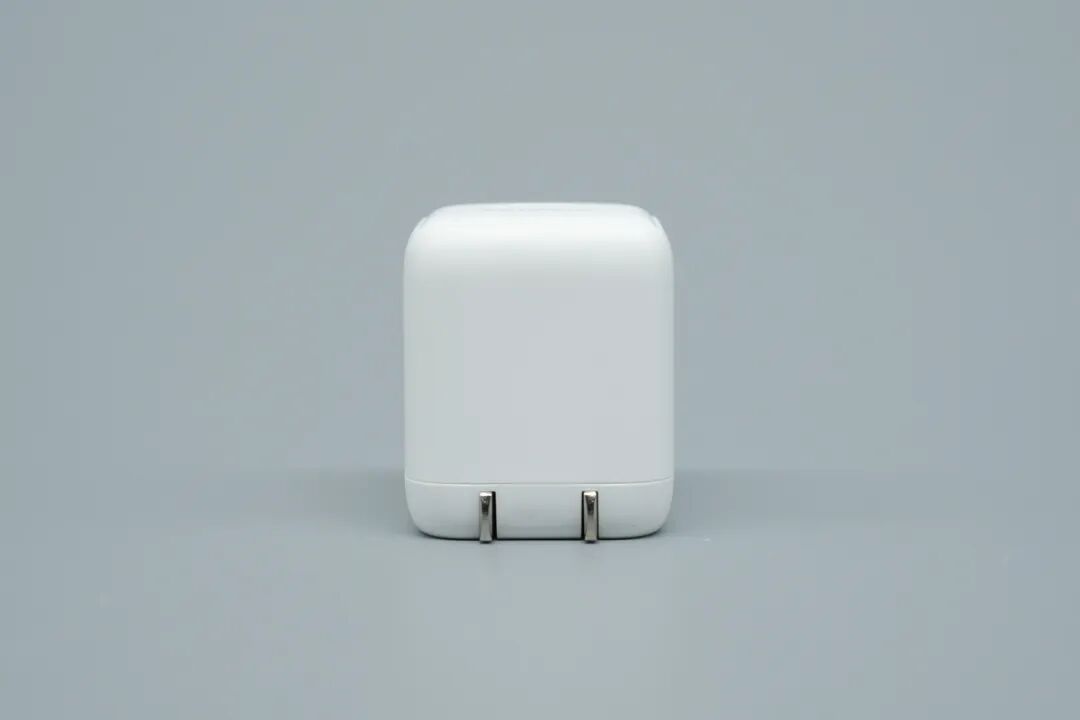

充电器侧面没有丝印或Logo，保持了极简的设计语言。同时可以看到插脚采用了可折叠设计，便于外出携带与存放。

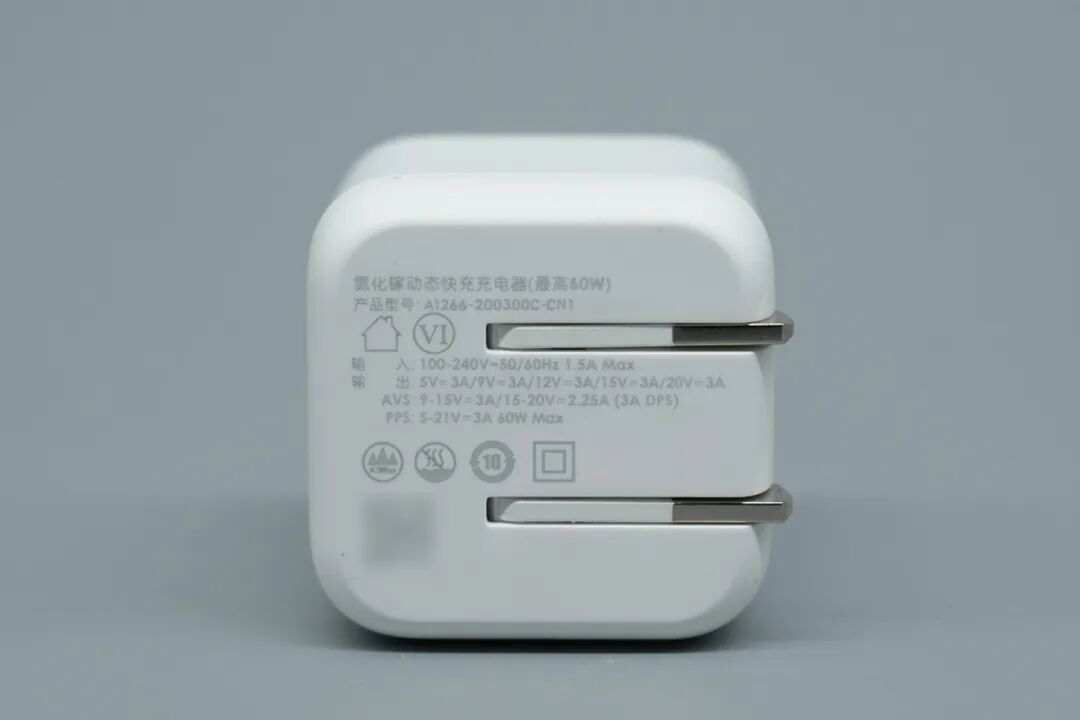

可见产品采用了新国标插脚设计，并激光雕刻了详细参数：
产品名称：氮化镓动态快充充电器
型号：A1266-200300C-CN1
输入：100-240V~50/60Hz 1.5A Max
输出：
5V3A, 9V3A, 12V3A, 15V3A, 20V3A；
AVS：9-15V 3A / 15-20V 2.25A (3A DPS)
PPS：5-21V 3A 60W Max
快充协议测试

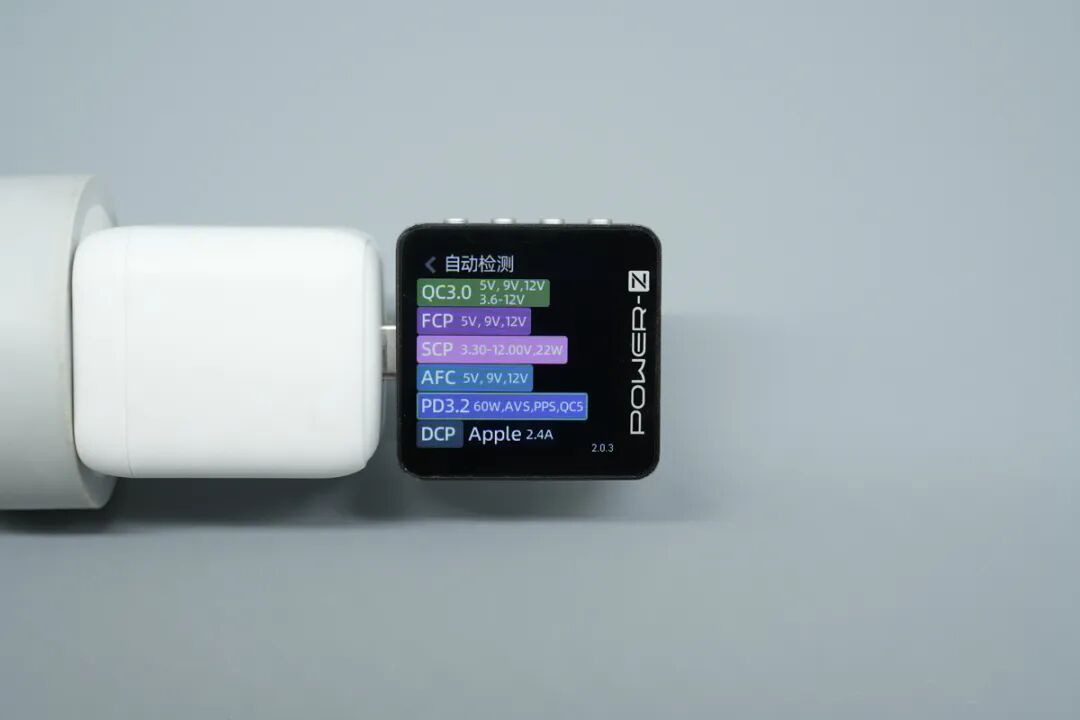

使用POWER-Z KM003C读取充电器的快充协议，实测支持QC3.0、FCP、SCP、AFC、PD3.2/AVS/PPS、QC5以及Apple 2.4A、DCP快充协议。
相关阅读：
进一步读取其PDO报文，显示支持 5V3A、9V3A、12V3A、15V3A、20V3A 五组固定电压档位，以及9-20V 3A和5-21V 3A的AVS/PPS电压档位。
相关阅读：

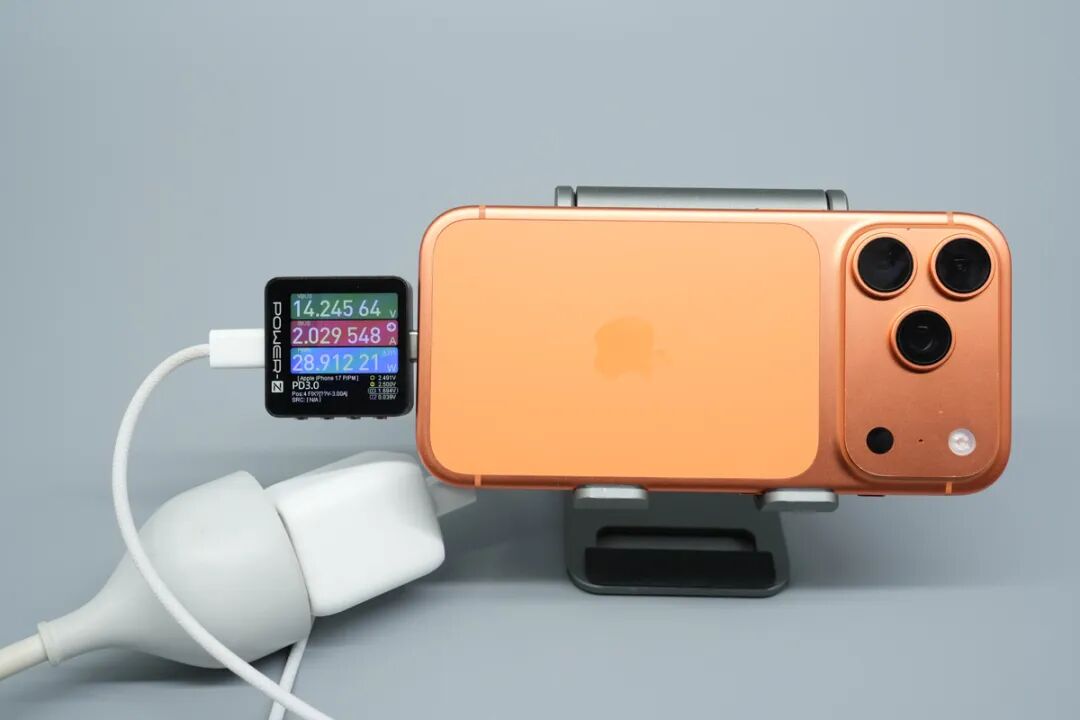

实际进行充电测试，给iPhone充电时，实测电压14.24V，电流2.02A，充电功率约为 28.91W，成功握手PD快充。
相关阅读：
产品尺寸重量

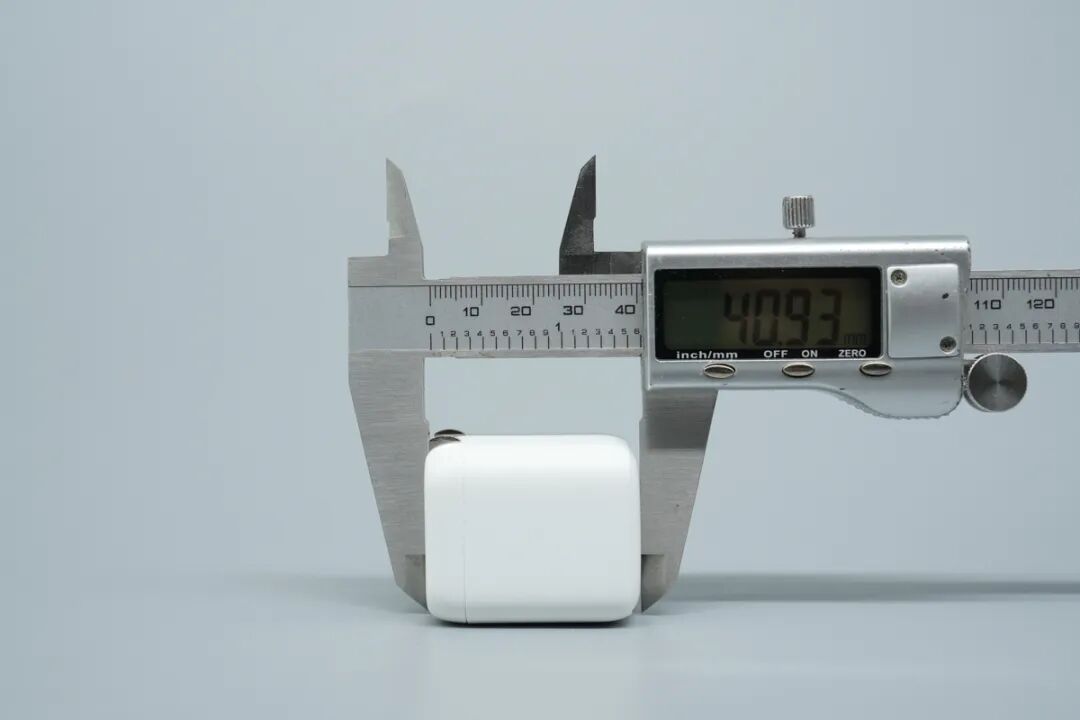

使用游标卡尺测量充电器的长度约为40.93mm。

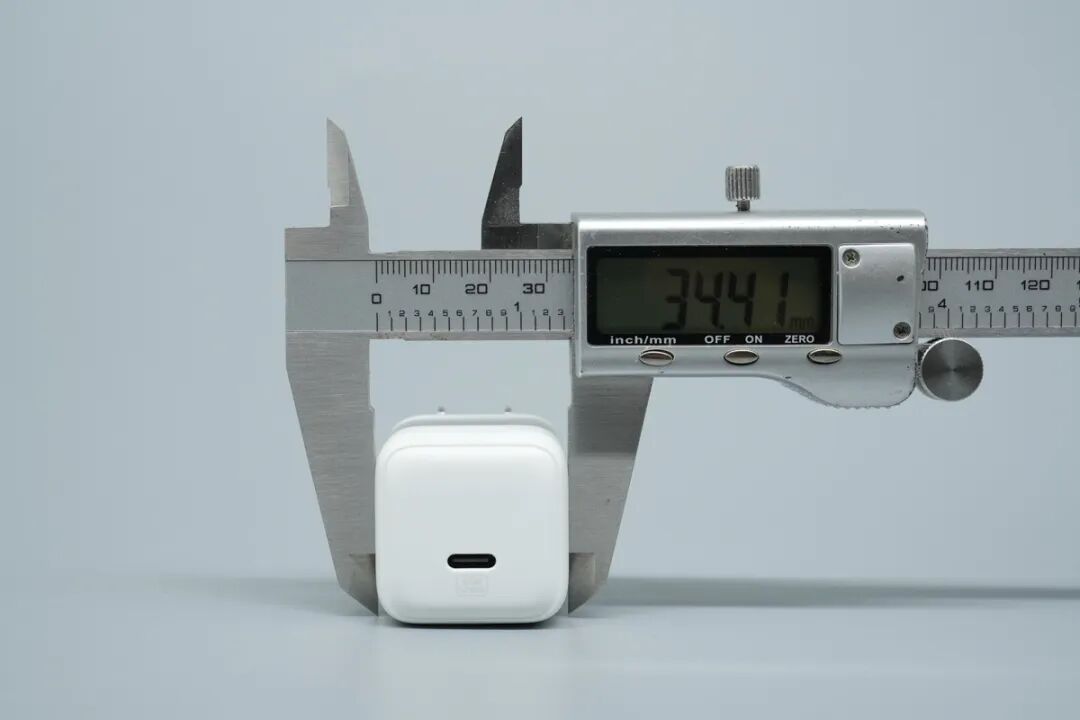

测量充电器的边长约为34.41mm。

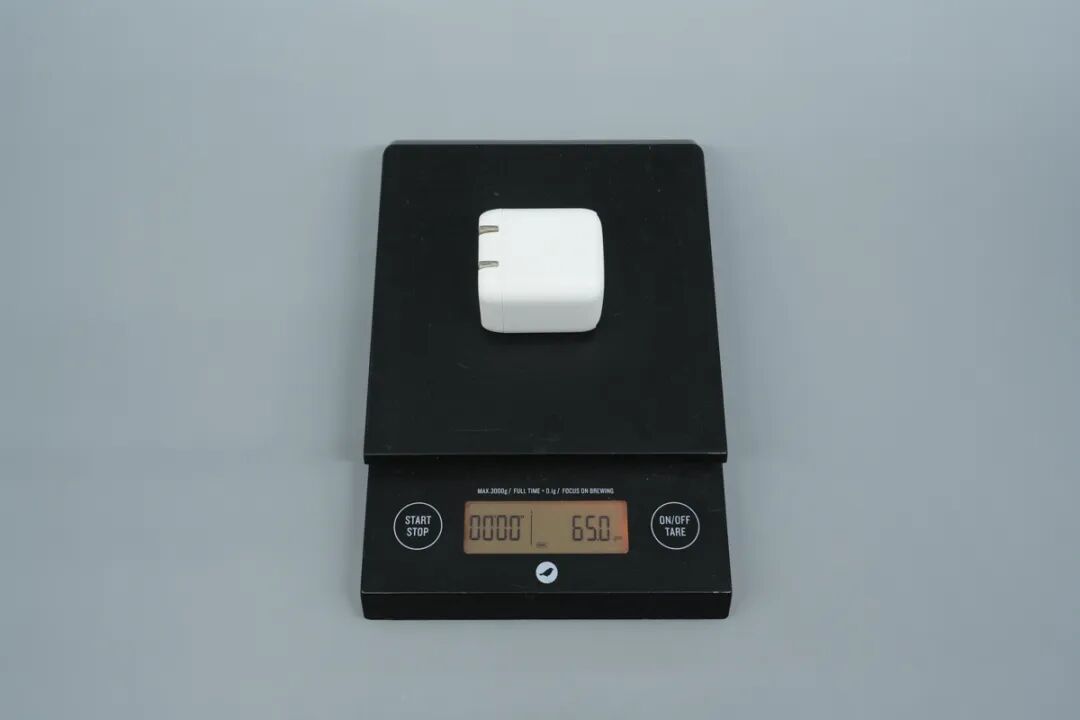

将充电器放在电子秤上，实测净重仅为65.0g，非常轻巧。

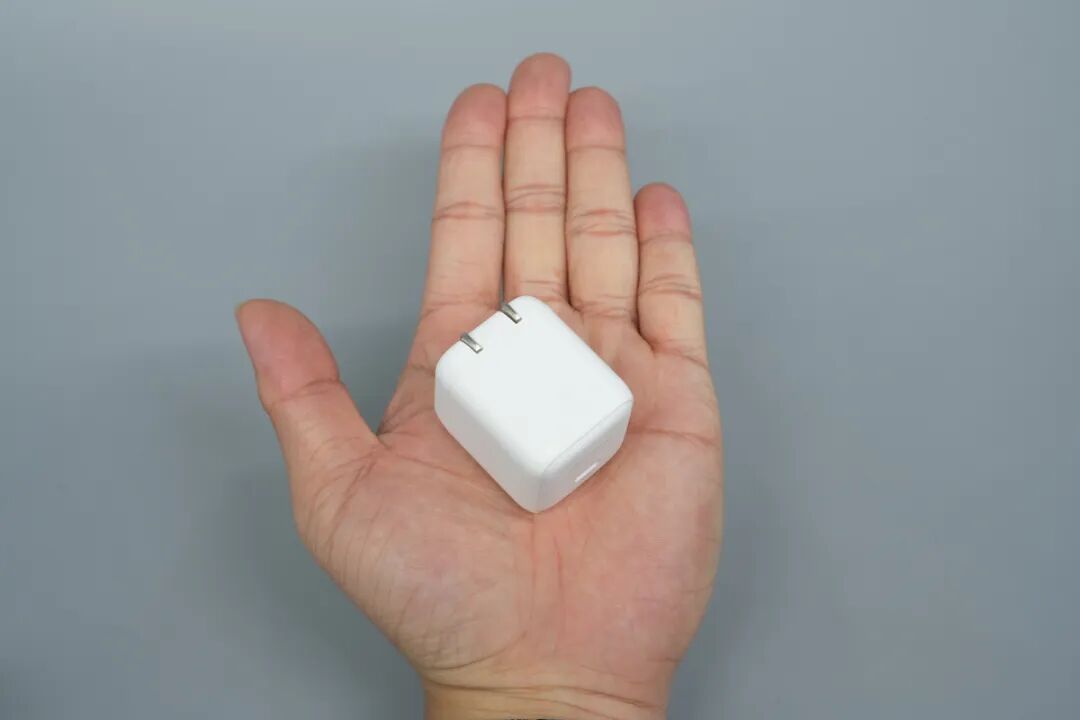

将产品放置于成年男性掌心，大小如图所示。

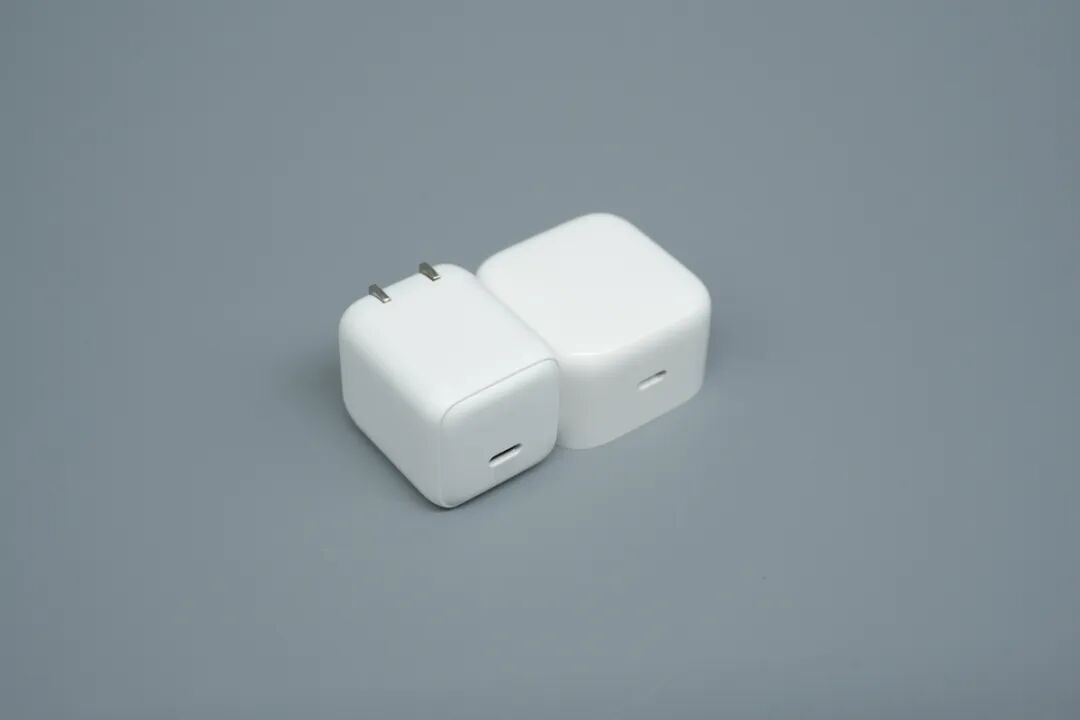

与苹果40W动态充电器对比，可以看出奥海这款60W充电器在体积控制上更具优势。
简单看过产品外观以及快充协议测试，接下来正式进入拆解环节。
电路板整体布局全貌解析

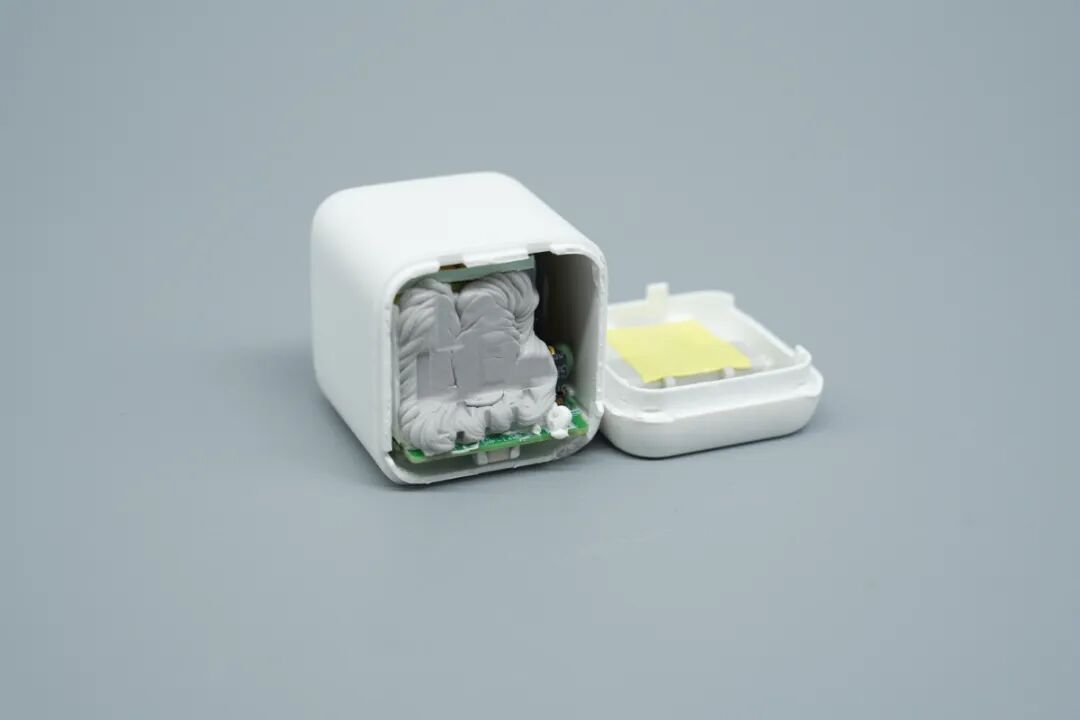

进入拆解环节，沿外壳接缝处撬开，可以看到内部的PCBA模块被大量的灰色导热灌封胶完全包裹，起到了散热缓冲作用。

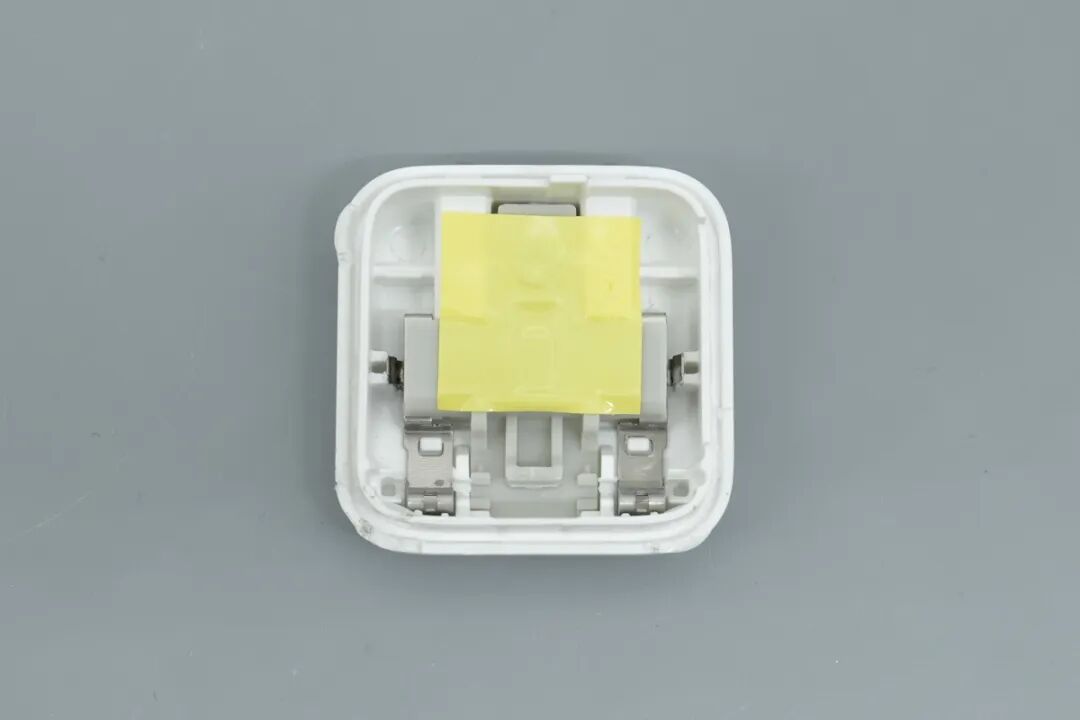

折叠插脚模块如图所示。

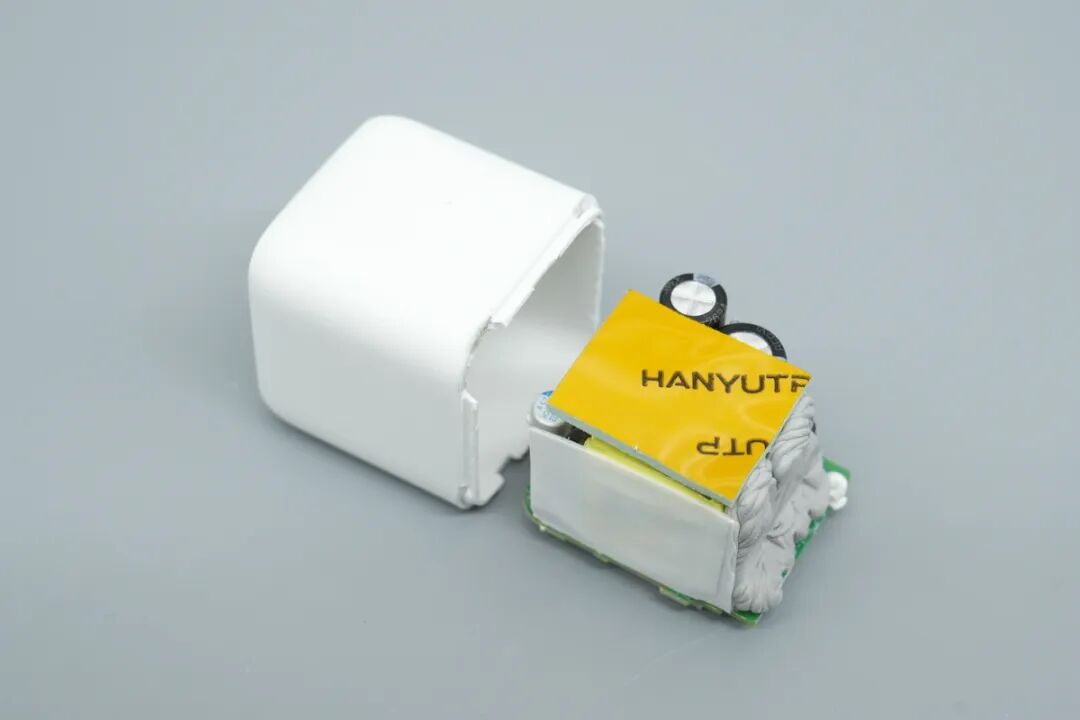

将PCBA模块从外壳中整个抽出。可见PCBA模块整体覆盖大面积导热胶以及导热垫。

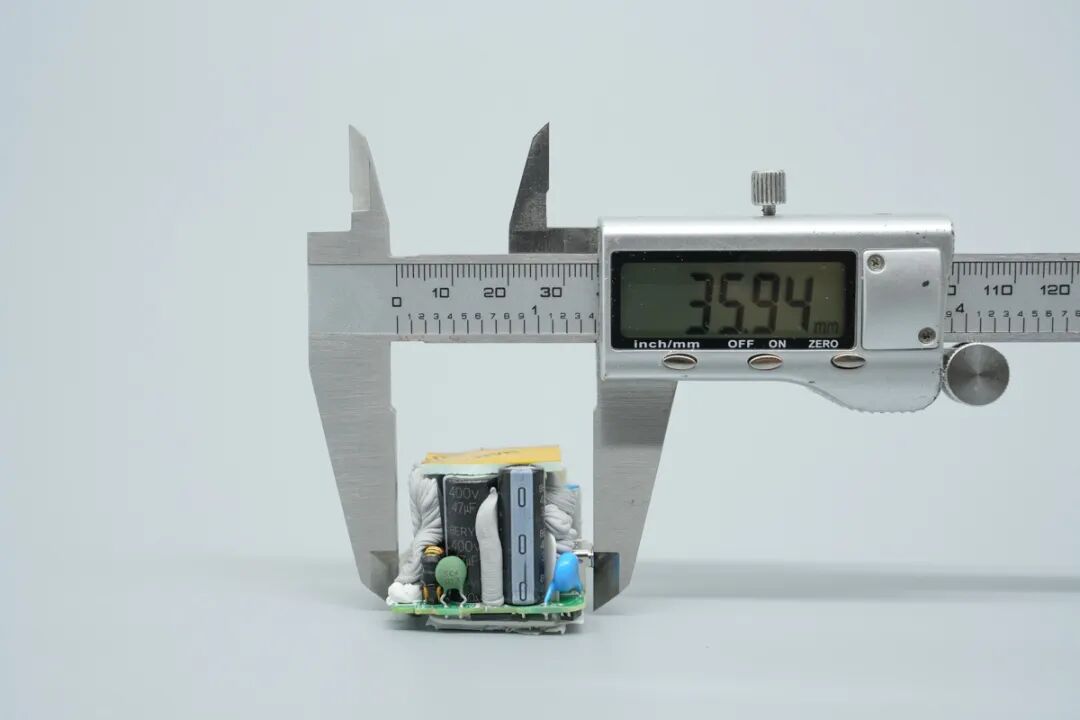

测量PCBA模块的高度，约为 35.94 mm。

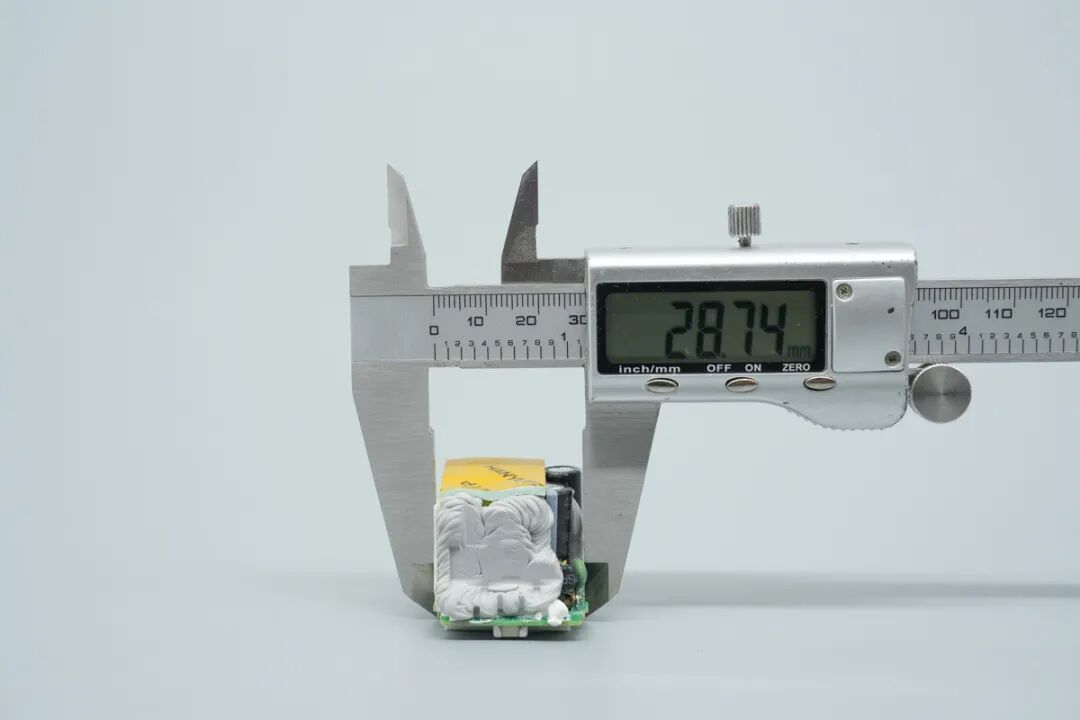

测量PCBA模块一边的边长，约为28.74mm。
清理掉将导热胶以及绝缘片，可以直观地看到PCB正面上的变压器和高压滤波电容等器件。

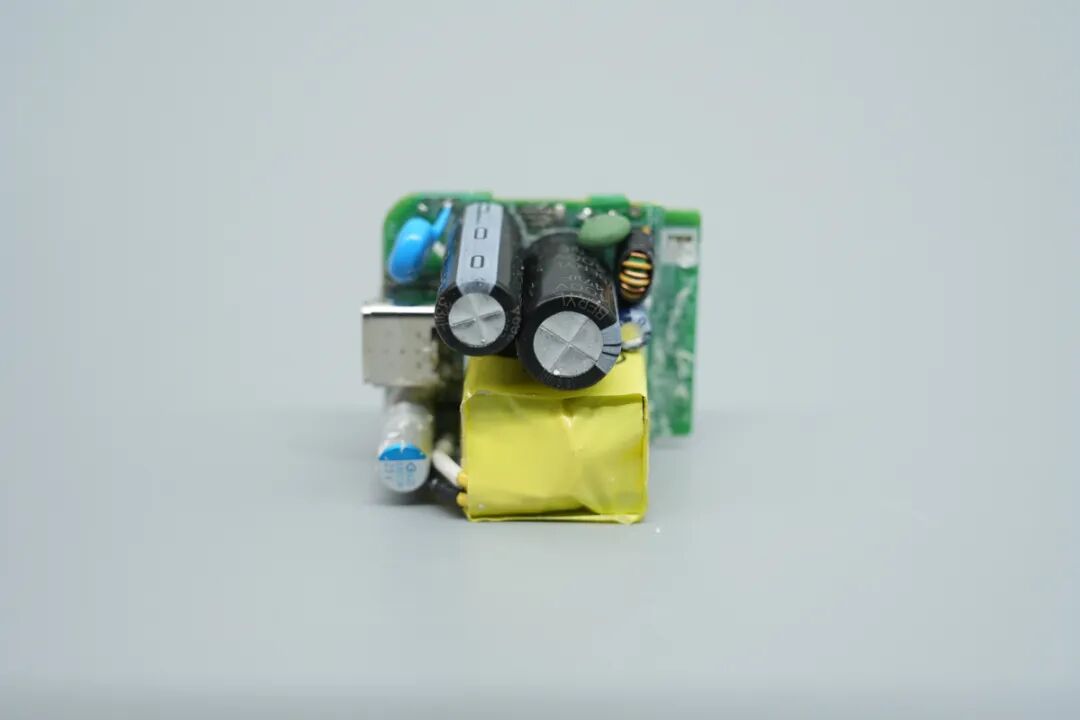

PCBA模块正面分布EMI滤波电路、高压滤波电容、变压器、低压滤波电容、同步整流芯片以及USB-C母座等元器件。

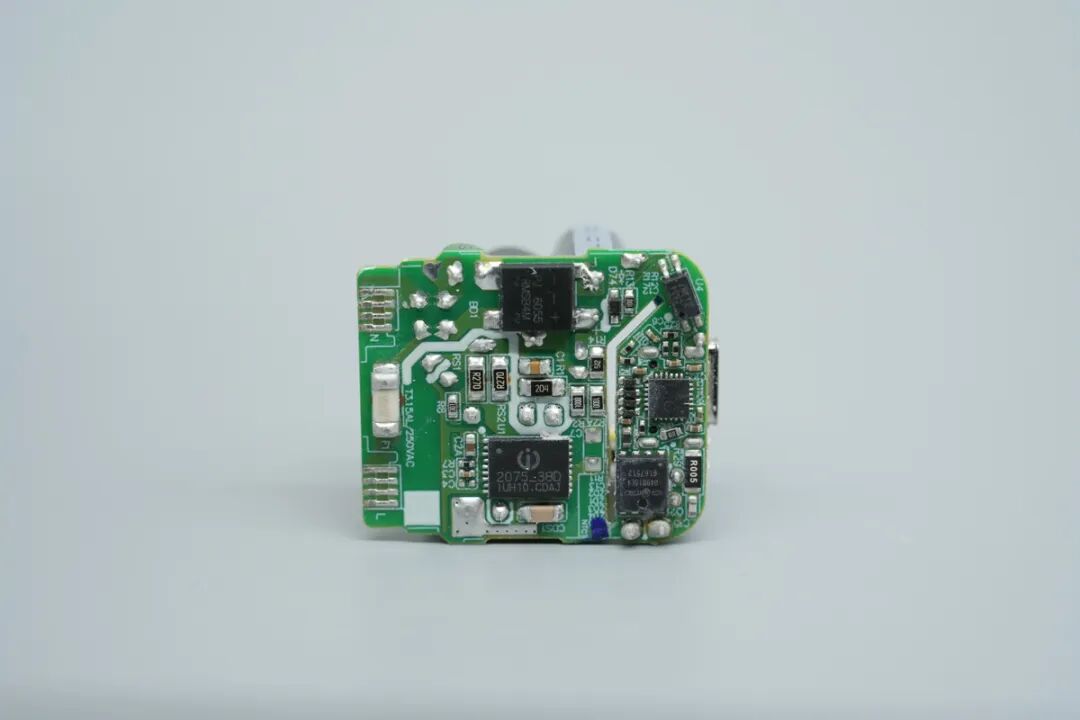

来到PCBA 主板背面，设有输入端保险丝、整流桥、合封氮化镓芯片、光耦、同步整流管、协议芯片、VBUS管等元器件。可见奥海这款60W快充充电器采用了QR反激开关电源架构。
初级主控主控电路解析
输入端的贴片保险丝。
旁边是一颗绿色的NTC热敏电阻，用于抑制充电器插电瞬间的浪涌。
一颗输入滤波电感，外套热缩管绝缘。
一颗工字电感，外套热缩管绝缘。

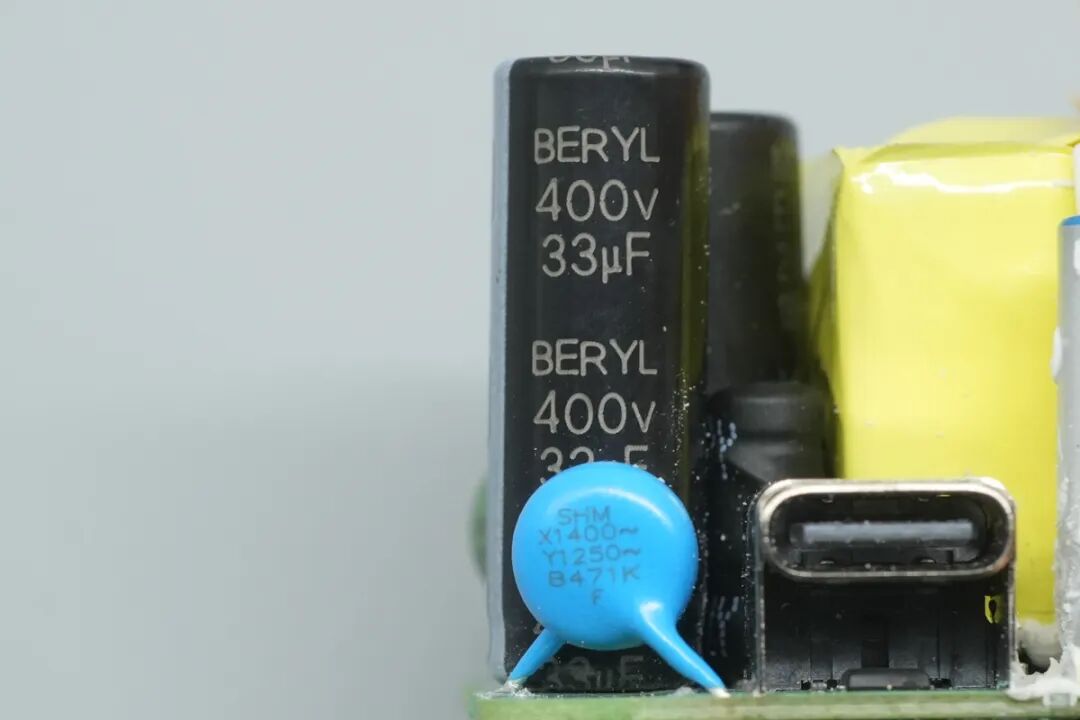

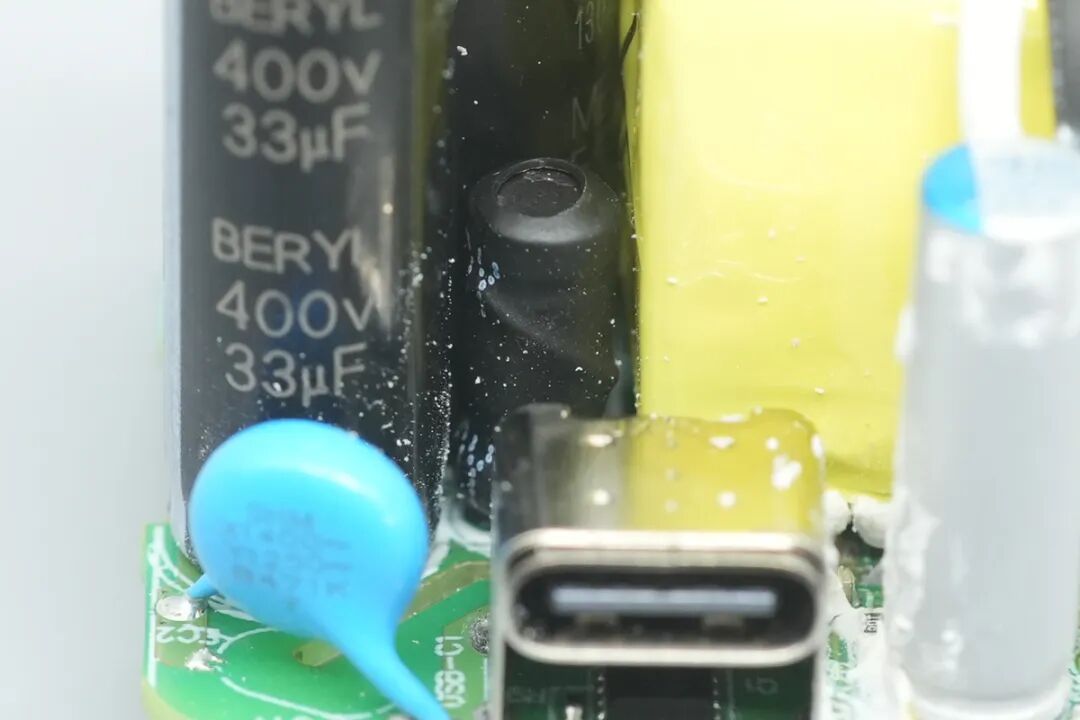

高压侧采用了两颗BERYL绿宝石品牌的高压铝电解电容，规格为400V 33uF。

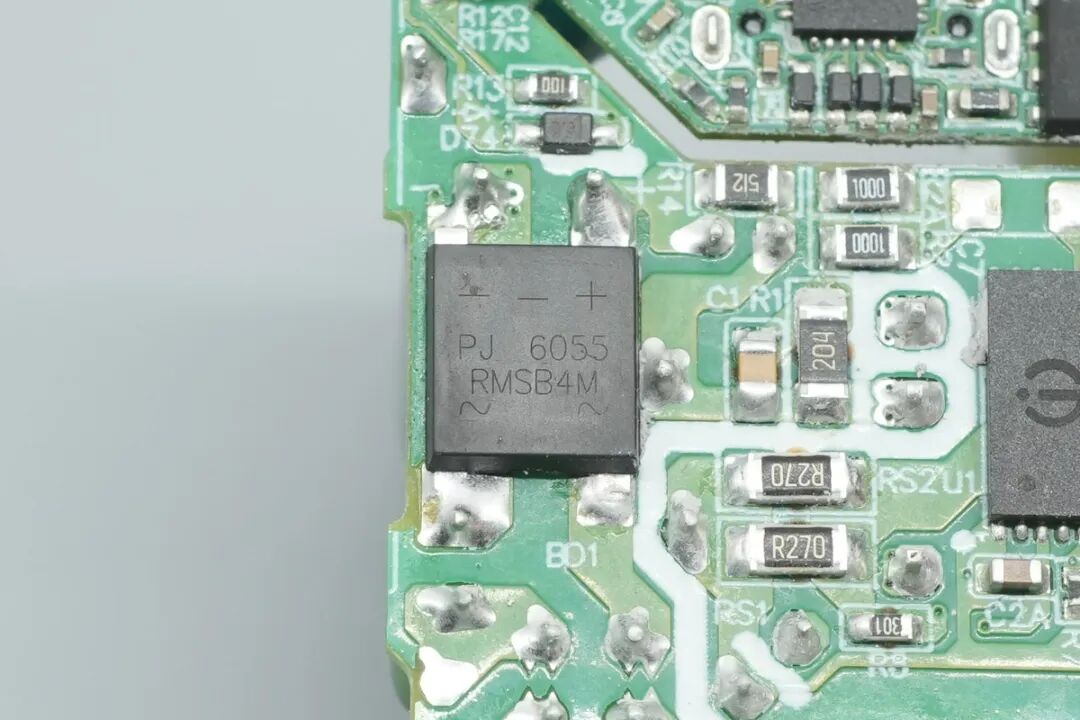

输入端一颗整流桥来自PANJIT强茂，料号RMSB4M，规格为1000V 4A，采用MSBL封装。

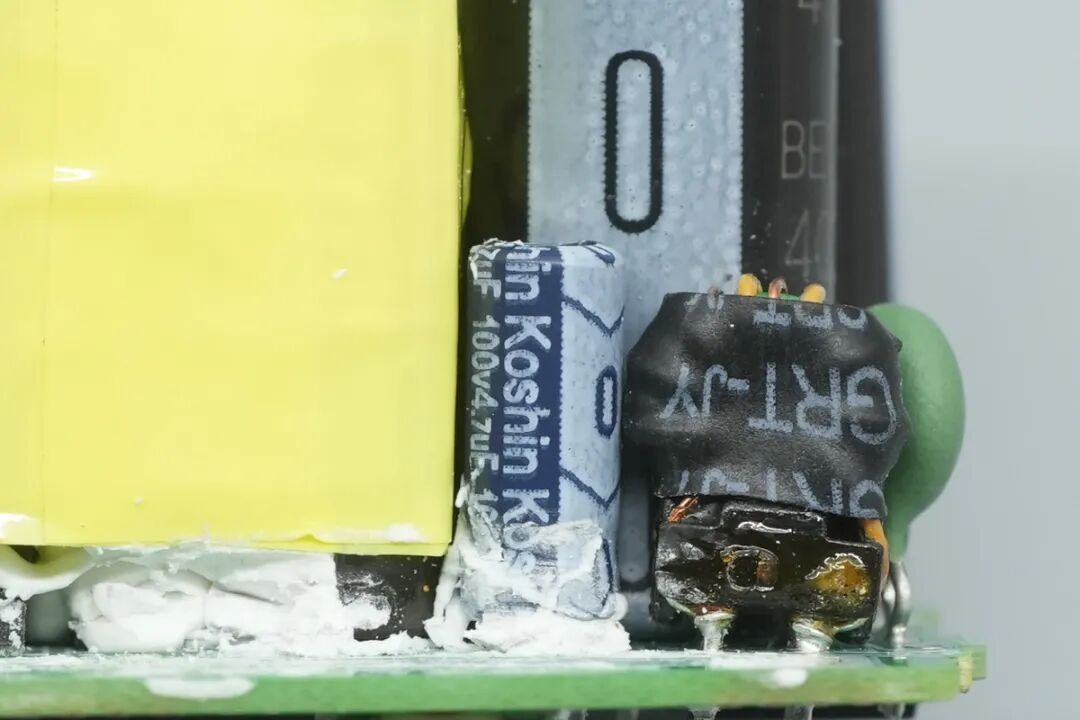

一颗初级主控芯片供电电容Koshin东佳，规格为100V 4.7uF。

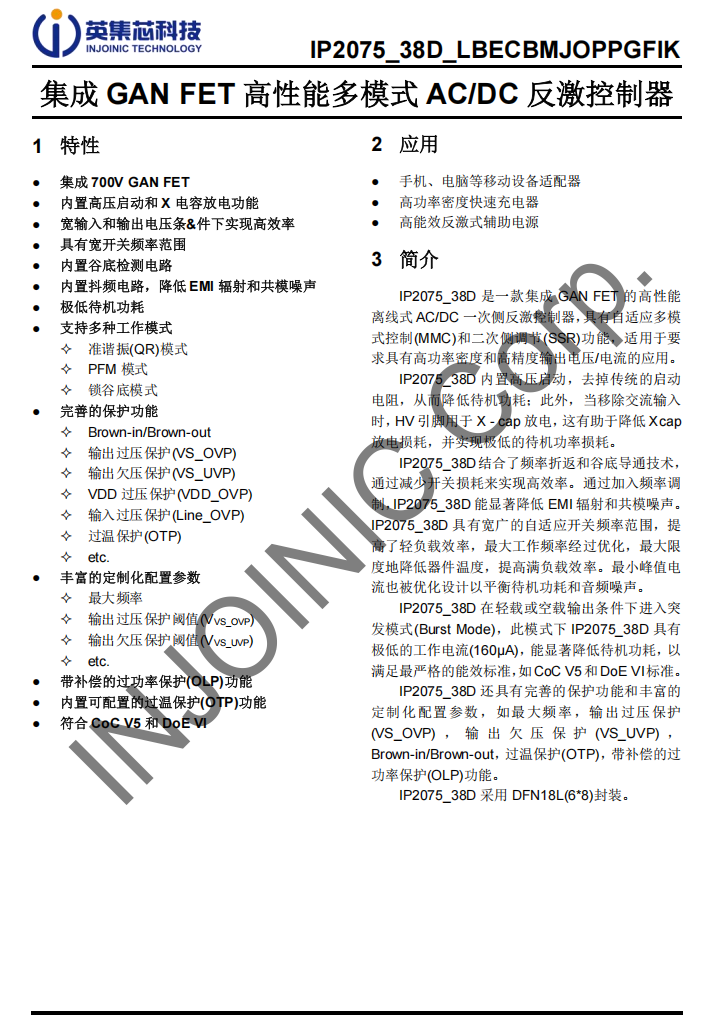

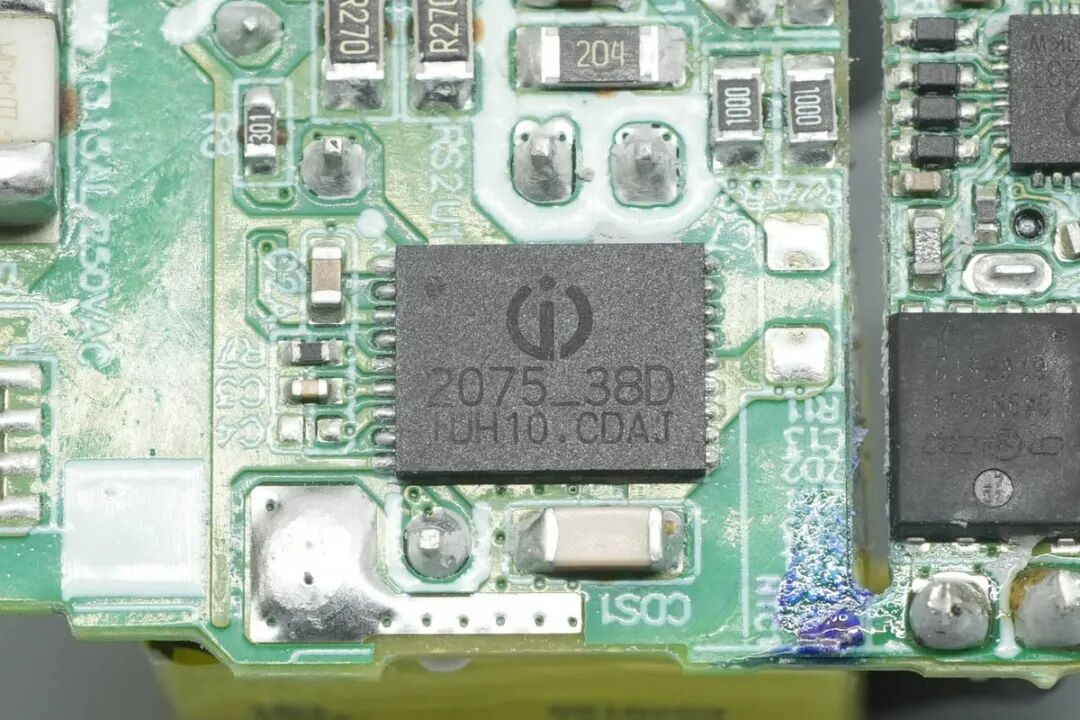

内置的初级主控芯片采用INJOINIC英集芯IP2075_38D，这是一款集成GAN FET高性能多模式AC/DC反激控制器，具有自适应多模式控制（MMC）和二次侧调节（SSR）功能，适用于要求具有高功率密度和高精度输出电压/电流的应用。
相关阅读：
此外，当移除交流输入时，HV引脚用于X-cap放电，有助于降低Xcap放电损耗，并实现极低的待机功率损耗。结合了频率折返和谷底导通技术，通过减少开关损耗来实现高效率。通过加入频率调制，能显著降低EMI辐射和共模噪声。
IP2075_38D具有宽广的自适应开关频率范围，提高了轻负载效率，最大工作频率经过优化，最大限度地降低器件温度，提高满负载效率。最小峰值电流也被优化设计以平衡待机功耗和音频噪声。
IP2075_38D在轻载或空载输出条件下进入突发模式，此模式下具有极低的工作电流（160µA），能显著降低待机功耗，以满足最严格的能效标准，如CoC V5和DoE VI标准。
IP2075_38D还具有完善的保护功能和丰富的定制化配置参数，如最大频率，输出过压保护， 输出欠压保护，Brown-in/Brown-out，过温保护，带补偿的过功率保护功能。采用DFN18L(6*8)封装。
一颗高频变压器，喷码ATQ17-A1266。
一颗蓝色Y电容丝印B471K。
一颗丝印C604的光耦。
同步整流电路解析

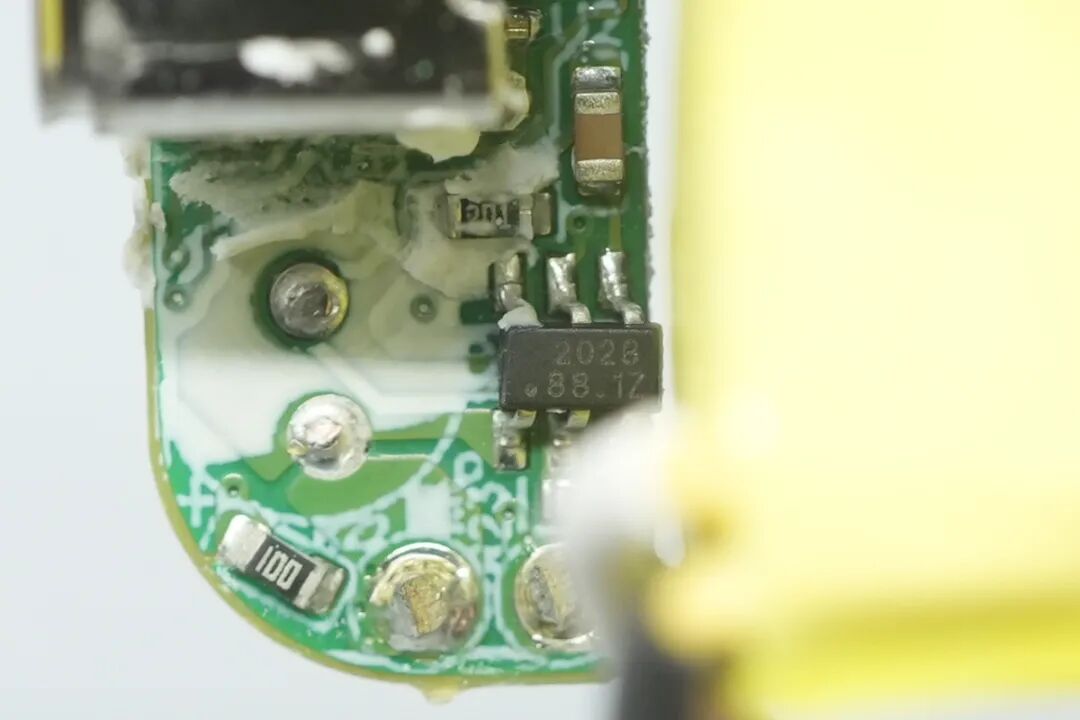

同步整流控制器采用英集芯IP2028。这是一款支持宽电压输出的次级同步整流控制器，输出电压范围覆盖3.3V至28V，并向下兼容至0V。
相关阅读：
其内部集成稳压电路，无需额外辅助绕组即可供电，支持高侧和低侧整流配置，并全面兼容CCM、DCM、准谐振以及ZVS等多种工作模式。
该芯片具备Vds伏秒积检测技术，能有效防止在DCM、准谐振振铃或ZVS操作时引发的误导通。结合-30mV预关断阈值与约30ns的极低开关延迟，可确保MOSFET快速且精准地关断。
IP2028待机电流低至30μA，外围器件极简，采用SOT23-6封装，非常适合高功率密度快充电源及适配器设计。
同步整流MOS管来自CRMICRO华润微，型号为CRSM049N10L4Z，耐压100V，导阻4mΩ，采用DFN5*6封装。
快充输出电路解析

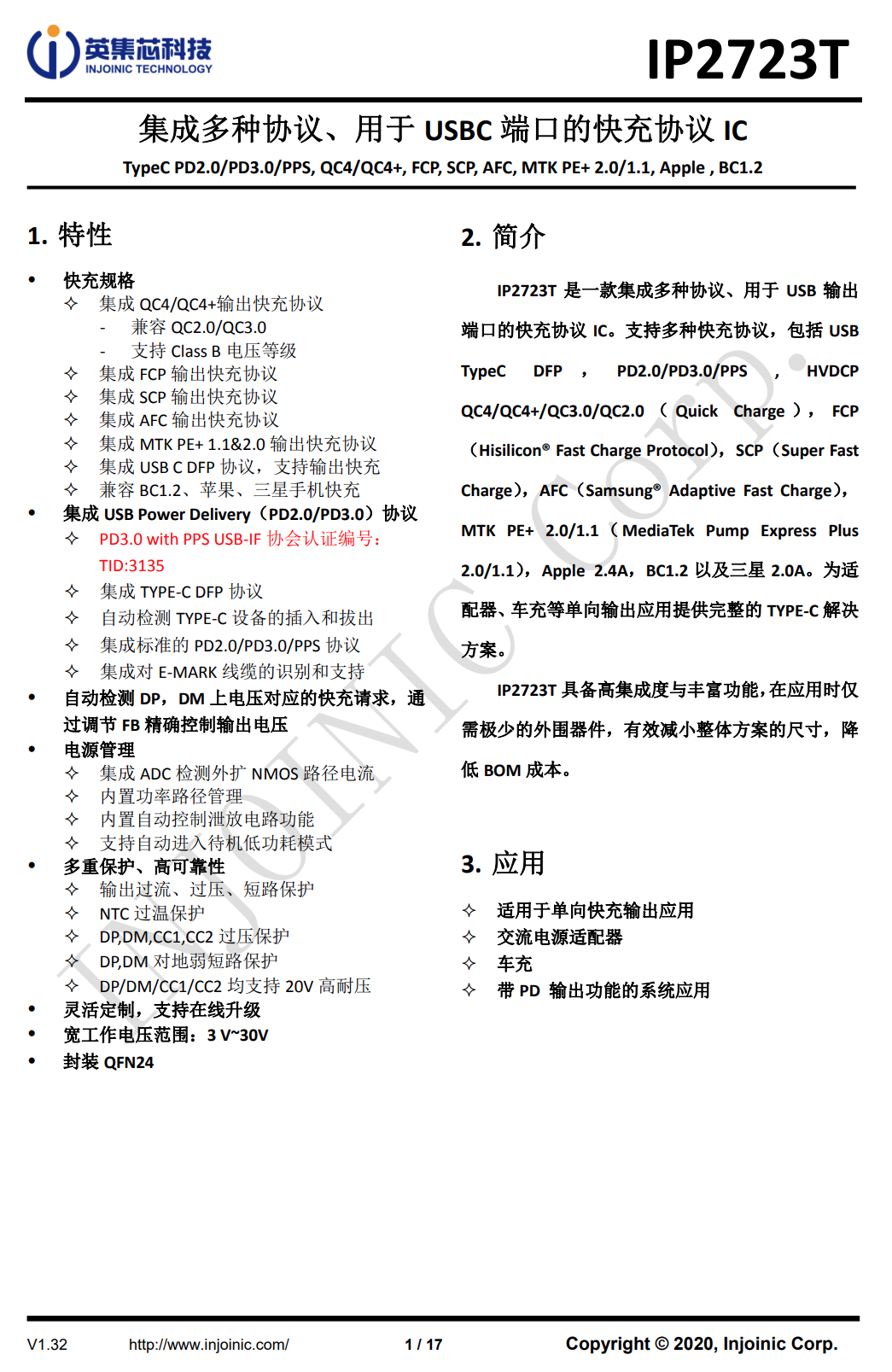

产品内置的协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。
相关阅读：
IP2723T支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。
IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

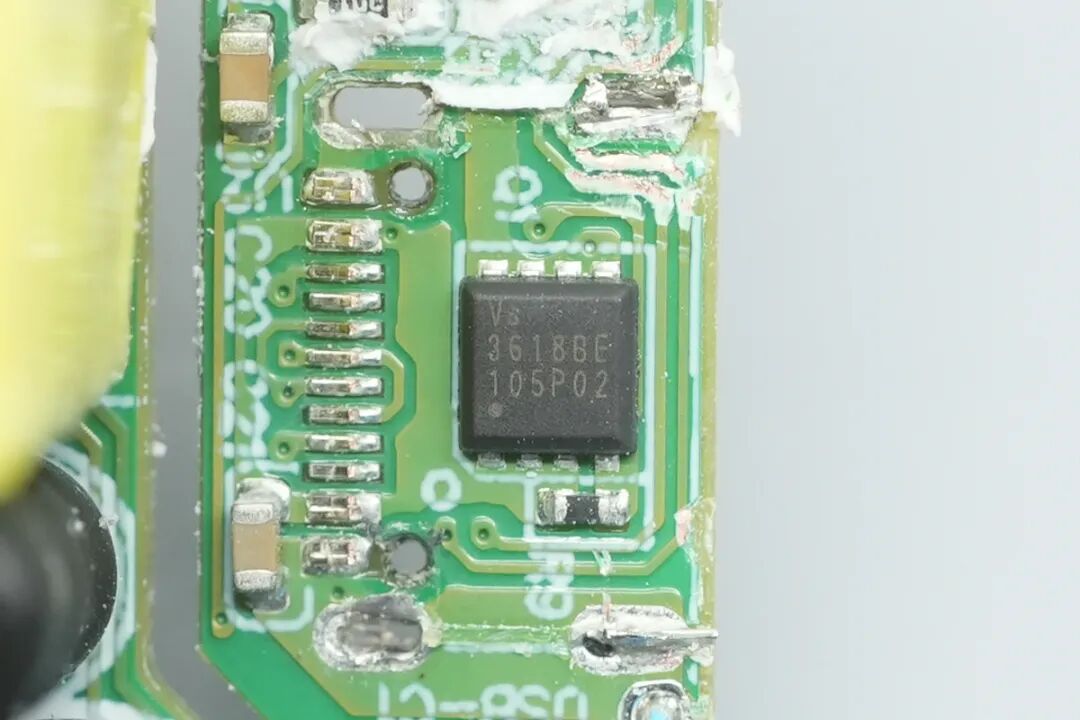

VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。
威兆半导体VS3618BE详细资料。

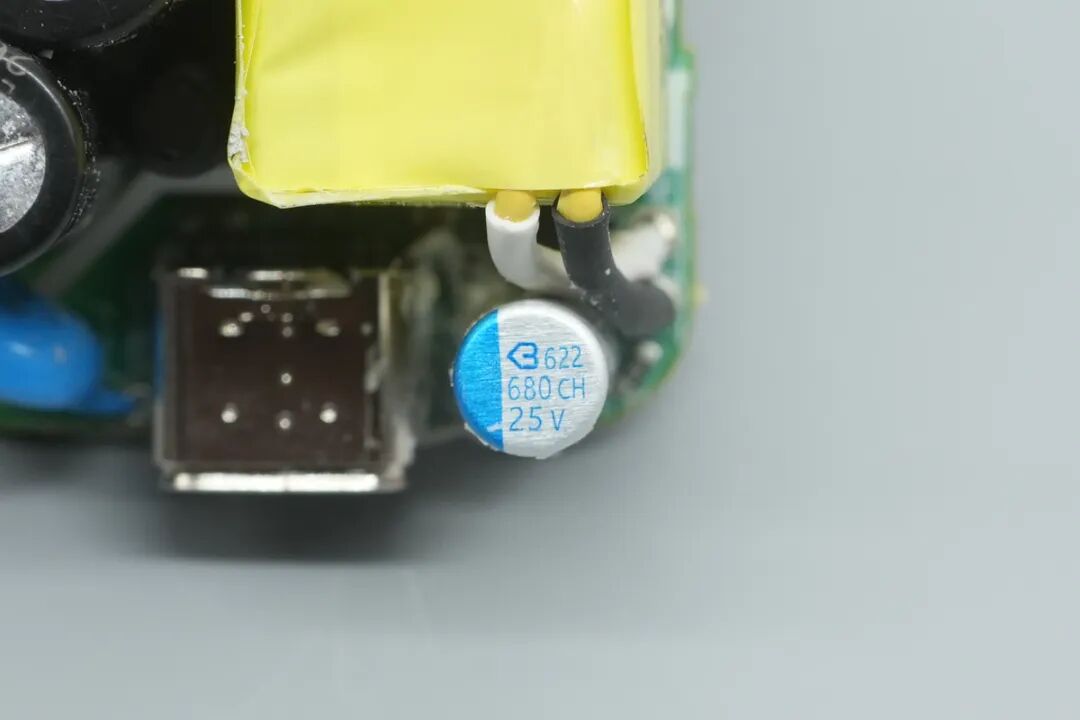

输出滤波电容同样来自绿宝石，规格为25V 680μF。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
奥海这款快充采用纯白色外壳，表面经过磨砂工艺处理，搭配折叠插脚结构，日常使用及收纳都方便。
快充协议兼容性方面，该充电器兼容PD3.2/AVS/PPS、QC3.0、QC5、FCP、SCP、AFC等协议，具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位及9-20V 3A和5-21V 3A的AVS/PPS档位。
通过实际拆解可见，该电源采用了基于QR反激架构，并全面采用英集芯电源芯片方案。
初级主控采用合封氮化镓芯IP2075_38D，次级同步整流电路由同步整流控制器IP2028搭配华润微同步整流管，快充输出则采用IP2723T协议芯片配合威兆VBUS管进行输出控制。
而在电容方面，初级高压滤波电容与次级输出滤波电容均来自绿宝石。
总体来看，奥海60W动态快充充电器电路设计清晰、集成度高，通过全套英集芯芯片方案实现了小体积下的高功率输出，内部灌胶工艺保障了整体的散热与抗跌落性能。
