充电头网第4145篇拆解报告。

前言

米物科技成立于2015年，是小米生态链消费电子品牌企业之一，专注于智能配件和智能硬件的设计、研发和销售，同时也是小米移动电源的唯一指定研发生产商。本期充电头网为大家带来的是米物数显秒充移动电源M310 Pro的拆解。

这款移动电源内置10000mAh容量电池，采用一体成型铝外壳打造，自带一根长约70cm的USB-C伸缩线，配合机身USB-C口和USB-A口可实现三台设备同时充电。性能方面，其单口最大输出功率45W，支持小米澎湃秒充，并兼容PD3.0、PPS、QC3.0、FCP、SCP、AFC等主流快充协议，正面还配有一块数显屏，可实时显示剩余电量。

下面我们就一起来看看这款产品的真实用料做工。

产品外观

包装盒整体配色偏灰色，正面印有米物品牌、产品名称。

包装盒侧面印有快充、智能芯片、伸缩线、数显屏四大卖点图标。

包装盒背面印有产品的参数信息。

在另一侧面能看到产品可上飞机标识。

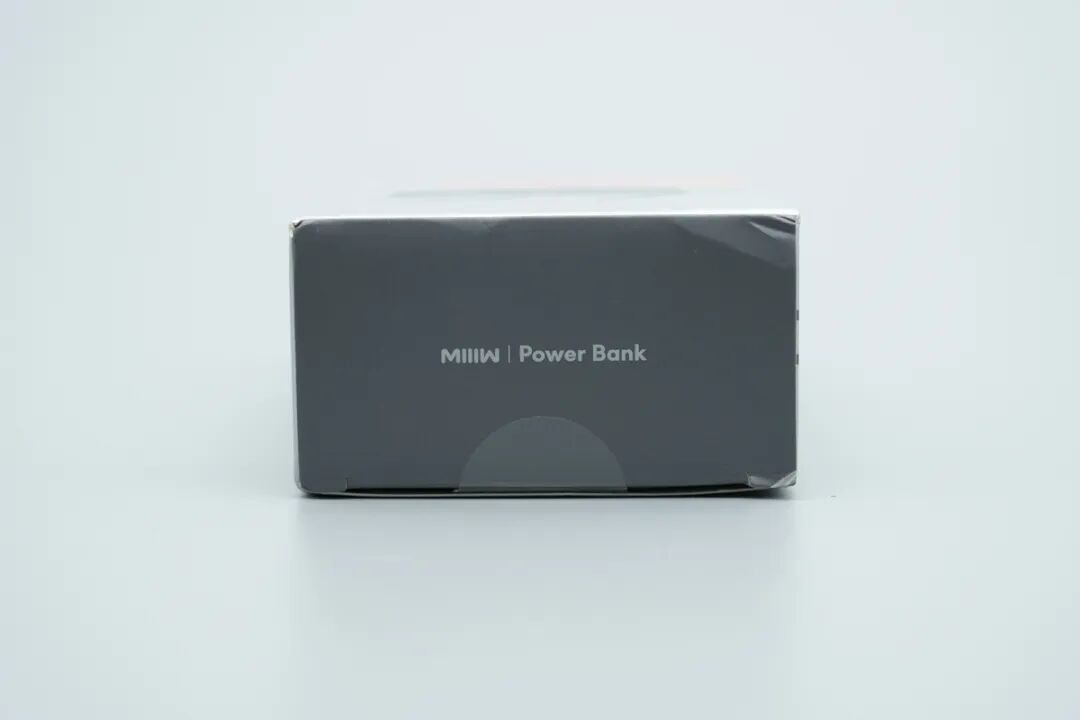

包装盒底部一览。

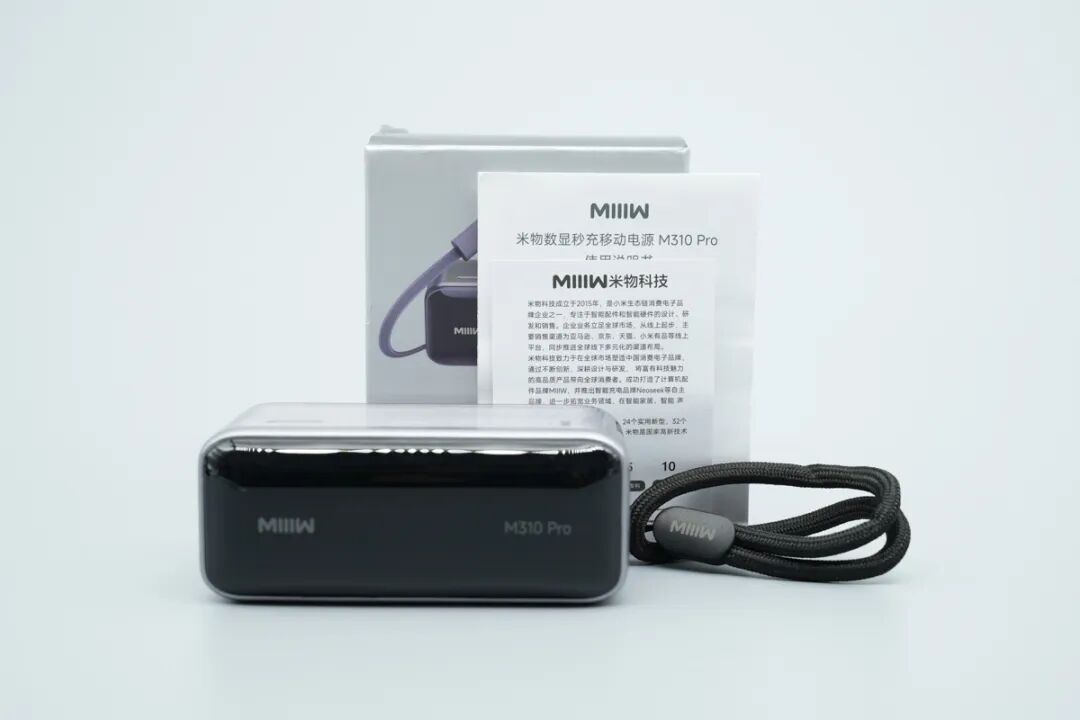

打开包装盒，内含移动电源，说明书以及挂绳。

机身外观展示，能看出产品外观精致。

机身正面采用黑色亮面面板，印有MIIIW品牌和M310 Pro，中央设有隐藏式数显屏。

数显屏电量显示，可实时显示电量百分比。

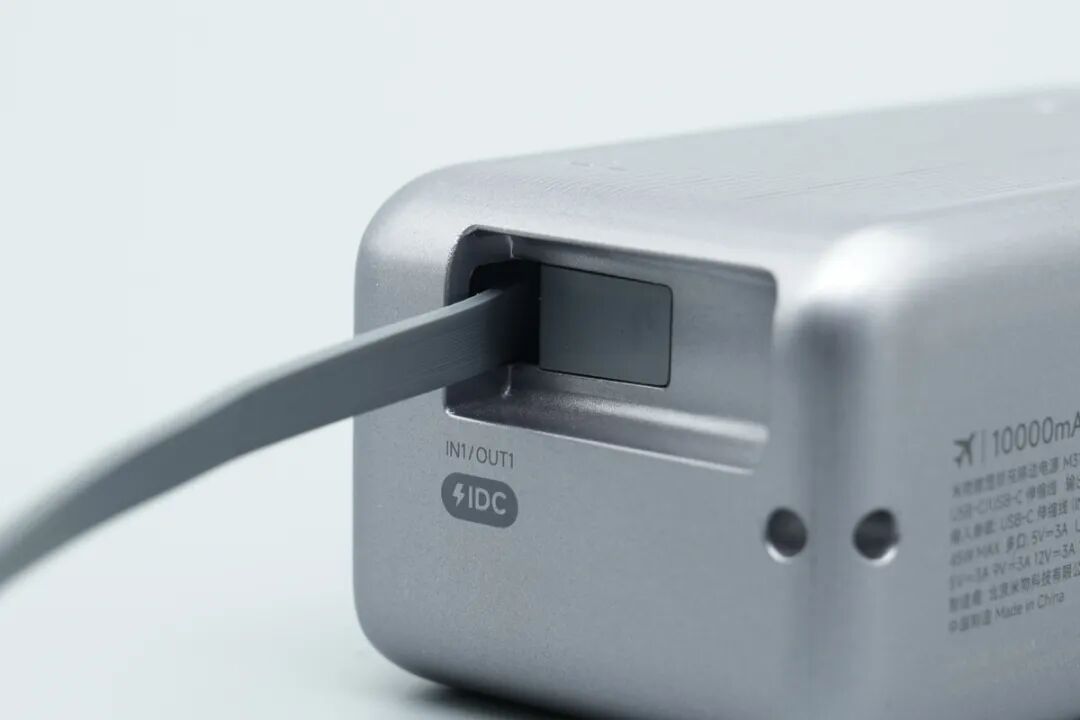

机身侧面一段设有伸缩线出口，并印有 IN1/OUT1 标识。

另一面配置了 USB-A 口和 USB-C口。并有 45W 装饰。

机身背面印有产品的详细参数。

产品详细参数如下：

产品名称：移动电源

产品型号：iPB1045

电池种类：锂离子电池

输入接口：USB-C/USB-C伸缩线

输出接口：USB-C/USB-C伸缩线/USB-A

输入参数：

USB-C伸缩线（IN1）：5V/3A 9V/3A 12V/2.5A；

USB-C（IN2）：5V⎓3A 9V⎓3A 12V⎓2.5A

输出参数：

45W MAX 多口：5V⎓3A；

USB-C伸缩线（OUT1）：5V⎓3A 9V⎓3A 12V⎓3A 15V⎓3A 20V⎓2.25A；

USB-C（OUT2）：5V⎓3A 9V⎓3A 12V⎓3A 15V⎓3A 20V⎓2.25A；

USB-A（OUT3）：5V⎓3A 9V⎓2.23A 10V⎓2.25A 12V⎓1.67A

额定容量：5500mAh (5V/3A)

额定能量：36Wh

本品内置2颗5000mAh电池

制造商：北京米物科技有限公司

机身底部横纹纹理设计。

并在底部设有电源按键，用于点亮数显屏查看电量信息。

机身另一面外观展示。

线材收纳槽特写，自带线采用扁片设计。

自带线线头特写，外壳磨砂质感。

将产品放入成年男子手心，大小直观对比。

产品尺寸重量

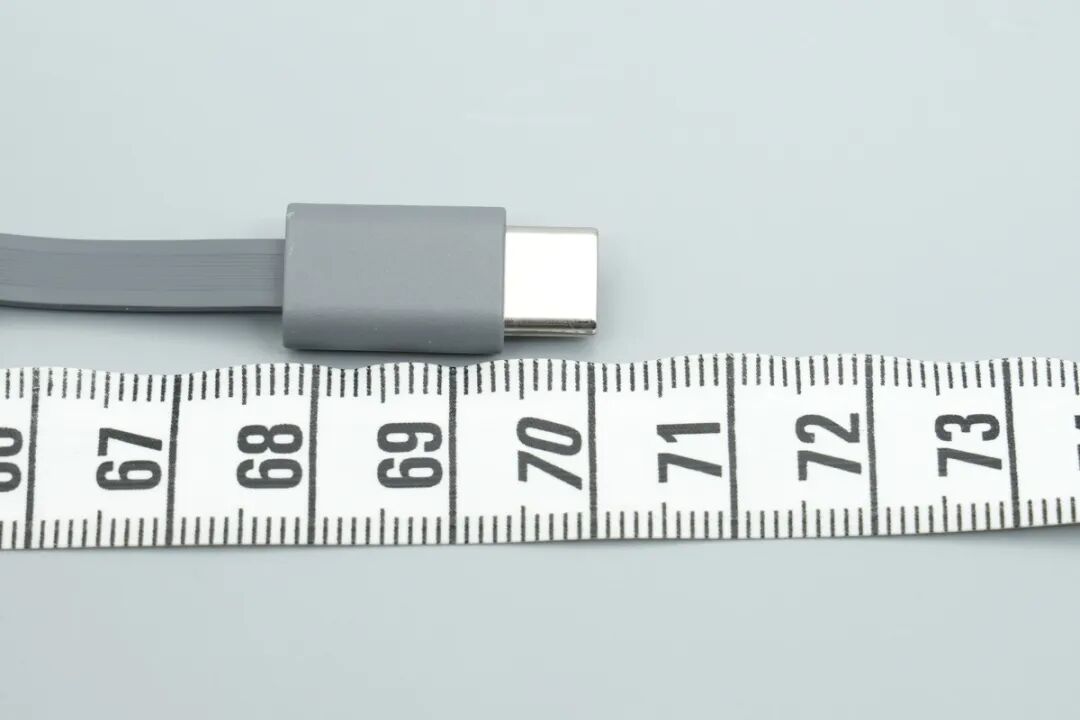

实测自带线长度为 70mm。满足日常充电需求。

用游标卡尺实测机身长度为 90.19 mm。

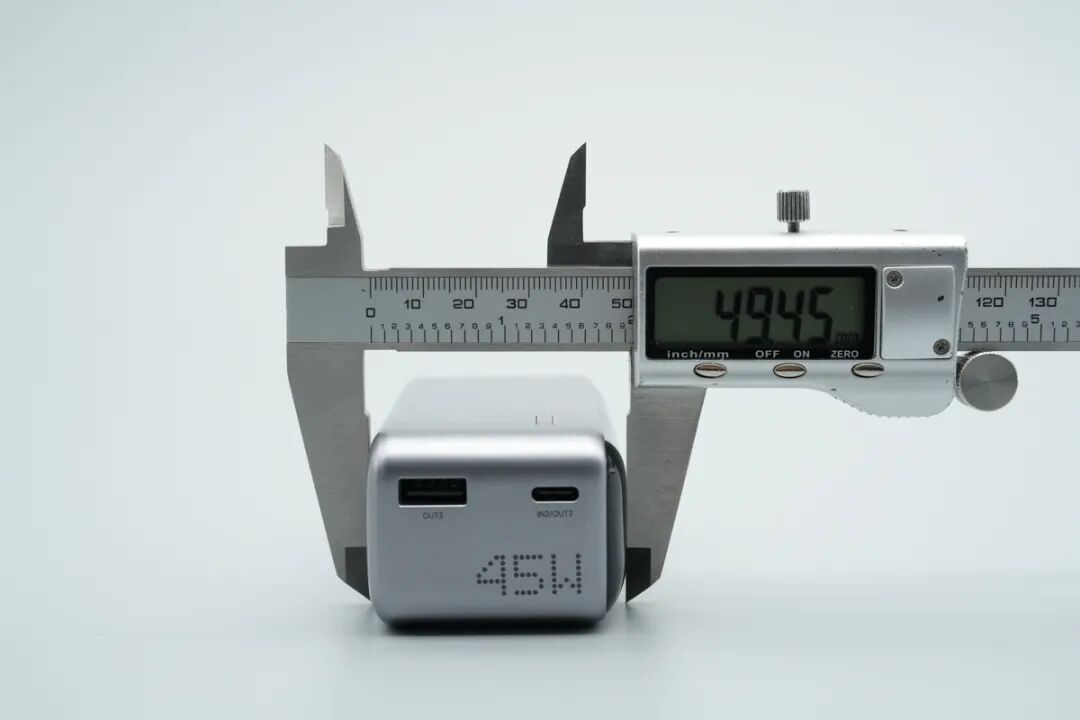

实测机身宽度为 49.45 mm。

实测机身厚度为 37.22 mm。

将移动电源放在电子秤上测得重量为 228.3 g。

产品快充协议测试

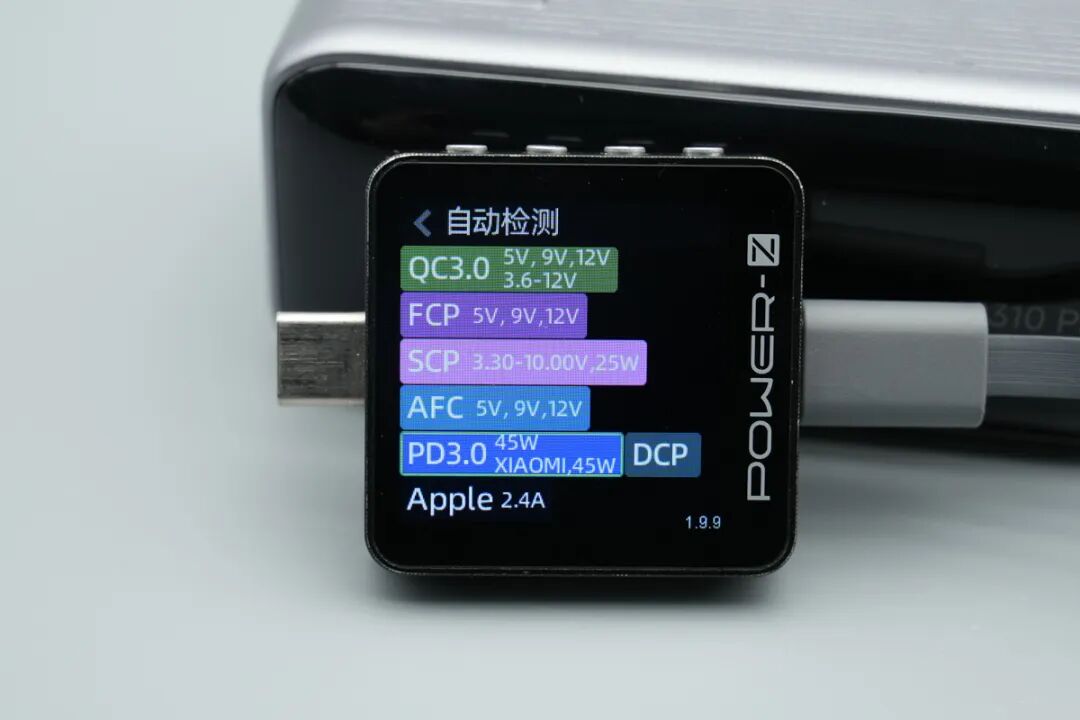

使用POWER-Z KM003C检测自带伸缩线，测得伸缩线支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

产品拆解

撬开机身正面面板，面板通过卡扣和固定胶安装。

面板取下后能看见 188 数显屏窗口和内部塑料框架。

将内部组件从外壳中取出。

内部组件展示，能看见 PCBA 板和伸缩线卷轴，整体比较紧凑。

两颗 21700 电芯固定在塑料框架内。

自带伸缩线卷轴通过 FPC 与主板连接。

电芯通过点焊连接主板，并打上白胶固定。

电芯表面通过青稞纸绝缘，并设有一颗热敏电阻。

继续拆解，将 PCBA 板与电芯分离。

将 PCBA 板与塑料支架分离，能看见主板上贴有白色泡棉。

伸缩线模块整体一览。

伸缩线模块正反两面一览。

卷轴内侧设有 FPC 排线，用于与主板连接。

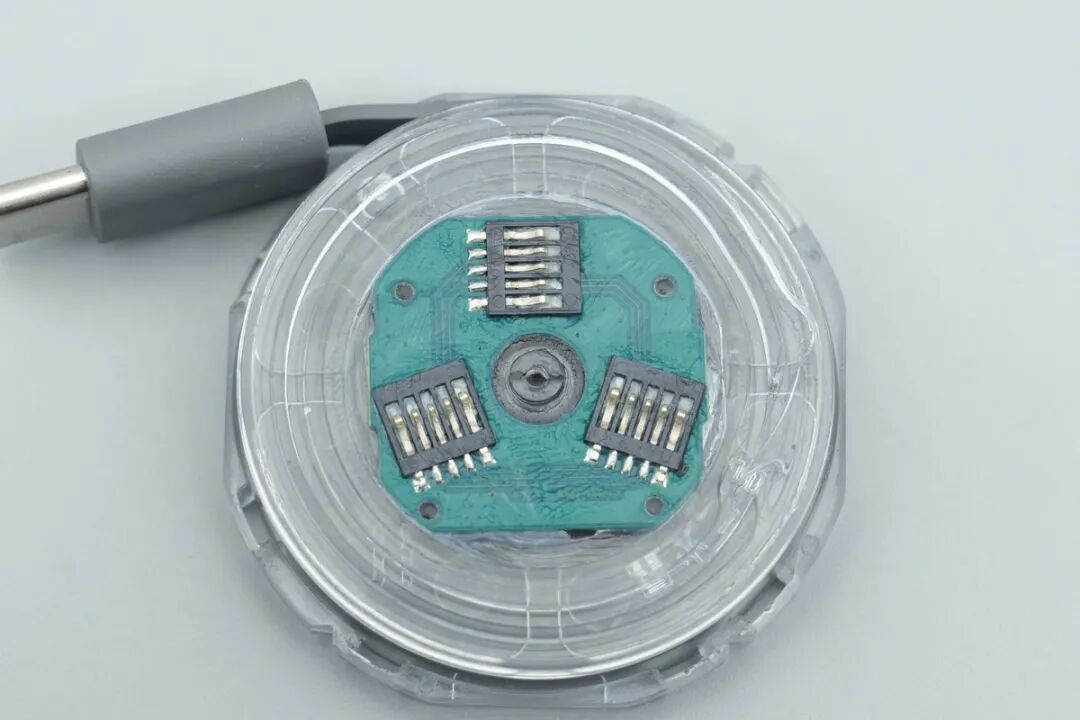

卷轴另一面设有三组金属触点。

两颗电芯通过镍片连接，并由导线引出。

两颗电芯特写。

电芯来自长虹三杰，型号为 INR21700-5000，标称容量为 5000mAh，通过 CCC 认证。

移动电源主控芯片来自英集芯，型号IP5385。是首款集成UFCS融合快充协议的快充移动电源SOC芯片，集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议，兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。

相关阅读：

IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。

一颗 4R7 合金电感特写，配合主控实现升降压。

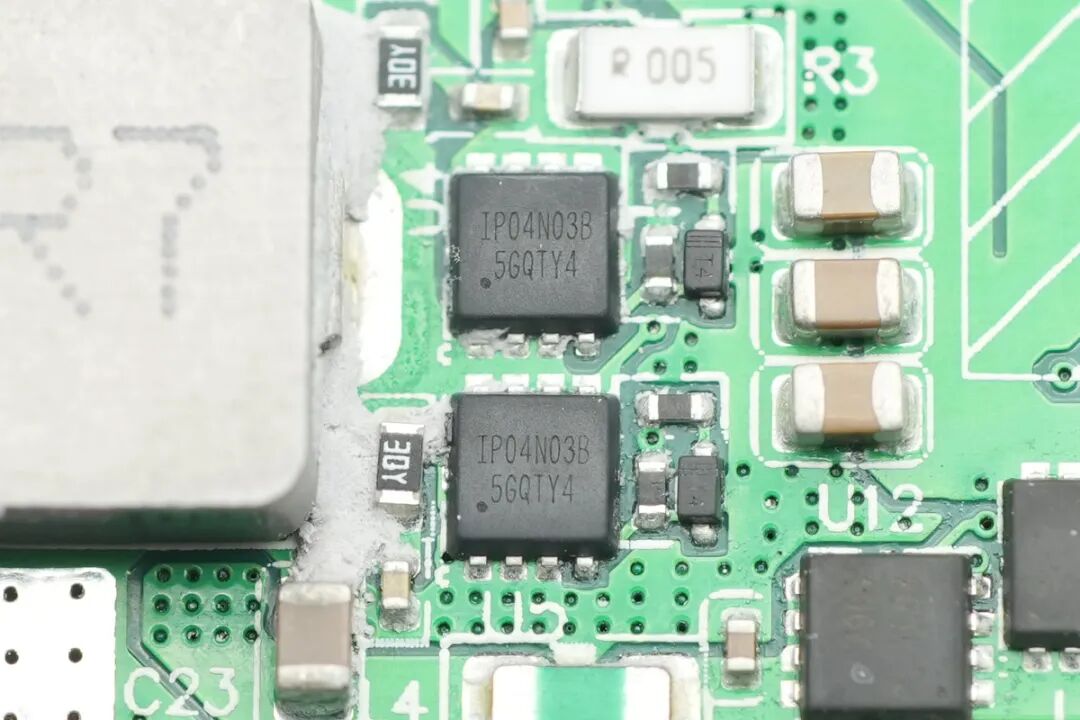

两颗同步升降压开关管来自英集芯，型号IP04N03B，NMOS，耐压30V，导阻3.1mΩ，采用PDFN3030封装。

英集芯 IP04N03B 资料信息。

另外两颗 IP04N03B 特写。

三颗 VBUS 管特写，来自领泰LEADTECK，型号LT7904，采用 PDFN3X3-8L封装，耐压30V。

另外两颗 VBUS 开关管特写，同样是来自领泰LEADTECK 的 LT7904。

锂电保护芯片来自创芯微，型号为 CM1020-MA 。CM1020专门用于 2 节串联锂电或磷酸铁锂电池组的安全保护。芯片内置高精度电压检测和电流检测电路，能够对过充电、过放电、放电过流、负载短路和充电过流进行全面检测，并通过 DO、CO 引脚直接驱动外部的充放电 MOSFET 来切断回路。

其过充保护电压覆盖 3.500V~4.500V、，铁锂应用版本（CM1020-JC）则为 3.65V；过放保护电压 2.000V~2.900V；放电过流保护 0.050V~0.300V，短路保护 0.5V/1.0V，充电过流保护 −0.080V~−0.220V。功耗表现突出，工作时典型电流仅 3.5µA，工作温度范围 −40~+85°C，采用 SOT23-6 小型封装。

锂电保护管来自LEADTECK领泰，型号为LT2002EFO-X，这是领泰推出的双路 N 沟道快速开关 MOSFET，两个 MOSFET 集成在同一封装内，主要面向电池保护和负载开关应用，自带 ESD 保护。芯片耐压 20V，持续电流达 46A，脉冲电流 96A，导通压降小、开关速度快。

此器件的典型导阻仅 4.5mΩ，即便栅压降到 2.5V，导阻也只有 6.0mΩ，低电压驱动下损耗依然很小；栅极阈值电压 0.3~1V，可被主流保护 IC 的输出电平直接驱动；总栅极电荷典型 14nC，开关延迟在百纳秒量级。芯片工作结温范围 −55~150°C，导阻最高档精度下最大值 5.5mΩ，采用 TDFN3×3-8L 小型封装。

一颗丝印为 BB3A 的芯片。

另一颗 BB3A 的芯片特写。

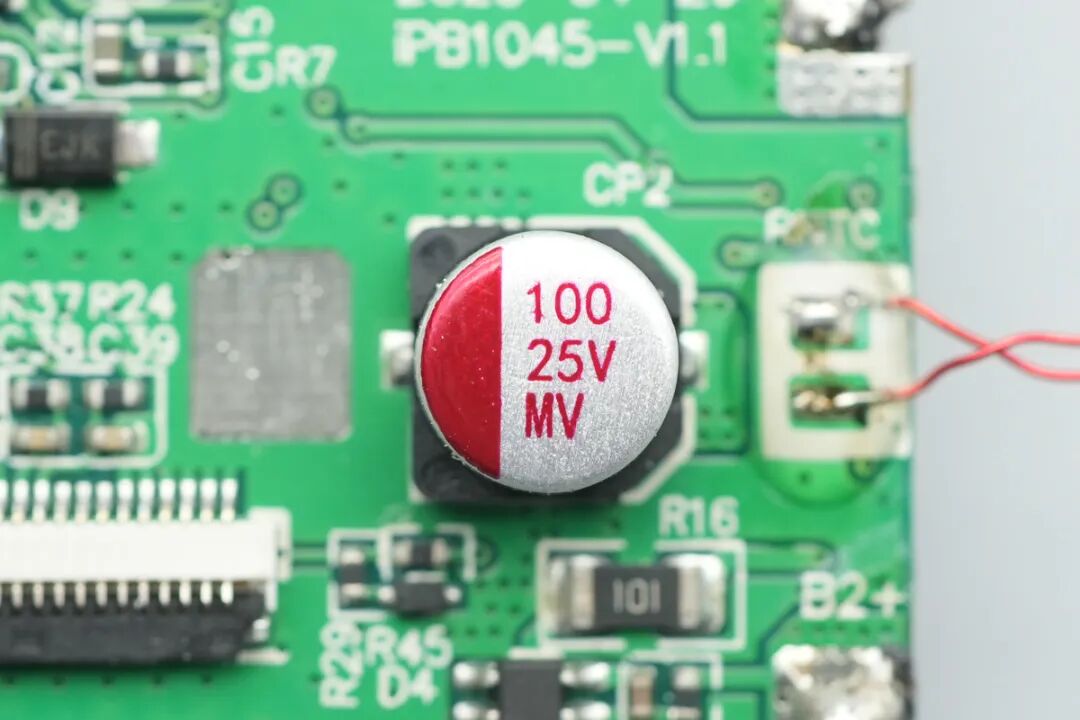

一颗 25V 100μF 滤波电容特写。

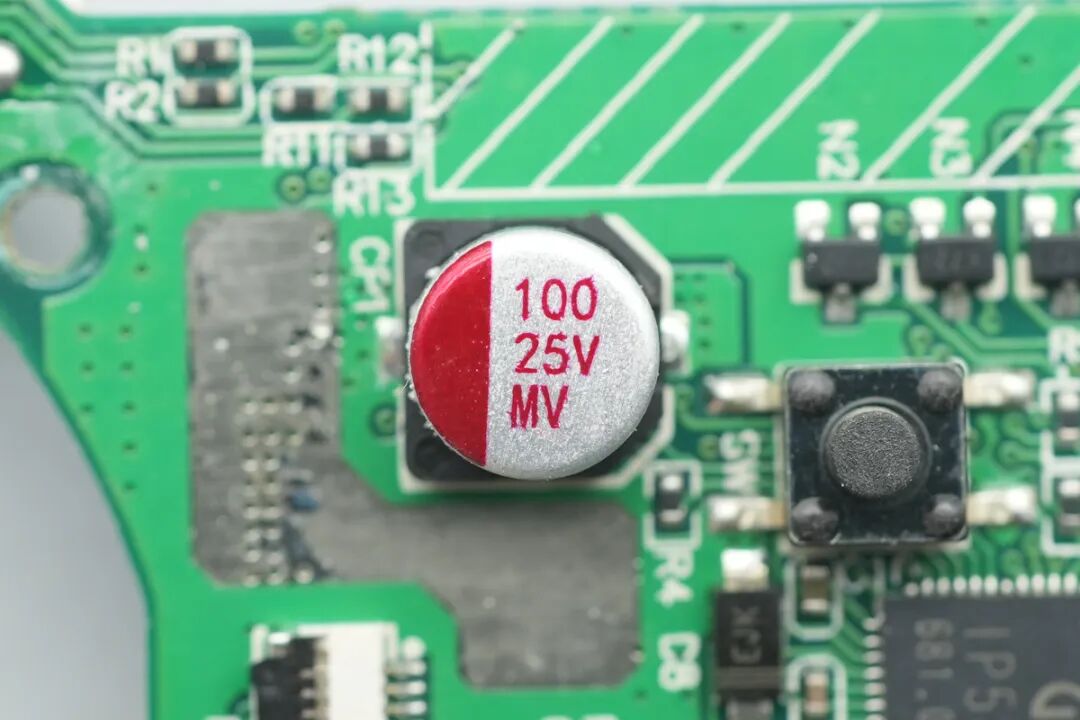

另一颗 25V 100μF 滤波电容特写。

一颗热敏电阻特写。

188数码管特写。

全部拆解完毕，最后来一张全家福。

充电头网总结

最后再附上产品的物料清单，方便大家查阅。

米物数显秒充移动电源M310 Pro采用黑色亮面面板，自带约70cm的USB-C伸缩线，配合USB-C口与USB-A口可同时为三台设备充电，单口最大45W输出，支持小米澎湃秒充及PD3.0、PPS、QC3.0等主流快充协议，数显屏可实时显示剩余电量，便携性与实用性兼顾。

充电头网通过拆解了解到，产品内部采用英集芯高集成SoC方案，主控为 IP5385，内部搭配了四颗英集芯 IP04N03B 升降压开关管和一颗4R7合金电感，各接口 VBUS 开关管来自领泰 LT7904；电芯采用两颗长虹三杰INR21700-5000 组成 5000mAh 电池组，搭配领泰 LT2002 保护管进行保护，并使用纮康 HY2212-BB3A对串联电芯充电均衡，配有 NTC 温度监测。结构设计巧妙。整体用料与做工对得起小米生态链的品质要求。
