充电头网第4139篇拆解报告。
前言
mophie 是 ZAGG 旗下的移动电源品牌，产品线偏向海外市场，而今天要带大家拆解的是mophie的之前推出的一款10000mAh的移动电源，支持20W的PD快充，以及一体线的设计，让这款产品有着不错的竞争力。
同时，该机器黑色的外观配色看起来也显得成熟大气，自带线也能当作挂绳使用，收纳方便，不管是颜值还是实用性来看，这款产品都是一个不错的机器 。
下面充电头网就给大家带来这款产品的详细拆解，一起看看内部做工和用料吧。
产品外观
包装盒的配色是很简洁的黑白配色，正面印有mophie的LOGO，产品的外观图以及它的一些相关卖点。
包装盒侧面如图所示。
包装盒背面印有产品多视角使用示意图，并列出了 USB-C PD 20W 输出、自带线双口同时充电、紧凑设计以及两年保修等卖点。
把移动电源从包装盒中取出，可以看到移动电源本体还有它的产品说明书。
产品正面展示，黑色的外观看起来比较沉稳。在顶部能看到这款移动电源的自带线。
移动电源正面右上角能看到它的电量显示灯。
放倒移动电源，侧面能看到它的logo，与哑光底色的对比度很低，并且还有旁边设有一个侧边按键。
顶部可以看到自带线出线口以及一个USB-C母座接口，组成双C口输出。
自带线同时也可作收纳线，单手可以拎起。
移动电源C口特写。

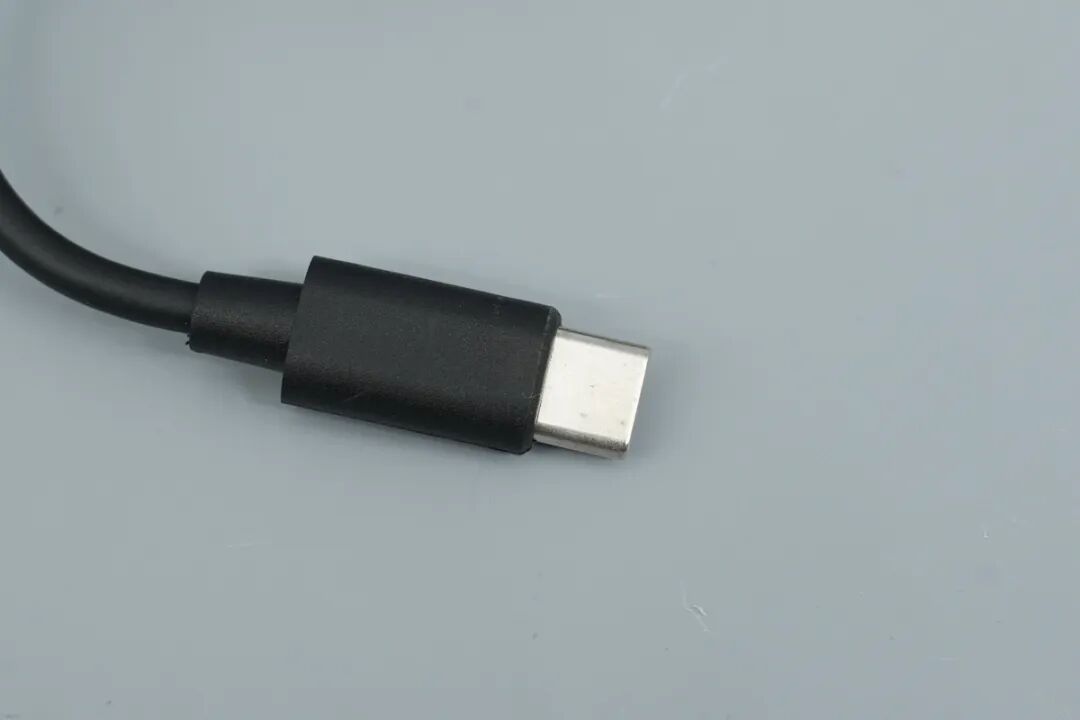

移动电源自带线的充电线特写。
移动电源自带线的收纳槽。
翻面，在这一面可以看到移动电源的详细产品参数。
放大可以看到，mophie这款充电宝通过了3C认证。
详细参数如下：
型号为：ESS-PSP-10K
输入（USB-C充电线）：5V/3A,9V/2A,12V/1.5A
输出（USB-C充电线）：5V/3A,9V/2.22A,12V/1.67A
输出（USB-C):5V/3A,9V/2.22A/12V/1.67A
同时输出：5V/3A
电池容量：10000mAh 3.7V/37Wh
额定容量：5500mAh（5V/3A)
能量转换效率：≥70％
移动电源底部展示。
移动电源背面展示。
按压侧边电源按钮，正面电量显示灯点亮，可以看到还有两格电量。
产品尺寸重量
使用游标卡尺测得，此款移动电源机身长为90.30mm。
机身宽度为63.23mmm。
机身厚度为23.72mm。
使用直尺实测自带线长度，线材长度约为9.5mm。
放在电子秤上，实测这款移动电源的总重量为192.3g。
该产品放在手中直观大小对比。
产品快充协议测试
实测自带线支持 PD3.0、DCP、Apple 2.4A 快充协议。
相关阅读：
自带线 PDO 报文显示，具备 5V 3A、9V 2.22A、12V 1.67A 三组固定电压档位，以及 3.30-11.00V 2A 一组 PPS 档位。
相关阅读：
测得 C 口支持 QC3+、FCP、SCP、AFC、PD3.0/PPS 、DCP以及Apple 2.4A快充协议。
机身 C 口 PDO 报文同样为 5V 3A、9V 2.22A、12V 1.67A 三组固定档位，以及 3.30-11.00V 2A 一组 PPS 档位。
产品拆解
打开外壳后可以看到内部结构，整机由 PCBA 主板、电芯、外壳和盖板四部分组成。电芯与主板平行排布，线材从上盖引出。
盖板内侧特写，可以看到四个按键帽位与线材固定槽，壳体材质标识为 ABS+PC。
盖板内侧打有白胶，用于固定电芯。
可以看到 USB-C 自带线引出的导线。
将主板与电芯分离，单颗标称 5000mAh 3.7V，组成 10000mAh 的整体容量。
继续将两颗电芯分离，电芯表面印有型号信息，来自TIMES 天时，单颗电芯型号为105565，标称3.7V 5000mAh，能量为18.5Wh。
产品内部PCBA模块如图，可见 USB-C 母座，核心电感，滤波电容，电源按键等。
主板另一面设有 IP5356 主控芯片、电芯保护 IC 以及四颗电量指示灯的遮光座和NTC 热敏电阻。
一颗贴片电感，容量 2.2μH。
一颗永铭 25V 100μF的固态电容，用于输出端的滤波与稳定电压作用。
电源按键特写。
用于检测电池组温度的NTC热敏电阻特写。
自带线焊点如图所示。
相关阅读：
电芯保护 IC 来自 XySemi 赛芯微，型号 XB8886A，采用 SOP8-PP 封装。
XB8886A 是一颗单节锂离子/聚合物电池保护 IC，内部集成功率 MOS 与高精度电压检测电路，可提供过充、过放、过流与负载短路保护。集成功率 MOS 的等效导通电阻约为 8.5mΩ，工作模式典型功耗为 3μA，静态电流较低。
电量指示灯遮光罩特写。
全部拆解完毕，来一张全家福。
充电头网总结

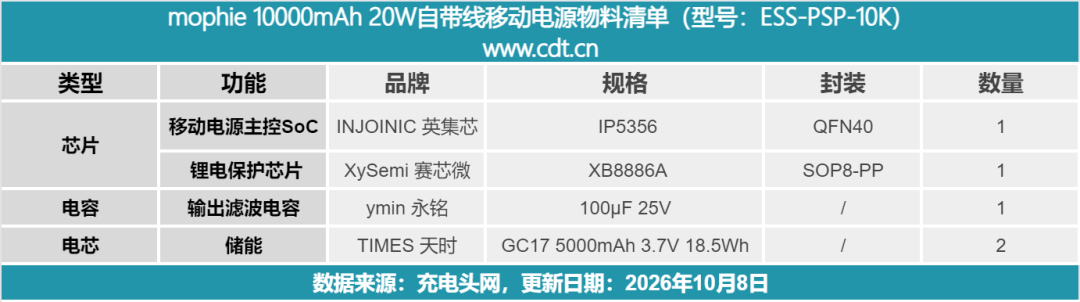

此处给大家附上产品的物料清单，方便大家查阅。
该产品在外观上延续了品牌的一贯风格，产品的主要特点是把两条USB-C自带线整合进机身，线材收纳后可以直接当提手使用，同时机身保留了一个 USB-C 母座，两个接口的协议支持完全一致，均覆盖PD3.0、QC3+、FCP、SCP、AFC 与 Apple 2.4A。
通过拆解可见，内置两颗天时 5000mAh的电芯，锂电保护芯片为赛芯微 XB8886A ，移动电源 SoC 为英集芯 IP5356 ，输出滤波电容来自永铭，整体 BOM 相当精简。
