这台索尼A7R是上篇里花1800元从闲鱼淘回来的，13年前的机器，3640万像素的全画幅。
虽然它的快门次数只有2000次，成色也非常新，但是它有一个致命的问题：电池一取出来再装回去，它就忘了时间。每次换了电池开机就会弹出来一句“设定区域/日期/时间”，让我从头设一遍。
索尼官网上给的解法是：把满电电池装进机身，关机放24小时以上，让它自己充。
但是我这台，怎么充也充不回来。结合2000次的快门时间，我估计前任买家花了近两万买了这个相机，玩了几天之后就吃灰了，放到现在十来年了，导致那个小电池也被饿死了。近一两年收拾东西的时候翻出来了，才流转到二手市场上，最终落到我手里。
拆解比较麻烦，整个过程我没记录，最终拆开之后，看到了电路板，板子这一面总共有13个排线。

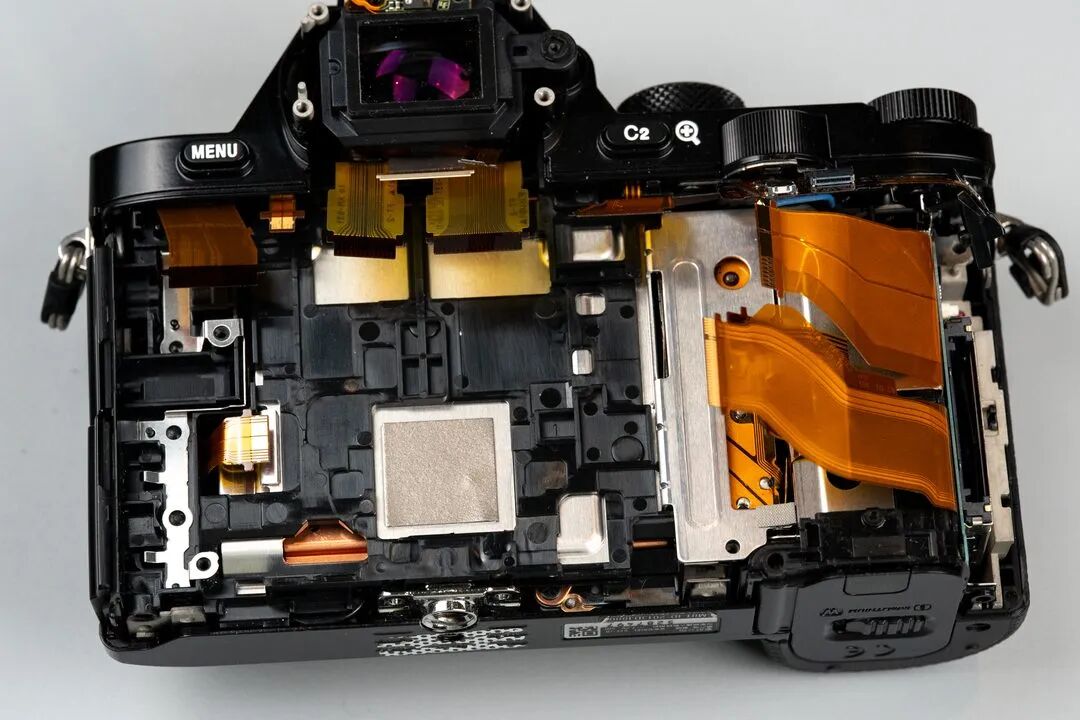

拿掉电路板是这副样子。

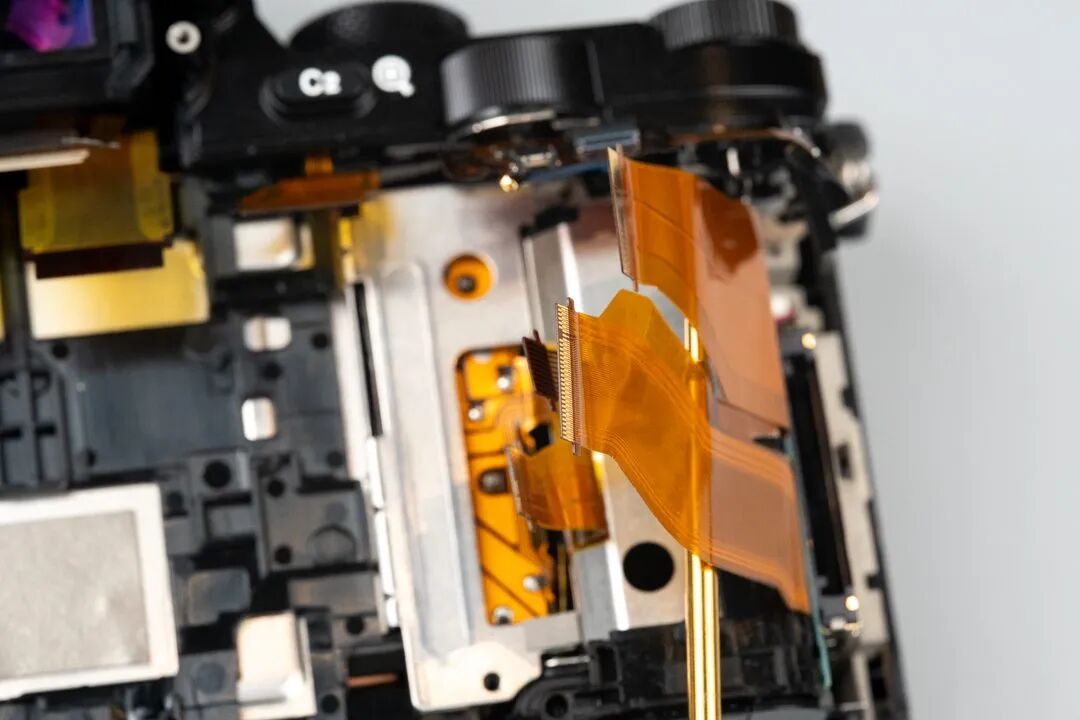

拆解这东西最麻烦的就是排线，这边有两层排线，上面两个排线扒拉开之后，发现下面还有两个排线。拆解的时候要小心翼翼。
凑近看取景器目镜。玻璃反出来的紫蓝色是镀膜，上面那块小板上是TOF传感器，脸一凑近就自动切换目镜和LCD。
主板整个拎出来。板子不小，中间两颗大芯片，右边一整块金色是射频屏蔽区。
先认最大的两颗。上面这颗是我在板子上找到的存储芯片，SK hynix H9TH4GH8JDMP，BGA封装。
下面这颗SONY CXD90027GF，就是BIONZ X的SoC。BIONZ X是2013年跟着A7和A7R一起出来的。据维基上整理的资料，这颗是四核ARM Cortex-A5，外面还配了CXD4236系列的ISP。
翻到板子的另一头，今天拆解的主角在这。一颗金属壳的小纽扣电池，丝印三行字：FDK、ML621、JAPAN。
FDK就是富士通的电池业务。ML621的官方参数：3V、5.8mAh、直径6.8毫米、厚2.1毫米。关键在它是可充电的锂锰二次电池，充电电压2.8到3.25V，在这个相机里是 RTC备电，所以相机时间不能保存，我直接就想到是这个纽扣电池饿死了。毕竟FDK给出的数据是，这个电池室温下的寿命是5年。
而这台机器13年了，快门只有2000次，估计有超过10年没有开机了吧。
板子右上角还有一一个芯片看着像是氧化了，印着Model、Type WN、SS4508083，紧挨着的是射频屏蔽区和天线馈点。这一块应该是管无线的，A7R这一代带Wi-Fi和NFC。
角落这颗是MB9AF004，丝印上带着ARM的标，一颗ARM Cortex-M3的MCU。相机里这种小MCU干的都是辅助活：电源时序、按键、状态上报。

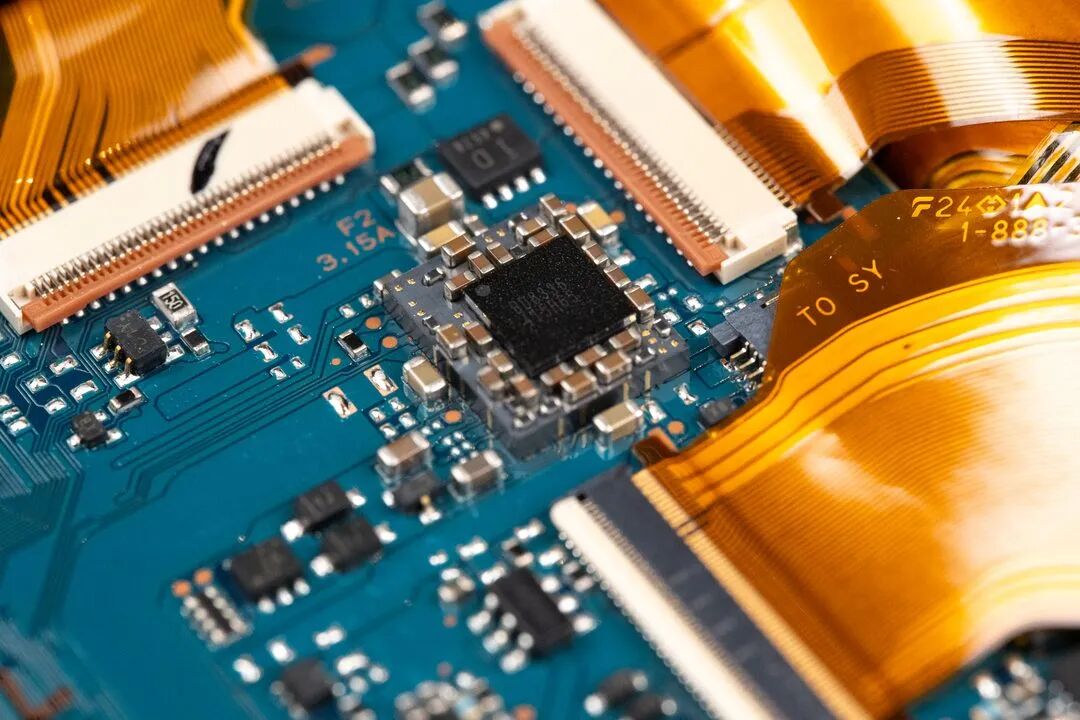

这里还有一个类似载板上又有一个芯片和外围电容的模块。
板边这两颗是相机对外的接口，Micro-USB和Micro-HDMI，A7R这一代的外接就靠这两个口。
电池换好之后，板子归位。安插这些排线蹉跎了我的半个小时的年华。
左边手胶这里，那块金属件是SD卡槽。
顶上的取景器目镜也要归位。这块小板和上面那根细排线，装的时候最容易压断。
全部装回去之前先上电试一下。屏幕跳出来的还是那句：设定区域/日期/时间。这是正常的。电池刚换上去，RTC里是空的，第一次开机必须重新定一次。设置好之后，再次拔掉电池过会儿再插回去，重新开机就没有这个提示了。
装好开机，回到正常的拍摄界面：36M FINE、ISO AUTO，一切正常。
那我既然已经花费了这么大的精力拆解了。顺便把上篇里一直念叨的塑料卡口也换掉吧。
上次买的这个金属卡口，想退货最后没有退掉。
这是机身上的原装卡口，先给它拆下来。
我把原厂的件拆下来摆一起，差别就清楚了。左边是黑色塑料件，中间是刻着E-mount的金属环，这两个合起来等于右边的金属环。
把新的装好之后是这样，试着把镜头装上去发现紧了很多，我就喜欢紧。
到这里，这个A7R1终于完工了，后续它就是我的主力拍摄机了，争取用到快门报废。到时候我就可以做一个更深度的拆解了。
