前言
充电头网近期拿到了Gendome几度星辰推出的一款15000mAh磷酸铁锂移动电源。这款产品内置96Wh容量的磷酸铁锂电芯，符合3C安全认证及航空登机标准。
其机身顶部集成了LED照明灯带，侧面自带了一根0.75米的隐藏式伸缩USB-C数据线。接口方面采用3C1A设计，支持45W PD快充输出，可为轻薄笔记本电脑及手机、平板等设备充电，满足宿舍、户外露营等多种场景的用电需求。
下面就跟随我们的镜头，一起来看看这款移动电源的内部做工与用料。
产品外观
包装盒采用环保的牛皮纸材质，正面贴有白色的产品信息贴纸，上方印有几度星辰品牌Logo，中间产品线稿图以及产品参数信息。

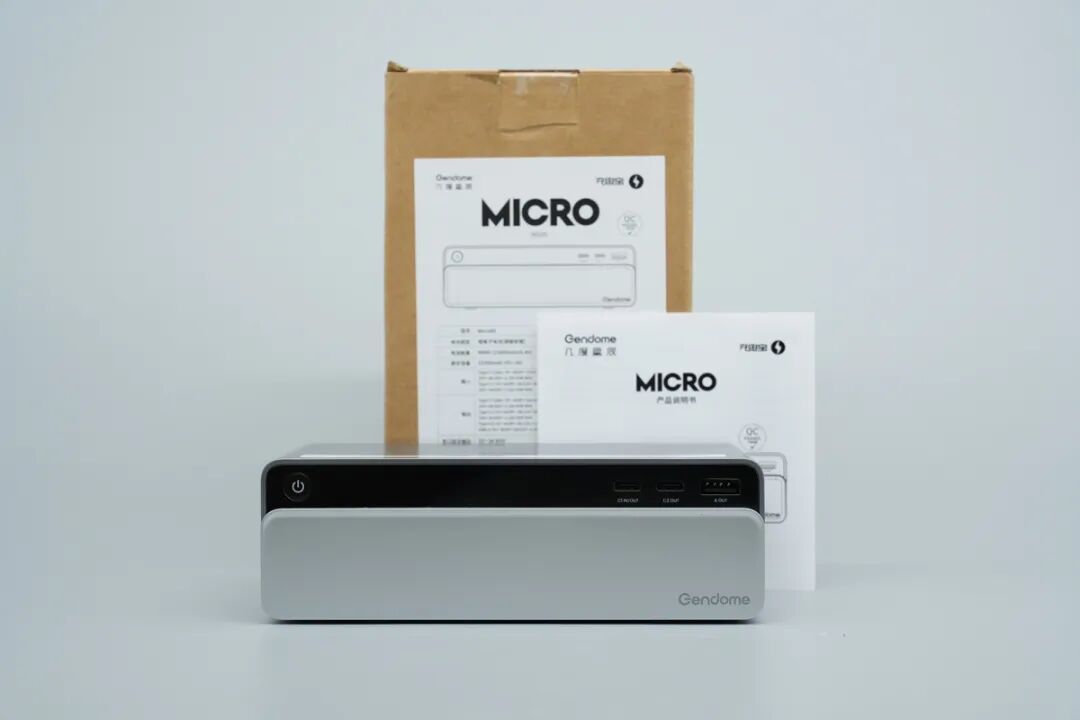

打开包装，内部包含了几度星辰移动电源本体以及一份产品说明书。
移动电源本体采用银灰色与黑色的拼接设计，整体造型硬朗，边缘做了圆角过渡。
机身正面的黑色亮面面板右侧集成了输出接口，从左到右依次为USB-C1（IN/OUT）、 USB-C2（OUT）以及USB-A（OUT）接口，涵伸缩线共计3C1A的配置，可应对多设备同时用电的需求。
黑色面板的左侧设有一枚圆形的电源开关按键，并做了微凹处理避免误触。

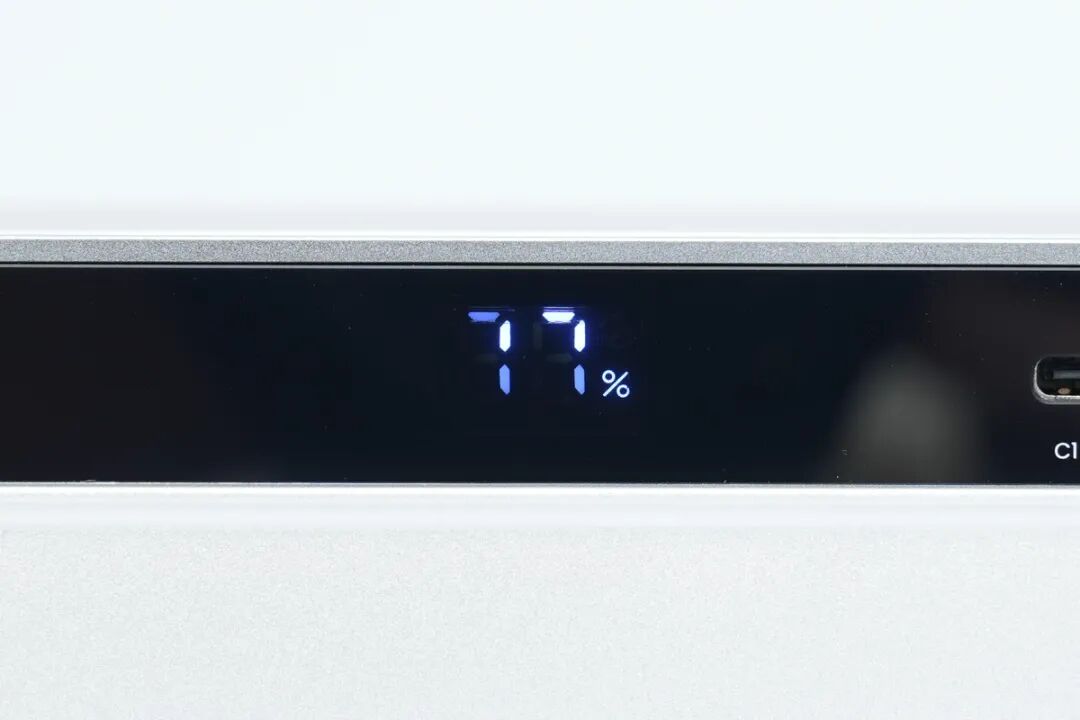

黑色面板中间隐藏一块LED数显屏，按下电源键后可以显示当前剩余电量的百分比。
机身侧面采用了平滑圆润的倒角过渡。
机身的另一侧还设有挂绳孔。

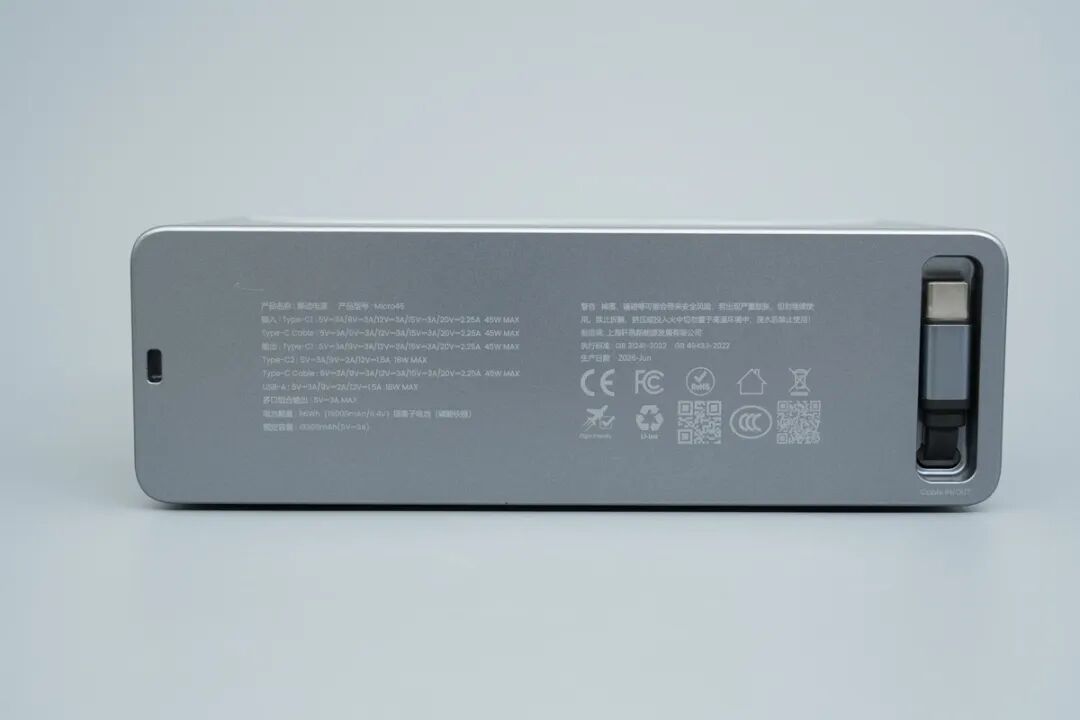

移动电源的背面印有详细的产品参数信息以及CE、FCC、3C安规认证标识。

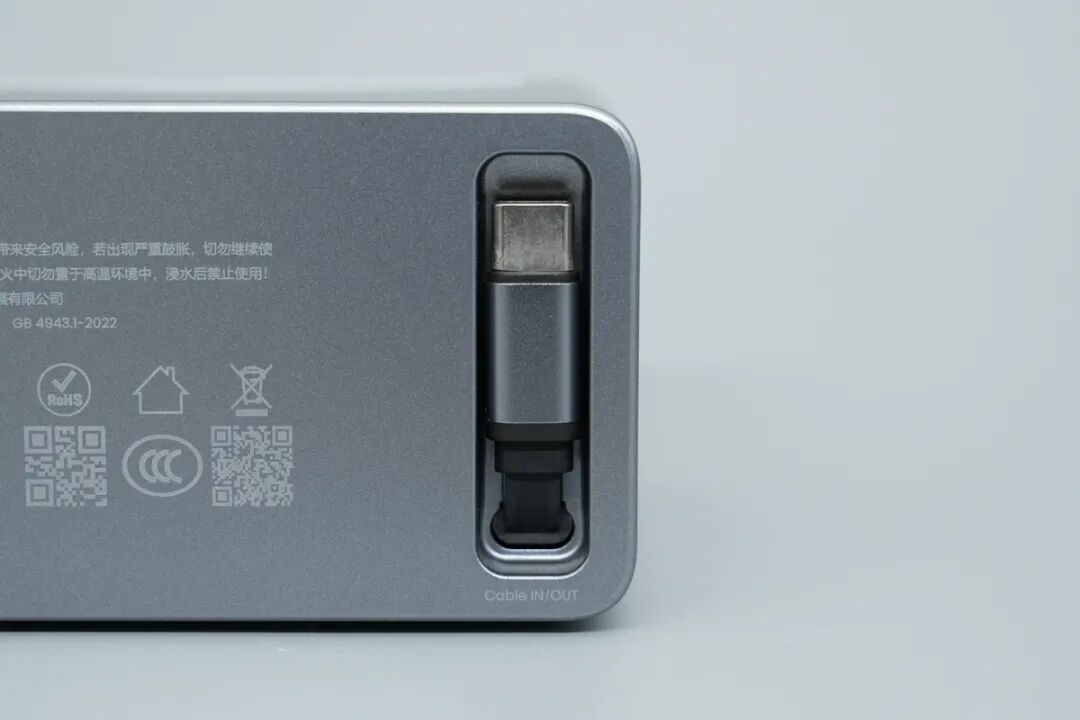

背面右侧还设有一条USB-C伸缩线。
USB-C伸缩线的端子外壳采用金属材质设计，可通过磁吸收纳于在凹槽中。
产品参数铭牌如下：
额定容量：15300mAh（5V 3A）
产品名称：移动电源
产品型号：Micro45
输入：
Type-C1：5V3A/9V3A/12V3A/15V3A/20V2.25A（45WMAX）
Type-C伸缩线：5V3A/9V3A/12V3A/15V3A/20V2.25A（45WMAX）
输出：
Type-C1：5V3A/9V3A/12V3A/15V3A/20V2.25A（45WMAX）
Type-C2：5V3A/9V2A/12V1.5A（18WMAX）
Type-C伸缩线：5V3A/9V3A/12V3A/15V3A/20V2.25A（45WMAX）
USB-A：5V3A/9V2A/12V1.5A（18WMAX）
多口组合输出：5V3AMAX
电池能量：96Wh（15000mAh/6.4V）锂离子电池（磷酸铁锂）
额定容量：15300mAh（5V3A）

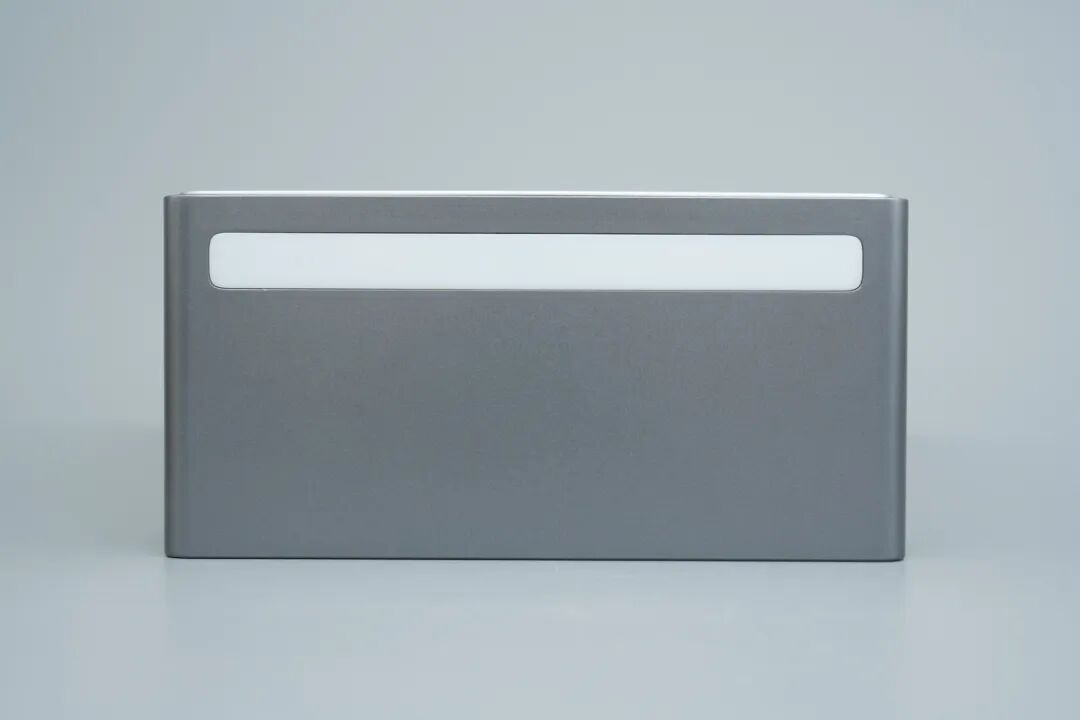

机身顶部设计有一条长条状的白色柔光罩，内部隐藏了LED照明灯带。
长按电源键即可点亮顶部的LED灯带，可作为宿舍停电应急照明或户外露营灯使用。
机身底部两侧贴有两条加长的黑色防滑硅胶垫。
产品尺寸重量
使用游标卡尺测得机身长度约为162.38mm。
机身宽度约为80.39mm。

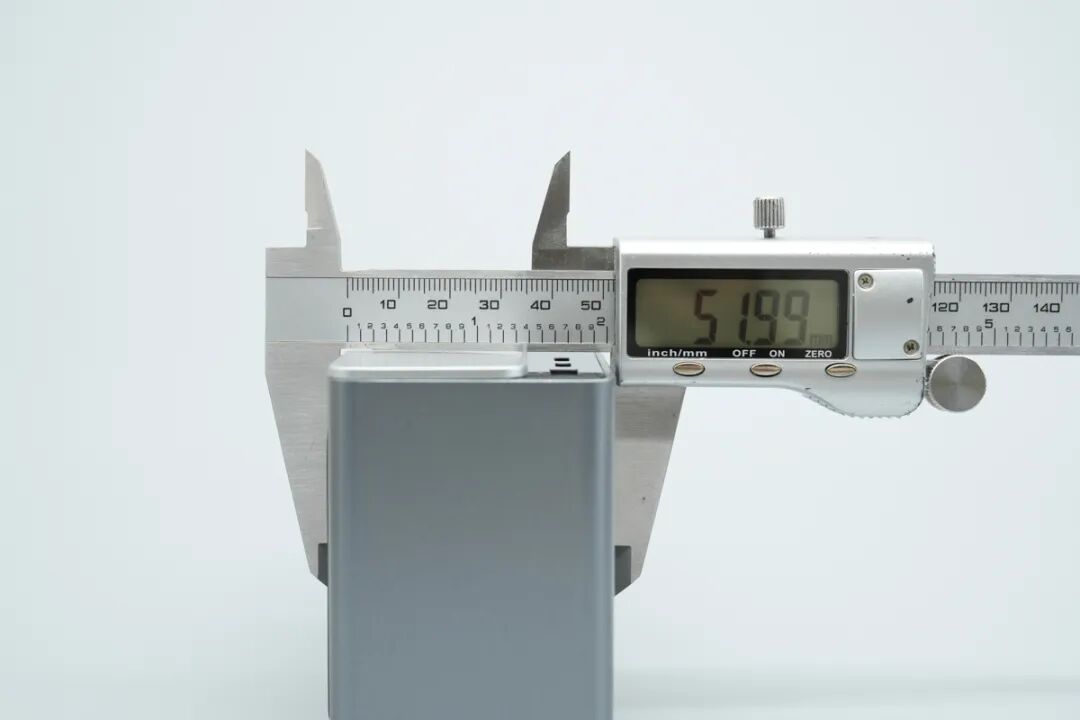

机身厚度约为51.99mm。

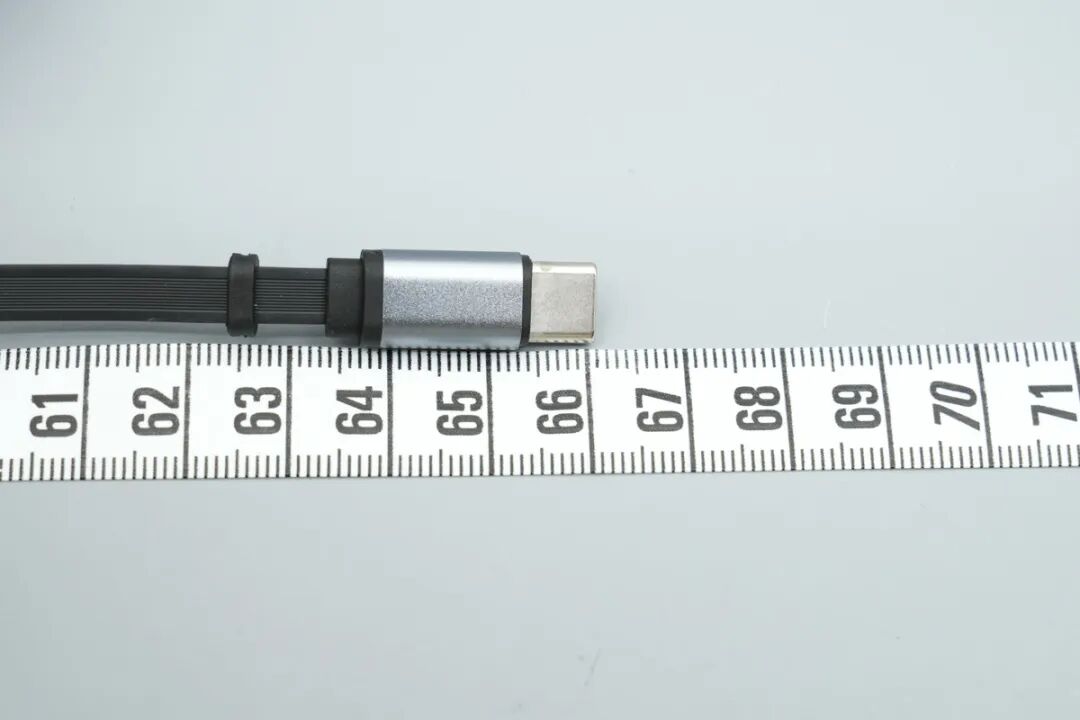

拔出自带USB-C数据线，线缆总长度约为0.75米左右。
使用电子秤测得这款移动电源的重量约为800.8g。
成年男士单手拿在手上的场景，整体具有一定的分量感。
快充协议测试

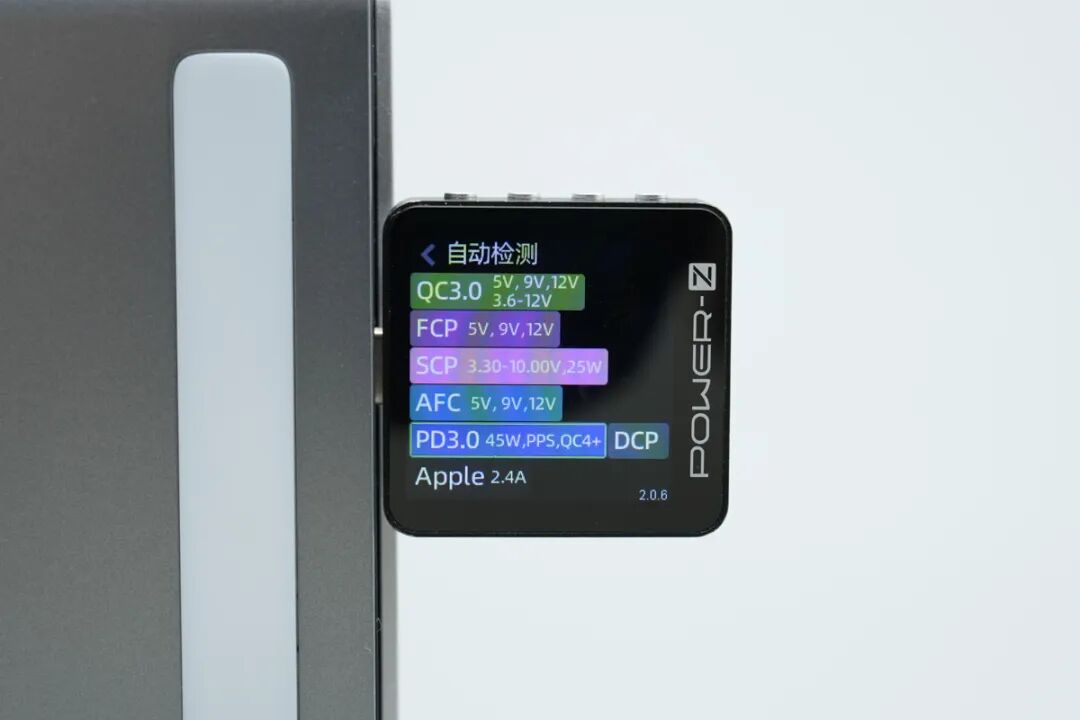

使用POWER-Z KM003C测得机身USB-C1接口支持QC3.0、FCP、SCP、AFC、PD3.0、DCP以及Apple 2.4A快充协议。
相关阅读：

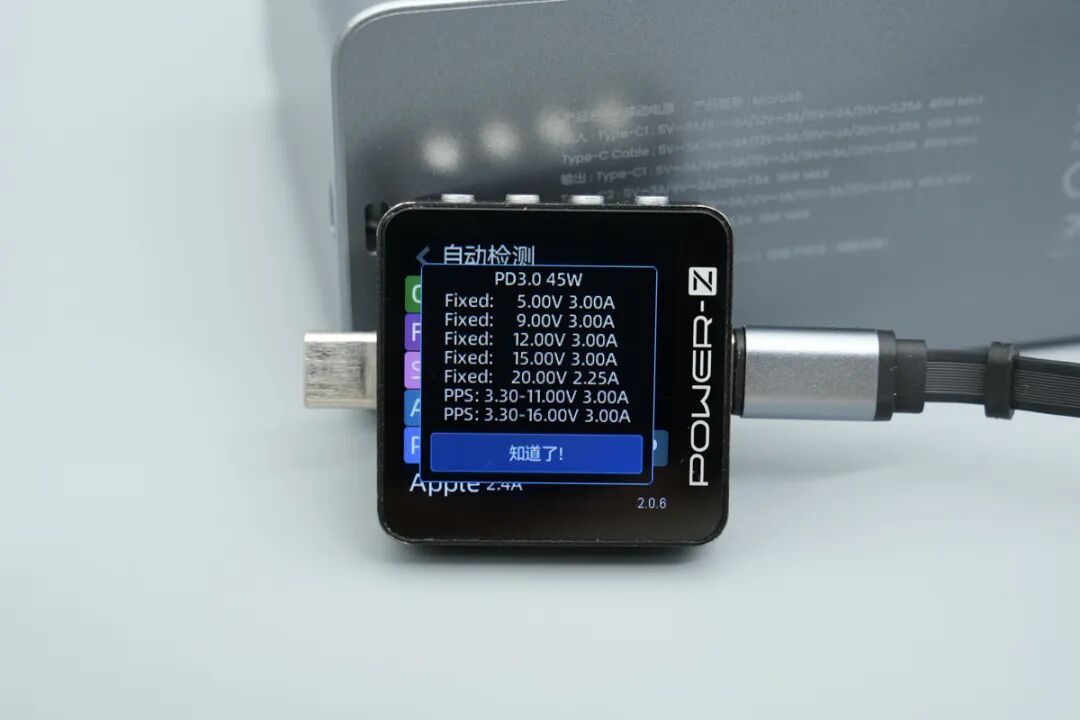

PDO报文显示其具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V3A和3.3-16V3A两组PPS电压档位，支持最高45W输出。
相关阅读：

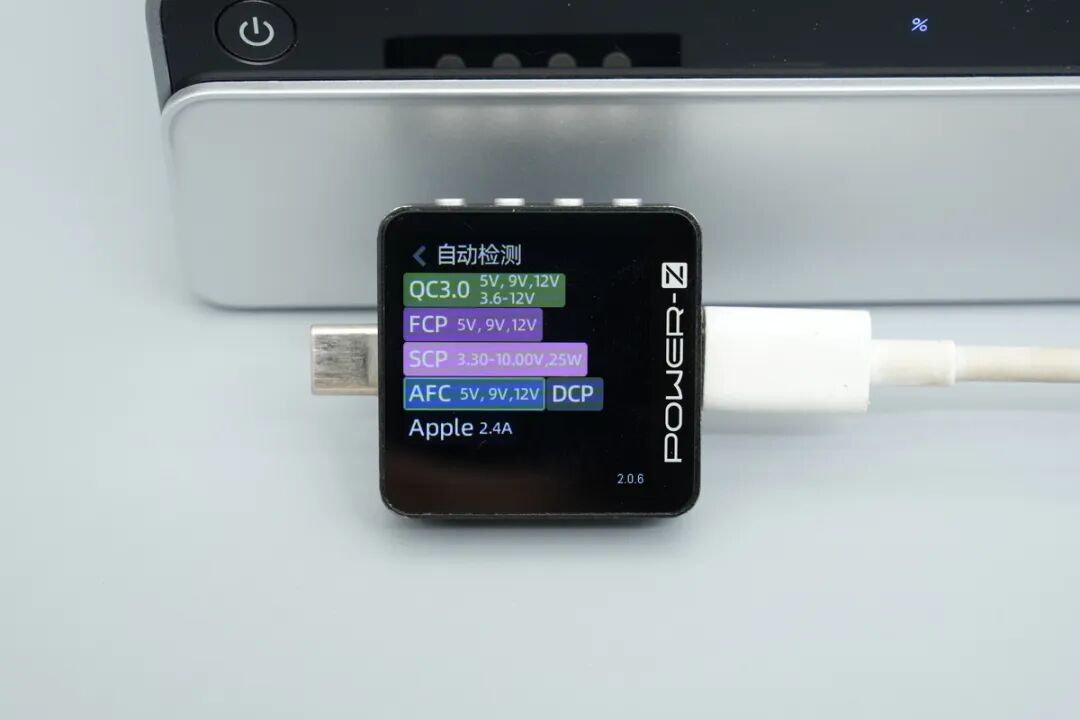

测得机身USB-C2接口支持QC3.0、FCP、SCP、AFC、DCP以及Apple 2.4A快充协议。
测得机身USB-A接口支持QC3.0、FCP、SCP、AFC、DCP以及Apple 2.4A快充协议。
测得USB-C伸缩线支持QC3.0、FCP、SCP、AFC、PD3.0、DCP以及Apple 2.4A快充协议。
PDO报文显示其具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V3A和3.3-16V3A两组PPS电压档位，支持最高45W输出。
简单看过产品外观以及快充兼容性，下文正式进入拆解环节。
产品拆解
沿机身正面的卡扣与接缝处撬开面板。
去除前面板，可见上方横向放置的PCBA模块以及下方的电池组。
继续分离外壳，将产品PCBA以及电池组整体抽出。
伸缩线模块焊点饱满圆润。

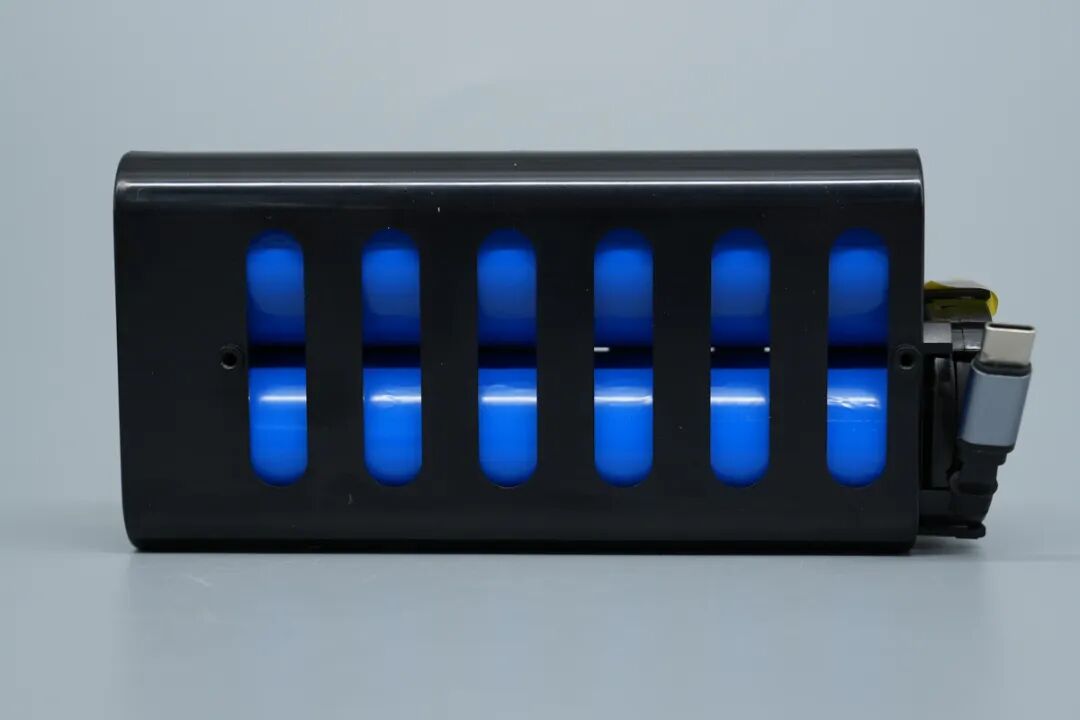

从侧面看，内部采用了两颗32135圆柱电芯，电芯被安置在黑色的塑料支架中。
塑料框架右侧设有伸缩线模块。

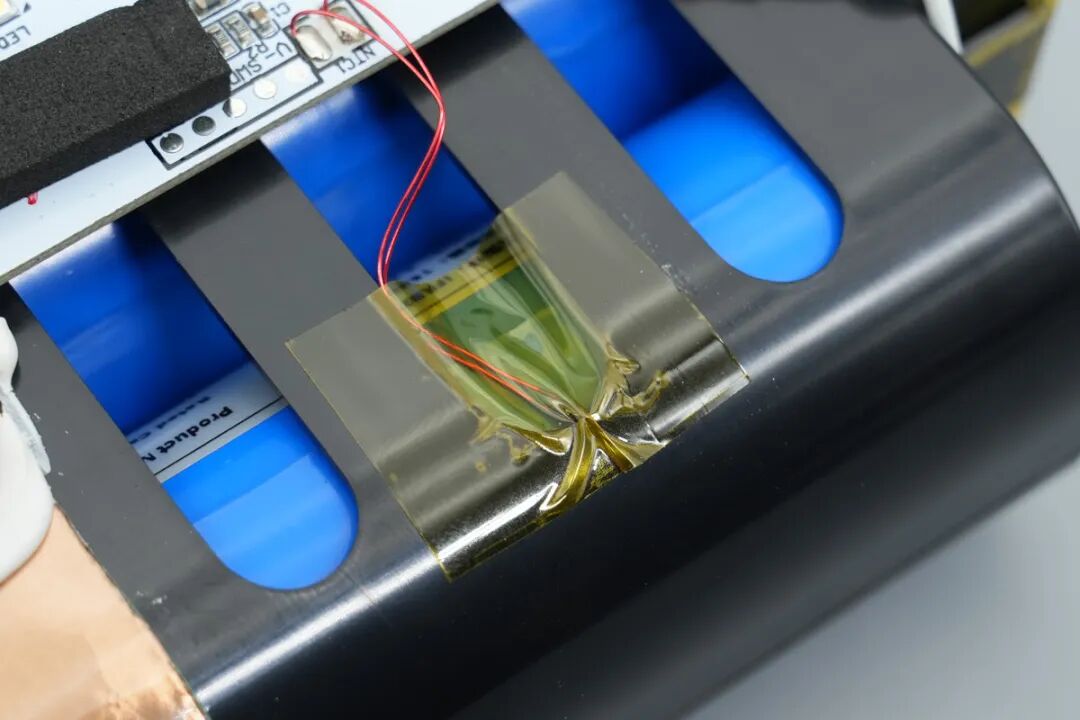

电池组设有NTC热敏电阻实时检测产品温度，避免过热。

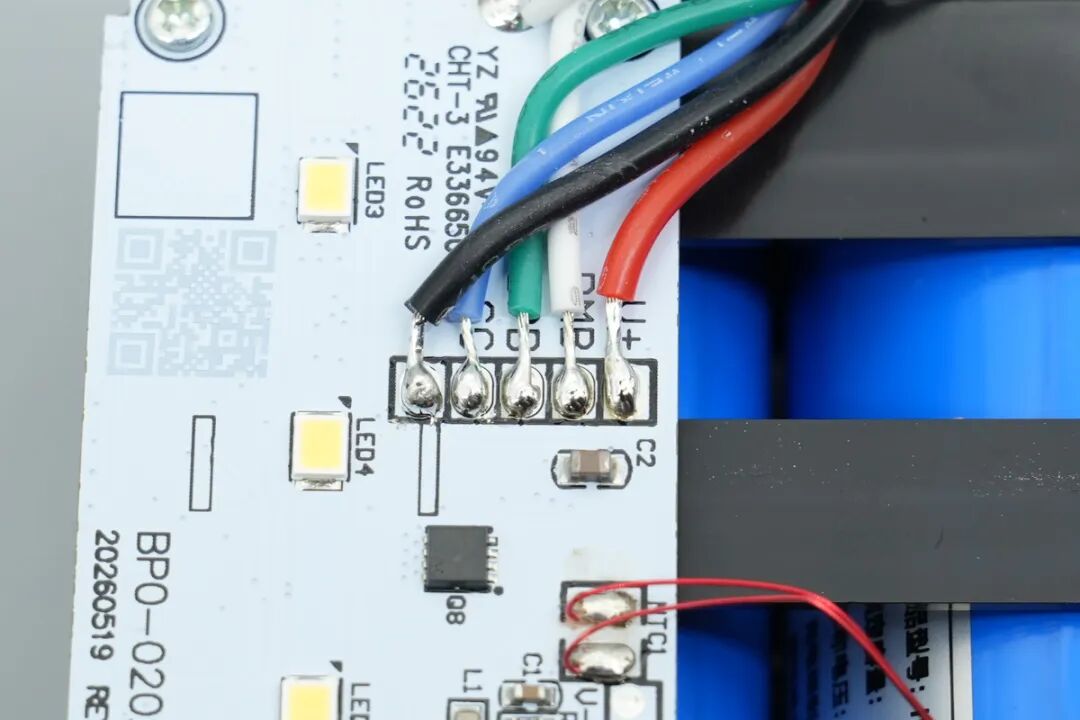

电芯镍片采用超声波焊接与PCBA连接。

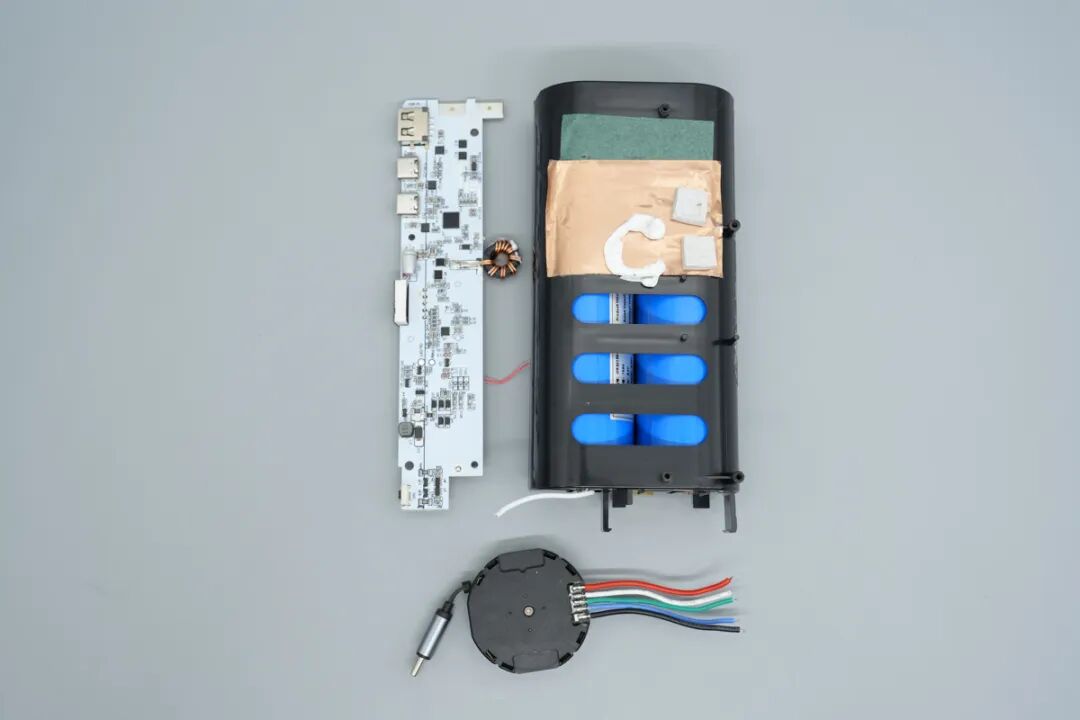

继续将PCBA、伸缩线以及电池组依次分离。
拆开塑料保护支架，内部放置了两颗蓝色的圆柱形电芯。
产品内置的IFR32135圆柱电芯来自Gotion国轩高科，单颗额定容量为15Ah，标称电压3.2V。

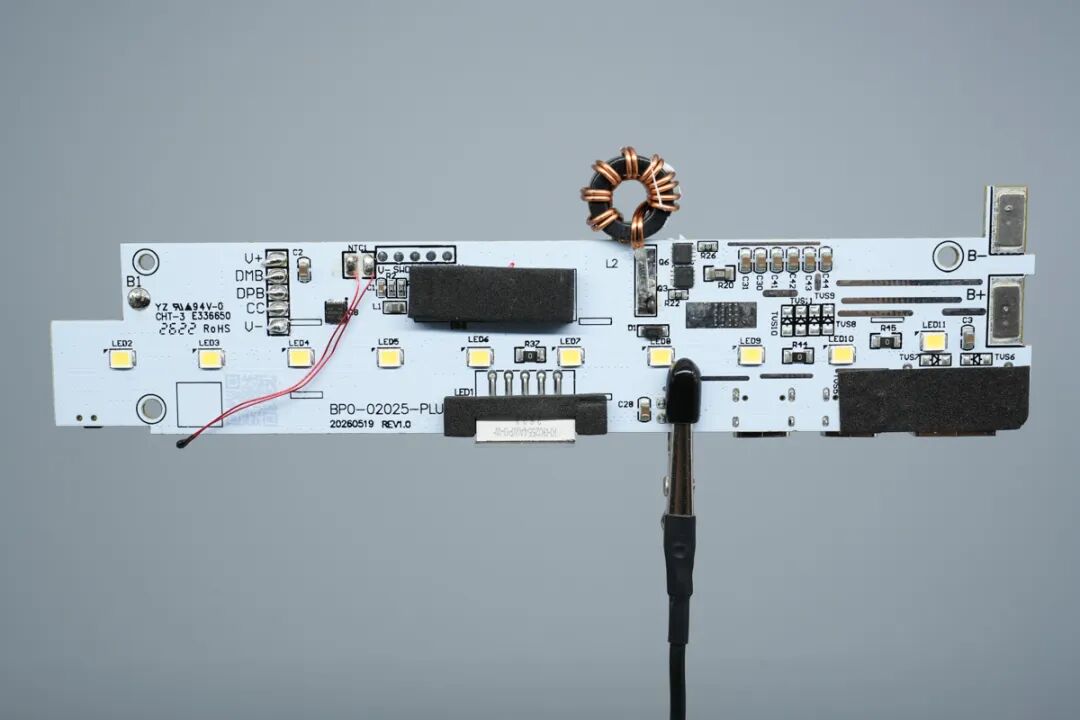

PCBA其中一面设有LED灯珠、NTC热敏电阻、升降压MOS管等元器件。

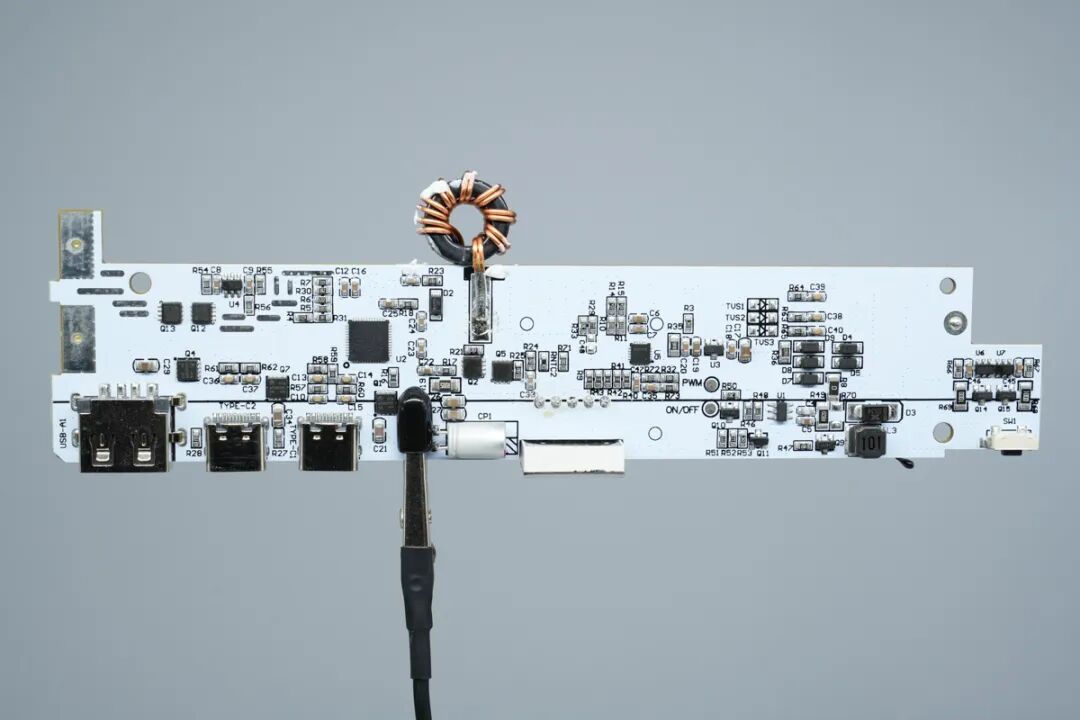

PCBA另一面设有移动电源SoC、升降压MOS、锂电保护芯片、锂电保护管等元器件。
产品内置的移动电源SoC来自INJOINIC英集芯，型号IP5385，这是一颗集成UFCS融合快充的移动电源同步升降压SOC，芯片内部集成快充协议芯片，MCU，同步升降压控制器。
相关阅读：
芯片支持2-4串锂电池和磷酸铁锂电池，通过外置MOS管和电感，即可组成65W功率的双向快充移动电源。
英集芯IP5385支持两个USB-A输出接口，支持一个双向USB-C接口，支持Lightning接口输入或USB-C接口输入输出。
其中任一接口均支持快充，芯片支持UFCS快充，PD3.0和PPS快充，华为SCP，FCP等快充协议。

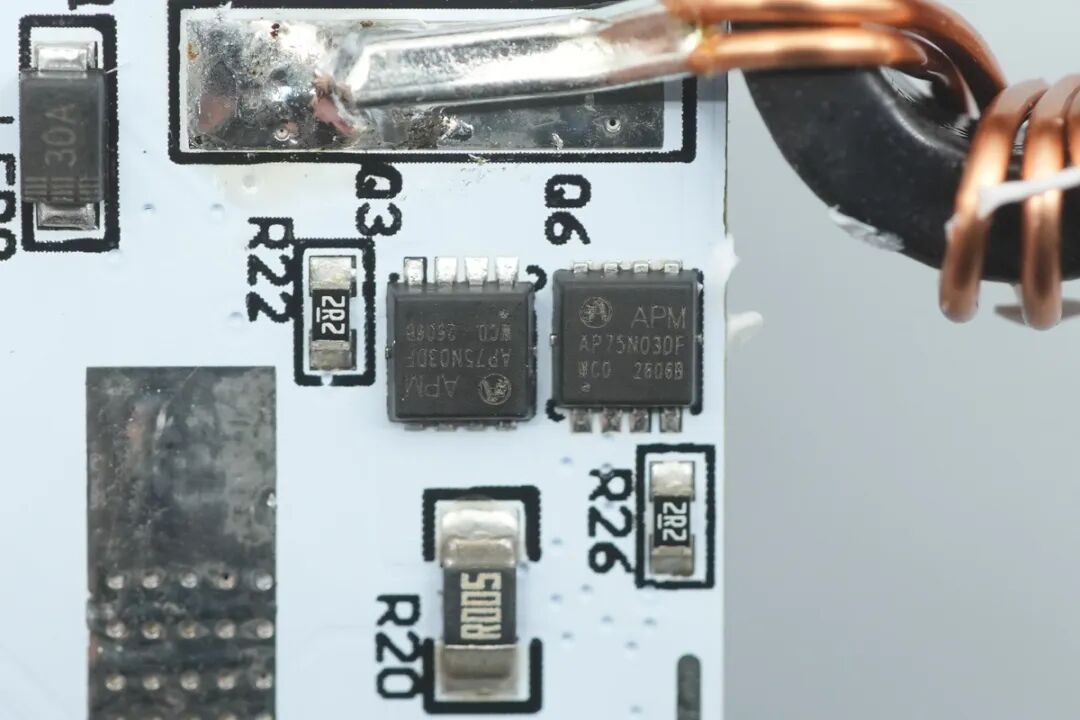

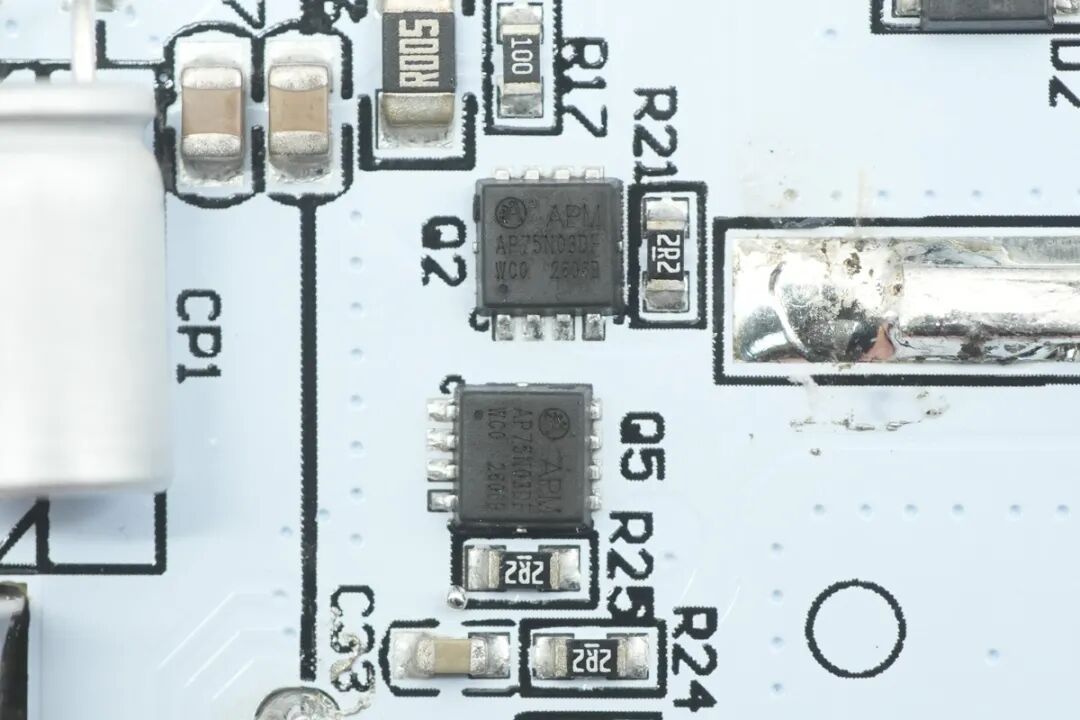

产品内置两颗APM永源微的升降压MOS，型号为AP75N03DF，耐压30V，导阻5.8mΩ，采用PDFN3*3封装。
另外两颗永源微AP75N03DF升降压MOS，共计四颗升降压MOS。

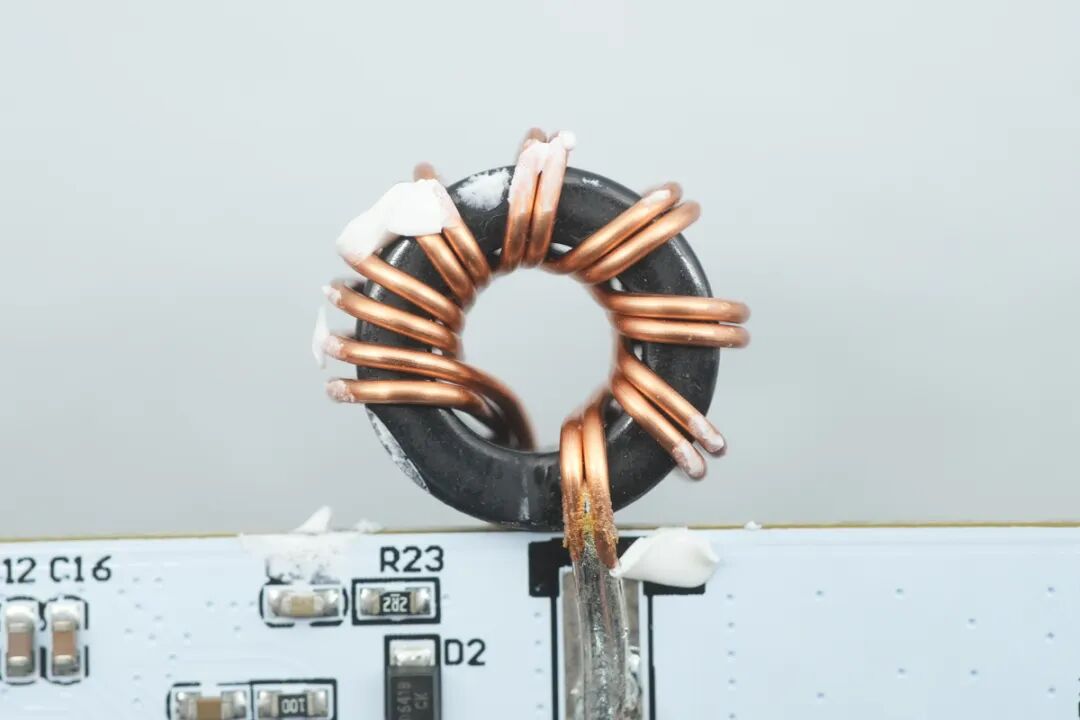

一颗升降压电感特写。
一颗用于USB-C1的VBUS管来自APM永源微，型号为AP60N03BDF，耐压30V，导阻8.0mΩ，采用PDFN3*3封装。
用于USB-C2的VBUS管为永源微AP60N03BDF。
用于USB-A的VBUS管为永源微AP60N03BDF。
用于USB-C伸缩线的VBUS管为永源微AP60N03BDF。
两颗丝印AB3A的器件。
一颗丝印LEDA的芯片。

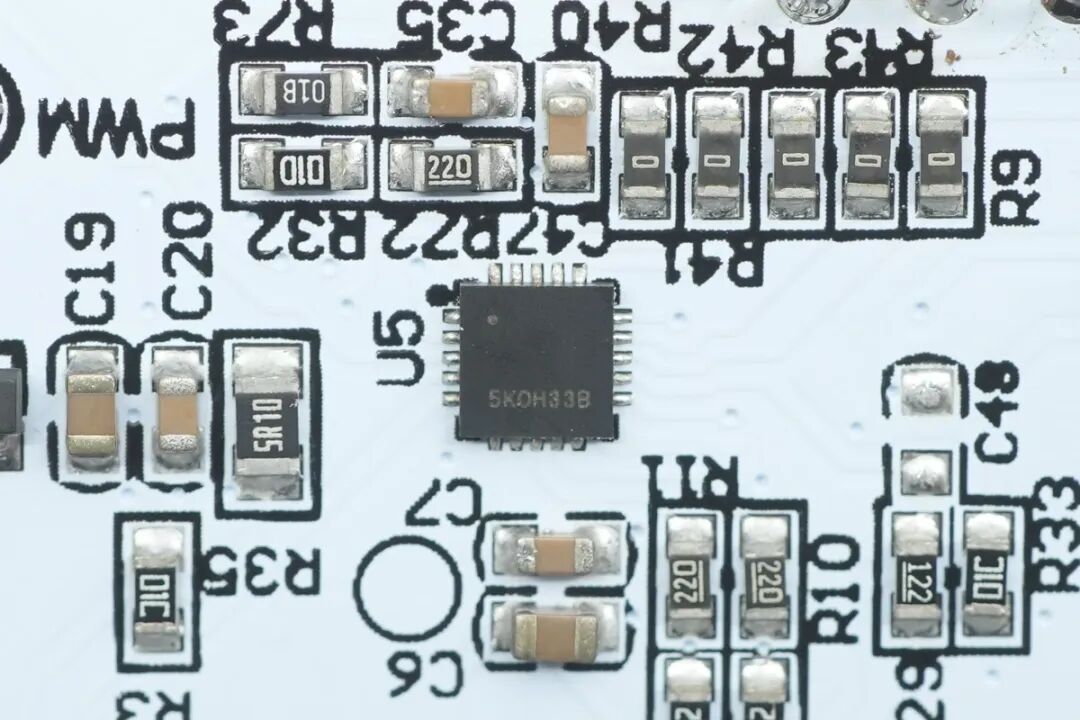

一颗丝印5KDH33B的芯片。

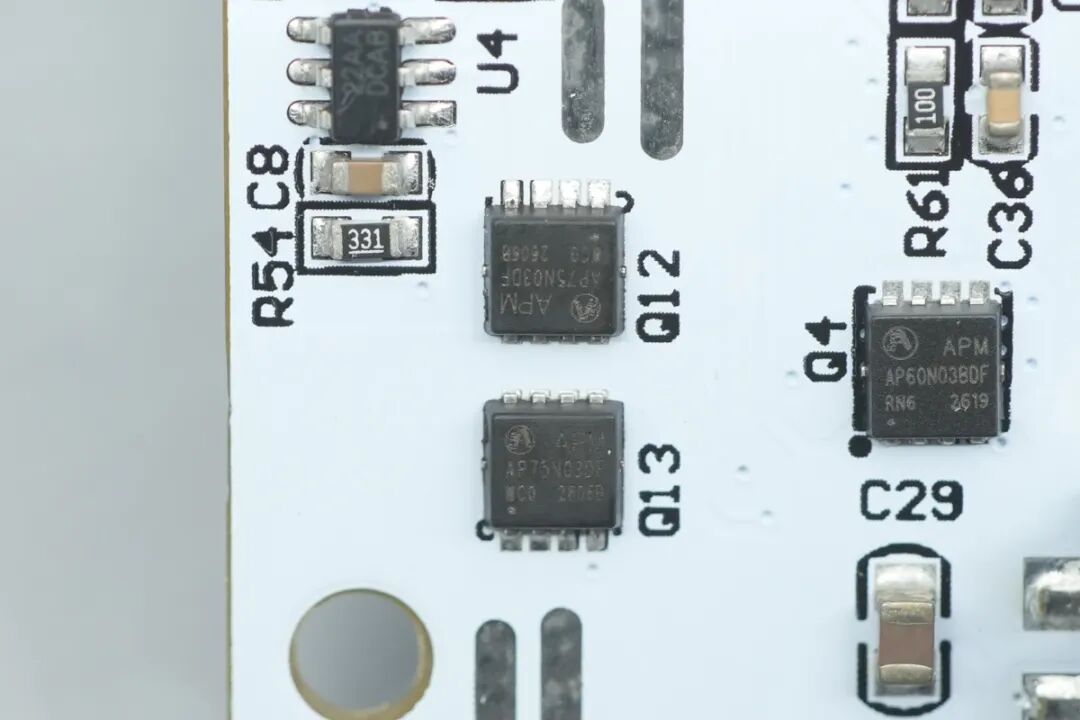

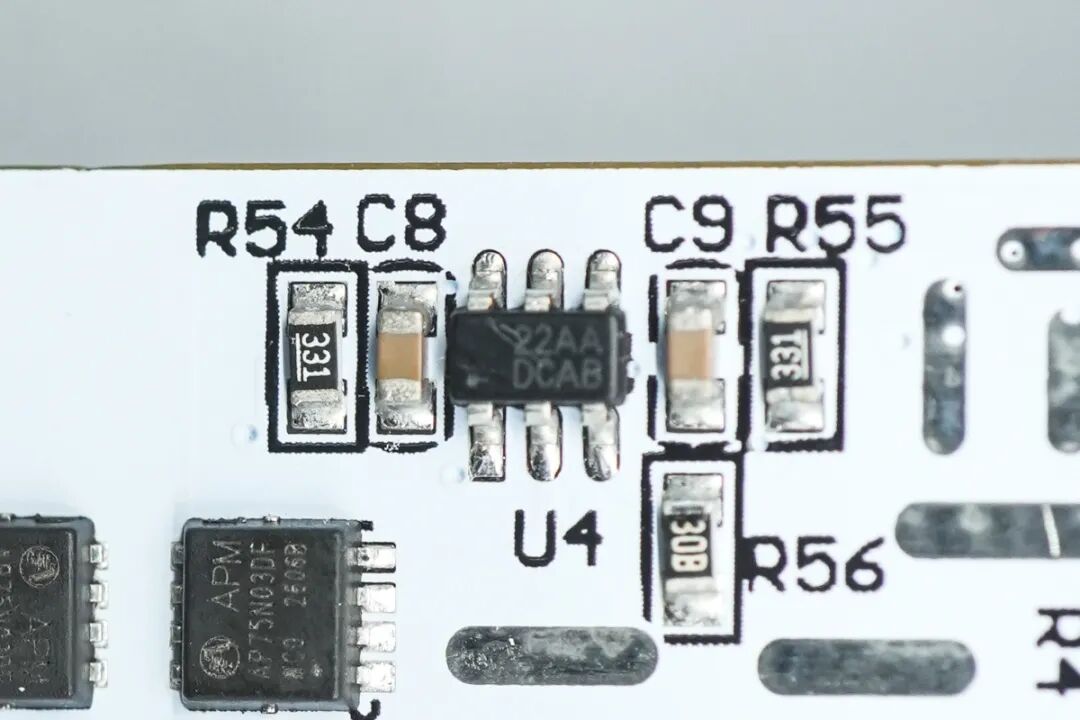

一颗锂电保护芯片丝印22AA，采用SOT23-6封装。
两颗锂电保护管为永源微AP75N03DF。

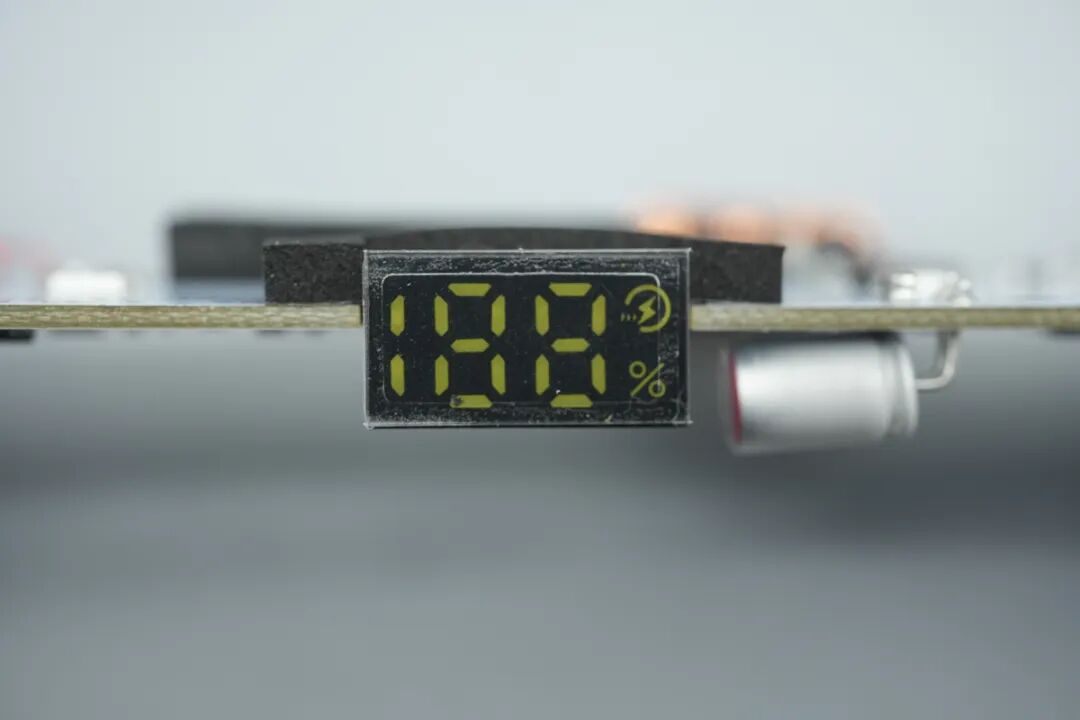

188 LED数码管特写，用于显示产品电量以及快充状态。

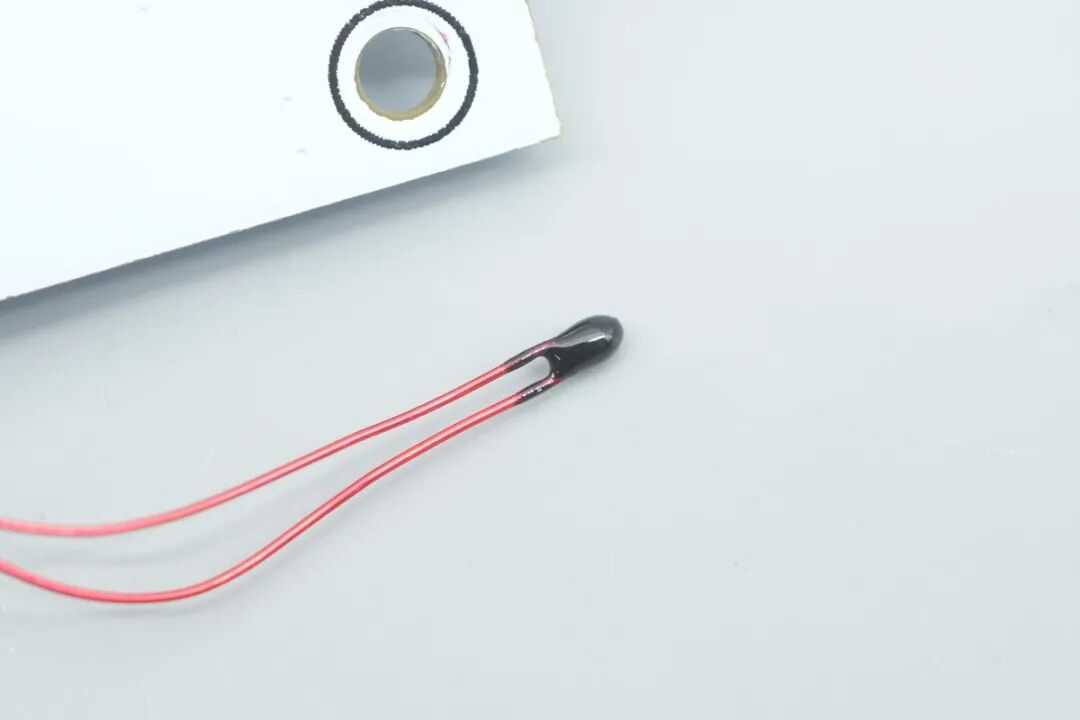

NTC热敏电阻特写。
伸缩线模块的焊点特写。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
这款几度星辰15000mAh磷酸铁锂移动电源，电池能量达到了96Wh，符合航空带机标准。在功能层面，机身内置2C1A接口以及USB-C神多谢线，并配备了LED照明灯带，提高了日常使用的实用性。
内部结构方面，电芯采用了两颗国轩高科的IFR32135磷酸铁锂32135圆柱电池。主控芯片采用英集芯IP5385高集成度移动电源SOC方案，内置的升降压MOS、VBUS管以及锂电保护管均来自永源微。
产品内部电池组设有塑料支架进行保护，并配有NTC热敏电阻进行温度监控，整体做工用料扎实可靠。
