今天给大家拆解一款工控机——来自飞凌的工业数据网关FCU1501。

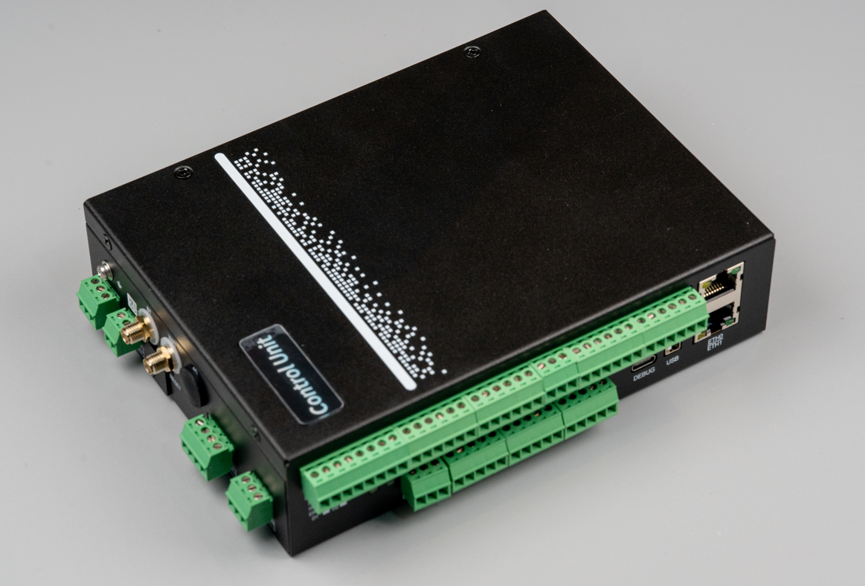

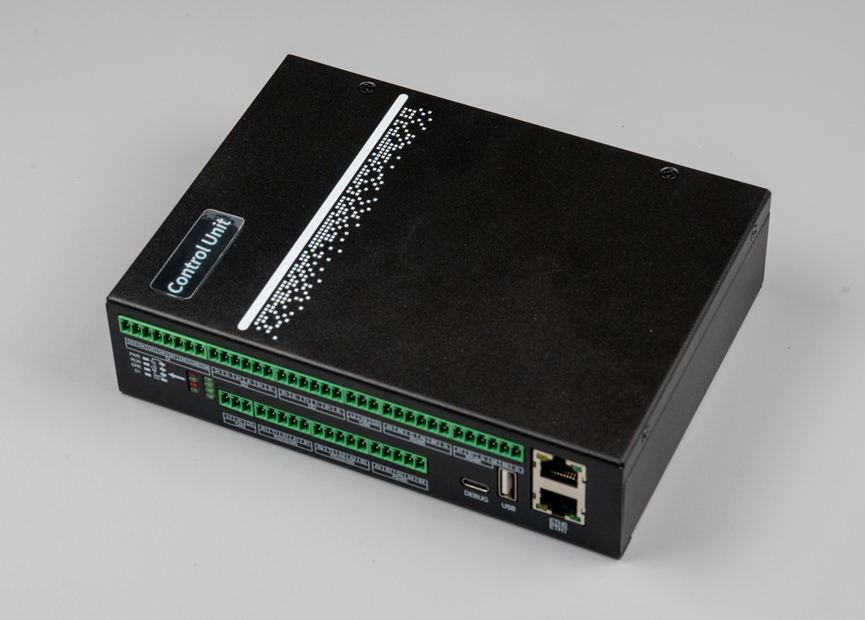

这款工控机采用了黑色的钣金外壳。

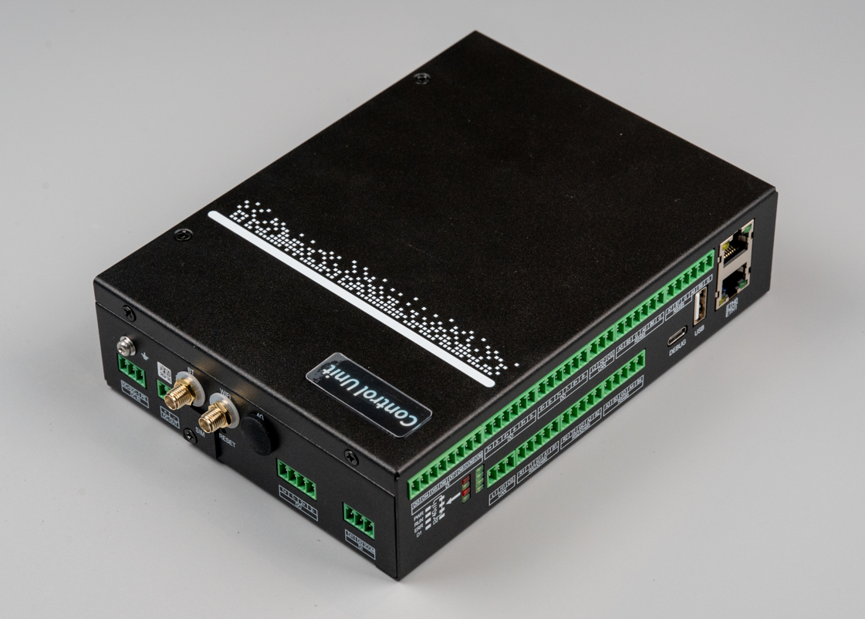

电源、天线、信号等接口分布在两个相邻侧面。

值得一提的是，我开箱之后看到的工控机，实际上所有的凤凰端子都已经插在上面了。

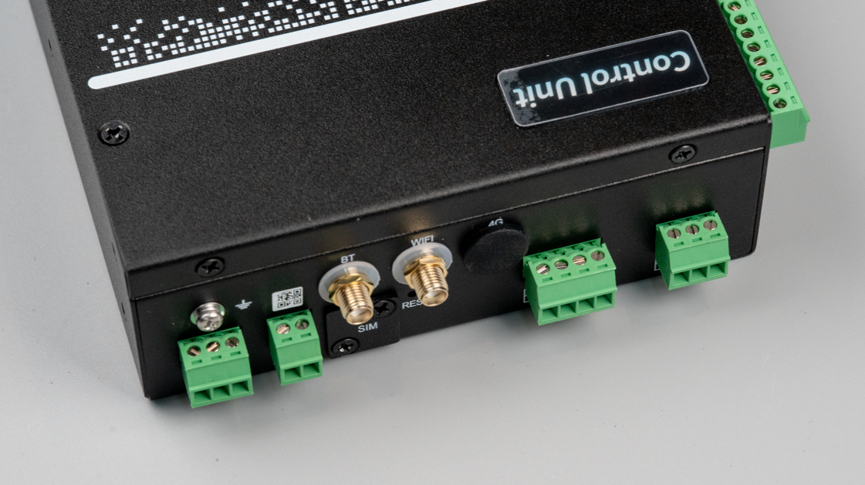

这个侧面是电源供电输入、电源输出、蓝牙Wi-Fi天线、SIM卡插槽、数字输入输出端口。

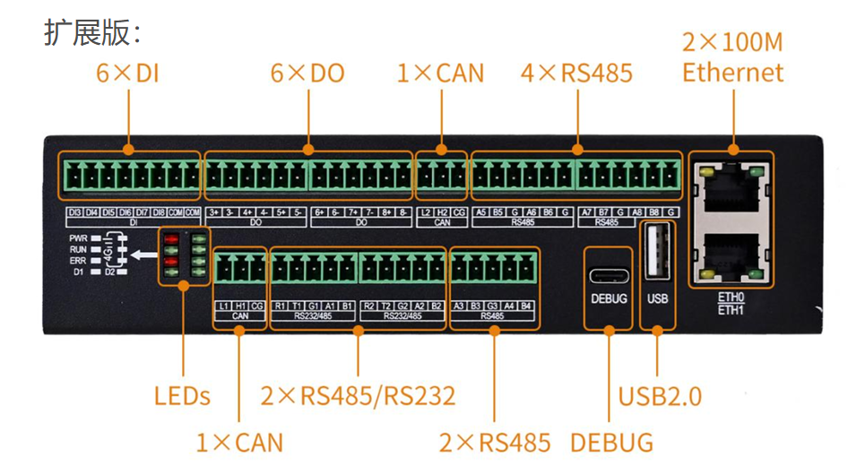

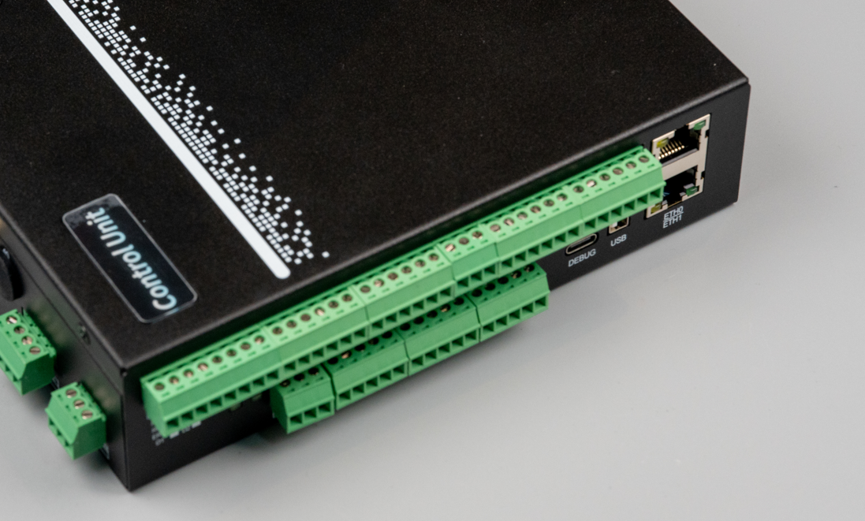

这个侧面有数字输入输出端口、2个百兆以太网接口、RS485接口、RS232接口、USB2.0接口、DEBUG调试接口等等。

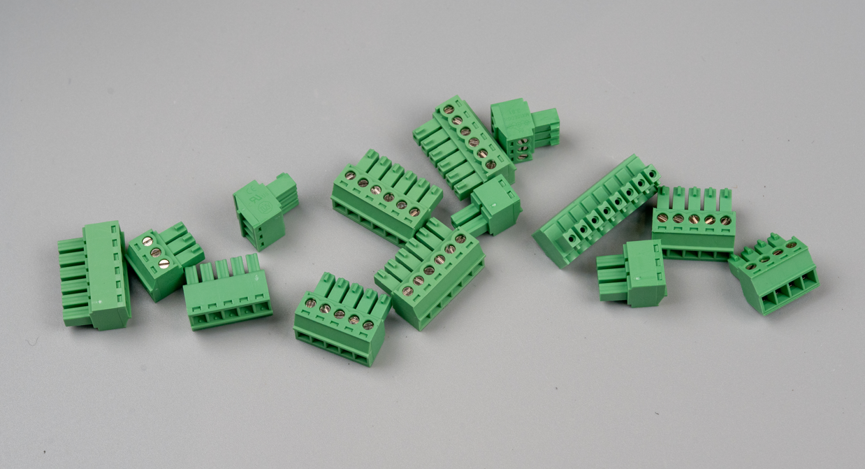

我在拆解前把这些端子一一拔了下来。

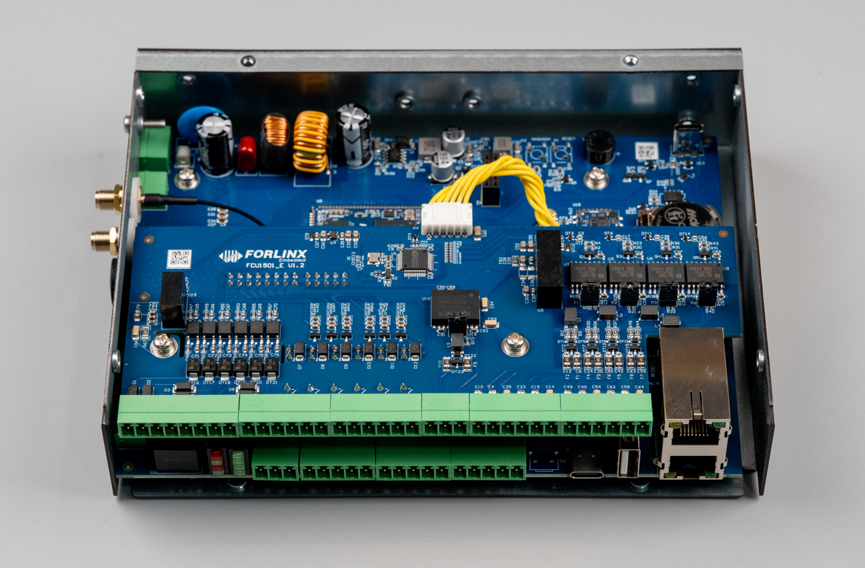

拆掉钣金壳上的6颗螺丝，就可以去掉上盖，看到电路板本尊。

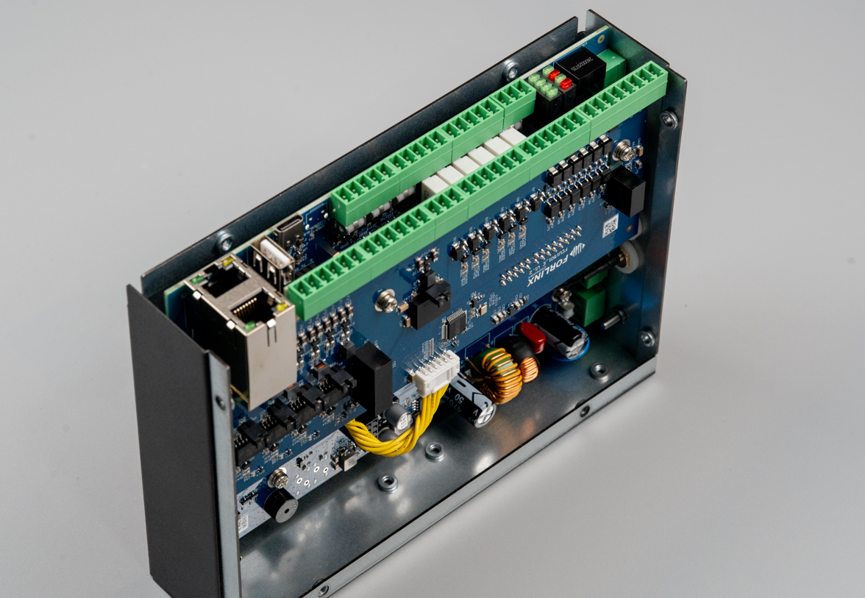

从这个角度看的比较清晰，这个工控机里有两个电路板，下面的是主板，上面的是信号扩展板。

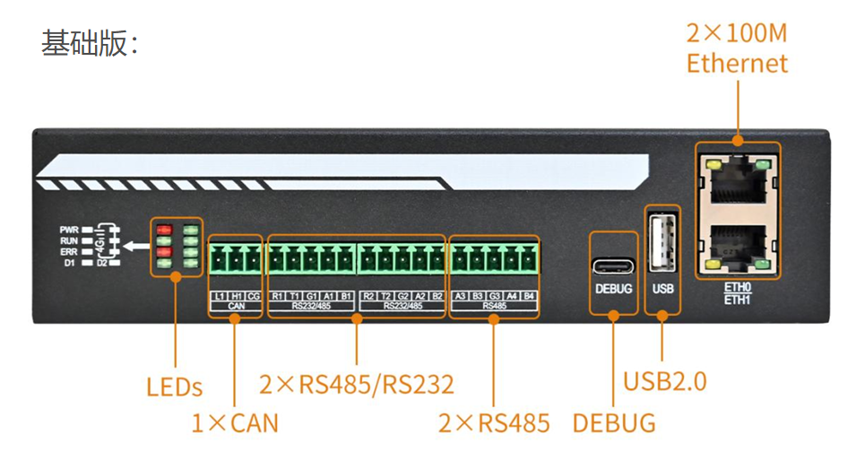

其实在这款工控机的产品规格书里就可以看到这个工控机有两个版本。基础版没有上面这一排端子，而扩展版有上面这一排端子。

所以我猜测，基础版里面应该只有主板，没有这个信号扩展板。在一些需要较少采集和通信的场景下，基础版够用，还能节省一些成本。而在一些有较多信号需要采集，或者有很多外设需要通信的场景下，扩展版用起来比较游刃有余。

好吧，我专门去翻了一下产品规格书，发现这款产品根据有无4G Cat1、RAM和ROM容量不同，总共有5个不同的版本，这样可以让用户选择最适合自己的一款。

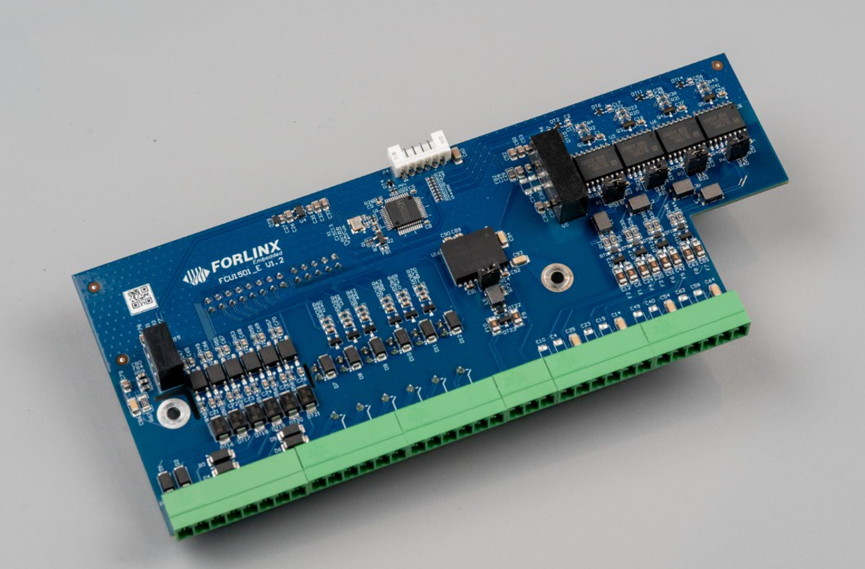

这是拆下来的信号扩展板全貌。板子正面主要是数字输入信号的防护和光耦隔离电路、数字输出信号的继电器驱动电路、隔离CANFD电路、多路隔离RS485接口电路。

板子背面是数字输出电路的继电器，以及其他接口电路的陶瓷气体放电管。

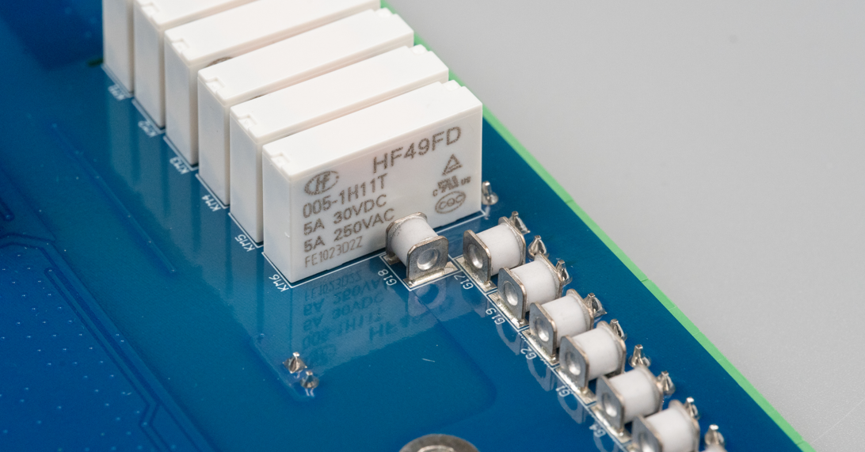

继电器和陶瓷气体放电管的特写。

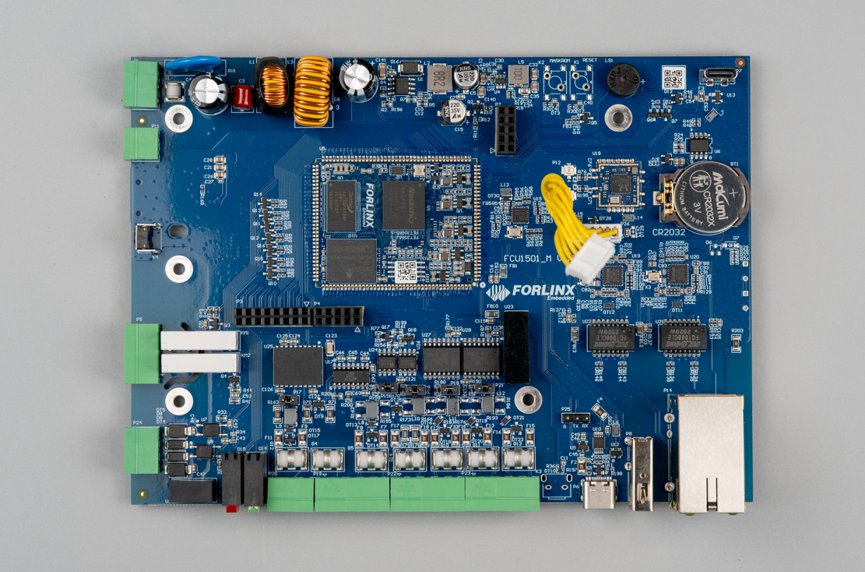

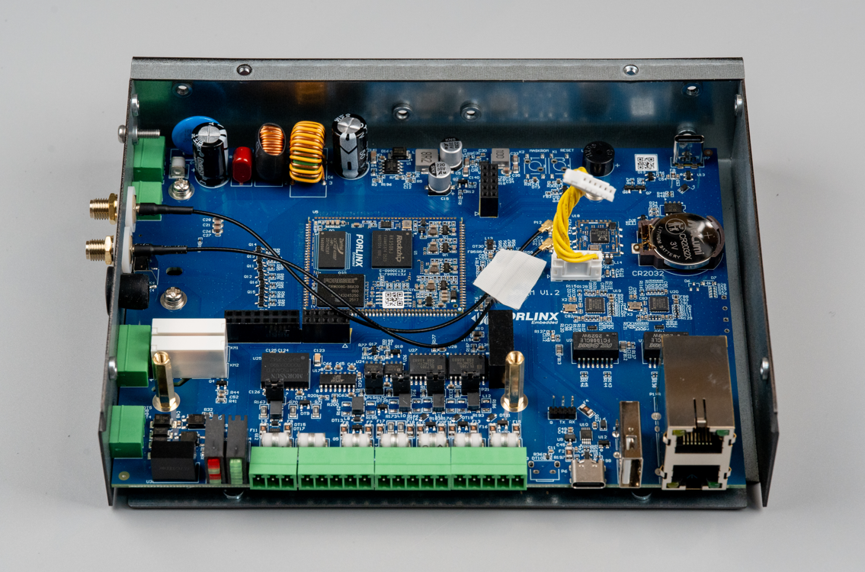

这是主控板。

把它从钣金底壳里拿出来。

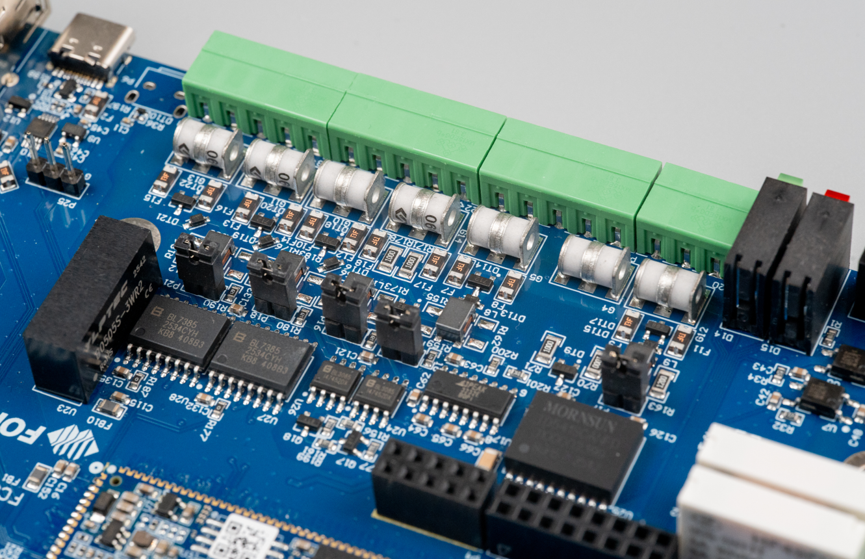

板子上的通信接口上也采用了较多的陶瓷气体放电管、可恢复保险丝、TVS等进行防护。

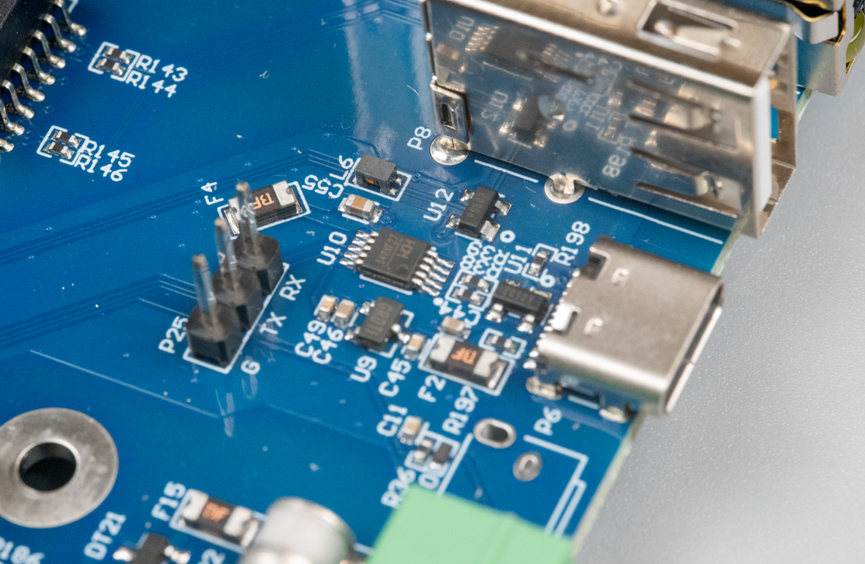

USB2.0接口及DEBUG调试接口电路。

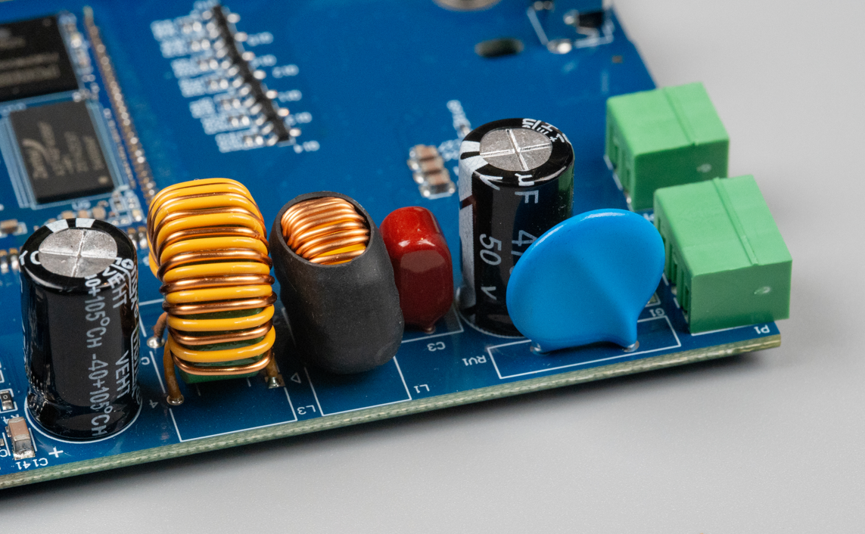

直流电源输入之后，经过了压敏电阻、滤波电容、共模电感、CCB电容等。

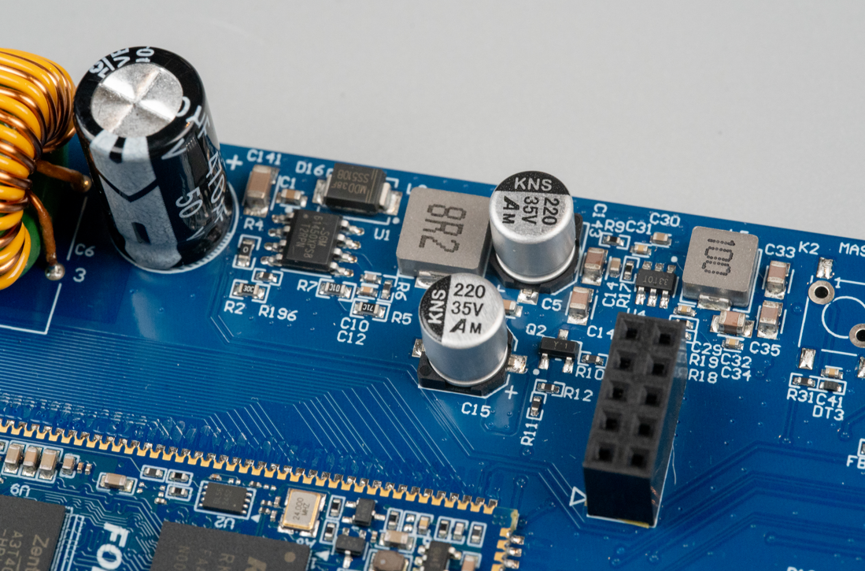

最终进入到电路板上的DC-DC降压电路，降压之后供系统使用。

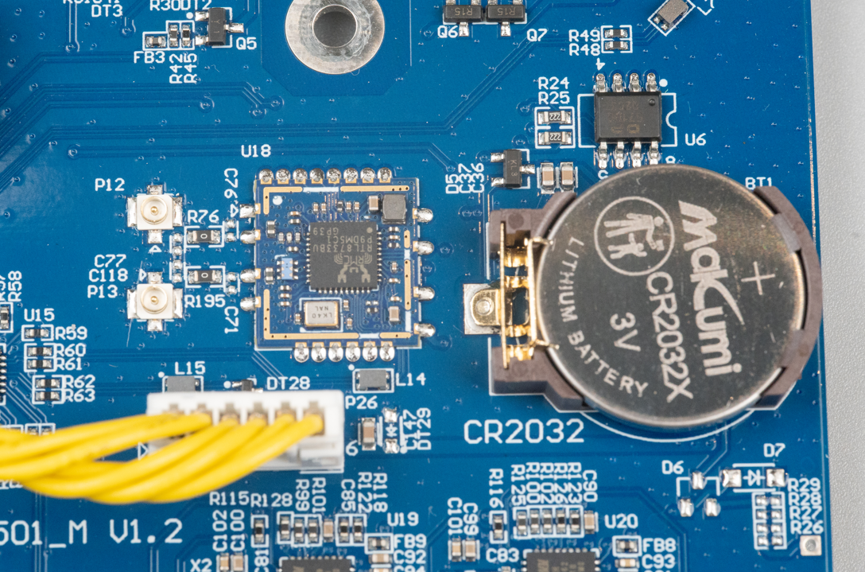

蓝牙和Wi-Fi功能由这个表贴的模组实现。

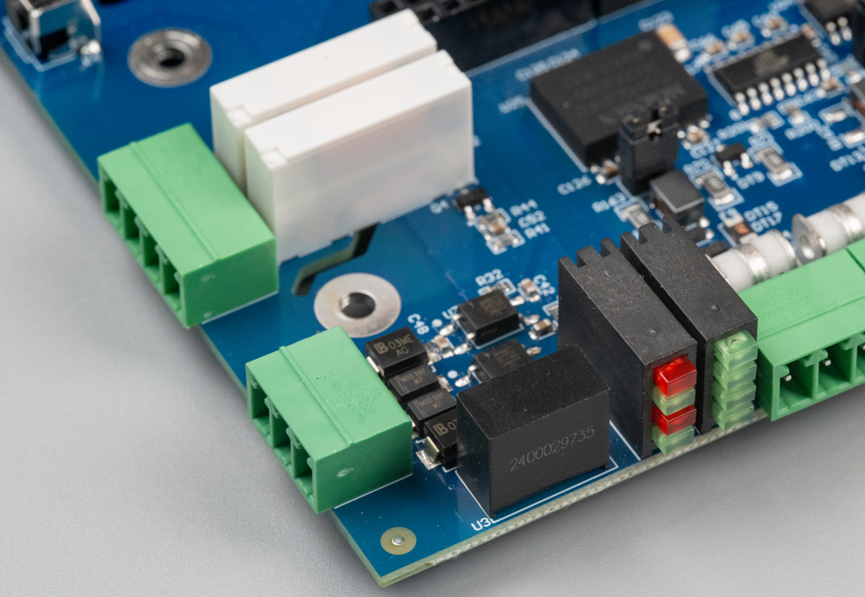

主控板上有两路数字输入和数字输出接口，其中数字输出接口的继电器底部做了物理切割，避免爬电；而数字输入接口也采用了5V转5V的直流隔离电源进行隔离供电。

这是两路百兆以太网的PHY芯片和隔离变压器电路。

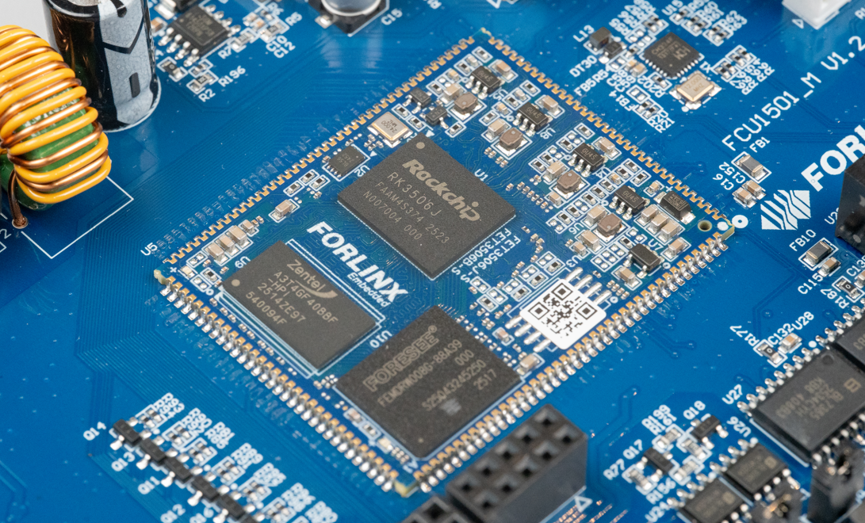

接下来就到了这个板子最关键的地方——核心板。板子上贴装了一个RK3506J核心板，RK3506J采用国产三核1.5GHz Cortex A7处理器为主控核心。这个工控机支持不同容量的RAM和ROM，我手里这台的DDR3容量为512MB、ROM采用8GB eMMC。这个配置完全可以满足电力能源、工业自动化、轨道交通等诸多领域，能够高效实现设备通信、数据采集与上传等功能。

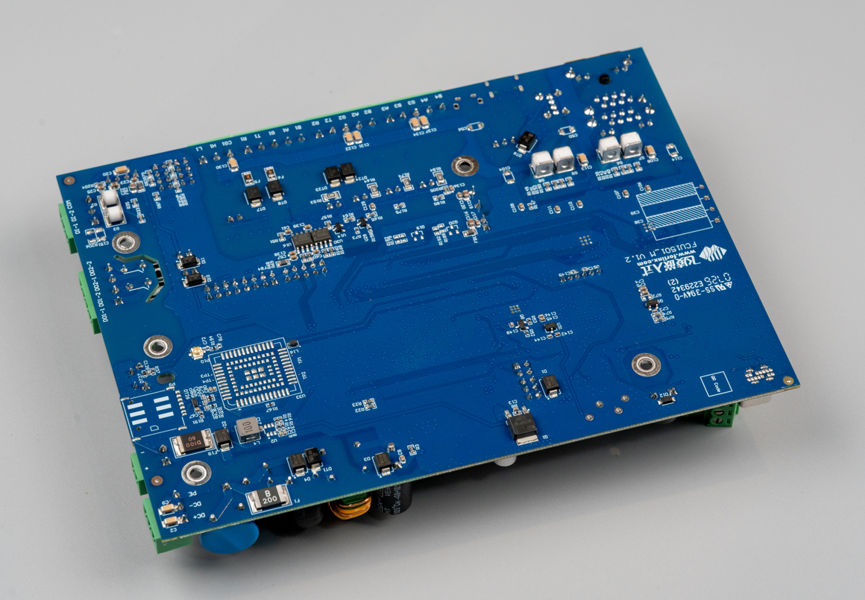

主控板背面全貌。

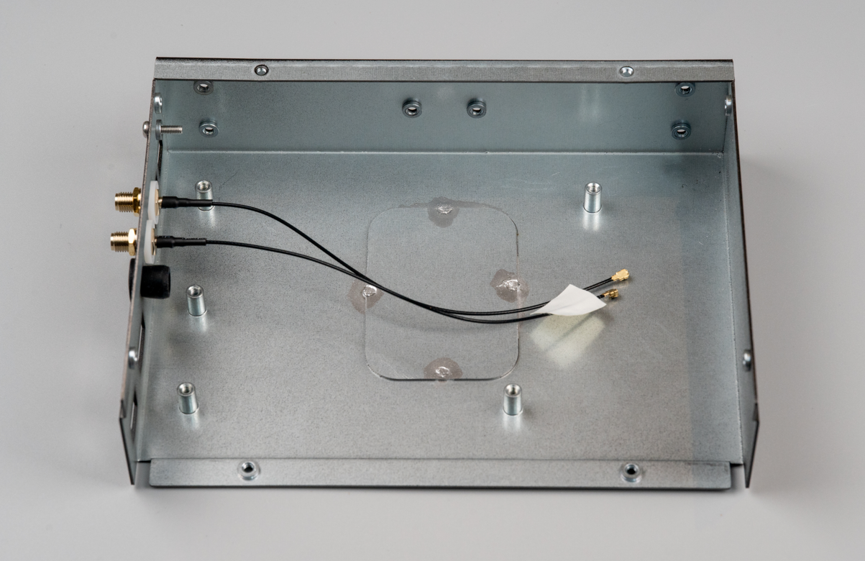

这是这款工控机的钣金底壳。壳内部、顶壳底壳重叠处不做喷漆处理，这样可以较好的导电，从而配合地线螺柱实现外壳良好接地。

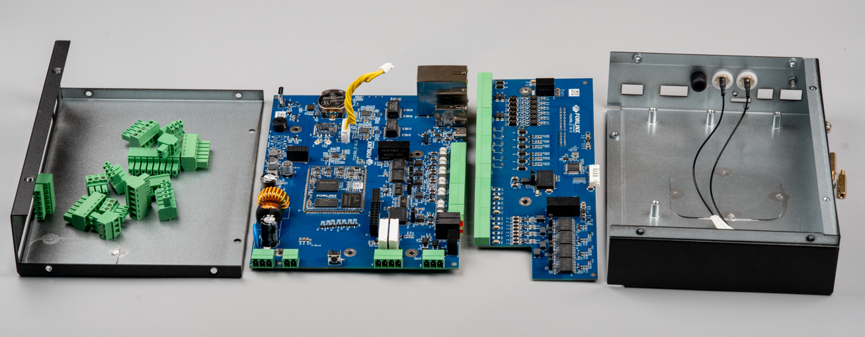

这是这款工控机拆解的全家福。

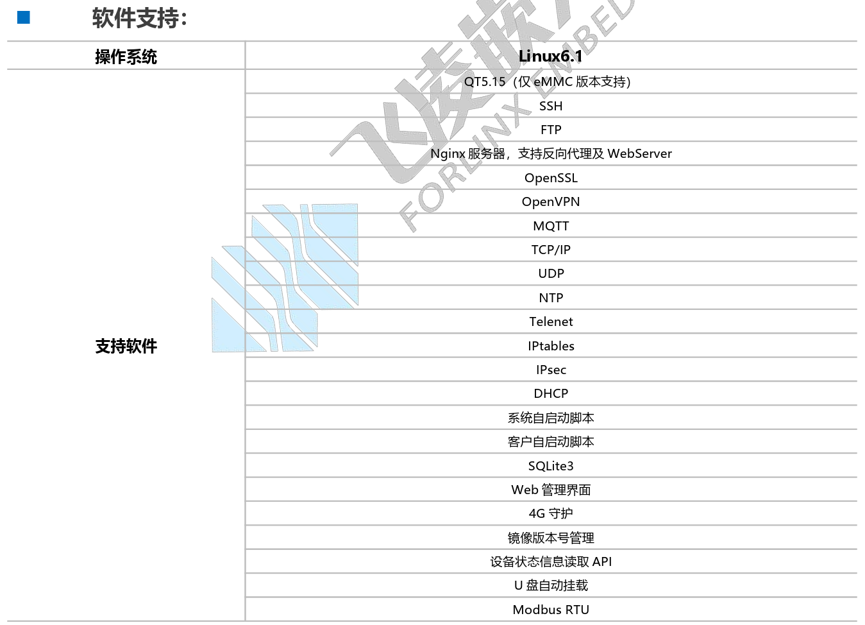

再看看这款工控机的软件支持，操作系统支持Linux和基于Ubuntu22.04的Forlinx系统、而支持的软件覆盖了常用的所有工具软件和应用软件。

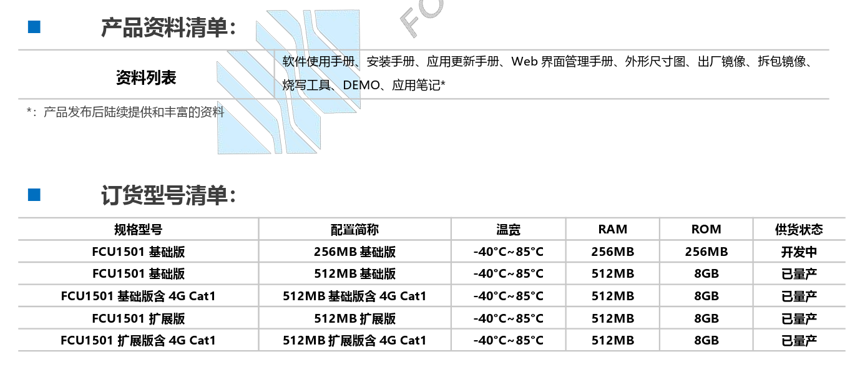

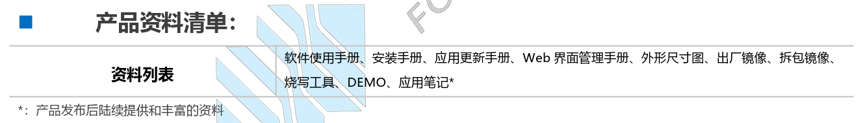

产品资料清单如上，基本上开发需要的都有了，算是比较完善。

整体来说，这款工控机有极其丰富的外设接口；具备一键恢复网络参数功能;支持-40-85℃的工业级宽温；电源接口支持9~36V宽压输入及反接保护和过流保护;EMC等级为Level3；有高低温检测报告、冷热启测试报告、电磁兼容测试报告、震动测试报告、冲击测试报告；且具备CE、FCC、RoHS等认证。也就是说这款工控机是一款可以快速用来量产上项目的工控机，它不但能为用户节省大量的研发时间，更能为产品量产上马节省大量的测试、认证等费用和时间。

这款工控机折射出中国工业物联网领域的一个趋势：从“堆料式”硬件竞争，转向“方案级”交付能力。飞凌不仅提供了硬件载体，更交付了可靠性背书、认证合规与快速落地的可能性。在能源电力、轨道交通等对稳定性零妥协的行业，这类“开箱即用、量产无忧”的嵌入式单元，实质上是降低了国产化替代的门槛，缩短了创新验证的周期。它告诉我们，真正的工业级产品不仅是技术的堆叠，更是对场景深度理解后的系统性收敛——在不确定的工业环境中，用确定的硬件品质，为用户撑起一片可控的数字化基石。这正是国产工控从“可用”迈向“好用”的生动注脚。
