今年 1 月，英伟达 CEO 黄仁勋在北京见了一位河南钻石企业家。
一个是 AI 时代最会“卖铲子”的人，一个是河南“人造钻石”产业的大佬。俩人关起门聊，画风多少有点玄幻。
毕竟我们印象里的河南“人造钻石”，前几年最出圈的故事是：把钻石做成白菜价，把培育钻石的价格体系从头到尾卷了一遍。
狐妹之前还，当时谁能想到，这群把钻石越做越便宜的河南工厂，有一天会被 AI 芯片巨头盯上？
AI 芯片太烫了，急需新材料散热
事情还得从英伟达的 AI 芯片说起。
这几年 AI 模型越做越大，因为大家都在疯狂堆算力。参数越来越多，训练数据越来越庞大，GPU 就得一刻不停地算。
但算力不是凭空来的，芯片每多干一点活，就多耗一点电。
电能进去之后，绝大部分并不会变成有用的计算，最终都会变成“热”。
所以 AI 芯片不是算不动，是在算的时候可能已经先把自己热死了。
传统电脑的 CPU、GPU 也发热，但功耗相对有限，散热器还能慢慢把热量带出去。
到了今天的高端 AI 加速器，单颗 AI 芯片的功耗已经进入千瓦级时代。
更麻烦的是，AI 芯片内部大量晶体管和计算单元集中在核心区域，高热密度极高。
同样一千瓦的热量，摊在一整张桌子上和塞进指甲盖大小的地方，完全是两个概念。
这时候，传统铜显然开始吃力了，这就需要寻找新的替代材料。
为什么偏偏盯上了河南钻石产业？
于是，工程师开始翻材料库，最后翻到了一个有点离谱的答案：金刚石。就是那句“钻石恒久远，一颗永流传”里的那颗。
为什么是它？因为金刚石有一个非常逆天的物理属性：导热能力强。
优质金刚石的热导率可以达到 2000W/(m·K) 以上，其导热能力是铜的5倍，硅的10倍。
而且金刚石不只是导热强，它还硬度高、耐高温、化学性质稳定，在高功率、高热流密度的场景里，有着非常特殊的材料优势。
如此看来，英伟达要的从来就不是闪闪发光的鸽子蛋，而是一片薄得近乎“蝉翼”的金刚石材料，直接进入芯片封装体系，承担热扩散和散热任务。

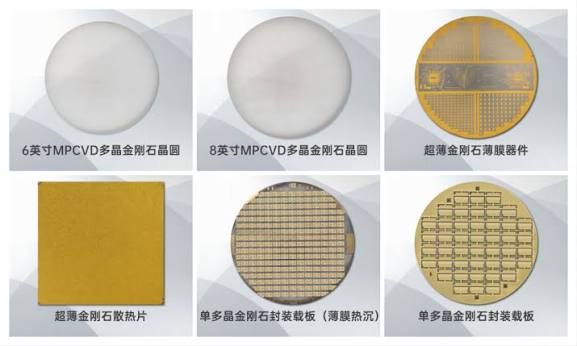

这东西通常被称为：金刚石热沉片。名字听起来简单，实际上非常难做。
首先，材料得足够纯。
芯片散热不是拿一块普通工业金刚石过来就行，材料内部如果存在缺陷、杂质，都会影响导热性能。
其次，尺寸得做大。
以前做工业金刚石，几毫米、几厘米能用就行。但芯片封装越来越大，热沉材料也必须跟着往更大尺寸发展。
再往后，还有厚度、平整度、表面粗糙度、热膨胀匹配、封装可靠性等一堆要求。
不是“造出钻石”就结束了，而是要把钻石造得足够薄、足够平、足够纯，还得能批量稳定地造。
早在几十年前，河南就已经开始把人造金刚石当作工业材料来研究。
几十年产业积累下来，从金刚石合成设备、原材料，到微粉、加工，再到 CVD 金刚石和各种功能材料，已经形成了一条相当完整的产业链。
比如商丘的力量钻石，已经布局金刚石散热材料，其相关产品完成英伟达实验室验证，并进入 HGX 模组 BOM 清单。
另一边，黄河旋风也在持续布局 CVD 金刚石热沉材料，并推进 8 英寸金刚石热沉片生产线。
大家都知道芯片产业讲究晶圆尺寸，尺寸越大，意味着一次能够加工的有效面积越大，也意味着材料必须具备更高的一致性和更稳定的量产能力。
说到这里，狐妹给大家插播一个冷知识：金刚石其实最早就是为了工业需求发展起来的。至于后来火遍消费市场的钻石，反而更像是“副业”。
所以，河南钻石企业冲击 8 英寸金刚石热沉片，并不是突然从“珠宝生意”跨界去做芯片。
人家本来就是工业材料出身，只不过这一次，AI 把这门老手艺带进了更高价值的半导体产业链。
美国各行各业已经眼馋上了
看到这里，如果你以为河南钻石被英伟达盯上，只是因为 AI 芯片太热，那还是低估了这颗小石头的“含金量”。
其实，美国早就眼馋得紧。因为金刚石的本事，可不只是能给芯片降温。

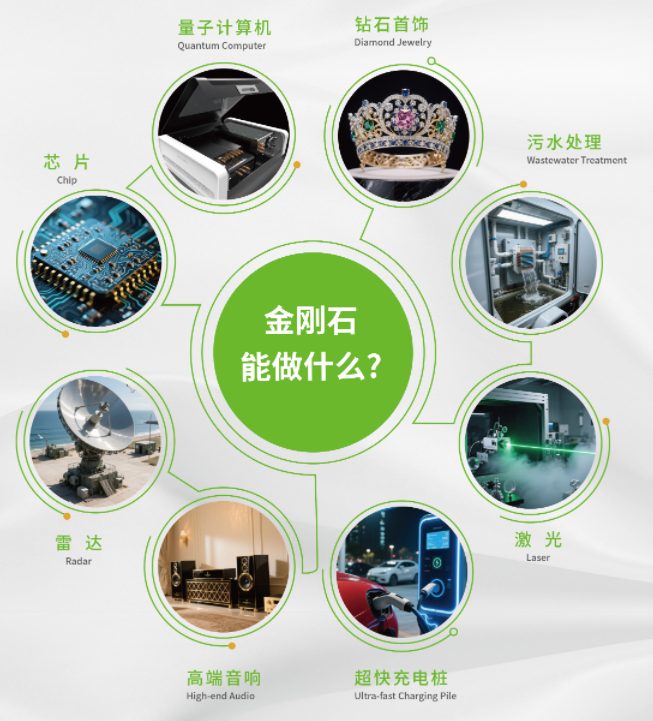

它硬、耐高温、导热强，在光学、电学等方面也有特殊性能，放到航空航天、雷达、激光这些高端领域，同样是个宝贝。
比如导弹最前端的红外整流罩。
这东西看着不起眼，要求却高得离谱：既要让红外信号顺利穿透，又要扛住高速飞行时几马赫带来的高温、摩擦和冲击。
金刚石恰好同时具备高硬度、耐高温和优异的红外光学性能，是高端红外窗口的重要候选材料。
再比如雷达，美国海军的SPY-6雷达、爱国者导弹雷达等高性能系统，都在使用氮化镓器件。
氮化镓功率大、频率高，但功率一上去，发热也跟着上去。而金刚石，偏偏就是散热界的“六边形战士”。
除此之外，舰载红外搜索系统、预警装置、激光武器窗口、航空器光学窗口，以及加工航空钛合金的超硬刀具，统统离不开它。
换句话说：AI要它，军工要它，航空航天也要它。
这时候，再回头看中国手里的人造金刚石产业，事情就变得有意思了。
2025 年 10 月 9 日，中国商务部对超硬材料相关物项实施出口管制。仅仅 4 天后，美国国防部就宣布投入超过 10 亿美元，用于采购关键矿产。
然而，天然钻石可以紧急救场，但产量根本撑不起如此庞大的工业需求。
立方氮化硼、碳化钨也被拿来做替代品，可问题又来了：能替代和能完全顶上，是两回事。
在一些对性能极其敏感的场景里，替代材料在导热率、硬度等关键指标上，很难完全复制金刚石。
所以绕了一圈，美国发现最靠谱的办法还是：自己造。
听起来很简单，但是建工厂、买设备、开生产线，一圈折腾下来远没有想象的简单。
要知道中国几大金刚石巨头，发展历程短的十几年，长的已经三四十年了。
几十年时间，才一点一点把设备、工艺、材料、人才和供应链磨出来。
美国从头开始搞，要想真正做到稳定、规模化生产，乐观估计也可能需要 5 到 10 年。
而且工厂建起来只是第一步，“能生产”不等于“能生产出好金刚石”，尤其是进入 AI 芯片、航空航天、军工这些高端领域，对纯度、尺寸、缺陷率、一致性和加工精度都有极高要求。
背后需要大量研发投入，更需要长期积累的专业知识。
甚至还涉及一个更麻烦的问题：人才。 懂材料的人去哪找？懂设备的人去哪找？懂金刚石合成工艺、加工工艺的人去哪找？
此外还有供应链，一块金刚石从实验室走到量产，并不是一家企业关起门来就能完成，需要上下游配合。
而河南最恐怖的地方恰恰就在这里，这里已经形成了高度密集的产业集群。
可见，河南的金刚石，让钻石商戴比尔斯低了头，让英伟达找上了门，也让五角大楼着了急。
写在最后
消息出来之后，网上不少人调侃：以前年轻人看不上的河南“人造钻石”，这回沾上 AI 的光，终于有救了。
好像什么东西只要跟 AI 沾个边，就能原地起飞。
这两年，类似的故事确实没少见：AI 服务器要涨，光模块要涨，液冷要涨，铜要涨，现在连钻石都能被拉进 AI 产业链。
但狐妹倒觉得，恰恰相反：不是人造金刚石蹭上了 AI 的热度，而是人造金刚石正在拯救越来越烫的 AI 芯片。
可见，真正厉害的产业，从来不怕被低估。
评论区聊聊，你觉得还有哪些看起来八竿子打不着的传统产业，可能正在偷偷吃到 AI 红利？
说不定，下一个突然被 AI 带火的，就藏在你完全想不到的地方。
