做工业嵌入式开发的工程师朋友，估计都卡在过同一个地方：芯片性能不错，但真要动手做原型，不是参考设计太复杂，就是核心板一上来就是6层、8层板，成本下不来，周期也拖得长。
TI（德州仪器）和飞凌嵌入式联手，基于AM62L芯片推了一款评估板（EVM）。我仔细看了下规格和设计，核心就两点：一是把PCB压到了4层，二是接口直接给满，瞄准的就是工业现场控制、物联网网关、HMI这些场景的快速落地。
它是低功耗Arm® SoC，双核Cortex®-A53，主频最高到1.25GHz。性能不算炸裂，但平衡性抓得不错——平均工业应用功耗能压在1W以内，支持-40°C到105°C宽温，还有安全启动和硬件加密。对于不跑复杂AI、但要7x24小时稳住的工控设备来说，这个能效比和可靠性指标，确实是打在痛点上了。
飞凌基于这颗芯片做的评估板，直接上了4层一体板设计。玩过硬件的都知道，在完整保留千兆网、CAN-FD、USB、MIPI-DSI这些外设功能的前提下，能把PCB压到4层还保证稳定，挺考验功力的。
这么做的好处很直接：硬件生产成本降了，二次开发的难度和量产周期也短了。对于很多成本敏感、又要求快速上市的项目，这个设计思路很有参考价值。

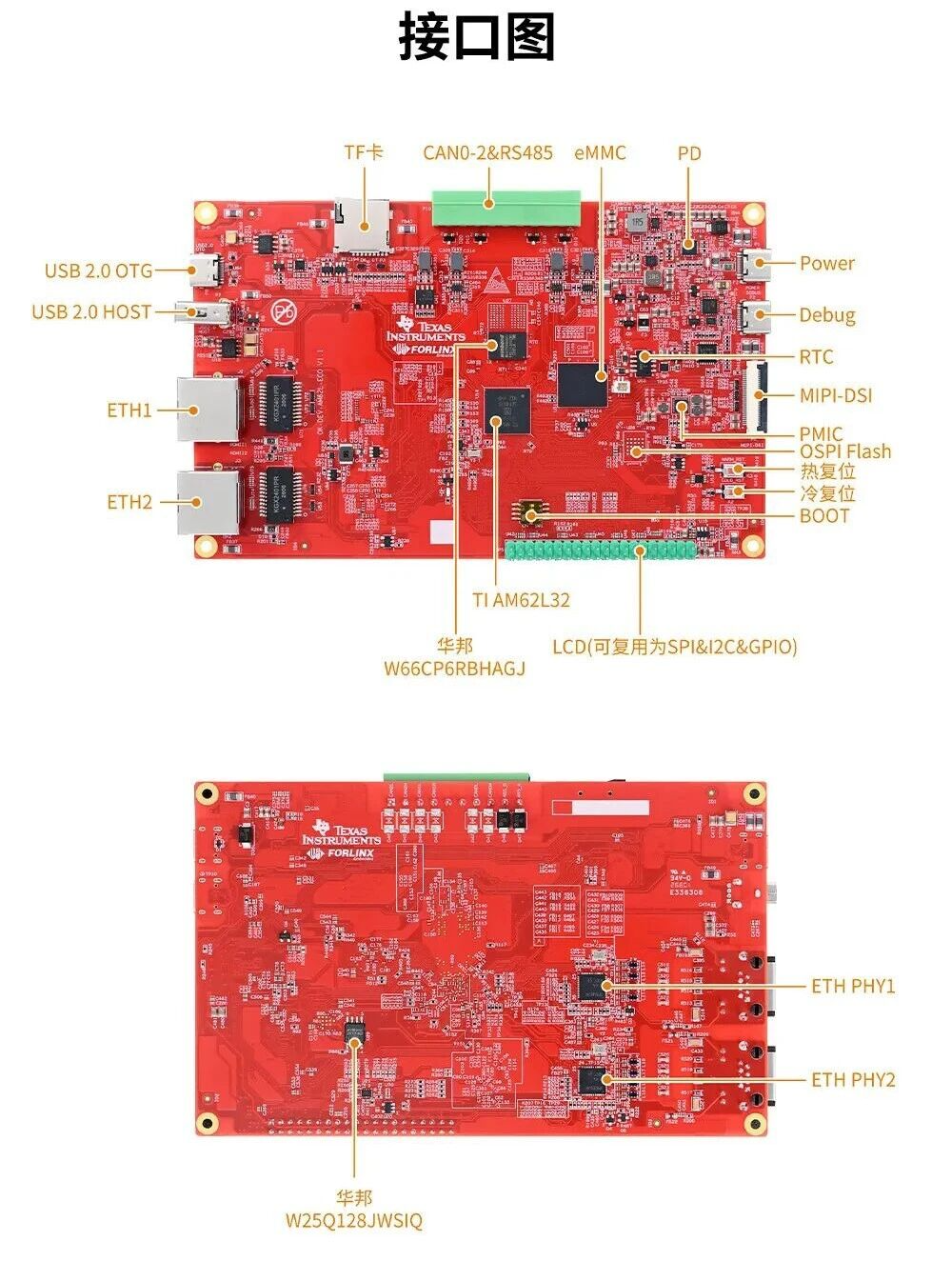

打开它的资源列表，第一反应是“省心”：
通信：2路千兆以太网、3路CAN-FD、8路UART、4路SPI、2路USB2.0、GPMC……
显示：MIPI DSI、RGB接口
存储扩展：OSPI
基本上，大多数嵌入式开发会用到的调试、通信、显示接口都板载了，不用为缺一个UART或CAN再去挂扩展芯片，开发门槛降了不少。
板子的配套也考虑得很周全。搭配了LPDDR4内存和华邦工业级NAND Flash，支持7×24小时稳定运行。而且飞凌提供完整的技术支持和定制化服务，从原型验证到批量生产，流程上能省不少沟通和适配时间。
这套方案定位非常清晰，不是那种“大而全”的开发板，而是专门为工业场景优化的高性价比量产方案。特别适合：
工业自动化控制
物联网网关
嵌入式HMI人机界面
智能安防、车载终端、仪器仪表
如果你是做工业产品的工程师，正在找一颗功耗低、接口够用、能快速出样机并切换到量产的SoC和评估平台，这个组合值得花时间研究下。
9月2日（周三）上午10点，TI和飞凌的技术专家有一场在线直播，专门拆解这颗芯片和评估板的设计要点，也会提供实战资源助您实现4层PCB低成本设计。欢迎关注，比看文档更直观。
参与直播，还有机会赢萌猪保温杯、凌美钢笔、膝盖理疗仪、一拖三收纳线
附录：AM62L32 EVM核心资源速览
SoC：TI AM62L32，双核A53@1.25GHz
内存/存储：LPDDR4 + NAND Flash（工业级）
板层：4层一体板设计，降本抗干扰
关键接口：2x GbE, 3x CAN-FD, 8x UART, 4x SPI, 2x USB2.0, MIPI-DSI, RGB, GPMC, OSPI
适用场景：工业控制、物联网网关、HMI、边缘计算
