芝能智芯出品Fujitsu 在超级计算领域并不陌生，为"富岳"设计的 A64FX 曾让 Arm 进入世界顶级超算。
但计划在 2027 年推出的 Monaka，不是只为一台国家级超算服务的特殊芯片，而是一颗面向云计算和普通数据中心的通用服务器 CPU。

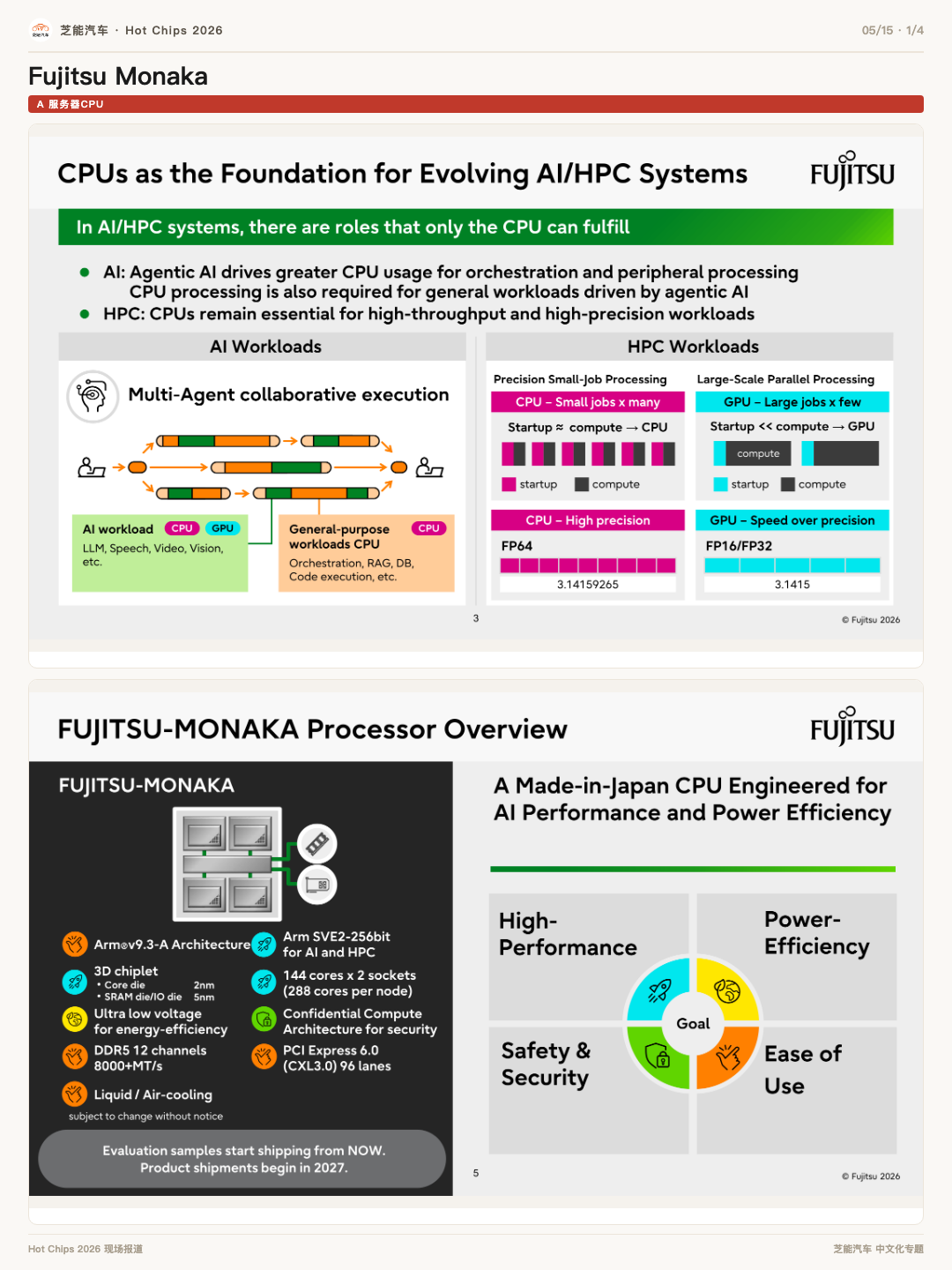

Monaka 计划集成 144 个 Armv9.3 核心，支持 256 位 SVE2，采用四组计算与缓存芯粒配合 I/O 芯片。计算芯片使用台积电 N2P 工艺，SRAM 和 I/O 芯片使用较成熟的 N5 工艺，支持 12 通道 DDR5、PCIe 6.0 与 CXL 3.0。

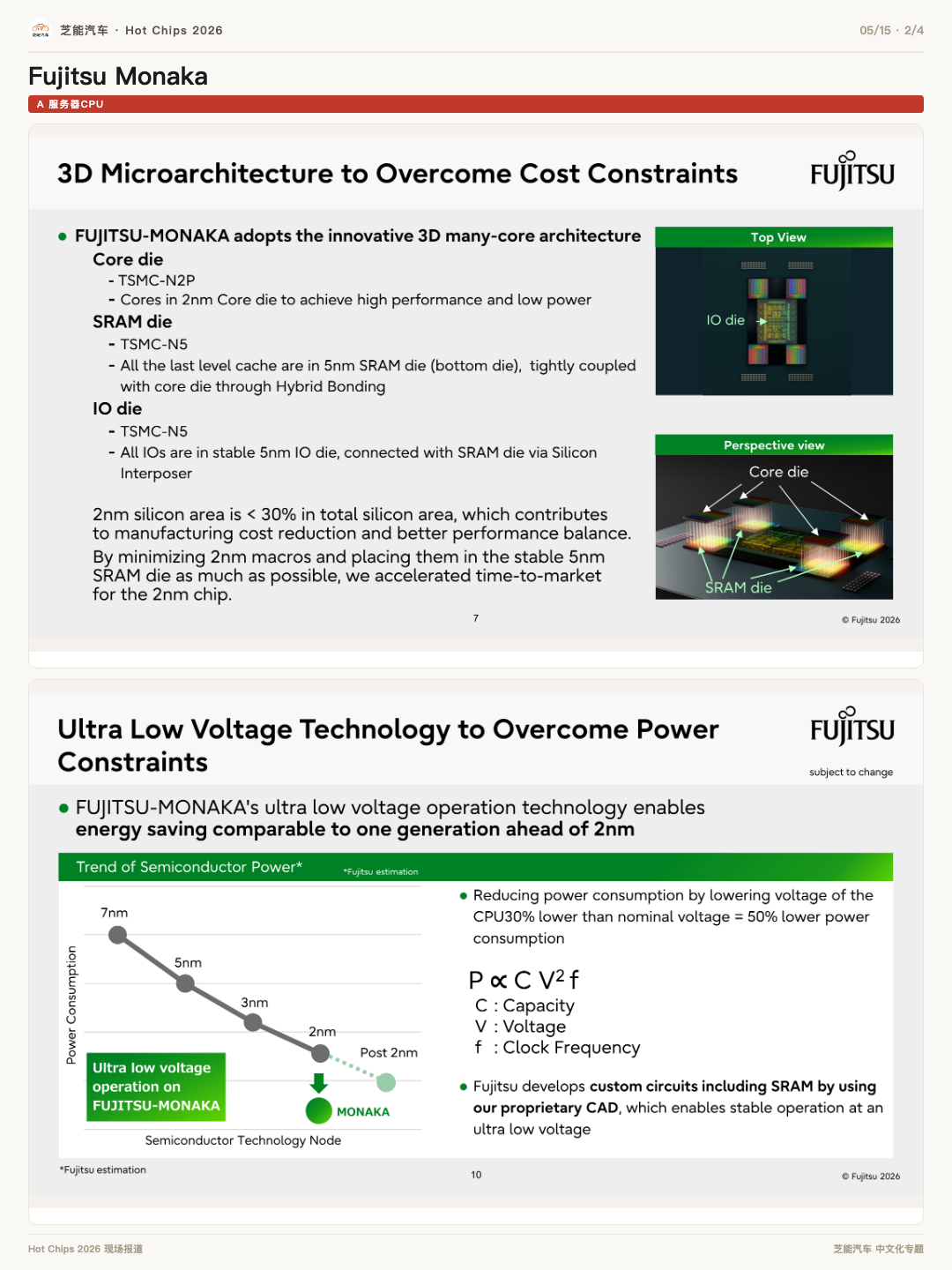

更值得看的是面积分配：2 纳米计算芯片在整个硅面积中不到三成。
大量面积仍然由缓存和 I/O 占据。先进制程非常昂贵，Fujitsu 只把它用在最需要低电压和高性能的逻辑上，再用 3D 堆叠把计算芯片放到 SRAM 上方。
低电压比高频更重要

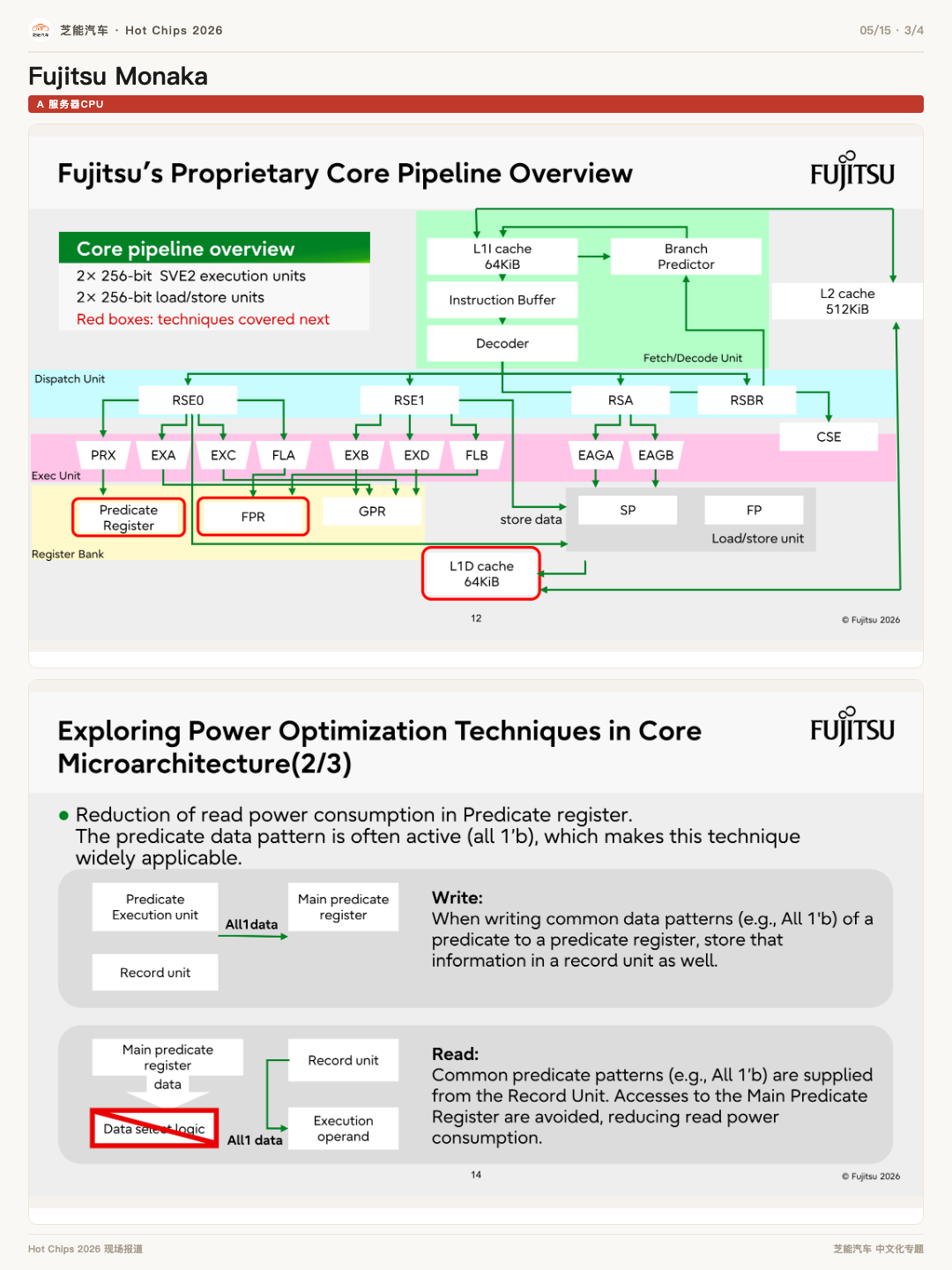

Fujitsu 给 Monaka 设计了两种方向：约 350W、2.1GHz 的能效模式，以及约 500W、2.9GHz 的性能模式。厂商称其超低电压技术可将电压降低约 30%，但具体性能和能效仍需产品上市后的第三方测试。
为什么强调电压？芯片动态功耗大致与电压平方相关。
频率提升带来的收益趋缓后，稍微降低工作电压，就可能显著减少功耗和热量。对于成千上万颗 CPU 同时运行的数据中心，电费和散热比某一次跑分更决定总成本。
这也解释了 Monaka 与消费级芯片完全不同的节奏。它追求的不是少数核心冲上极限频率，而是在 144 个核心、海量内存和长期满载下，维持可预测的性能功耗比。
富士通的真正赌注：从超算走向通用市场
服务器 CPU 是数字基础设施的底座。日本推动 Monaka，不只是为了卖芯片，也希望保留从处理器微架构、封装、系统到软件优化的完整能力。

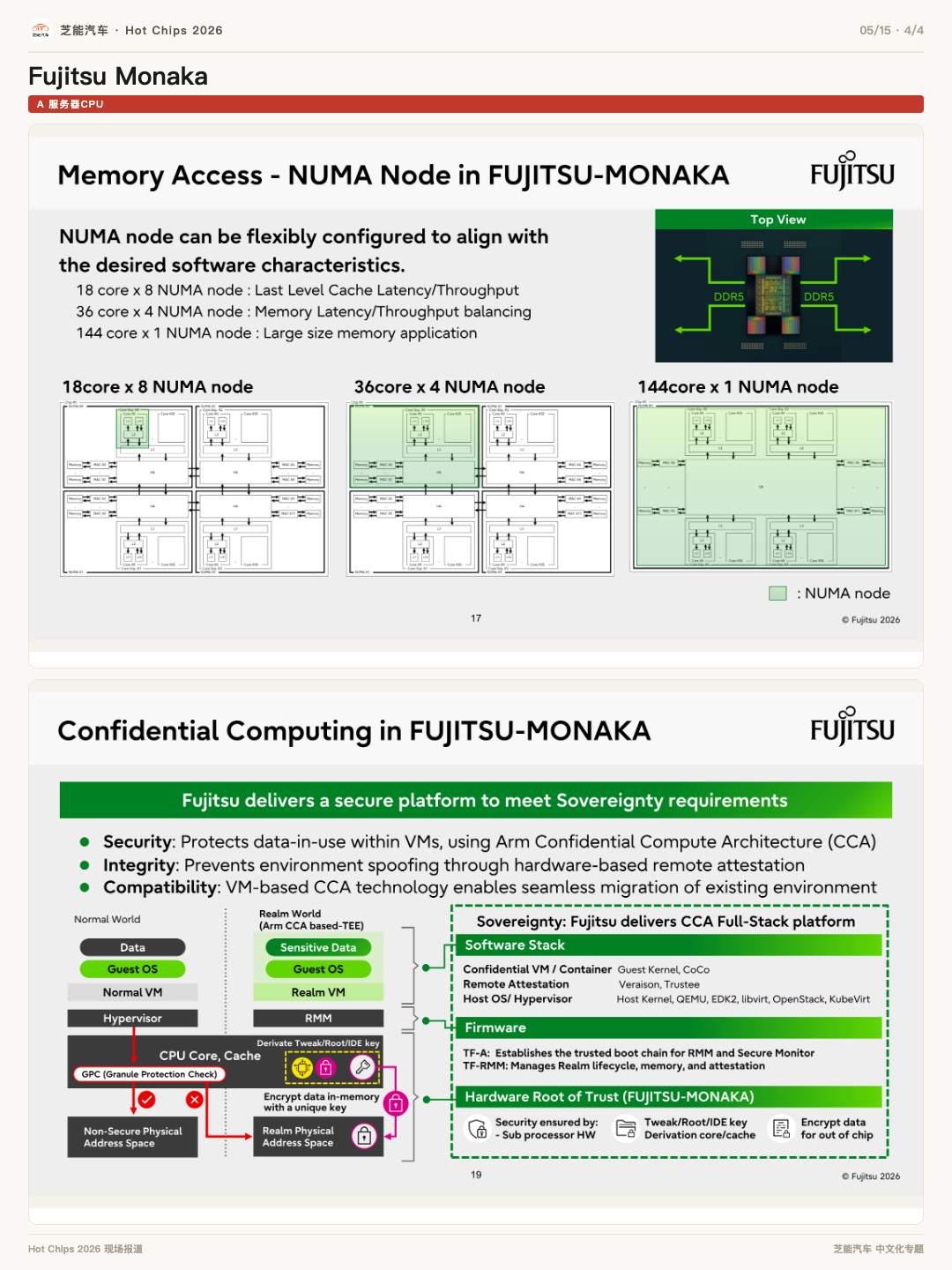

Fujitsu 的公开材料还强调机密计算、可靠性和 Arm 软件生态，目标显然包括政府、科研、云服务和关键行业。
但这里有一个现实问题：富岳的 A64FX 虽然在超算领域证明了自己，却没有在通用服务器市场打开局面。
Monaka 是富士通的第二次尝试，它能不能成功，不取决于 2 纳米工艺或 144 个核心，而取决于富士通有没有能力建立长期路线图、整机伙伴、数据库认证和稳定供货,这些恰恰是服务器 CPU 市场里，卖不动比做不出来更常见的原因。
这与中国推动自主服务器 CPU 的逻辑有相似处：市场采购只是表面，背后涉及供应安全、人才链条、系统软件和国家级计算能力。
但 Monaka 也提醒我们，"自主"不等于所有环节都在本国完成。它使用 Arm 架构与台积电工艺，同时把微架构、低电压设计、3D 封装和软件协同掌握在自己手里。
Monaka 最终能否建立商业生态仍不确定，把国家级超算积累转成通用产品，并用芯粒与 3D 封装，把最昂贵的先进制程花在刀刃上。
