前言
近期，京东京造推出了一款通过3C新国标认证的55W 20000mAh移动电源。
这款产品采用银灰色与浅蓝色拼接的撞色设计，机身边缘过渡圆润，自带的一条编织USB-C线，日常出门无需额外带线。
在日常使用中，用户除了可以通过机身上的188数码管查看电量，还能借助手机APP实时读取移动电源的剩余电量、总电压、总电流、温度、输出功率及电池健康度等详细信息，并支持异常记录查询，让设备运行状态更加透明。
接口配置方面，机身配备了1A1C两个接口以及一根USB-C自带线，能够满足多设备同时充电的需求。产品兼容UFCS、PD3.0、QC3.0、FCP、SCP、AFC等快充协议，可适配多品牌手机、笔电等设备的快充需求。
下面，充电头网就为大家带来这款产品的详细拆解，看看其内部做工与用料究竟如何。
产品外观
产品外壳采用拼接撞色设计，上半部分为金属质感银灰色，下半部分为浅蓝色，正面印有55W 20000功率及容量标识，产品还自带一根浅蓝色编织快充线。
侧边来看，机身边缘过渡圆润，自带线的设计省去了出门额外带线的烦恼。

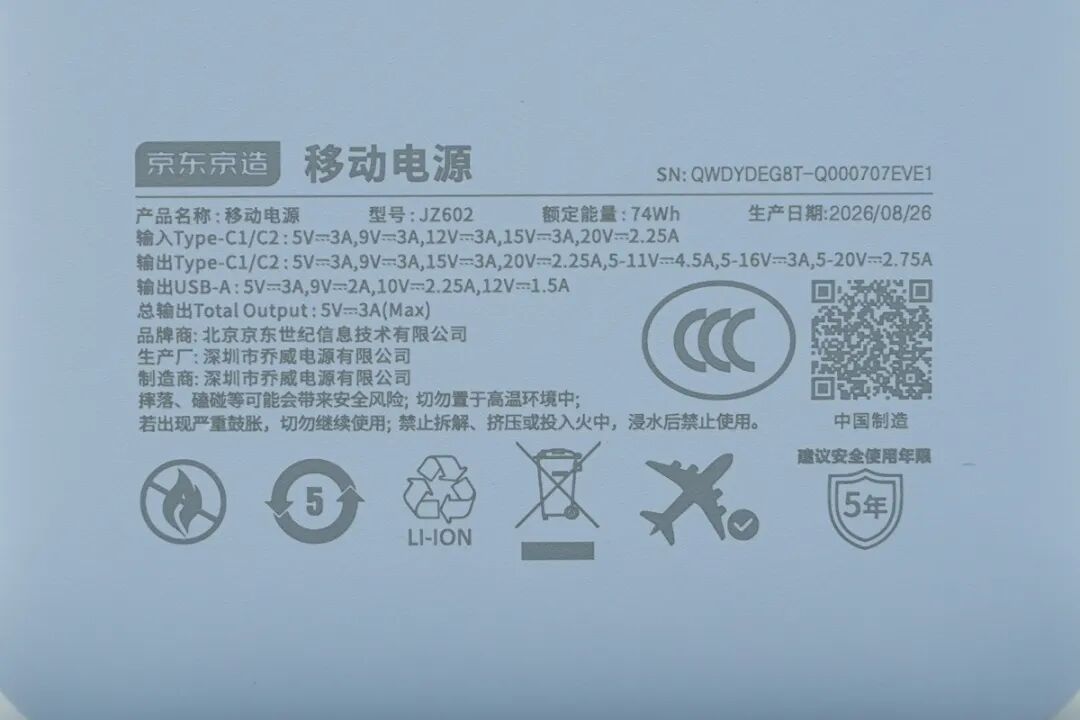

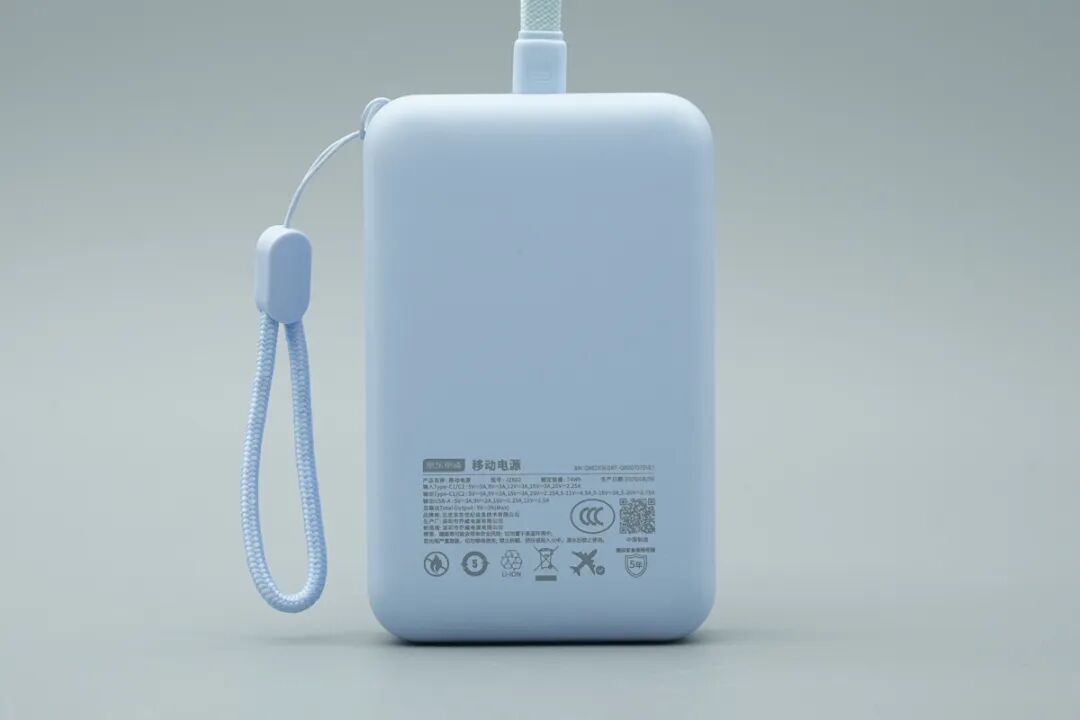

移动电源背面印有详细的规格参数。
产品详细信息如下：
SN：QWDYDEG8T-Q000707EVE1
产品名称：移动电源
型号：JZ602
额定能量：74Wh
生产日期：2026/08/26
输入Type-C1/C2：5V 3A, 9V 3A, 12V 3A, 15V 3A, 20V 2.25A
输出Type-C1/C2：5V 3A, 9V 3A, 15V 3A, 20V 2.25A, 5-11V 4.5A, 5-16V 3A, 5-20V 2.75A
输出USB-A：5V 3A, 9V 2A, 10V 2.25A, 12V 1.5A
总输出：5V 3A (Max)
品牌商：北京京东世纪信息技术有限公司
生产厂：深圳市乔威电源有限公司
制造商：深圳市乔威电源有限公司
中国制造
扫描产品铭牌的二维码可查询产品的3C认证证书，可见产品已经通过2026移动电源新国标认证。

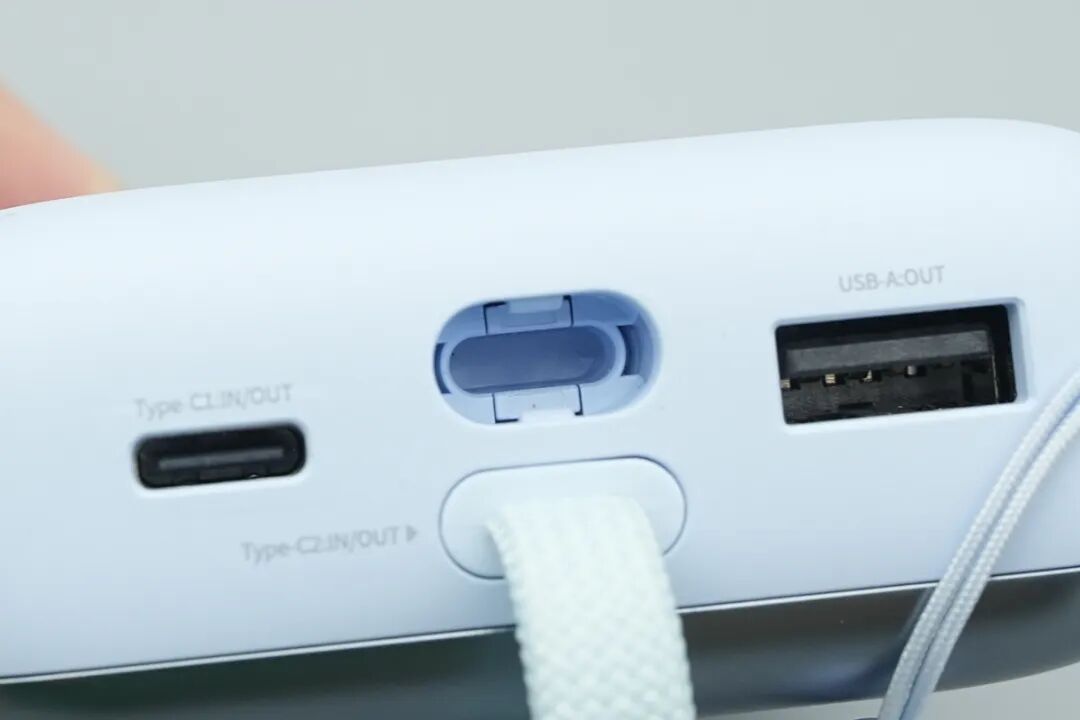

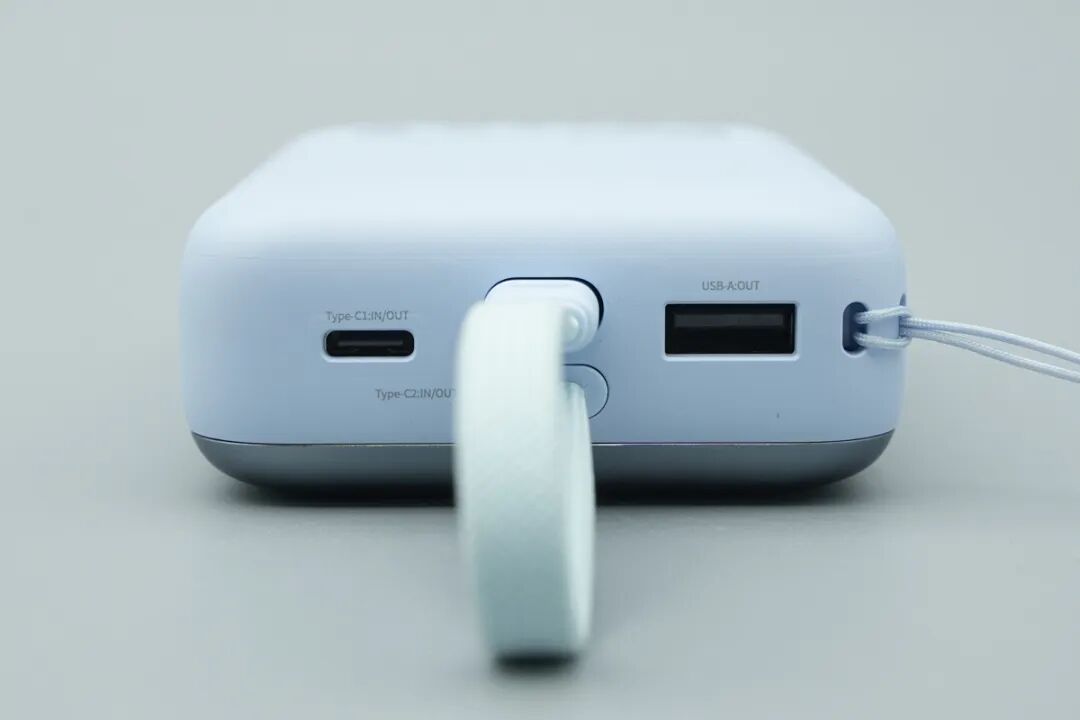

顶部接口一览，配备了一个Type-C1双向快充接口，中间是Type-C2自带线，右侧是一个USB-A输出接口，满足多设备同时充电需求。
机身侧面的挂绳孔特写。
用户实际手提场景如图所示。
拔出自带线后，可以看到机身内部预留的端子固定结构。
自带的端子特写，外壳采用与机身同色的浅蓝色注塑，线身采用耐磨的编织线编织材质，抗拉扯能力更强。
产品尺寸重量
使用卷尺测量自带线的长度，长度约为15cm左右。

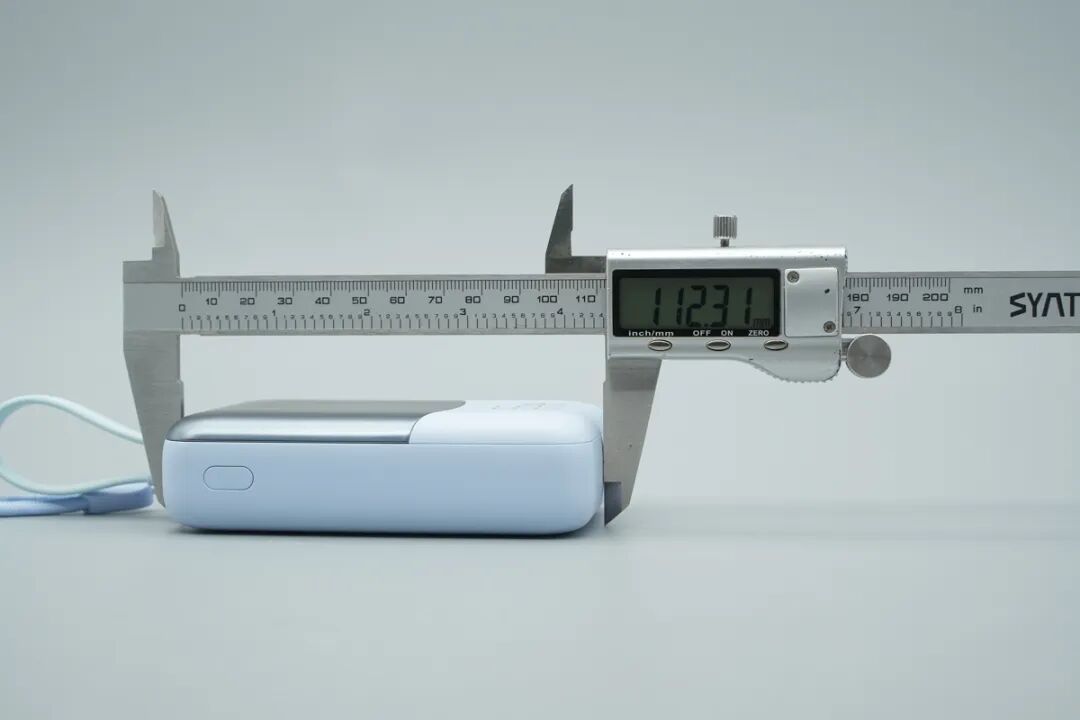

使用游标卡尺测量移动电源机身长度，测得长度约为112.31mm。

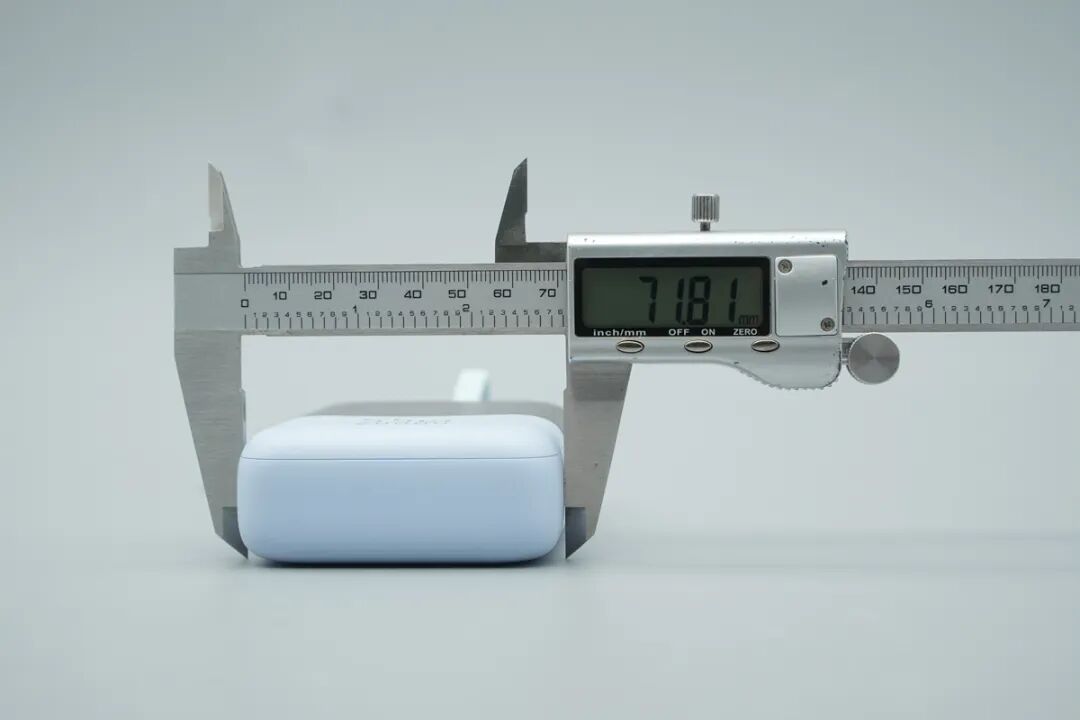

测量机身宽度，测得宽度约为71.81mm。
测量机身厚度，测得厚度约为31.09mm。
放在电子秤上称重，整体重量约为348.5g。
产品智能信息查询
该产品支持智能信息查询，通过电源管家GB 手机APP可实时查询产品状态。
APP可以清晰看到移动电源的电量、总电压、总电流、温度、输出功率、电池健康度等信息。
进一步查看电芯详情，显示内部采用两节软包电芯，电压分别为3860mV和3870mV。
产品APP内支持异常信息记录，让用户使用更加安心。
产品快充协议兼容性
使用POWER-Z KM003C测试仪读取Type-C1接口的快充协议，测得支持UFCS1.0、QC3.0、FCP、SCP、AFC、PD3.0/PPS、DCP以及Apple 2.4A协议。
相关阅读：
PDO报文方面，Type-C1接口支持5V3A、9V3A、15V3A、20V2.25A四个固定电压档位，以及5-11V 4.5A、5-16V 3A、5-20V 2.75A三组PPS电压档位。
相关阅读：

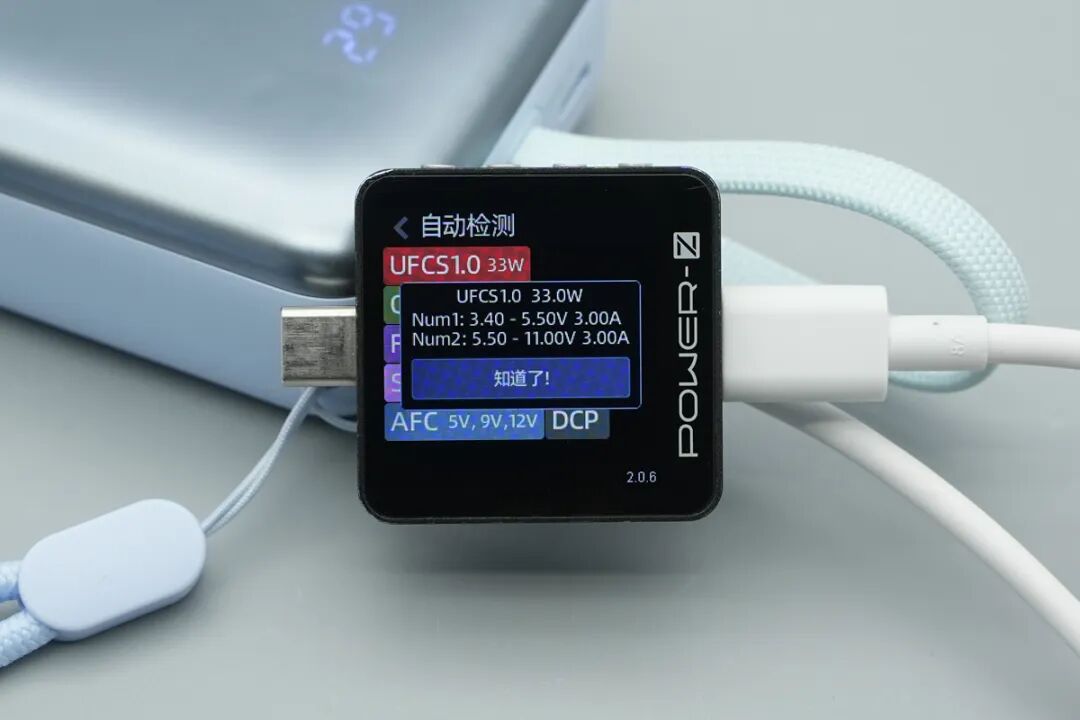

Type-C1接口UFCS协议支持3.4-5.5V 3A和5.5-11V 3A两个电压档位。
Type-C2自带线测得快充协议与Type-C1接口完全一致。
PDO报文也相同。
UFCS协议兼容性也相同。
最后测试USB-A接口，测得支持UFCS、QC3.0、FCP、SCP、AFC和DCP协议。
简单看过产品外观以及快充协议兼容性，充电头网继续为您带来实际的产品拆解。
看完了外观和测试，接下来进入拆解环节。
产品拆解
沿外壳接缝撬开移动电源的前盖，内部PCBA模块和电池组映入眼帘。
拆下的前盖内部一览，采用大量卡扣与卡槽与主体固定。
机身内部布局紧凑，电池组占据了绝大部分空间，上方是PCBA主板。
PCBA主板正面特写，中间是188数码管电量屏，自带线的线芯通过插座与主板连接。
将电池组和PCBA主板从外壳中整体取出，对应电芯位置贴有黑色缓冲泡棉。
电芯镍片与PCBA采用点焊连接。
移动电源三大核心拆解一览：电池组、PCBA以及外壳，内部结构清晰。
电池组侧面特写，采用两片软包电芯串联组合，上下及中间均夹有黑色泡棉进行缓冲保护，防止跌落损伤电芯。
电芯来自EVE亿纬锂能，规格126280G53，单节容量10000mAh 37Wh，标称电压3.7V，能量37.0Wh。两节串联组成等效20000mAh 74Wh的规格。
PCBA主板正面一览，左侧是升降压电感，中间为固态电容、188数码管以及主控SoC、MCU等元器件。
PCBA背面一览，排布着USB-A母座、USB-C母座，多颗MOS管以及锂电保护芯片。
产品内置的移动电源SoC是INJOINIC英集芯IP5385，该芯片是一款集成UFCS融合快充协议的快充移动电源SOC，这款芯片将移动电源中的快充协议芯片，MCU，同步升降压控制器全部集成在一个封装内部。
相关阅读：
该芯片支持2-6串三元锂电池和磷酸铁锂电池应用，搭配MOS管和电感，即可组成双向100W快充移动电源，从而满足高性价比的快充需求。
IP5385内置双向同步升降压驱动器，内部集成电荷泵，支持使用高性能NMOS用于开关管和路径管理。只需一颗芯片搭配电感和同步开关管，以及对应接口的路径管理管，即可组成完整的2-6串电池，多接口的大功率快充移动电源。
芯片支持100W充放电功率，满足移动电源，储能电源以及便携设备和电动工具应用。
IP5385采用QFN48封装，芯片内置输入过压欠压保护，输出过压，过流和短路保护，电池过充，过放和过流保护，支持外接NTC进行电池温度保护，内置芯片过热保护。数据引脚耐压30V，并具备ESD保护。
产品内置的四颗升降压MOS均为ETERNAL宜源科技ET6300T，采用PDFN3333封装。其中三颗如图所示。
另外一颗升降压MOS同样为宜源科技ET6300T。
一颗升降压电感如图所示，外包热缩管绝缘。
两颗VBUS管来自Xinfeihong鑫飞宏，型号为FH3030BG6，耐压30V，导阻13mΩ，采用PDFN3333封装。
另外一颗VBUS管同样为鑫飞宏FH3030BG6。
一颗锂电保护芯片丝印6D1UEA。
三颗锂电保护管来自APM永源微，型号为AP80N03BDF，耐压30V，3.0mΩ，采用PDFN3*3封装。
一颗用于整机逻辑控制及智能交互的MCU来自Puya普冉，为PY32F071-E系列产品。这是一款基于32位ARM Cortex-M0+内核的MCU，最高工作频率可达 72 MHz，片内集成高达 128 KB Flash 和 16 KB SRAM，采用QFN24封装。
一个用于显示电量的188数码管。
一颗滤波电容，规格为25V 100μF。
另一颗25V 100μF滤波电容。
一个USB-A接口，采用黑色胶芯。
一个USB-C接口，采用黑色胶芯。
电源按键特写。

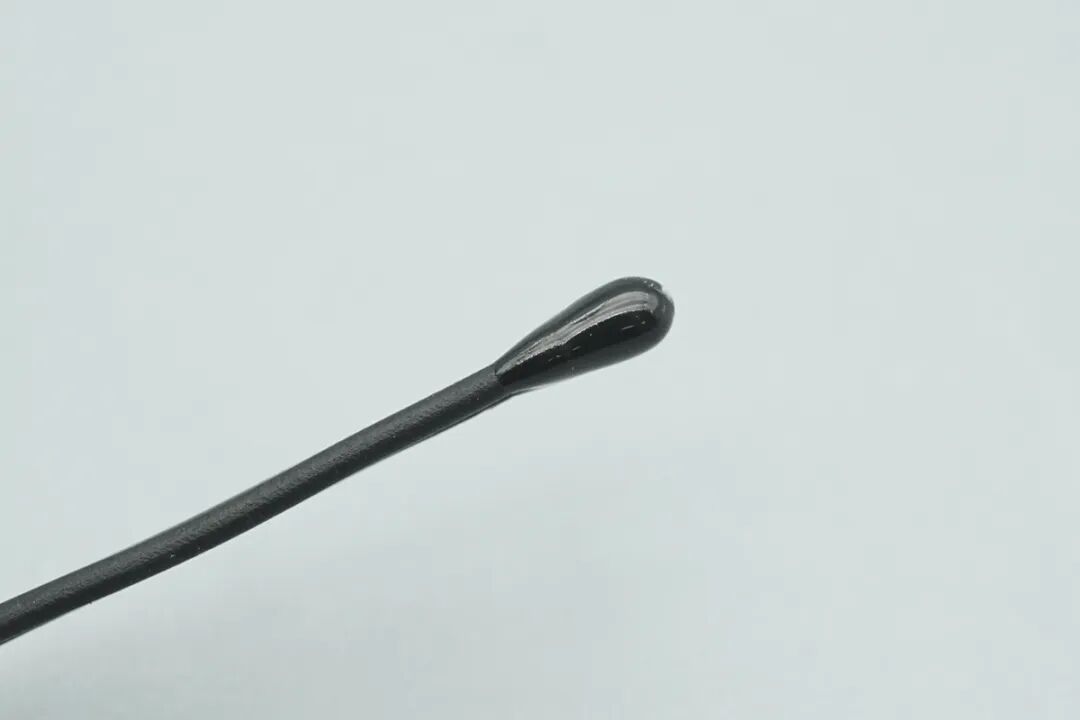

用于检测电池组温度的NTC热敏电阻。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
通过拆解可以看到，京东京造这款移动电源电芯采用了两串EVE亿纬锂能的10000mAh软包电芯，电池组的上下及中间区域均贴有黑色泡棉，起到缓冲防跌落的作用，同时还配有一颗NTC热敏电阻，用于对电池组进行温度监测。
产品移动电源SoC为英集芯IP5385，搭配了普冉PY32F071-E MCU，用于处理整机逻辑控制、智能APP交互等功能。功率器件部分，产品选用了宜源科技的升降压MOS、鑫飞宏的VBUS管以及永源微的锂电保护管。
