前言
随着移动电源新国标的落地，对移动电源的安全标准、电芯品质以及智能化管理提出了更高要求。
相关阅读：
充电头网了解到，小米近期推出的小米充电宝自带线20000 67W，全方位通过了2026新国标的针刺、挤压、高温等严苛测试，同时将高功率快充与便携实用设计融为一体。
产品具备20000mAh大容量，符合航空携行标准，可直接带上飞机，轻松满足商务出差、长途旅行等全场景续航需求。
外形设计上，自带TPU高弹性USB-C线缆，嵌入式收纳槽后秒变挂绳，实现一拎就走，侧面配置LED数显屏，剩余电量一目了然。
接口覆盖自带线、USB-C以及USB-A接口，支持三口同时输出，能兼顾多台设备的补电体验。
快充兼容性方面，兼容小米澎湃秒充、PD3.0/PPS、QC3.0、QC5等快充协议，能为市面多数手机、平板电脑、笔记本电脑等设备充电。
此外，该产品还根据新国标的要求，支持网页端智能交互查询，用户可直观查阅电池健康度、循环次数及各电芯状态，日常使用更安心。

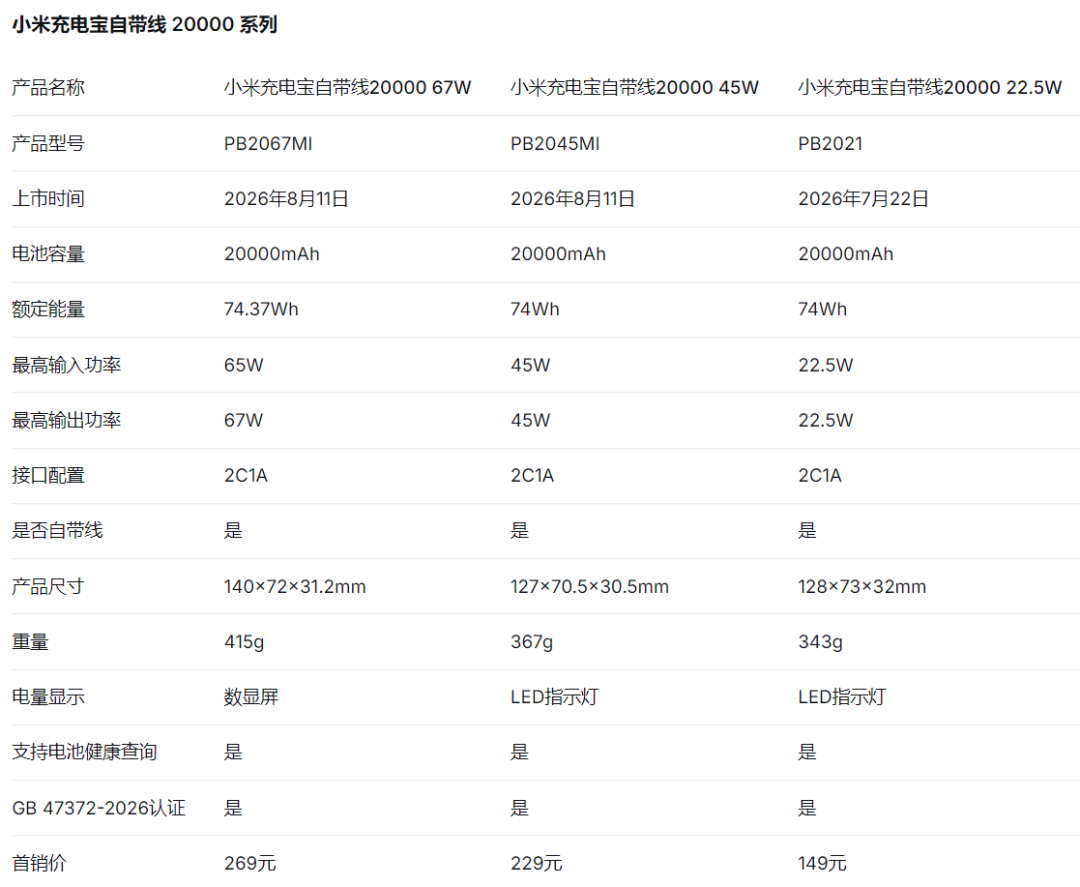

目前，小米近期推出自带线 20000 系列充电宝，覆盖 22.5W、45W、67W 三个功率档位，全系均通过 2026 新国标认证，搭载智能电池健康查询功能，在安全合规与使用体验上完成了体系化升级。
相关阅读：
下面充电头网便为您带来实际的产品拆解，一探内部的做工用料。
产品外观

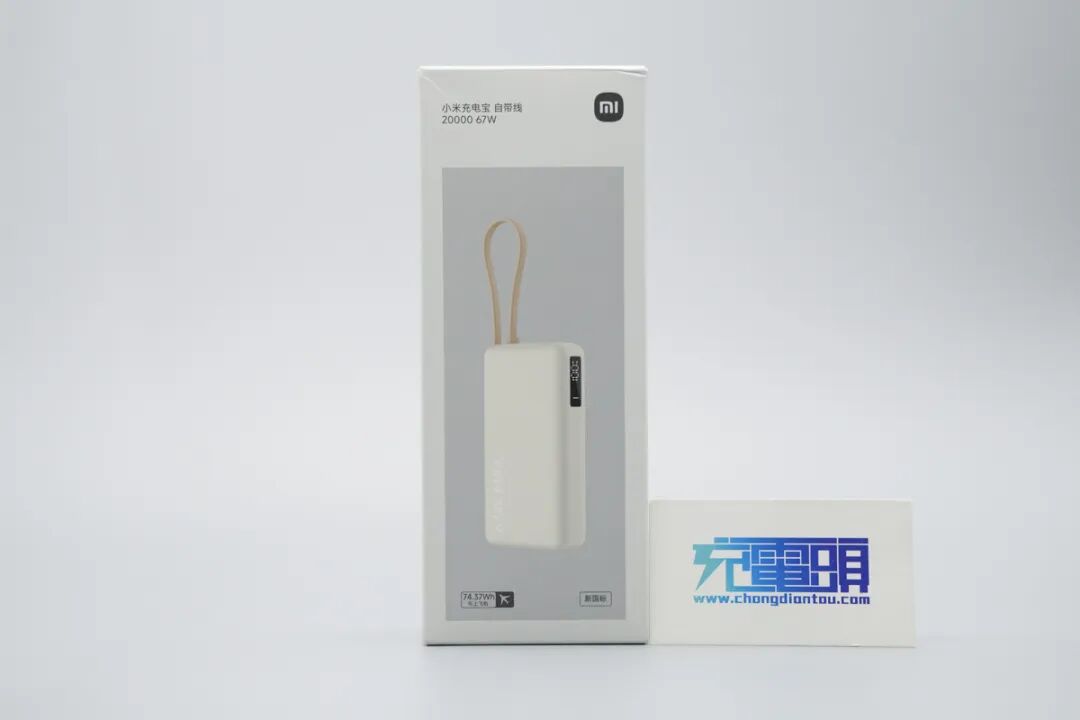

包装盒正面印有小米品牌Logo、产品名称、实物外观图，整体设计延续了小米一贯的风格。

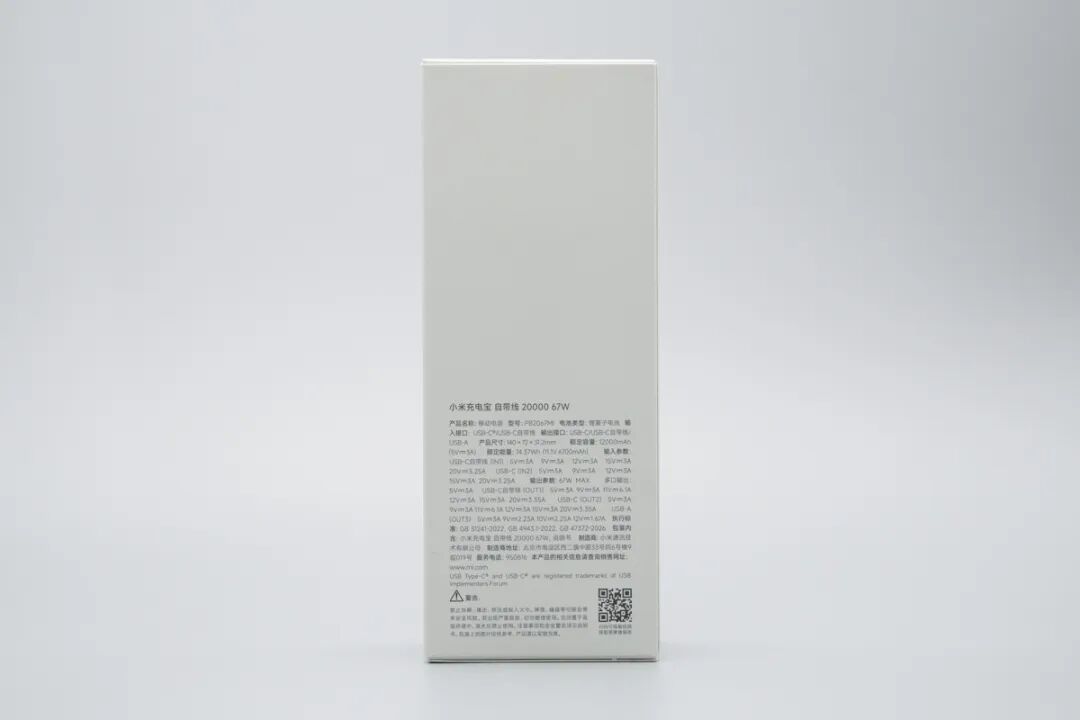

包装盒背面印有详细的产品参数信息，这里到后续实物环节再详细介绍。

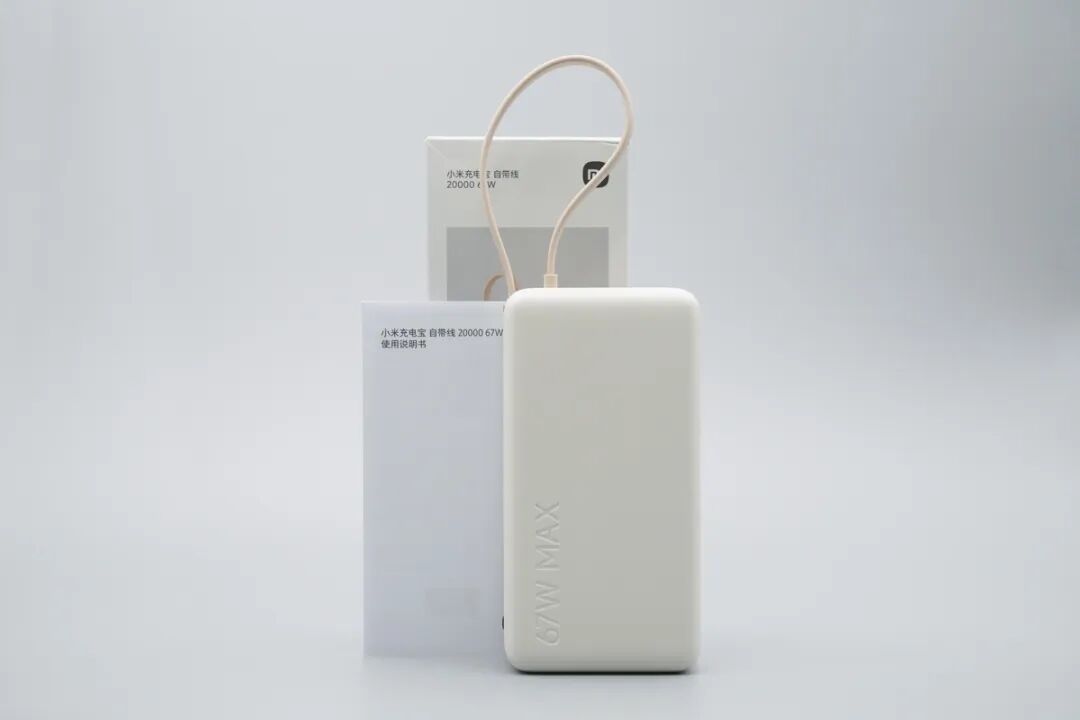

打开包装，取出内部所有物品，除了产品本体外，还附带了一份纸质的产品使用说明书。

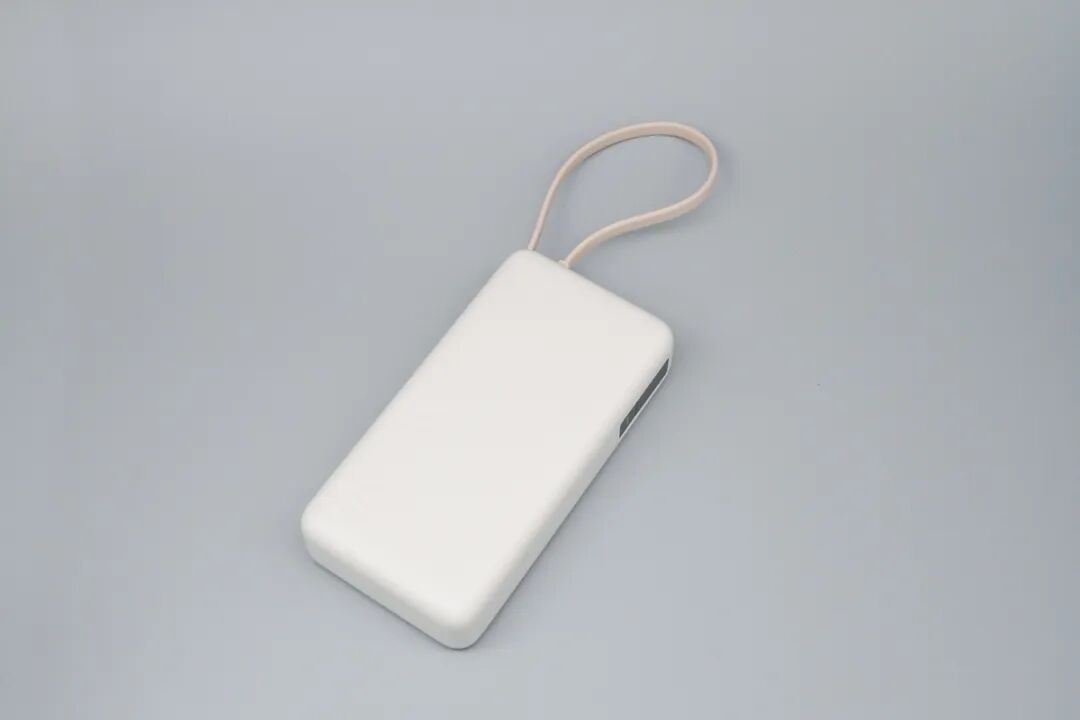

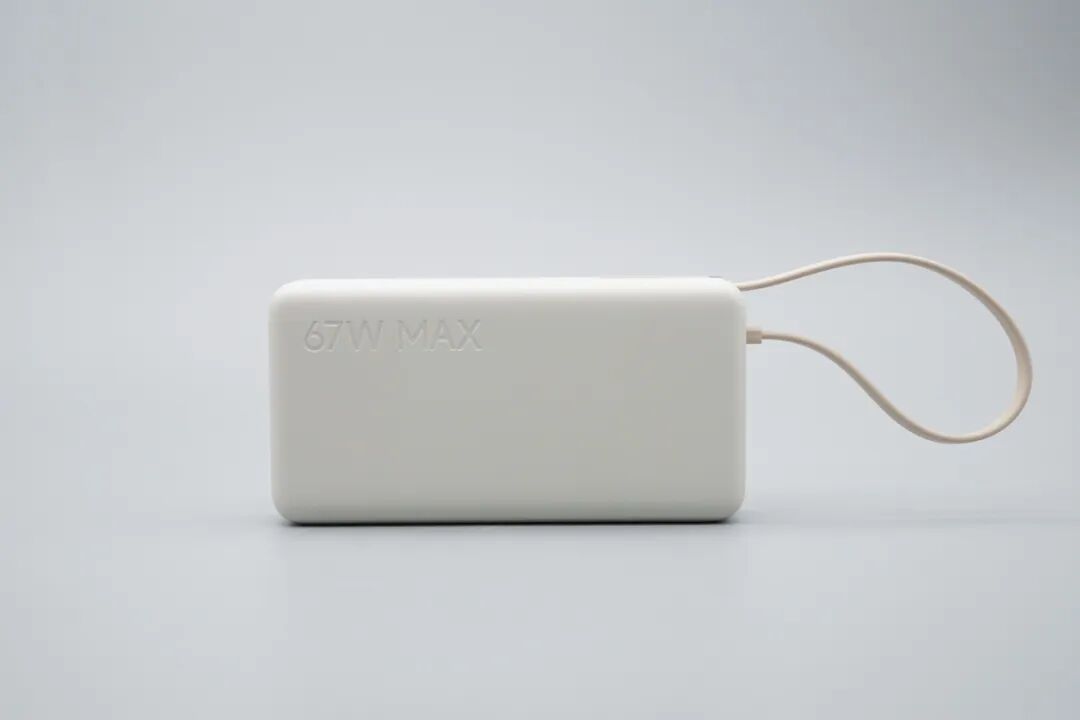

移动电源本体采用米白色外壳设计，边角过渡圆润。正面左下角印有67W MAX字样，右上角引出了一根自带USB-C线缆。
机身整体修长，表面手感细腻防滑且不易沾染指纹，自带线平时也可作为便携提绳使用。

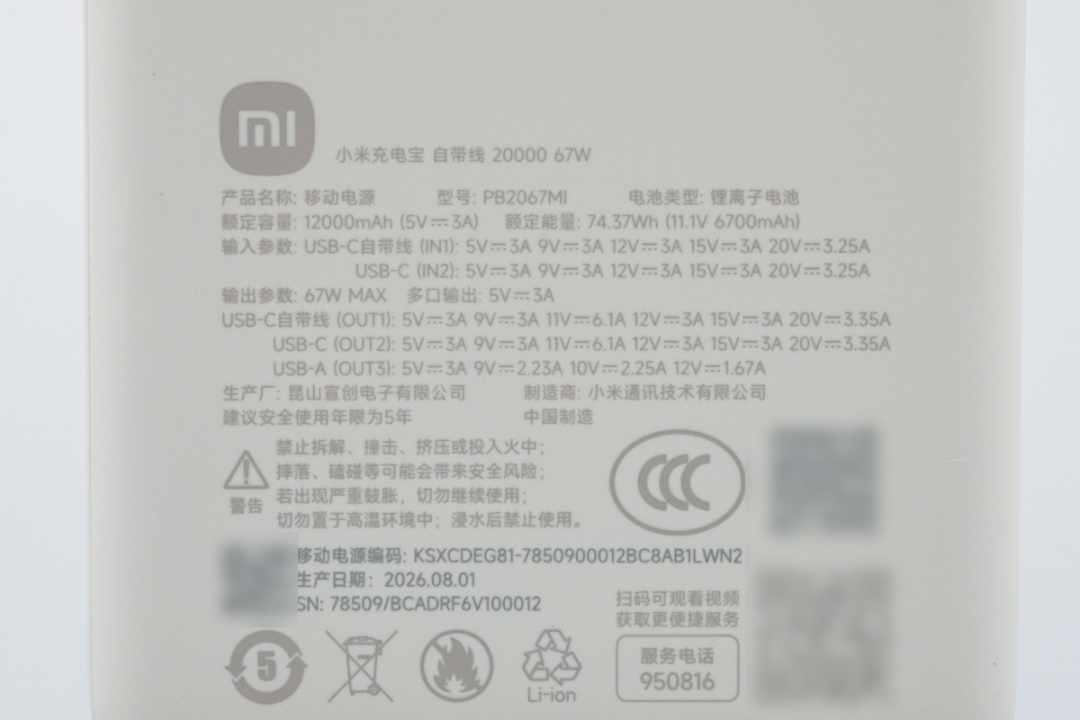

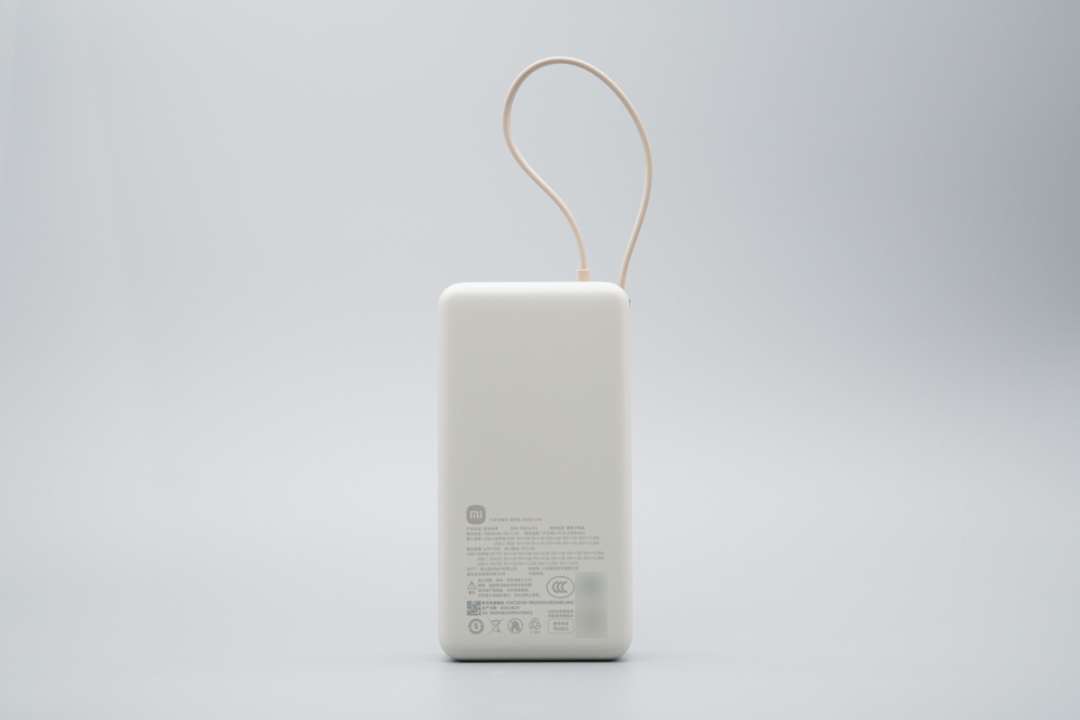

移动电源背面的设计依然保持整洁，下方区域印有与包装盒一致的详细规格参数信息。
小米充电宝 自带线 20000 67W
产品名称：移动电源
型号：PB2067MI
电池类型：锂离子电池
额定容量：12000mAh (5V 3A)
额定能量：74.37Wh (11.1V 6700mAh)
输入参数：
USB-C自带线 (IN1)：5V3A 9V3A 12V3A 15V3A 20V3.25A
USB-C (IN2)：5V3A 9V3A 12V3A 15V3A 20V3.25A
输出参数：67W MAX 多口输出：5V3A
USB-C自带线 (OUT1)：5V3A 9V3A 11V6.1A 12V3A 15V3A 20V3.35A
USB-C (OUT2)：5V3A 9V3A 11V6.1A 12V3A 15V3A 20V3.35A
USB-A (OUT3)：5V3A 9V2.23A 10V2.25A 12V1.67A
生产厂：昆山宣创电子有限公司
制造商：小米通讯技术有限公司
该产品通过了3C新国标认证
中国制造

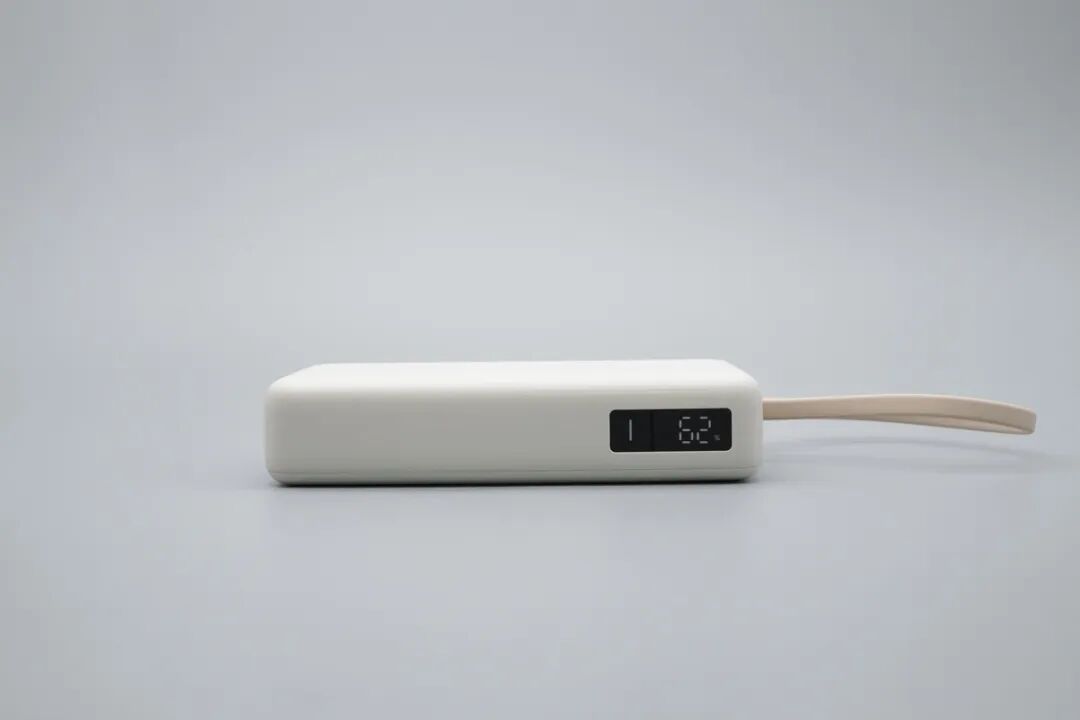

机身侧面内嵌了一块用于显示电量的LED数码管和电源按键。

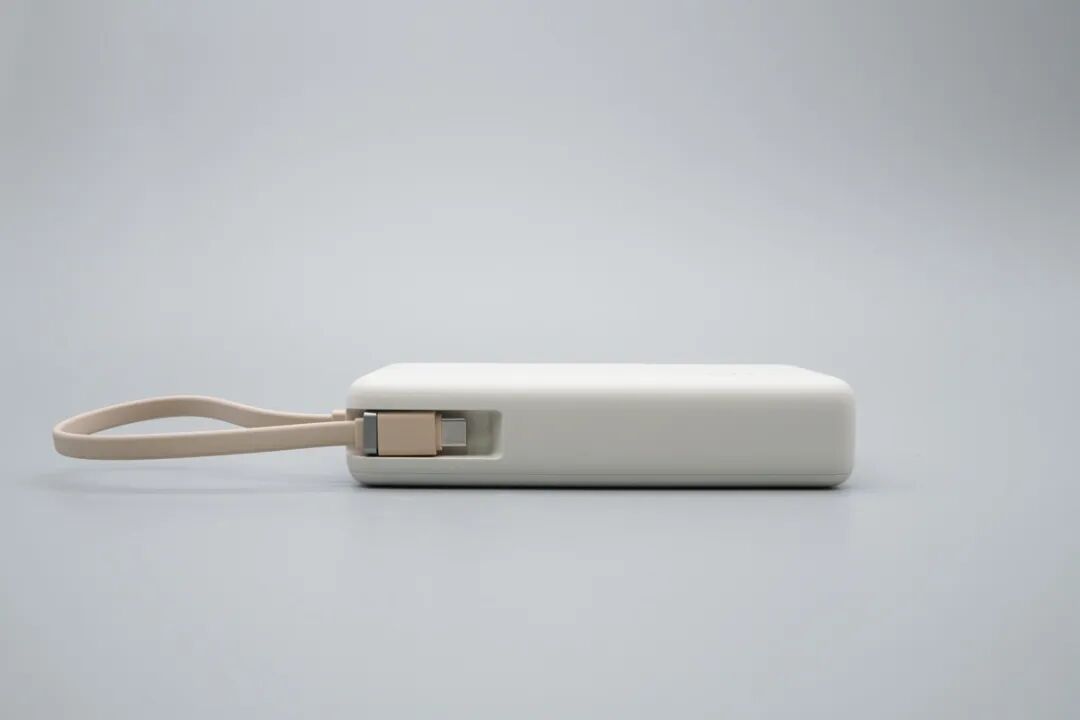

机身另一侧设有一个自带线收纳槽，USB-C金属端子可以卡入其中。

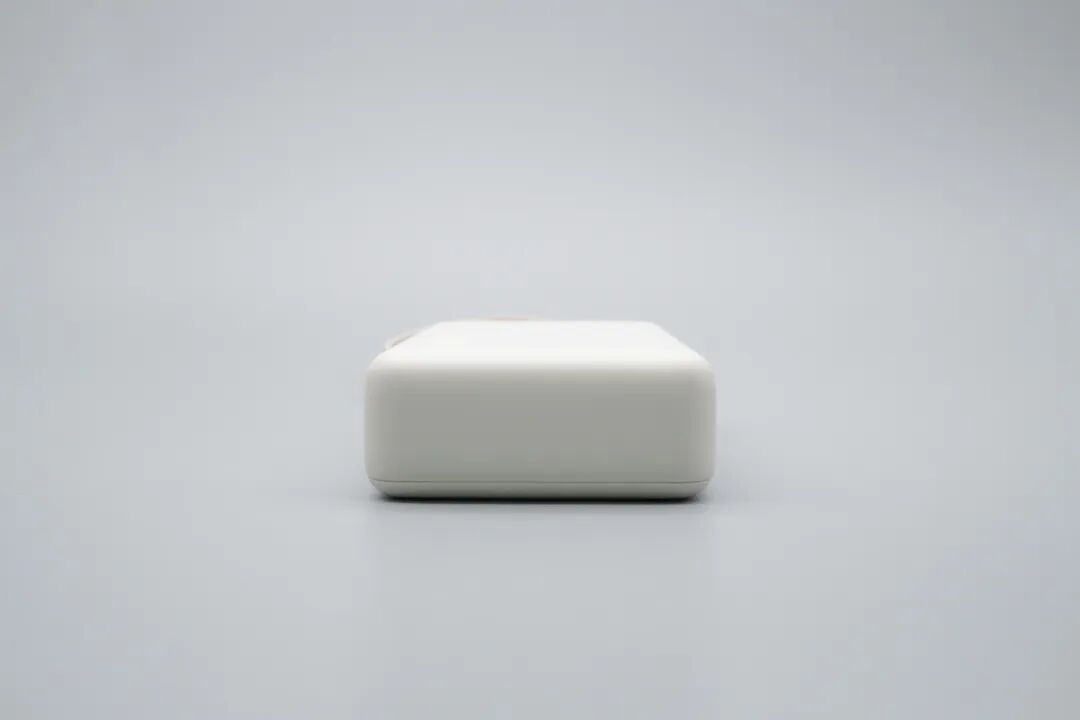

顶部无接口、按键等。

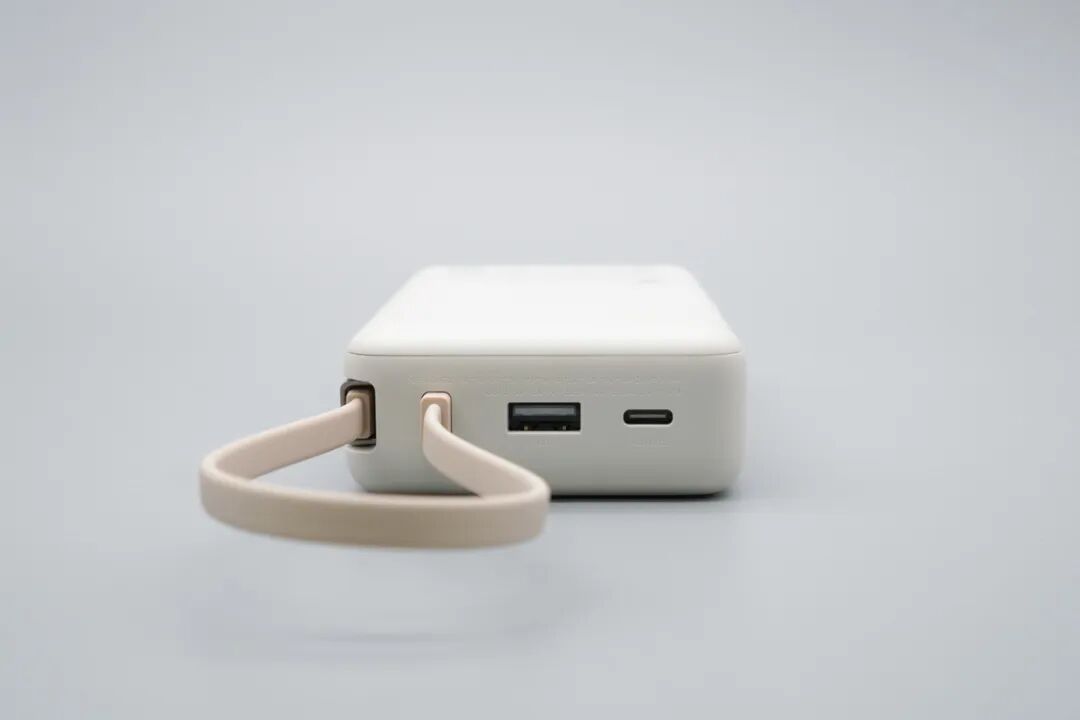

底部的接口区域如图所示，左侧为USB-C自带线，右侧依次配备了一个USB-A输出接口以及一个USB-C双向快充接口，满足同时为多台设备充电的需求。

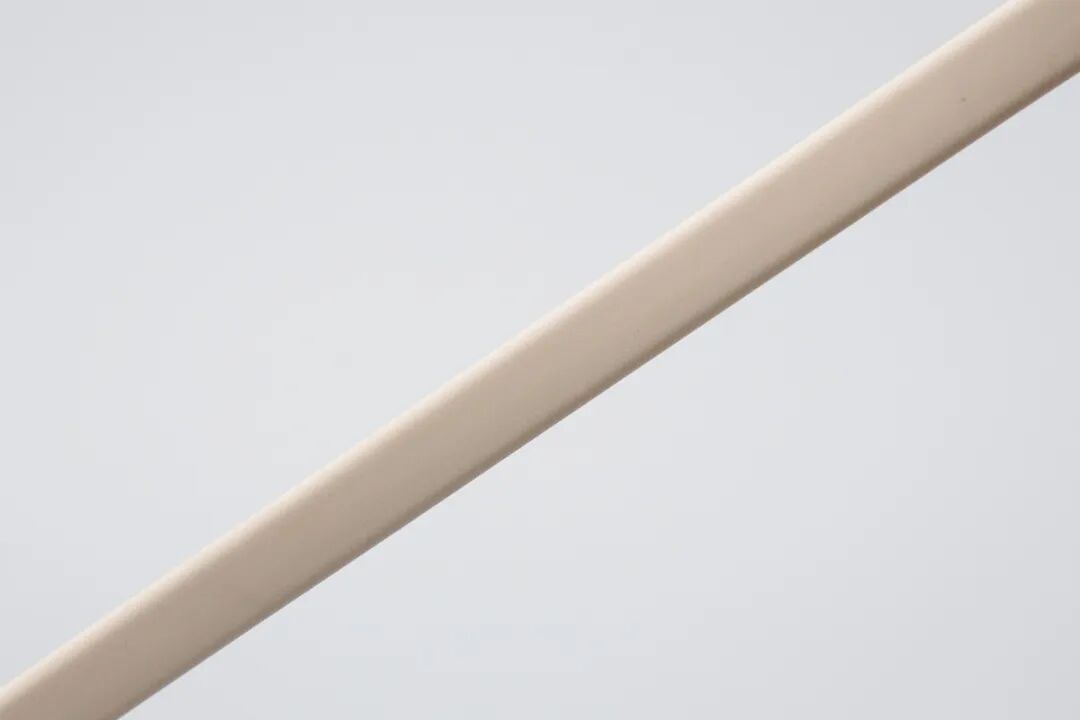

自带线的线身采用了高弹性的TPU材质，触感柔软顺滑，并且具有出色的抗拉扯与抗弯折性能。

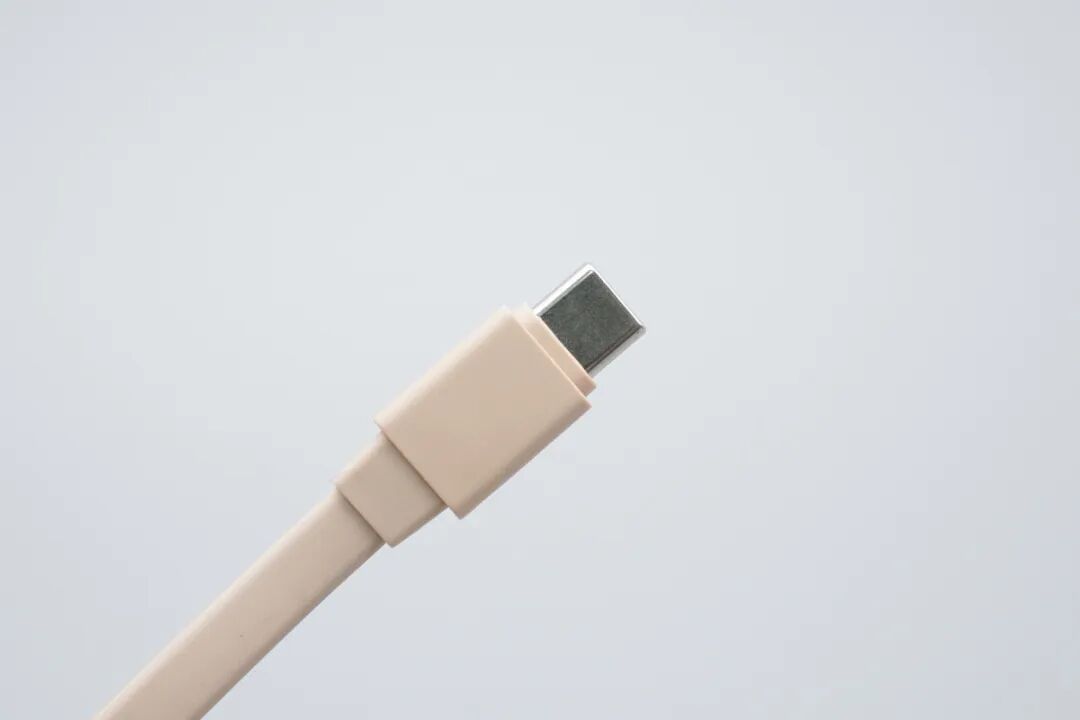

自带线的USB-C端子采用了一体注塑工艺，做工扎实。
快充兼容性

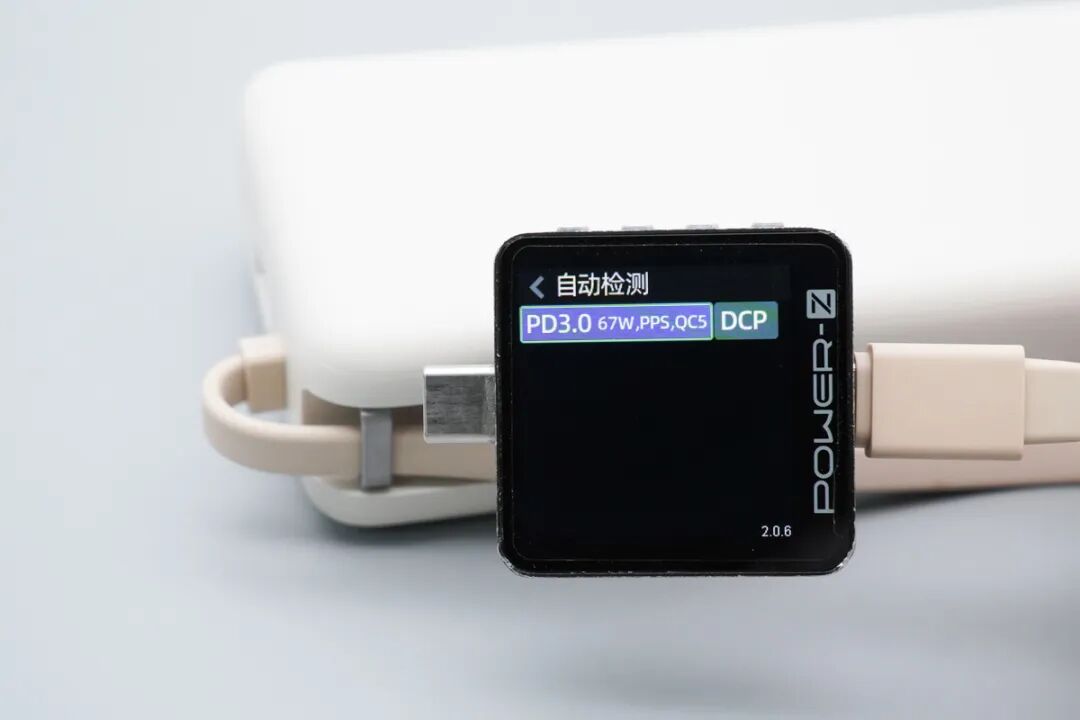

使用POWER-Z KM003C测试仪读取自带线的快充协议，实测显示支持PD3.0/PPS、QC5以及DCP充电协议。
相关阅读：

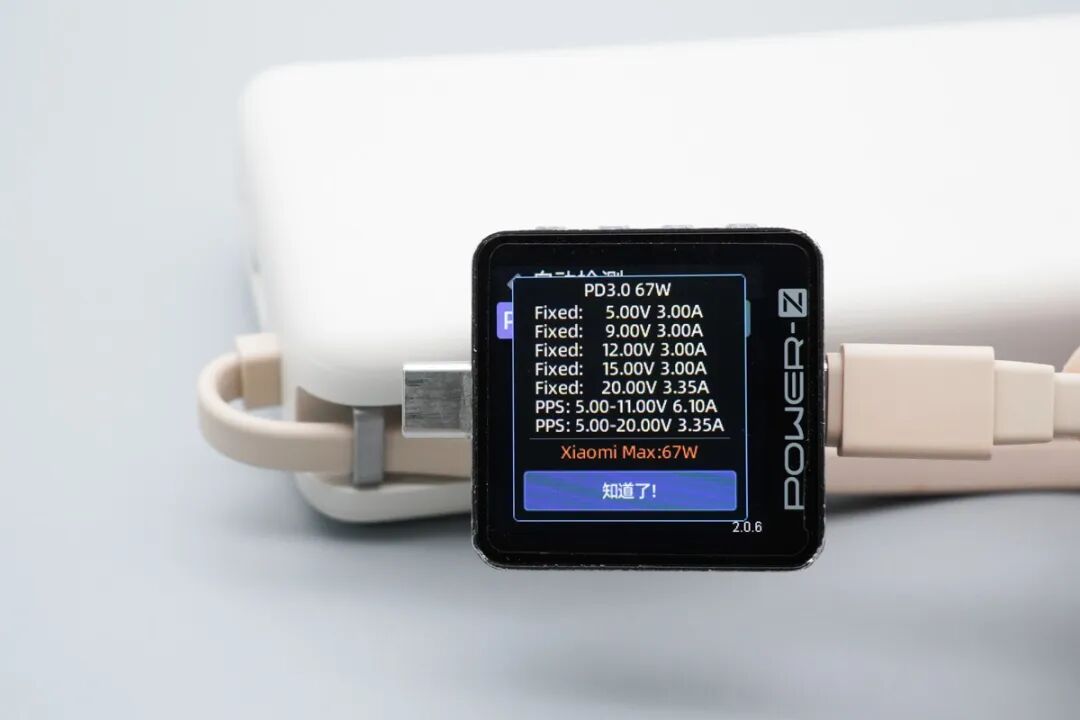

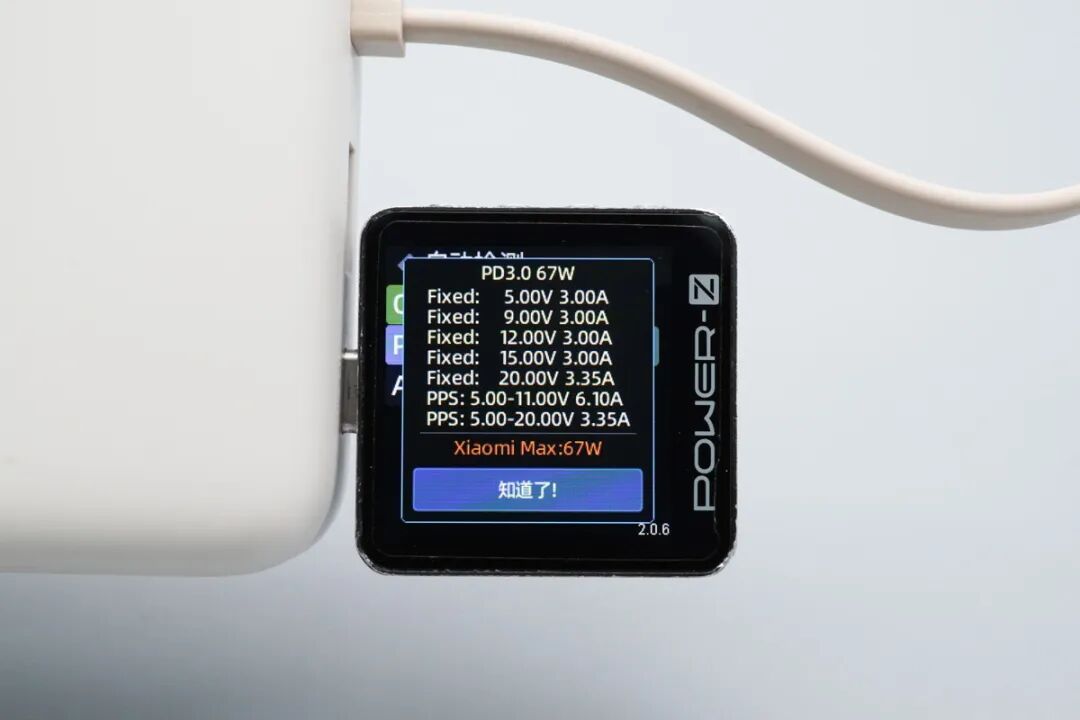

进一步读取自带线的PDO报文，屏幕显示其具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V 6.1A、5-20V 3.35A两组PPS电压档位，同时产品还支持67W小米澎湃秒充。
相关阅读：

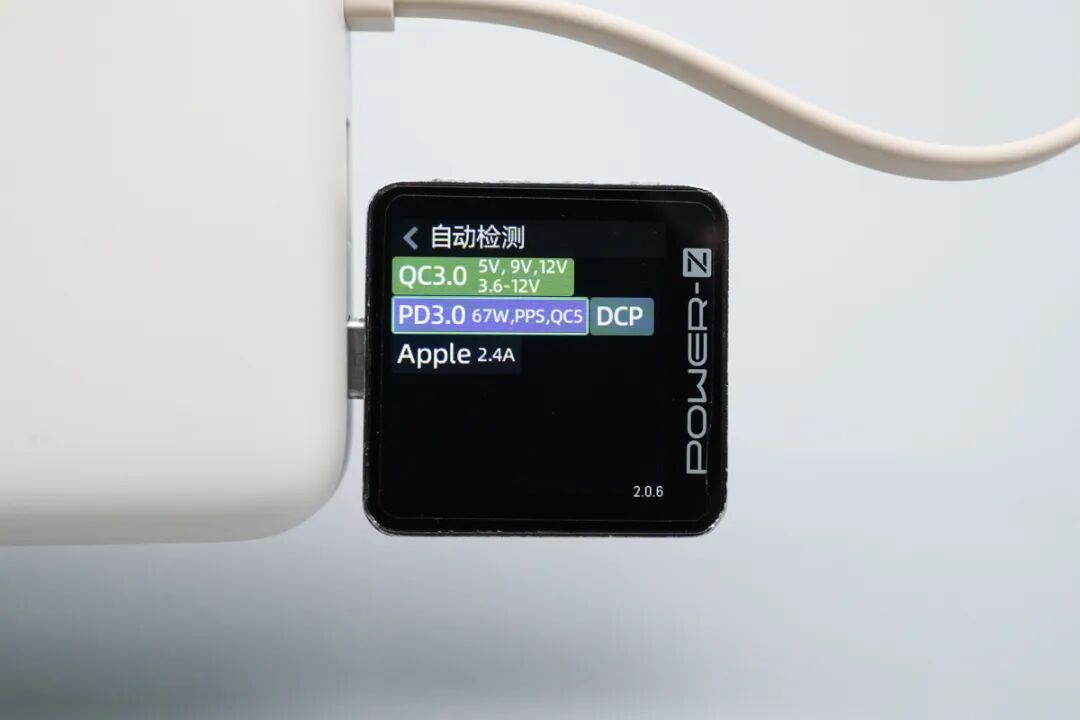

读取机身USB-C接口的快充协议，实测支持QC3.0、PD3.0/PPS、QC5、DCP以及Apple 2.4A快充协议。
读取机身USB-C接口的PDO报文，屏幕显示其具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V 6.1A、5-20V 3.35A两组PPS电压档位，同时产品还支持67W小米澎湃秒充。

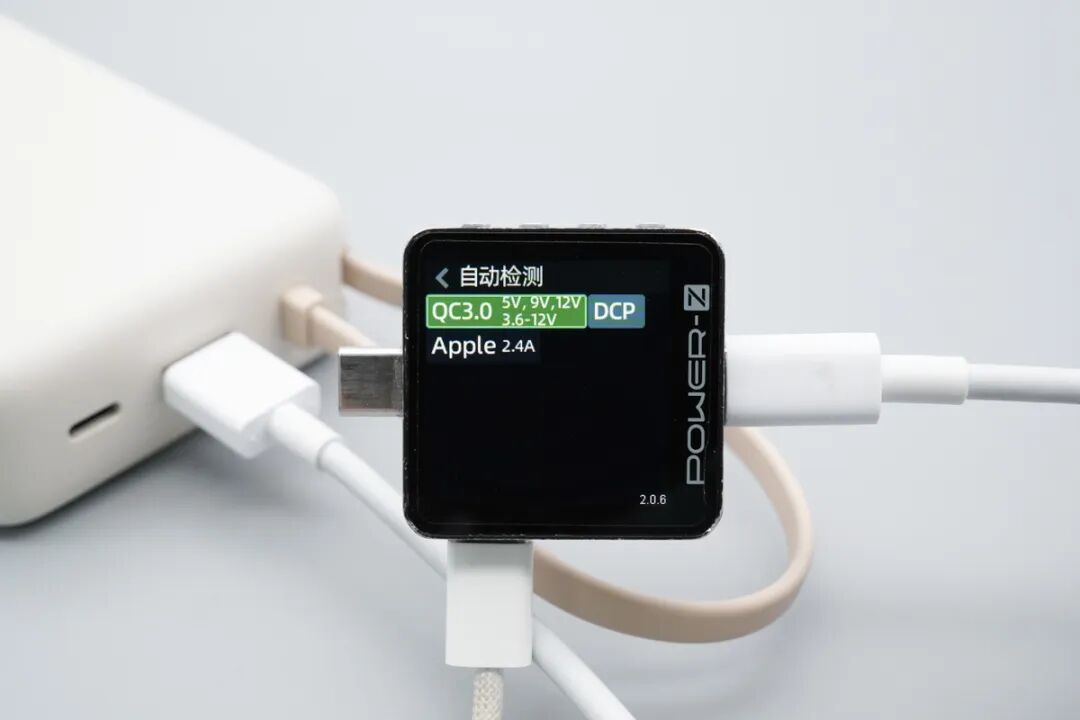

测试USB-A接口的快充协议，实测显示该接口支持QC3.0、DCP以及Apple 2.4A等协议，能够满足绝大多数老旧设备或低功耗设备的充电需求。

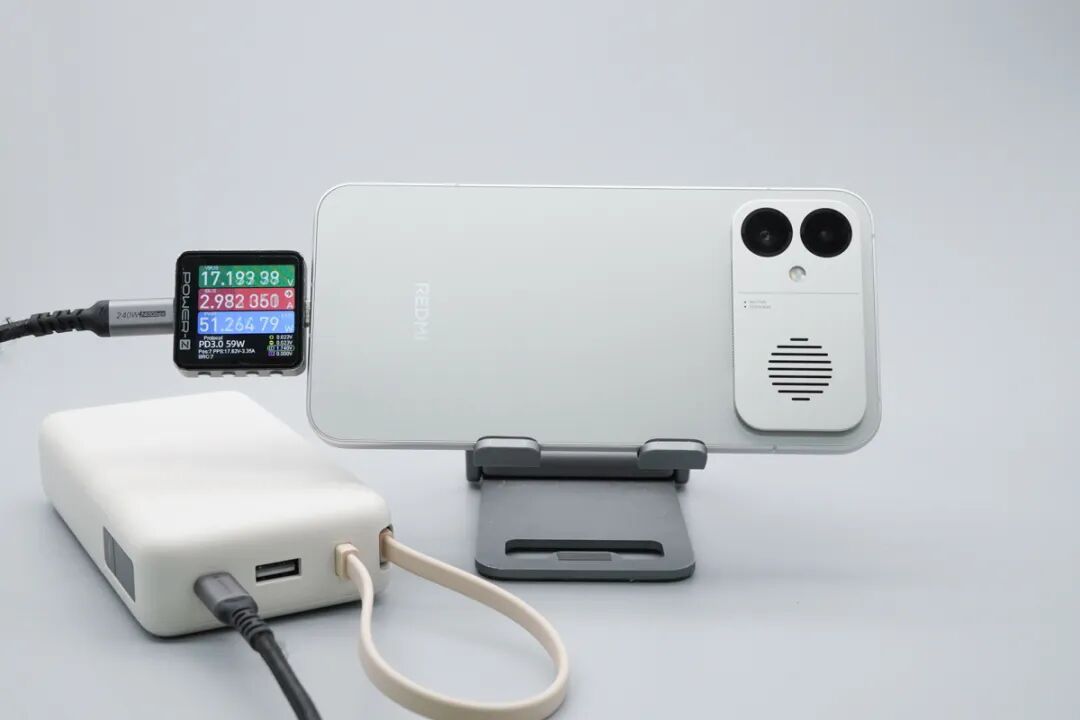

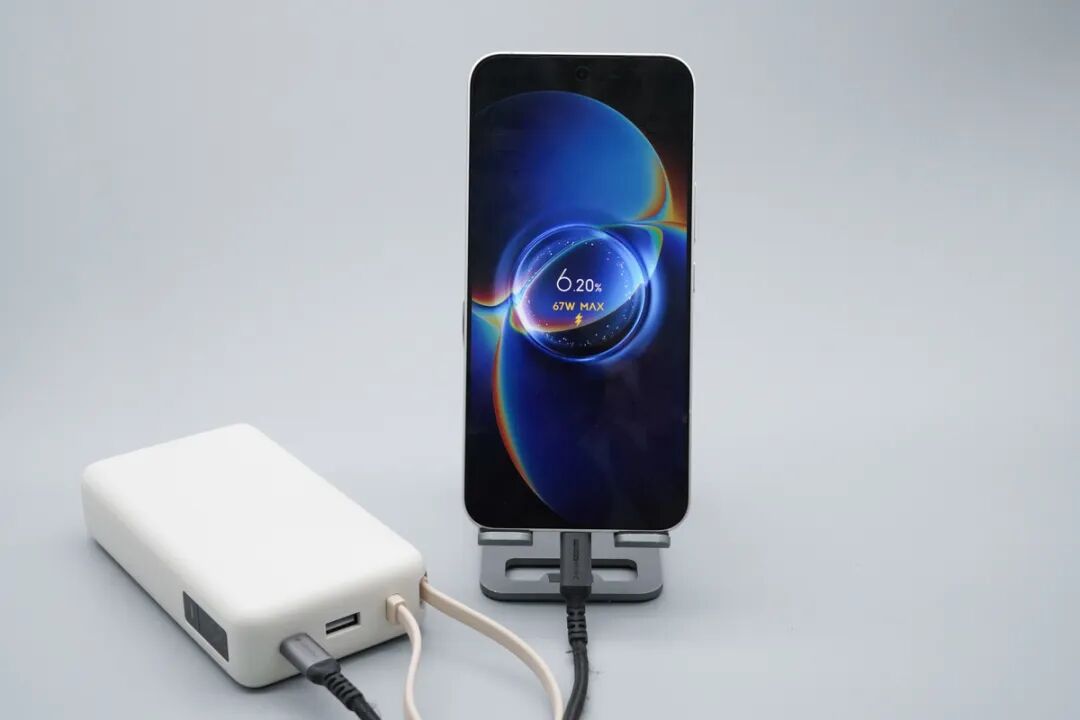

使用移动电源为REDMI K90 Max手机充电，成功开启小米澎湃秒充。
实测为REDMI K90 Max充电功率约为17.19V 2.98A 51.26W。
相关阅读：

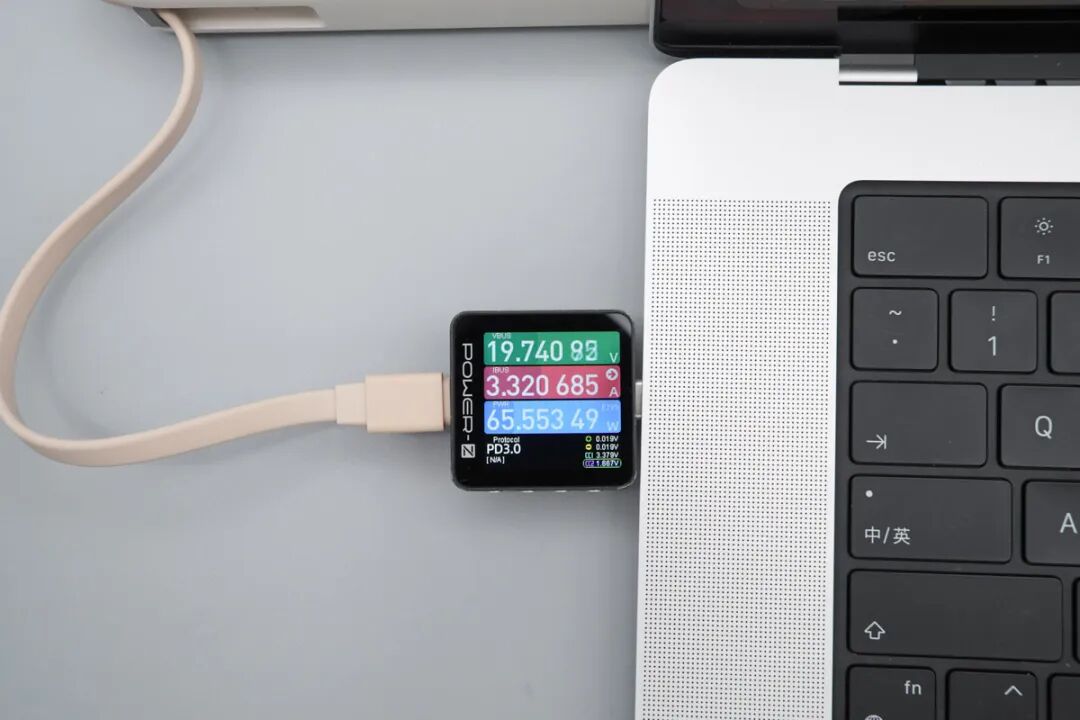

移动电源连接至苹果MacBook Pro16充电，实测输出功率约为19.74V 3.32A 65.55W。
产品信息查询

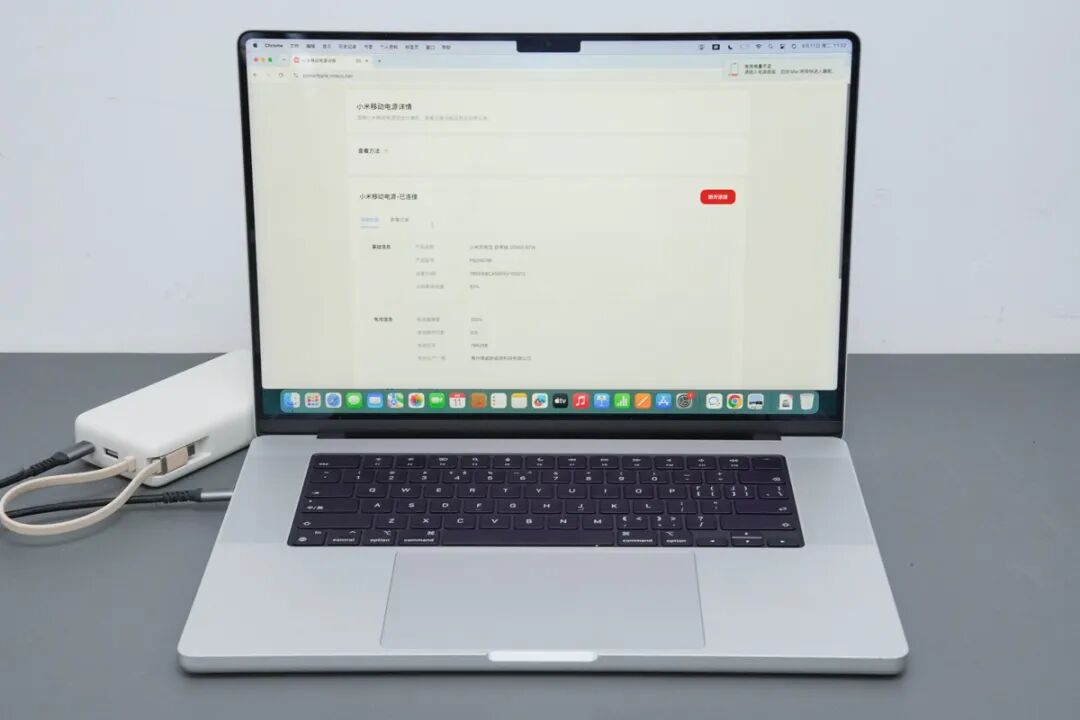

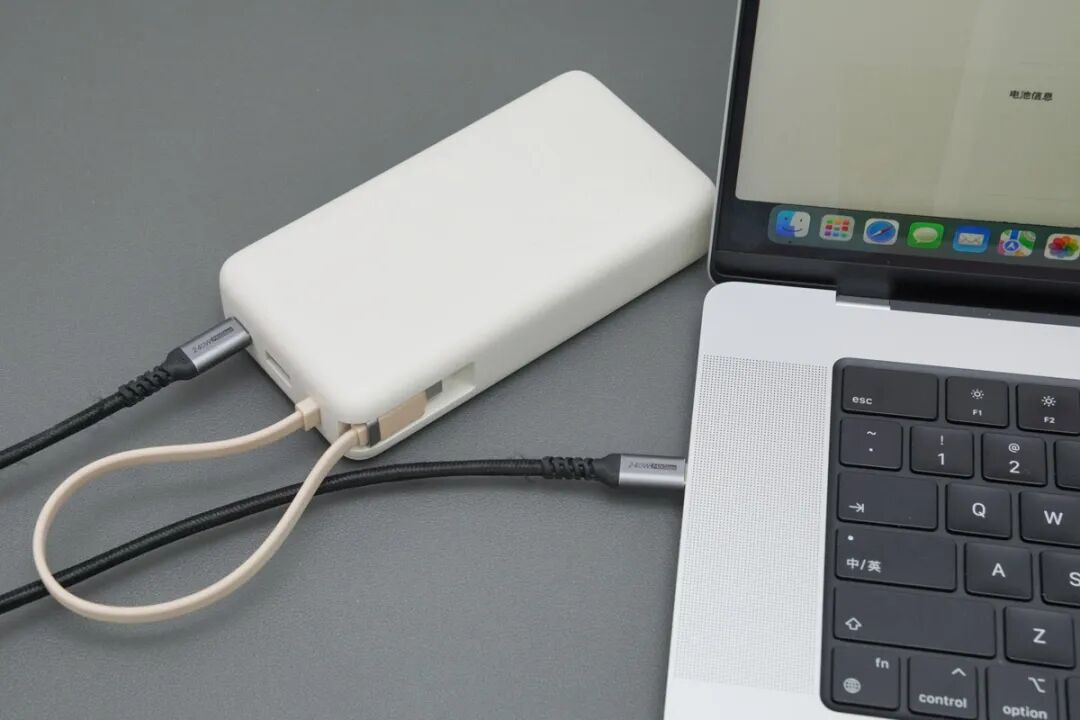

将小米这款移动电源通过数据线连接至笔记本电脑，通过小米官方网页可读取到充电宝当前详细信息，符合移动电源3C新国标规定。
相关阅读：
连接成功后，网页端详细显示了该移动电源的基础信息，包括产品型号、设备SN码、当前剩余电量，以及电池健康度和电池循环次数。
产品尺寸重量

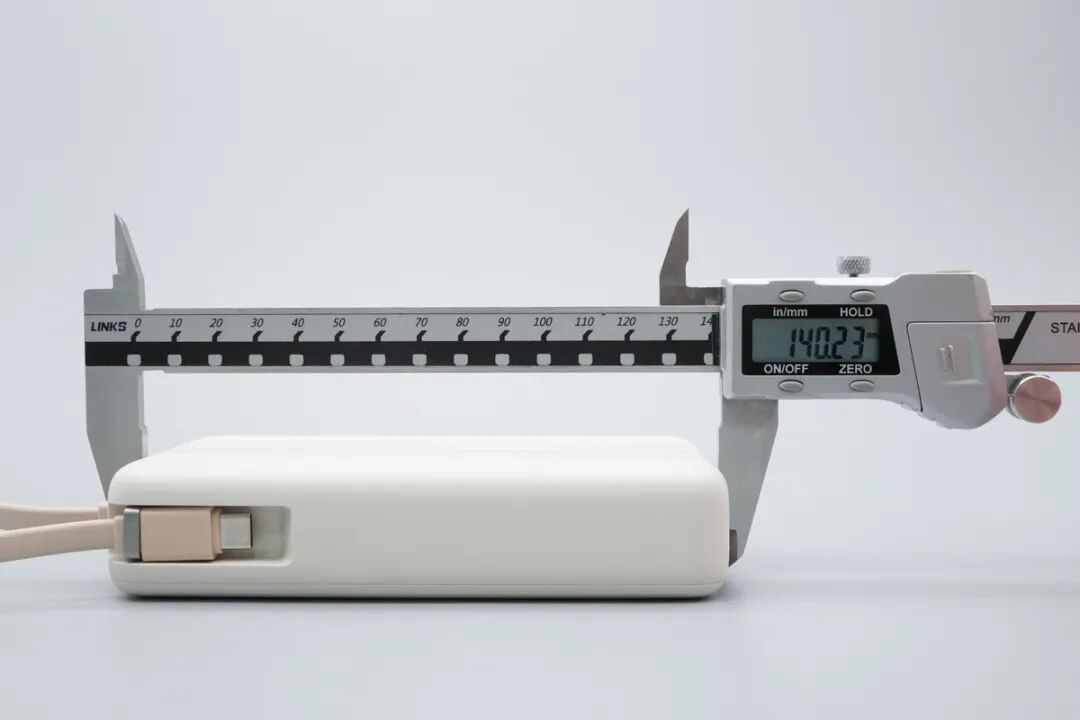

使用游标卡尺测量移动电源机身的长度，实测约为140.23mm。

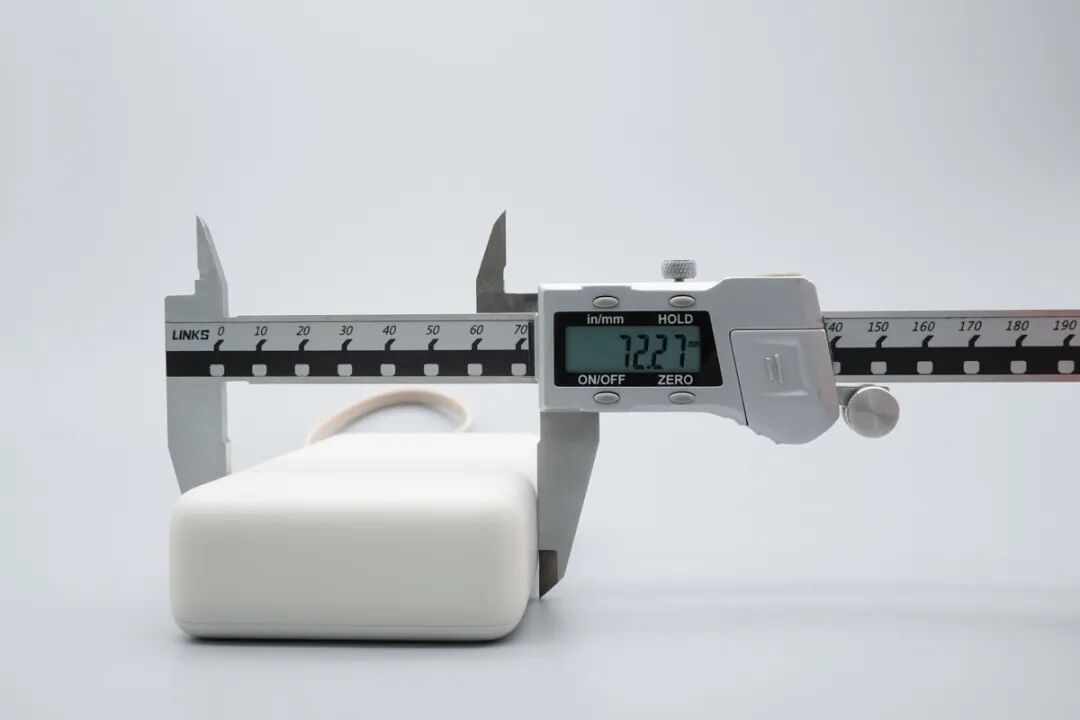

宽度约为72.27mm。

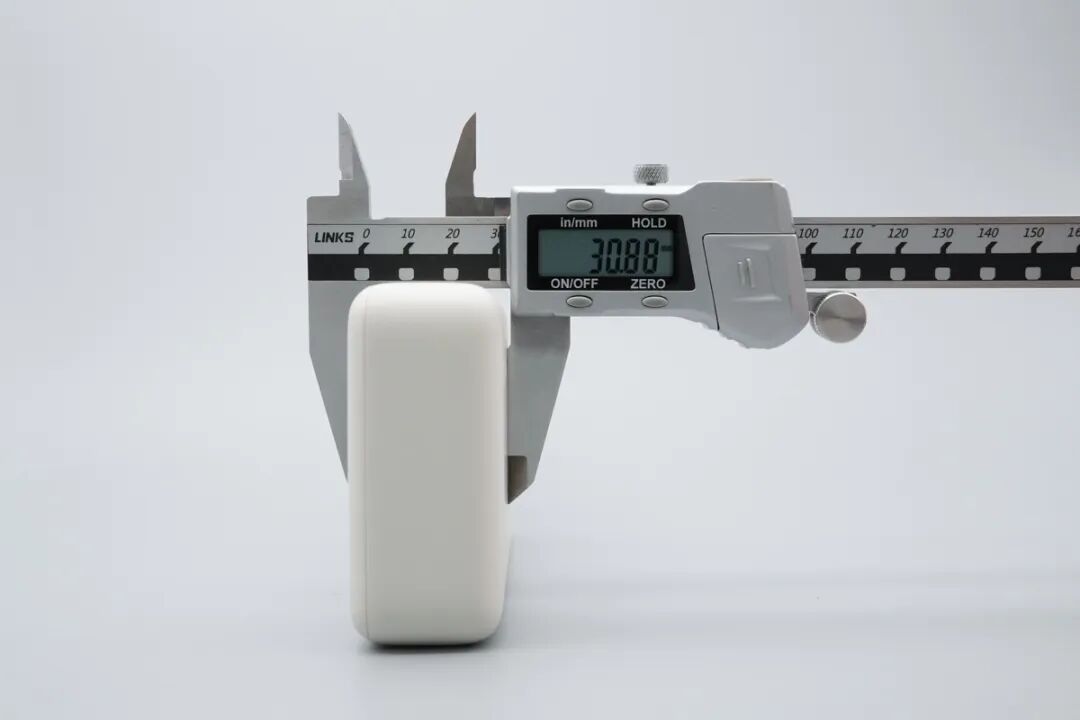

厚度约为30.88mm。

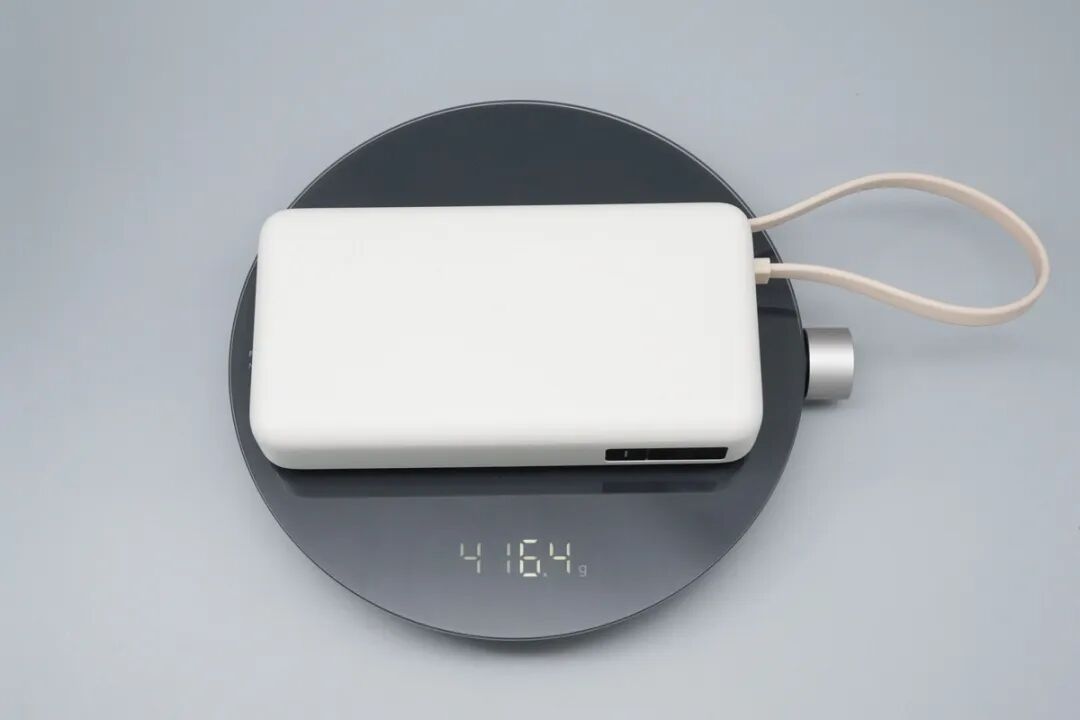

实测产品重量约为416.4g。
简单看过产品外观以及快充兼容性，下文正式进入拆解环节。
产品拆解

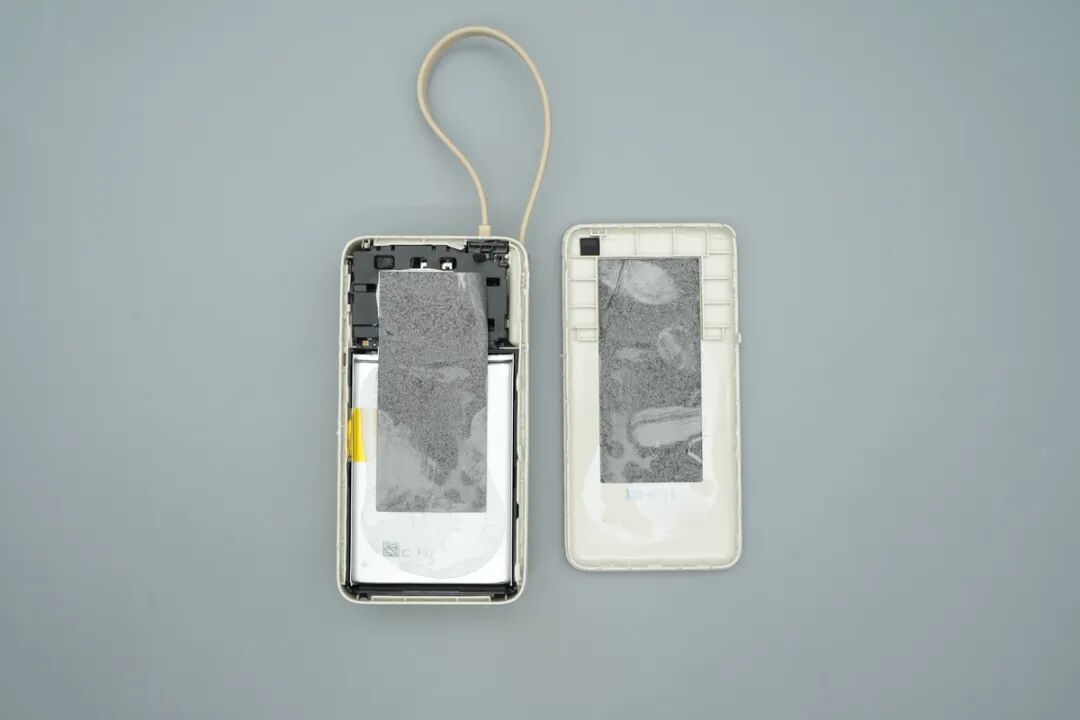

沿外壳接缝处撬开移动电源的前盖，可以看到内部电芯和主板PCBA模块上均覆盖了大面积的石墨散热贴纸，以保证大功率充放电时的热量散发。

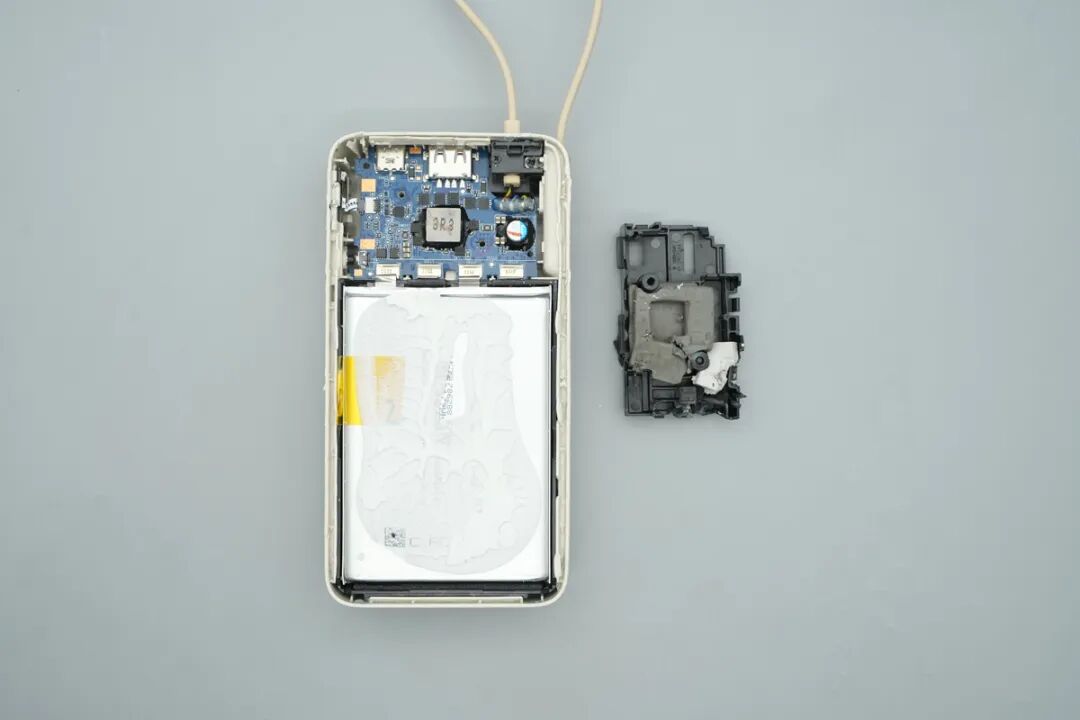

拆下覆盖在主板上方的黑色塑料保护盖板，盖板内侧对应芯片发热区域贴有灰色的导热垫，进一步提升散热效率。

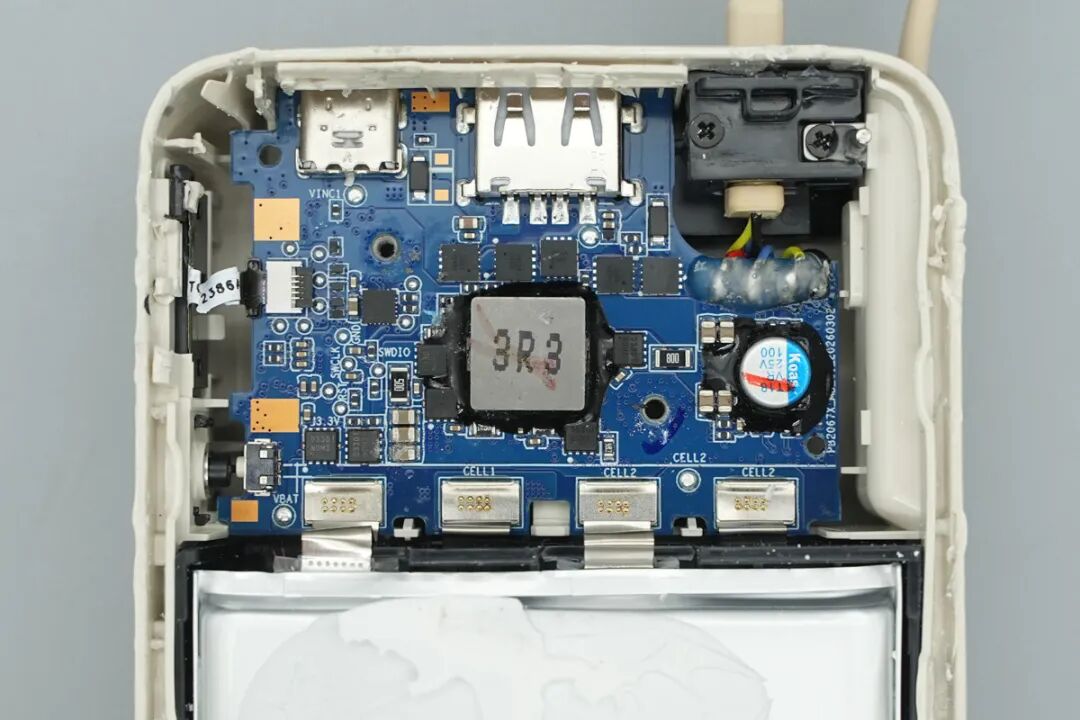

去除保护盖板后，PCBA设计一览无余。

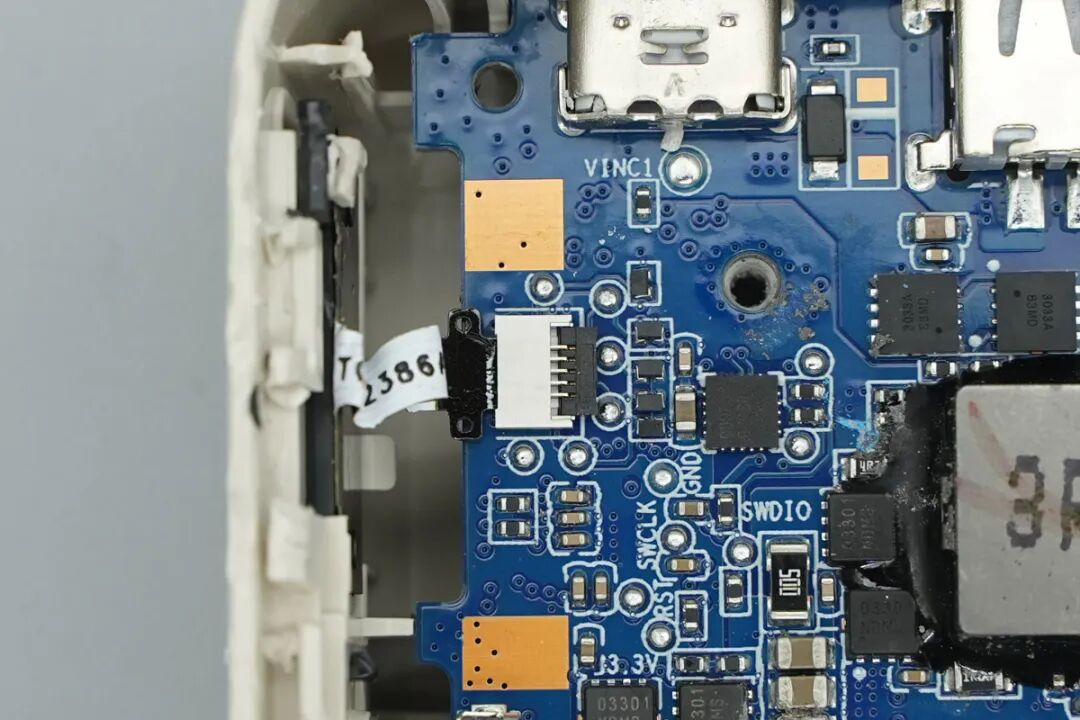

PCBA左侧设有连接屏幕的FPC排线。

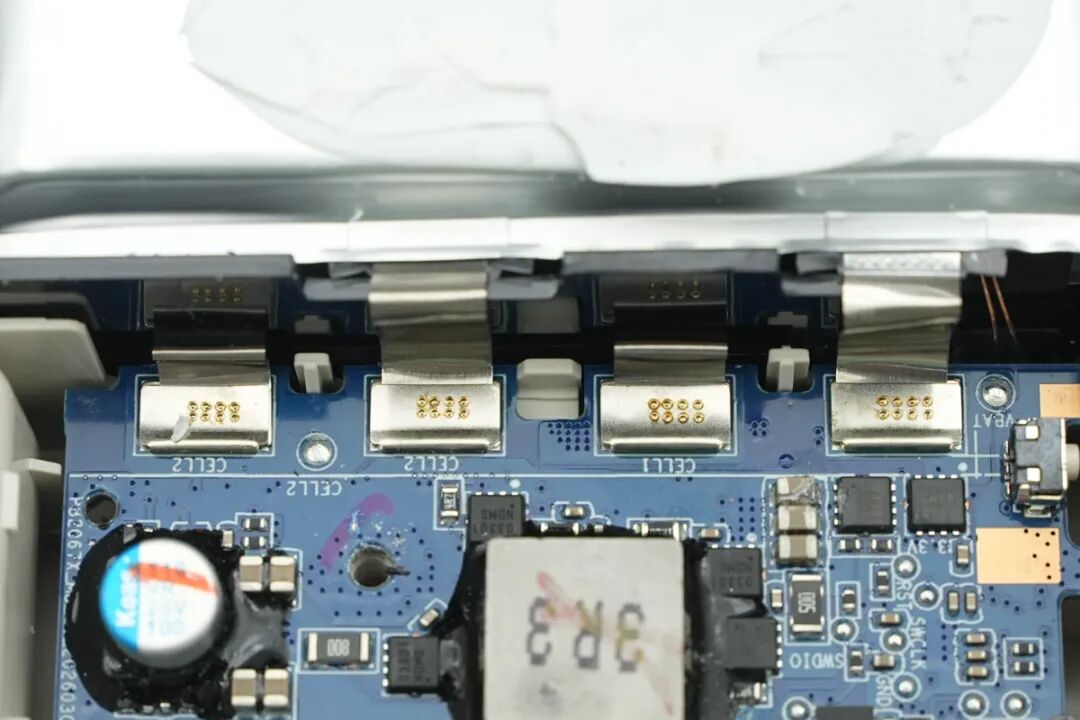

电池组的金属镍片通过超声波点焊工艺连接到PCBA。
断开镍片连接并将内部整体从外壳中取出。可以看到该移动电源内部采用了三块电芯串联的电池组结构。

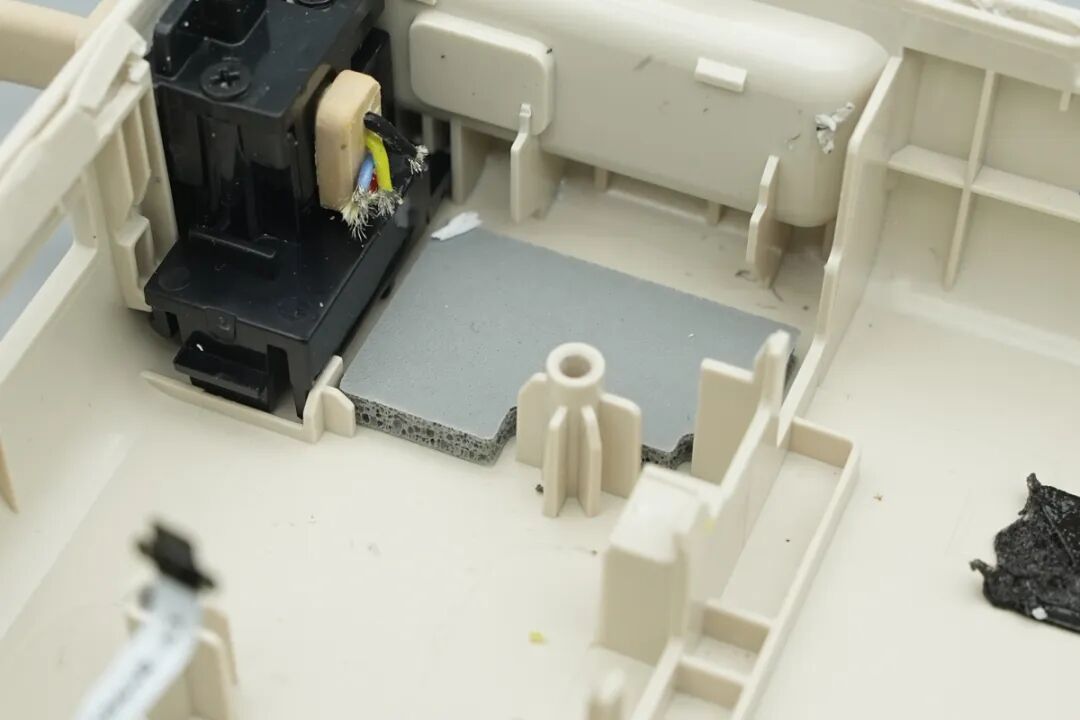

USB-C自带线采用独立的固定模块加固，同时下方设有灰色的缓冲泡棉。

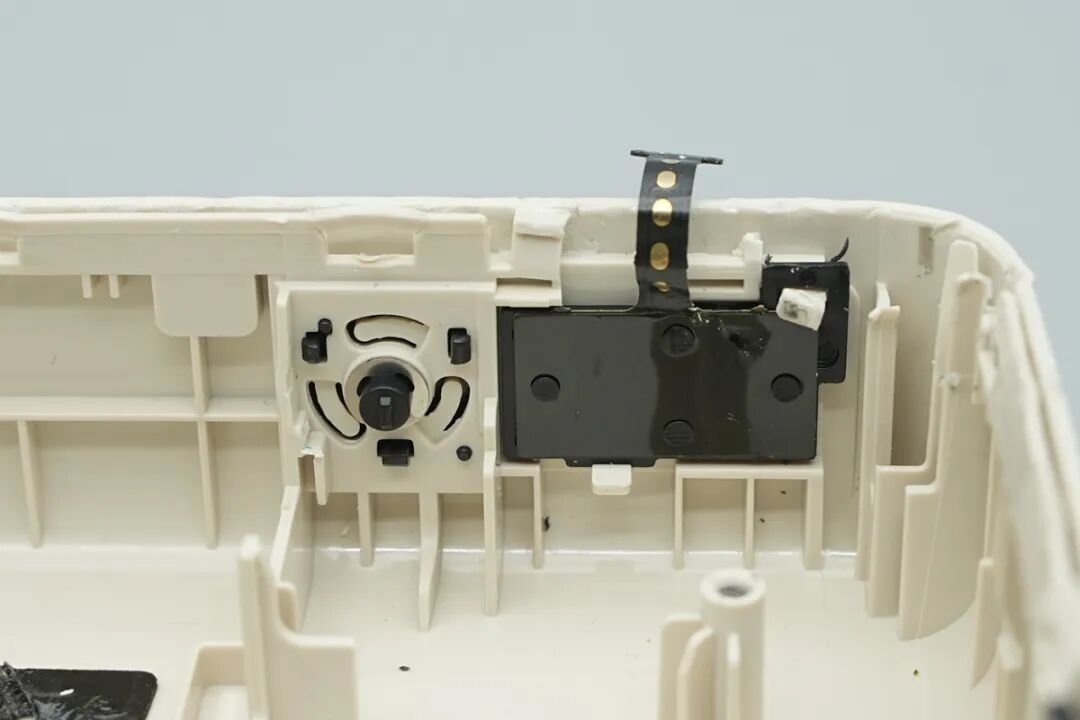

外壳一侧设有LED数码管和电源按键模块。

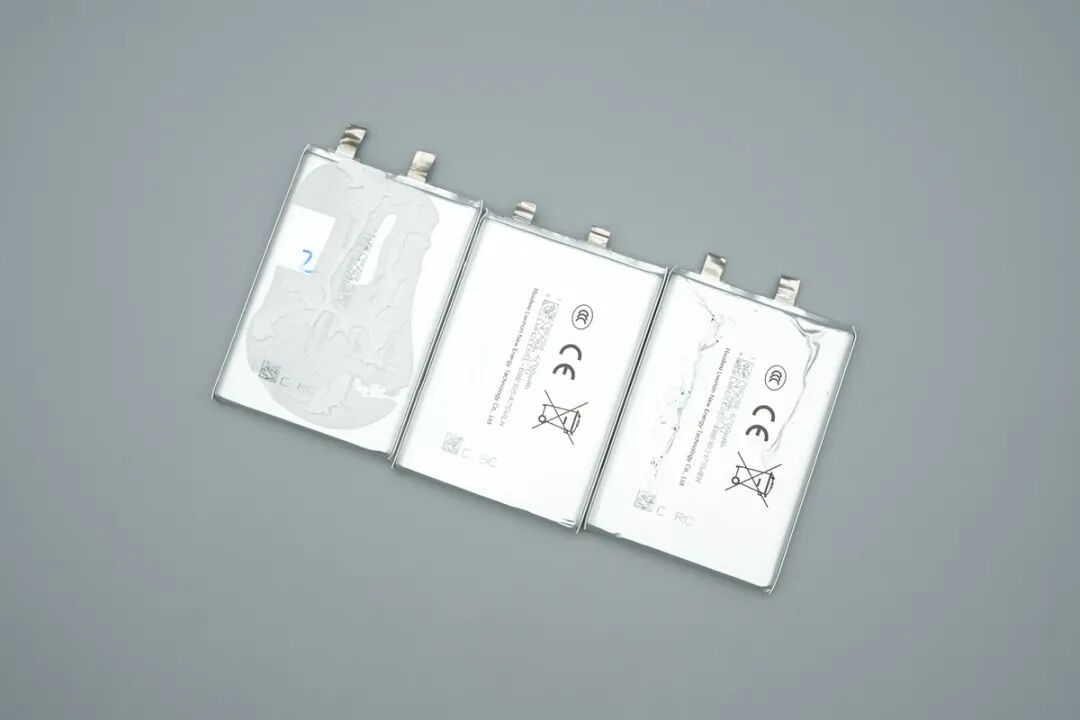

该产品采用三串电芯设计。

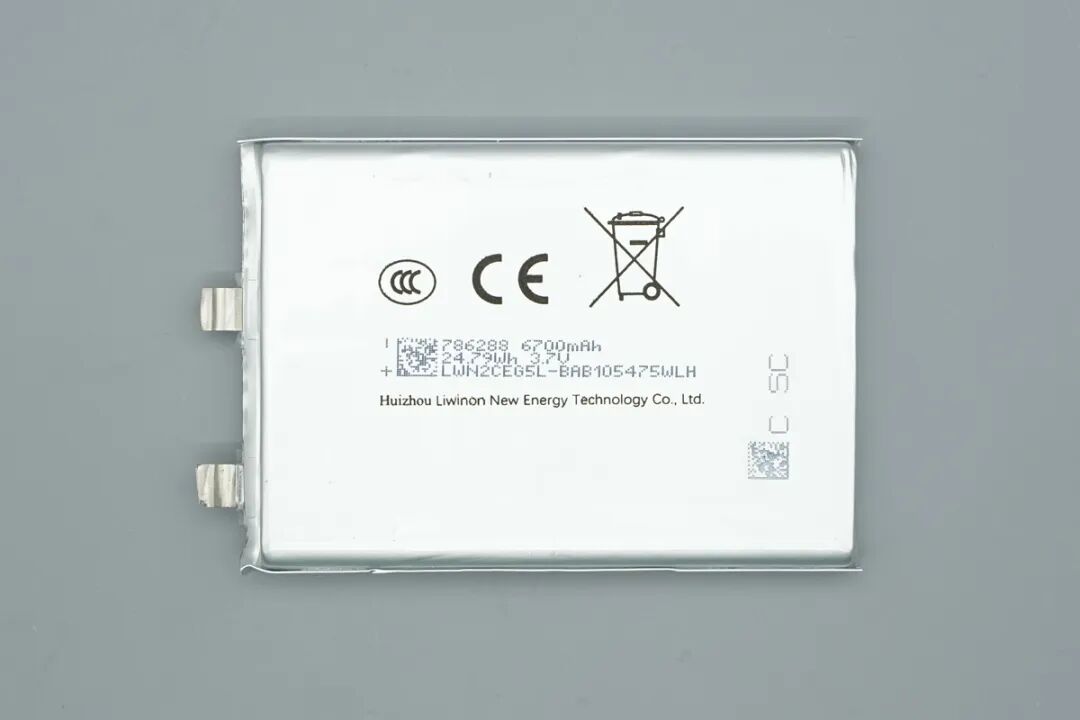

电芯来自LIWINON锂威，单块电芯容量为6700mAh，能量为24.79Wh，标称电压3.7V。

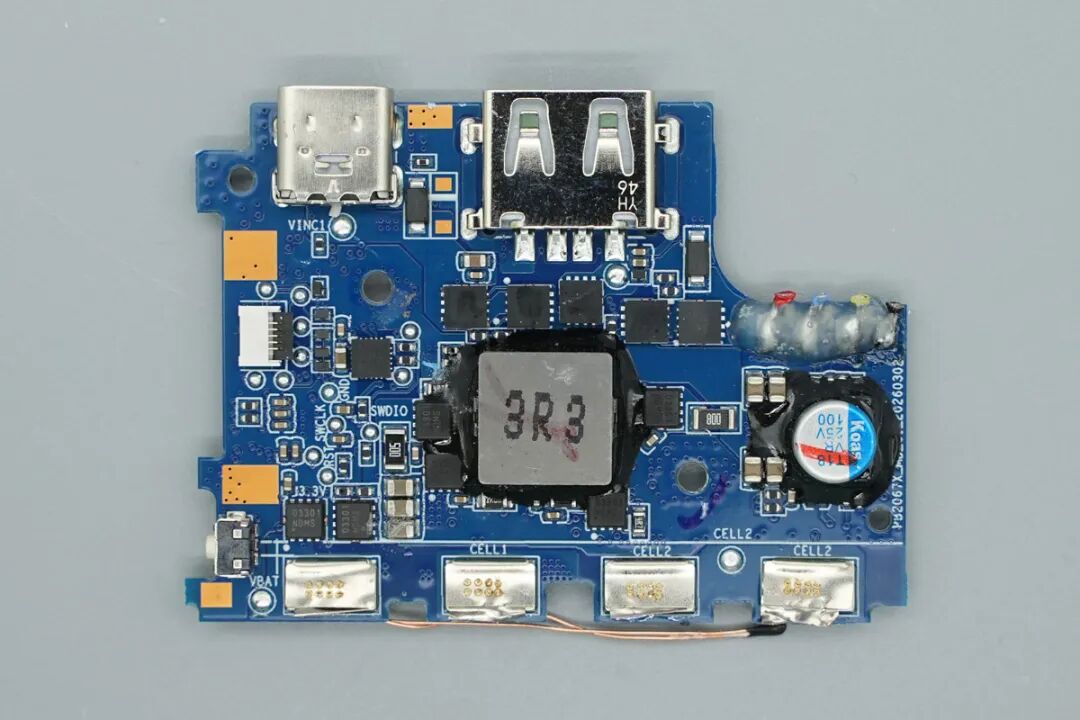

PCBA模块正面一览。主板上集成了升降压电感、升降压MOS、固态电容、锂电保护管以及两个接口母座，右侧元件打了大面积的白胶加固。

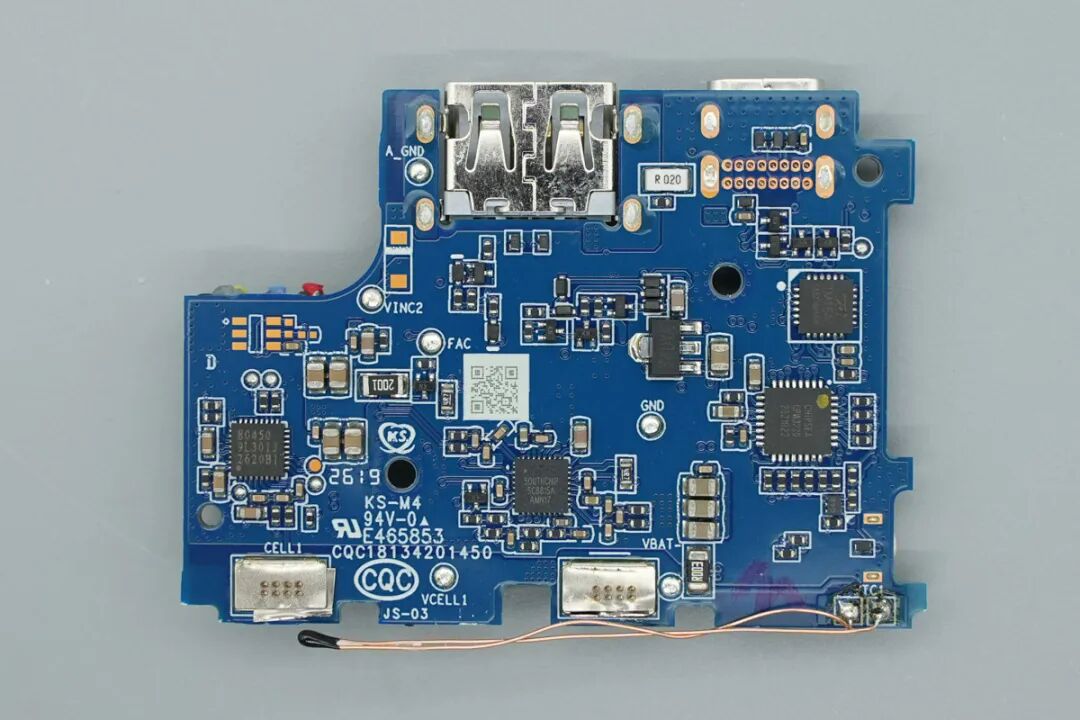

PCBA模块背面一览。背面主要焊接了升降压控制器、MCU、LED数码管驱动芯片、协议芯片、以及电池保护芯片。

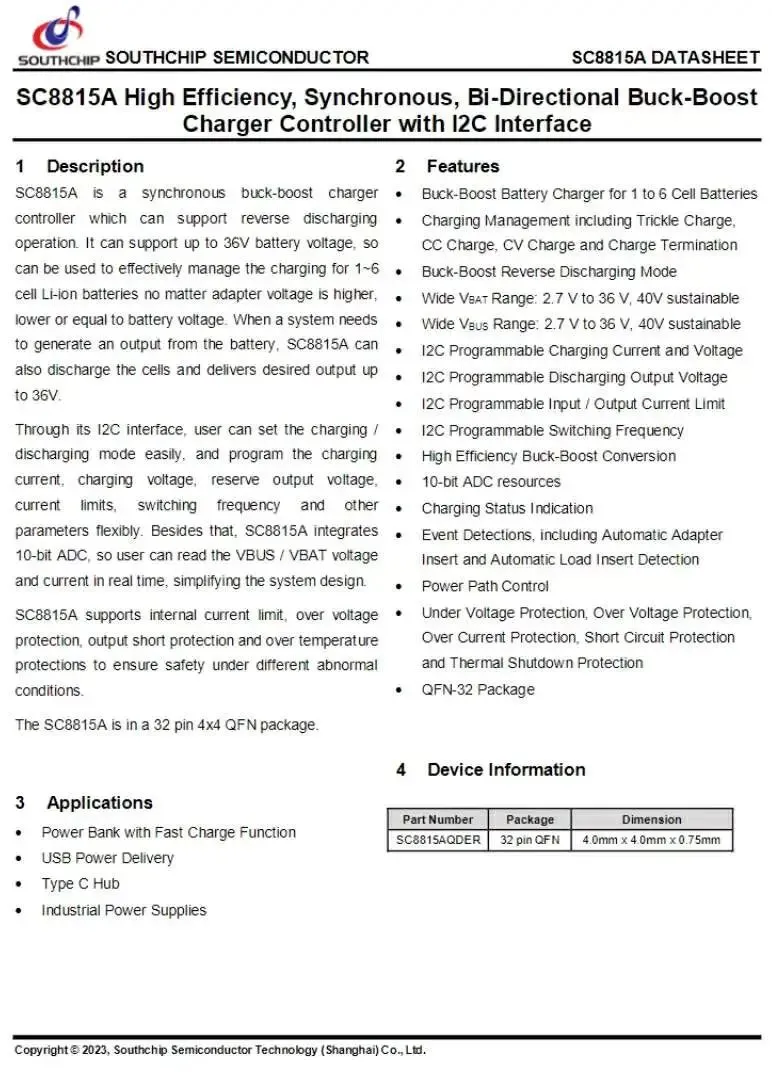

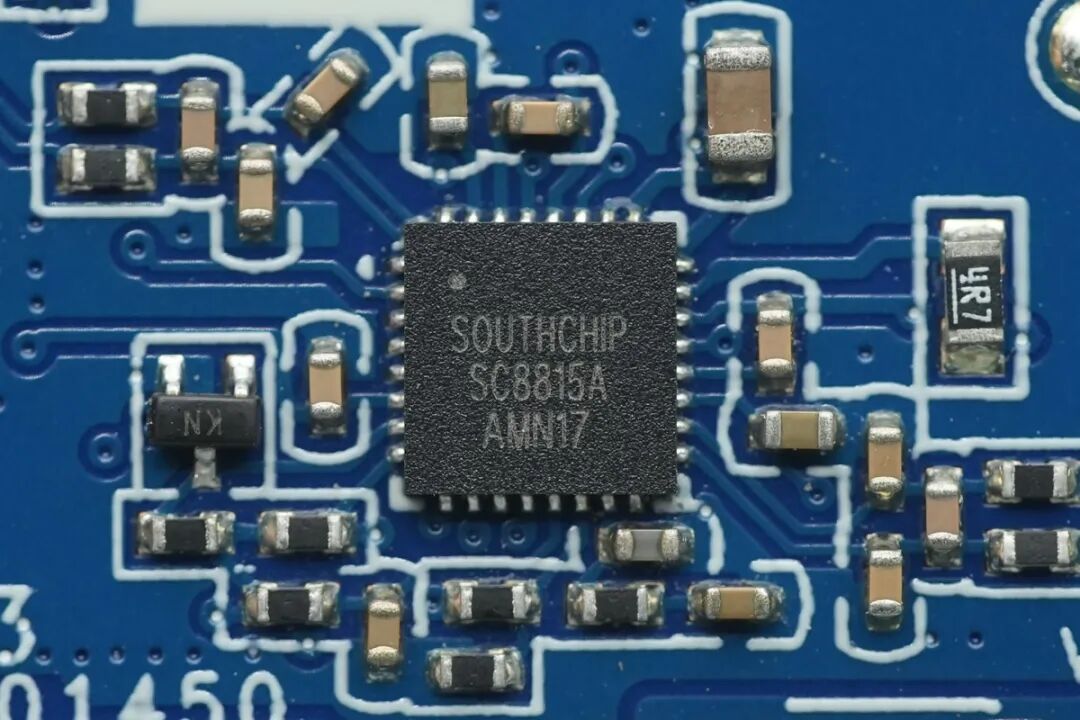

产品内置的同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口。
相关阅读：
芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。
SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

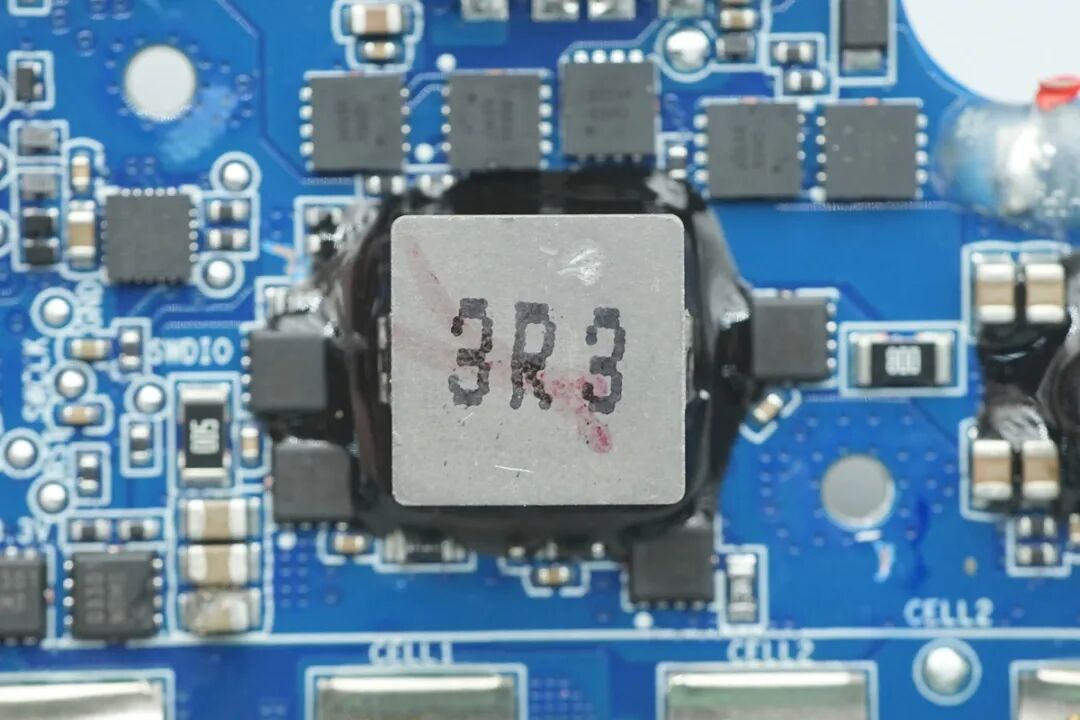

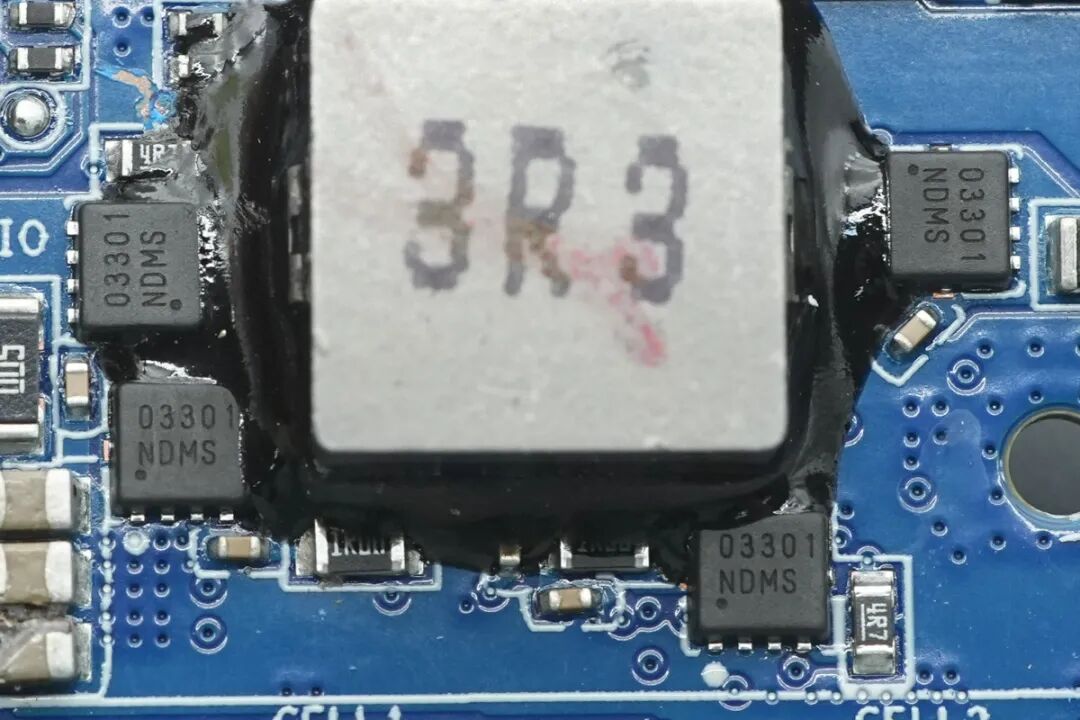

一颗3.3μH升降压电感。
四颗丝印03301的升降压MOS管。

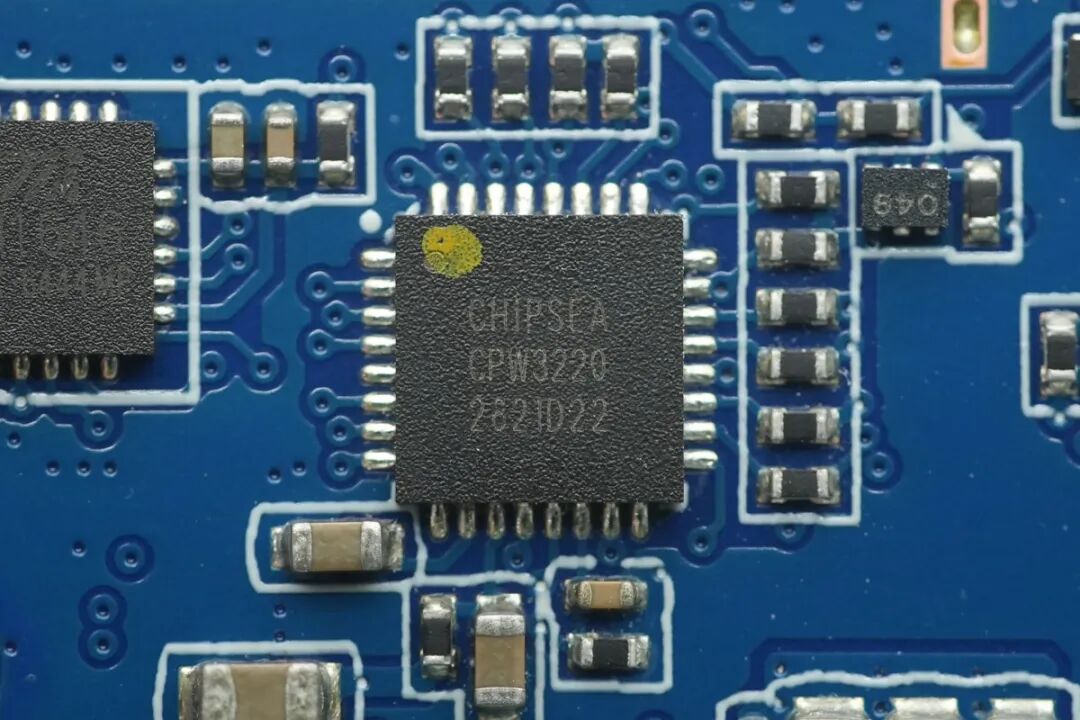

移动电源内置的协议芯片来自CHIPSEA芯海科技，型号CPW3220，是芯海科技专门为小米定制，针对移动电源应用的控制器，芯片支持两路USB-C接口协议控制，并集成多种快充协议。
通过使用芯海科技的协议芯片，可以实现单路DC-DC移动电源的快充边冲边放功能。在所连接的充电器通过移动电源为手机充满以后，自动为移动电源充电，无需分别为手机和移动电源充电，提升消费者的使用体验。
CPW3220系列是适用于电池双向应用的USB Type-C和USB PD控制器。集成了两路独立的Type-C CC和USB PD功能，Load Switch Driver，USB BC1.2。
同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性。可应用于移动电源、电动工具等领域。可轻松一颗芯片实现双Type-C口解决方案。

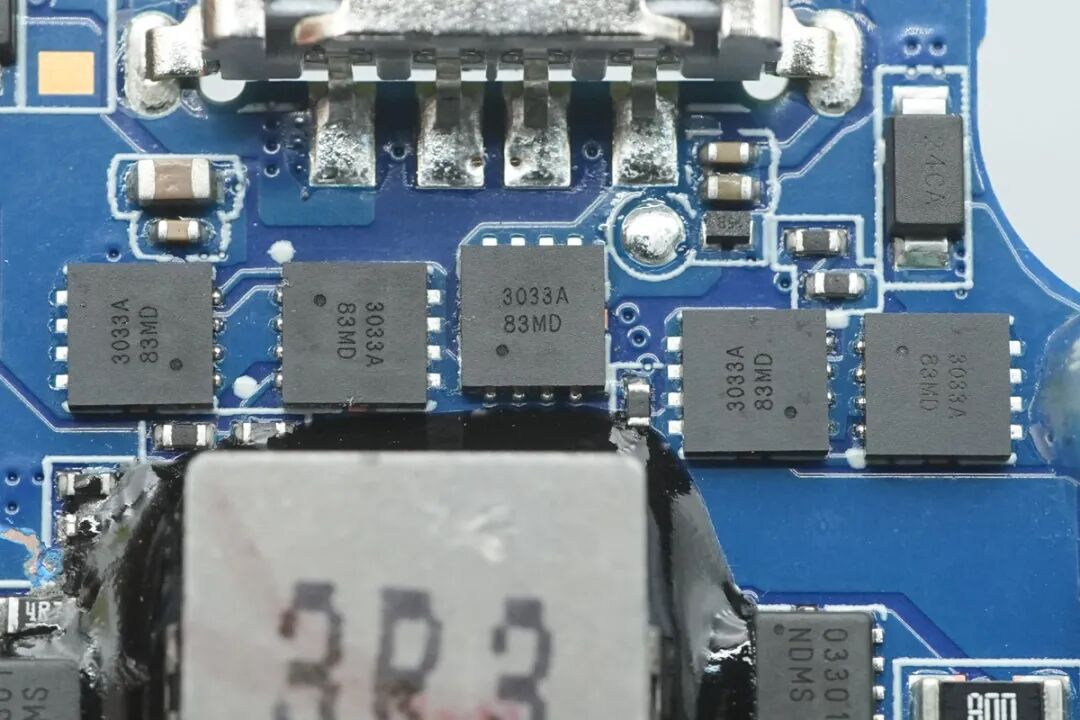

分别用于USB-C接口、USB-A接口以及USB-C自带线的五颗VBUS管丝印3033A。

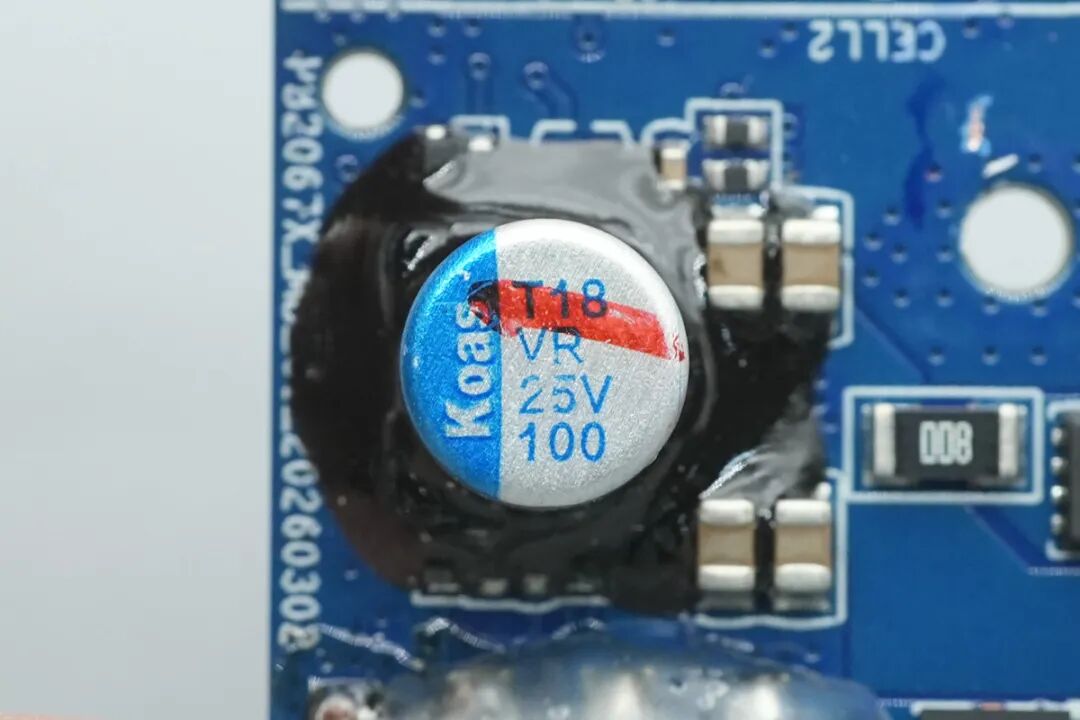

一颗固态滤波电容来自Koshin东佳，规格为25V 100μF。

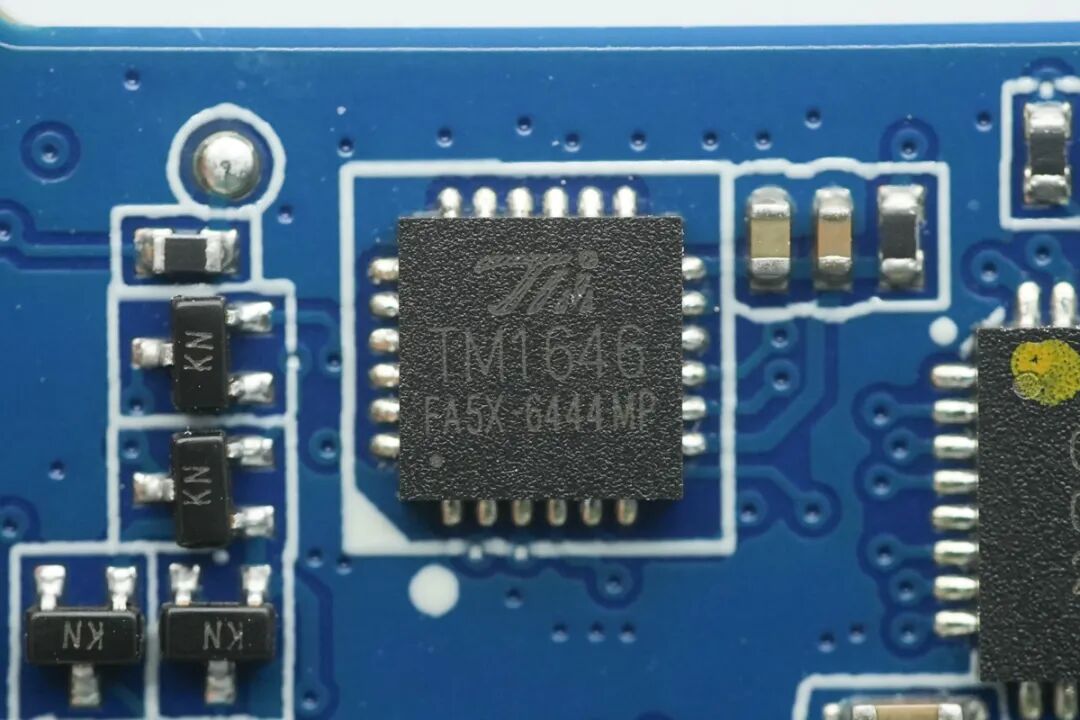

一颗LED数码管驱动芯片来自TM天微，型号为TM1646，采用QFN24封装，内部集成有MCU数字接口、数据锁存器、LED高压驱动。本产品性能优良，质量可靠，用于产品侧面的LED显示屏驱动。

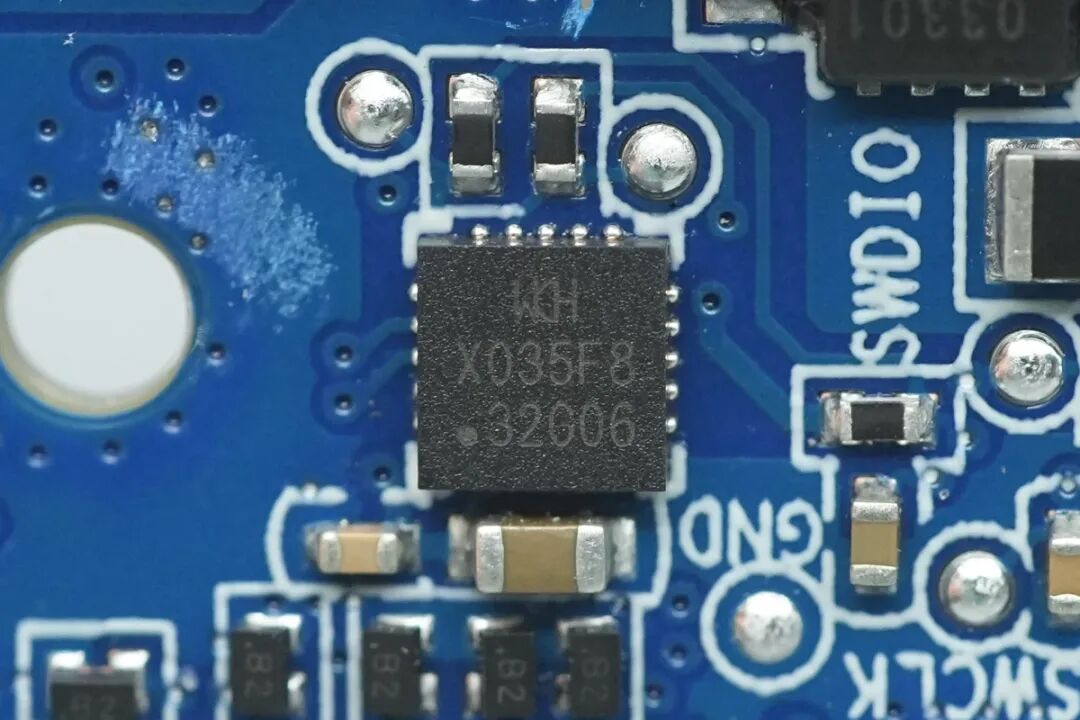

一颗用于整机逻辑控制及智能信息查询交互的MCU来自WCH沁恒，型号为CH32X035F8U6，采用QFN20封装。该芯片是基于青稞V4C内核设计的工业级微控制器，内置20KB SRAM，62KB Flash。

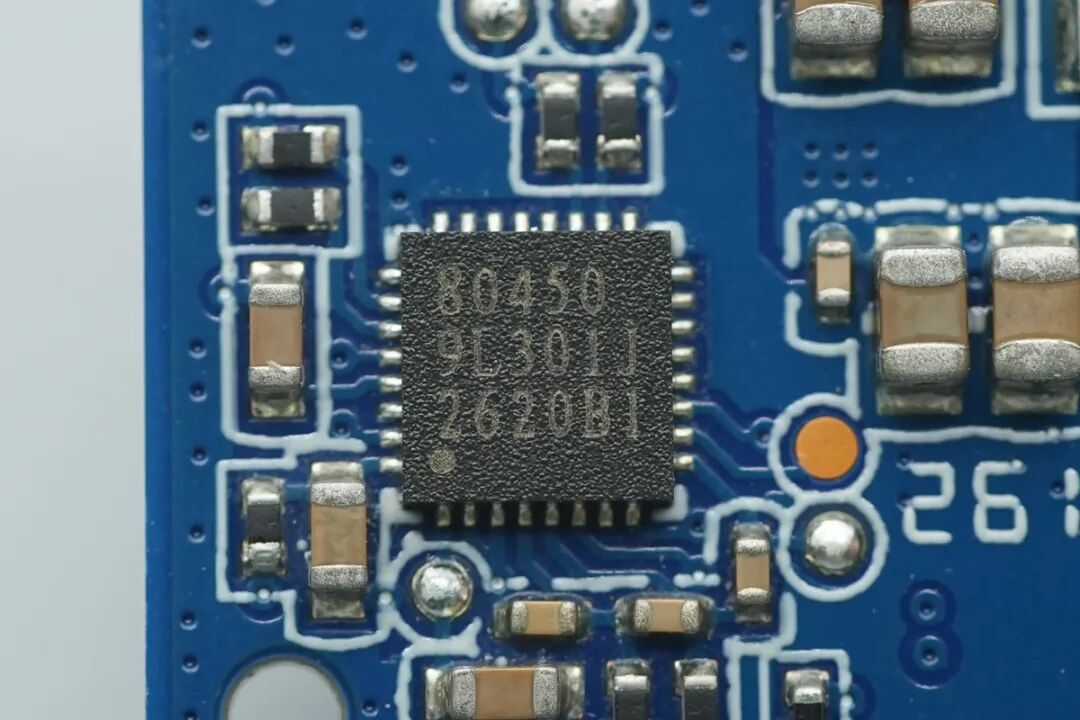

产品内置的锂电保护芯片来自O2Mirco凹凸科技，型号为BST80450，采用QFN32封装。该芯片是一款面向2~4串锂电池/锂聚合物电池组的高精度单芯片电量计与保护解决方案。
BST80450集成了32 位RISC MCU、SHA-256加密认证与双独立 ADC，支持自主充电控制和主动/被动电池均衡，可大幅降低主控MCU的负担。

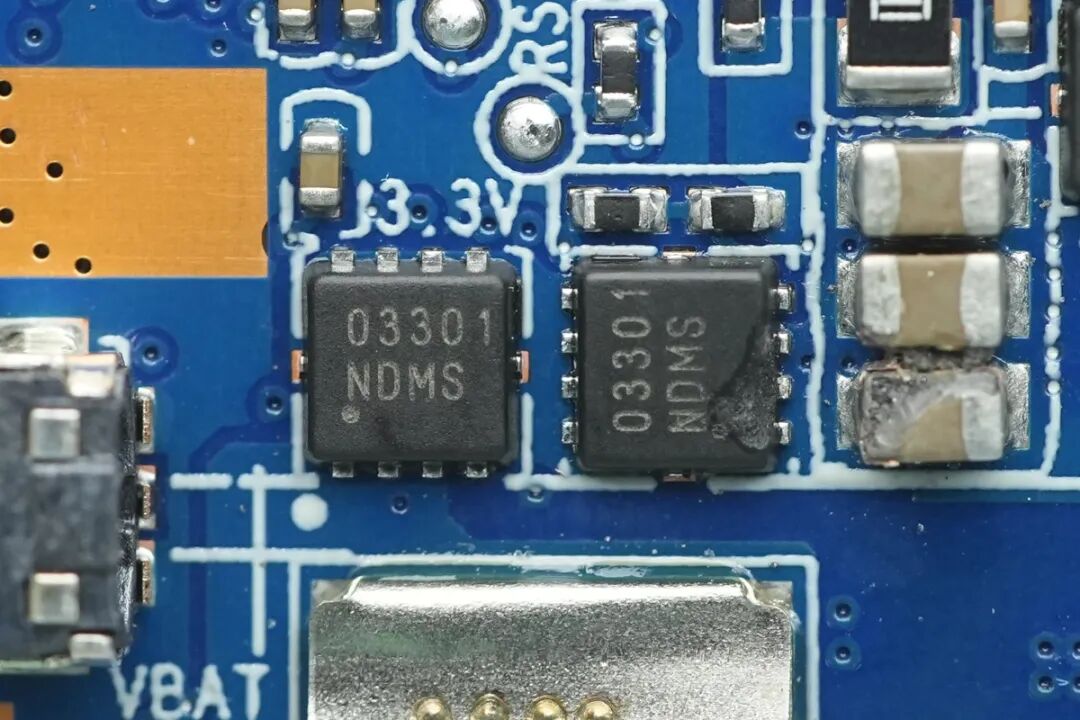

两颗丝印03301的锂电保护管。

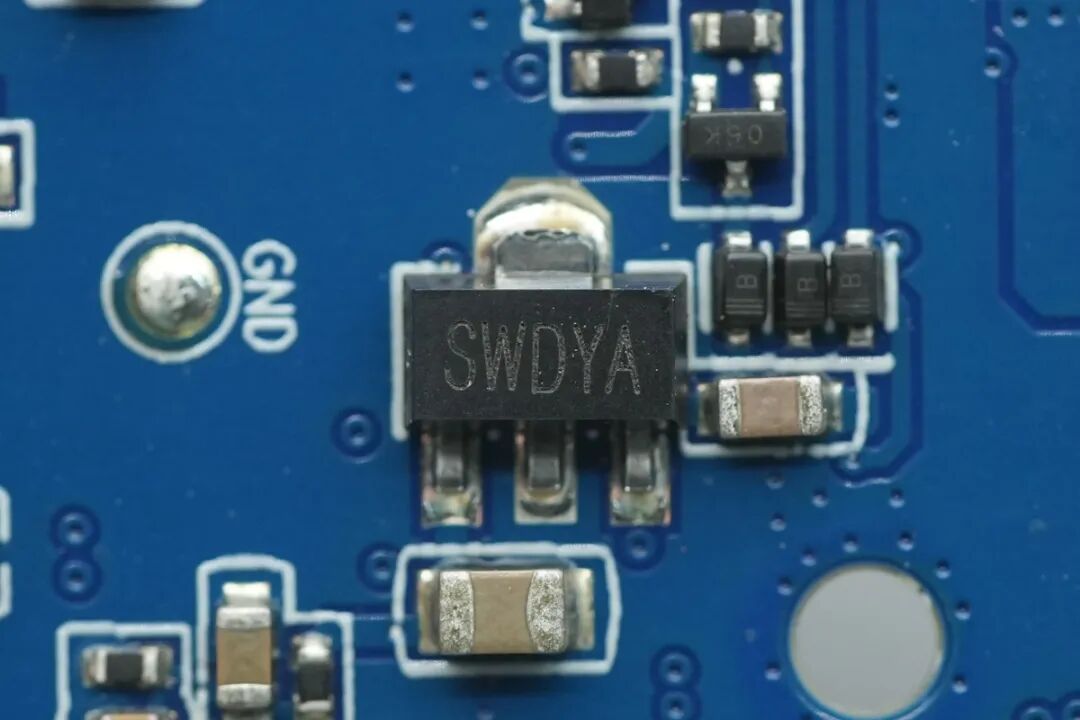

一颗丝印SWD的LDO稳压芯片。

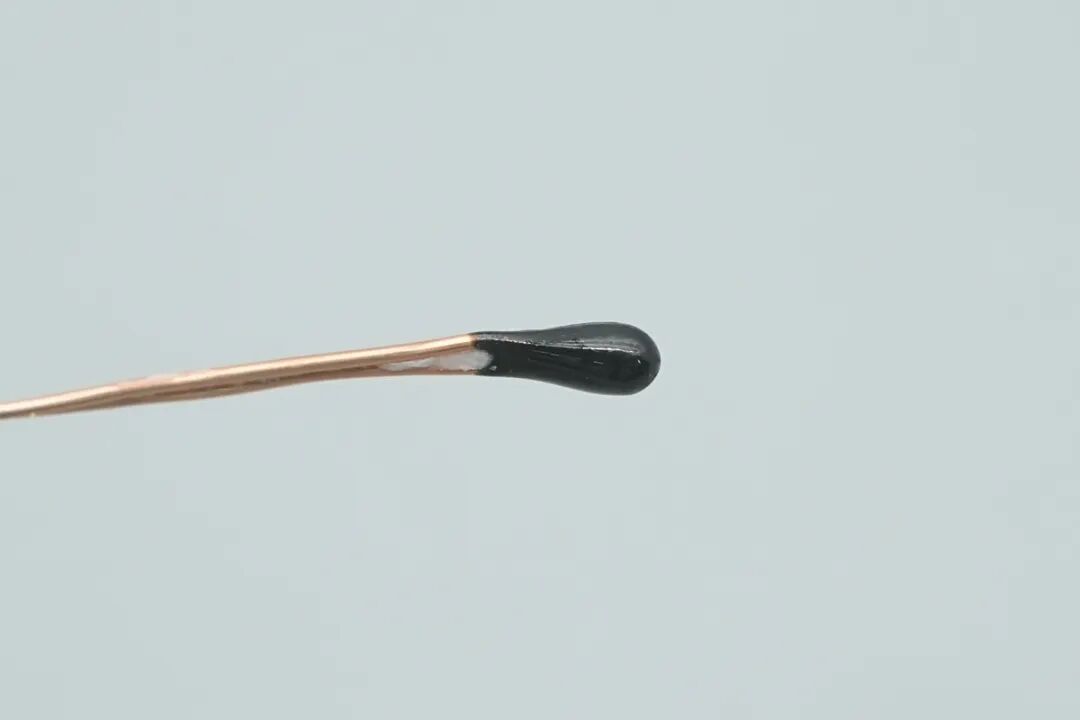

一颗NTC热敏电阻用于实时检测电池组温度。

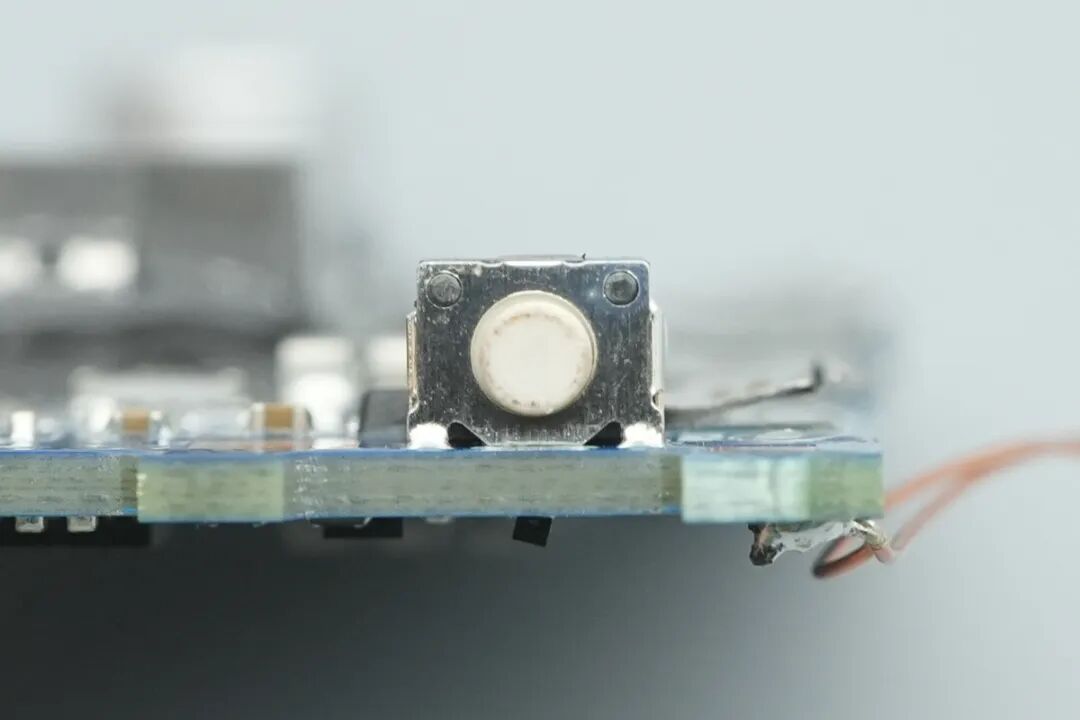

一颗电源按键开关。

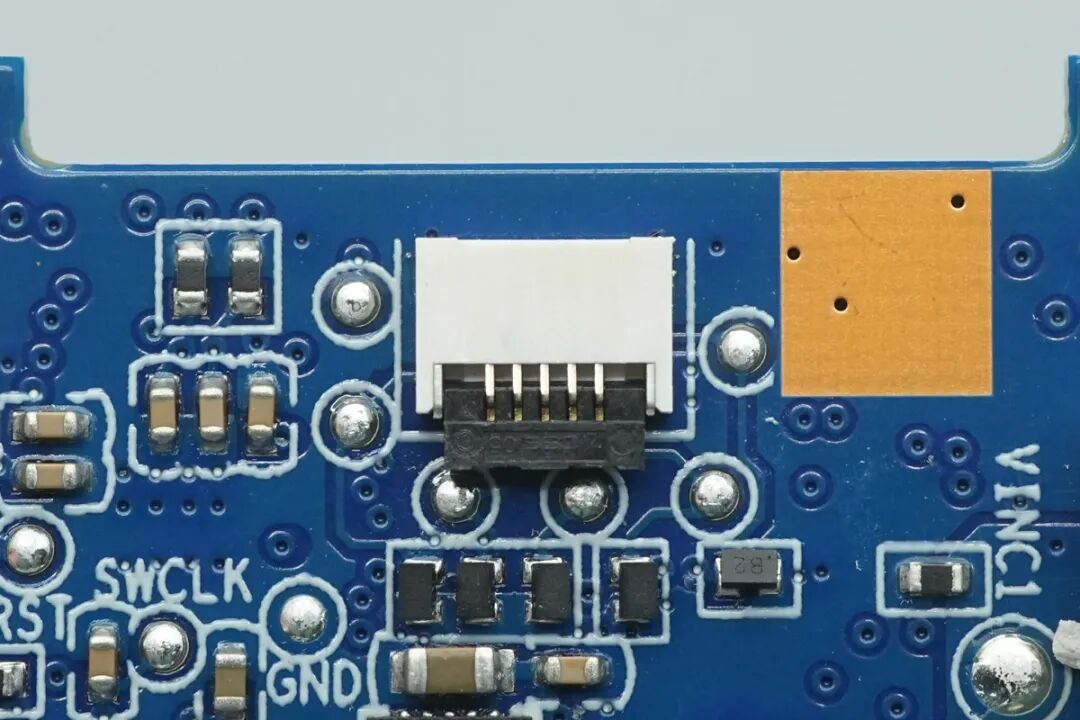

一颗用于连接LED数码管的FPC排线座。

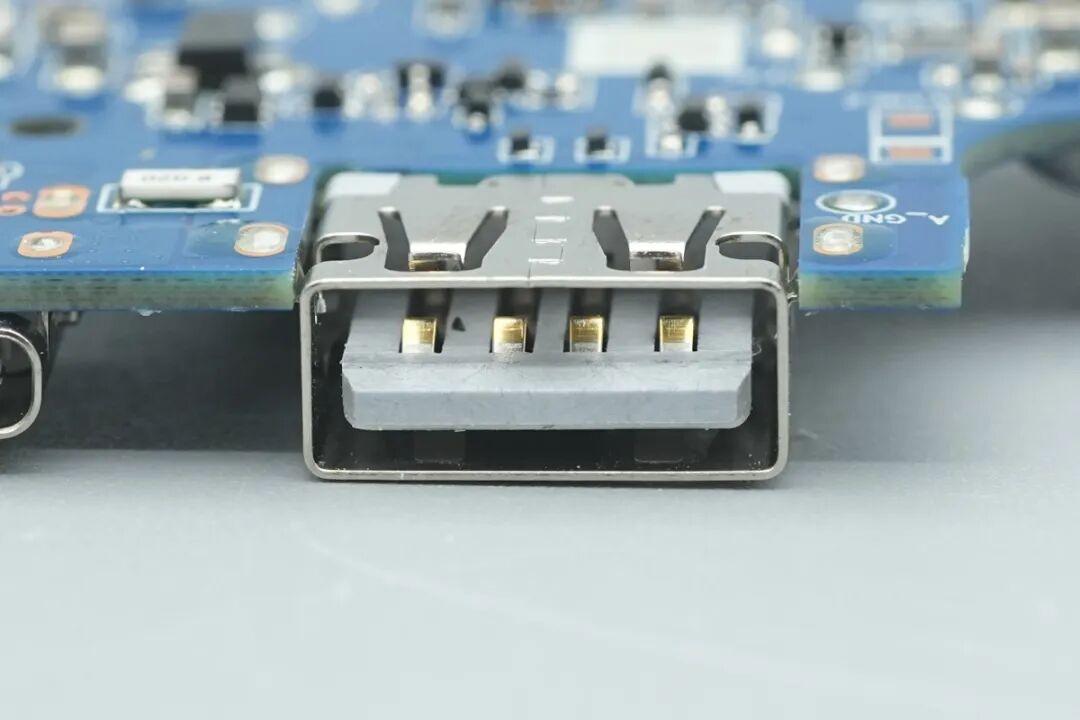

灰白色胶芯的USB-A母座。

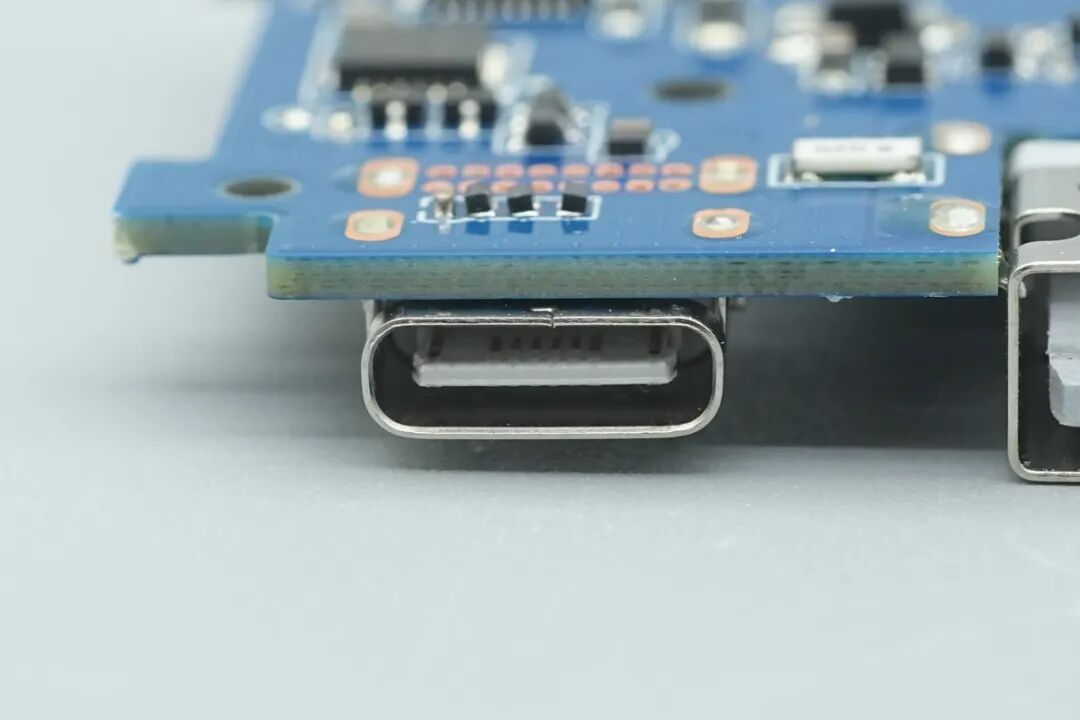

灰白色胶芯的USB-C连接座。

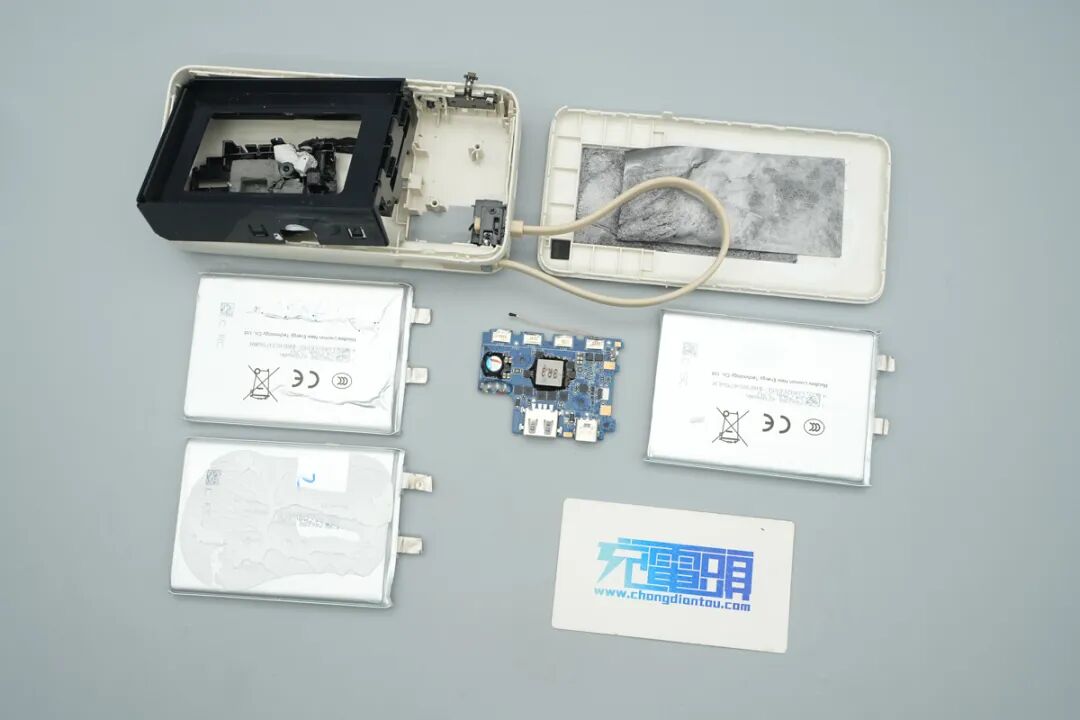

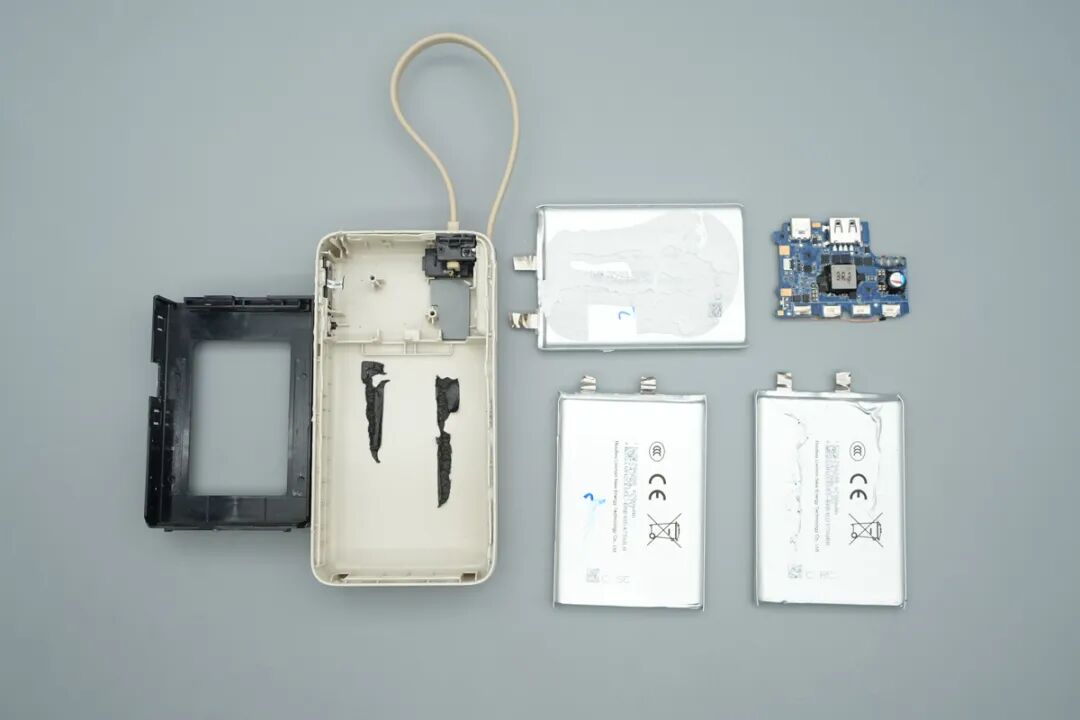

全部拆解完毕，来一张全家福。
充电头网总结

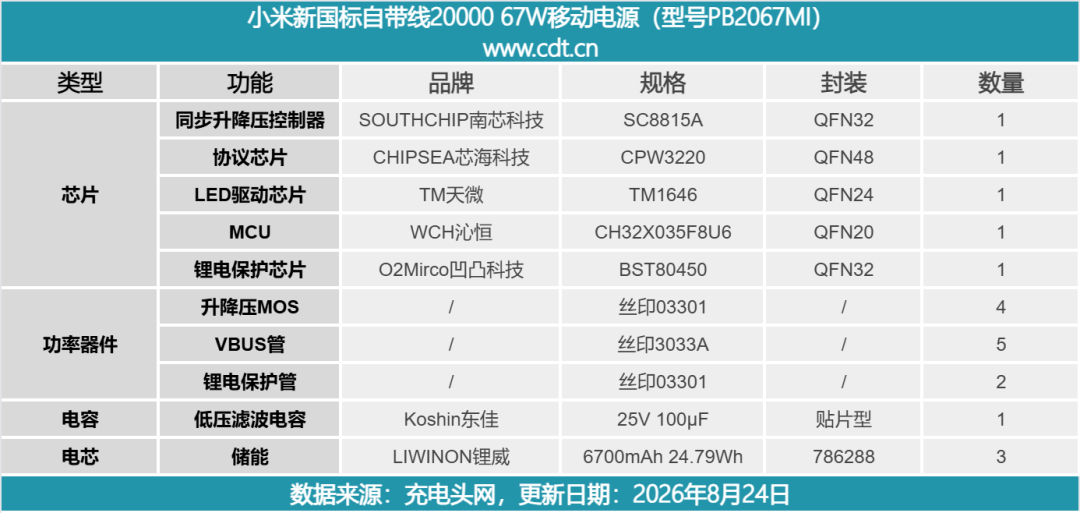

最后附上产品的物料清单，方便大家查阅。
小米新国标自带线20000 67W移动电源外观延续小米一贯的简约质感，米白色细腻抗指纹外壳配合圆润边角，手感顺滑。机身内置20000mAh大容量电池，支持最高67W快充满足日常出行需求。
充电头网拆解发现，小米这款移动电源设有3串锂威6700mAh电芯，搭配凹凸科技BST80450单芯片方案负责高精度电量计与锂电保护。
同时，产品内置南芯科技SC8815A同步升降压控制器，搭配芯海科技CPW3220协议芯片，并结合沁恒CH32X035F8 MCU实现智能数据交互，另外还配备天微TM1646驱动LED数码管。
整机内部覆盖大面积石墨散热贴纸并附有加固框架，做工扎实，实现了高功率输出与长久使用寿命。
