昨天，华为在广州举行了秋季全场景新品发布会，推出Mate XT 2非凡大师三折叠手机等系列新品。
其实，整场发布会中最引人注目的，是Mate XT 2搭载的那款新一代旗舰芯片。没错，就是——麒麟9050 Pro。
时隔六年，华为再次在旗舰手机发布会上重磅推出旗舰芯片，引起了全网广泛关注。
大家都知道，手机芯片是智能手机的核心，其性能强弱直接决定了整机的运行速度、影像能力以及功耗表现。行业里手机厂商这么多，但真正具备SoC芯片自研能力的，屈指可数。这个市场，长期由几家国际巨头垄断。
华为的麒麟芯片，是国产手机SoC芯片的重要代表。从2009年起步至今，麒麟芯片走过了十余年的风雨历程，经历了不少坎坷挫折。这不仅是一家企业的技术演进史，更是整个产业探索前行的缩影。
接下来，我们不妨花一点时间，回顾一下麒麟芯片的完整发展史。
█ 萌芽初探（2009-2013）：自研起步，蓄力破局
华为造芯，早在上世纪90年代就已经开始。
1991年，华为成立了自己的ASIC设计中心，专门负责设计芯片。当时，华为还只是一个创业仅四年，员工不足百人的小公司，资金极度紧张，一度濒临倒闭。
2004年10月，华为经过不断发展，销售额达到462亿，员工人数也达到数万人。有了一定底气的华为，在ASIC设计中心的基础上，成立了深圳市海思半导体有限公司，也就是我们现在经常说的——华为海思。
早期的华为芯片，主要应用于通信基站、交换机等网络设备领域，并不涉及手机芯片。
华为那时候的主要精力还是放在通信设备上，手机业务只是一个边缘分支。任正非曾经还一度打算卖掉手机业务，以聚焦核心的通信主业。
海思半导体成立后，华为开始布局消费电子芯片。
2008年，智能手机浪潮全面爆发，华为意识到手机终端将成为未来重要的流量入口和生态基石。于是，他们决定将手机业务提升为战略重点，并全面推进手机SoC芯片的自主研发。
2009年，华为推出首款手机应用处理器K3V1（型号Hi3611），正式踏入移动终端芯片研发领域。

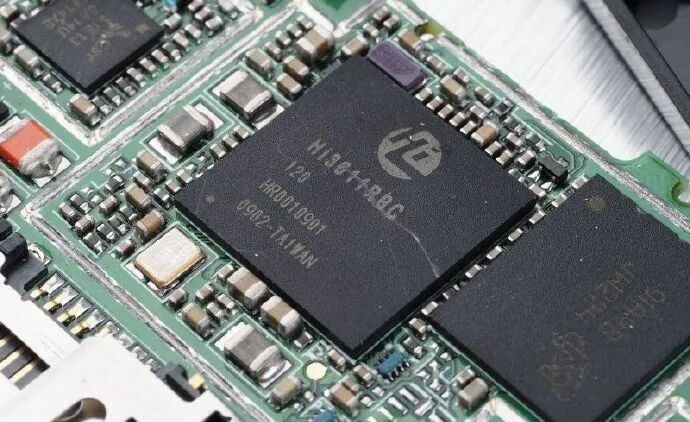

K3V1芯片
K3V1采用110nm工艺制造，基于ARM架构，主频约为460-600MHz，支持GSM/EDGE网络及部分3G功能，相比当时主流芯片工艺较为落后。
当时，这款芯片并没有在华为自有品牌手机中应用，而是主要面向中低端市场，被多家山寨手机厂商采用，用于生产低端Windows Mobile 智能手机。
K3V1虽整体性能落后、市场表现平平，却为华为积累了芯片架构设计、功耗调控、终端适配的核心经验，奠定了自研芯片的技术根基。这款芯片，成为麒麟芯片漫长征程的起点。
2012年，K3V1的迭代产品K3V2（型号Hi3620）问世。
这个芯片使用台积电40纳米制程，采用ARM Cortex-A9四核架构，是当时继英伟达Tegra 3之后第二款四核A9处理器，主频有1.2GHz、1.4GHz等版本。后来，华为还推出了改进版K3V2+（或称 K3V2E），将主频提升至1.5GHz。
K3V2芯片
K3V2搭载于华为Ascend D1、D2等机型，是华为首款规模化商用的自研手机芯片。2013年发布的华为Mate第一代，也搭载了1.5GHz版本的K3V2。
实话实说，K3V2仍然是一款“落后”的芯片。受限于当时的技术水平和经验，K3V2存在发热控制不佳、GPU兼容性差、性能偏弱等诸多短板，与同期国际主流芯片差距明显。
2011年，经任正非钦点，余承东从无线业务部门调岗，筹备接管消费者BG。2012年初，余承东正式出任华为消费者业务CEO，全面负责华为手机、终端产品业务。
余承东上任后，做了很多重要决定，比如砍掉OEM机型，只做自有品牌手机，转向高端机市场等。余承东还决定，在华为手机中坚持采用自研的芯片。这对于华为手机芯片的发展至关重要。
2013年，华为完成关键品牌升级，正式启用麒麟（Kirin）芯片品牌，推出首款正统麒麟芯片——麒麟910。
该芯片采用台积电28nm工艺制程，CPU采用4核Cortex-A9架构，主频1.6GHz。
在网络方面，芯片首次集成华为自研巴龙基带（巴龙710），完美适配4G LTE。
当时，麒麟910的主要搭载机型包括华为P6S、华为Mate 2、荣耀3C 4G版、荣耀X1、华为MediaPad M1等。
后来，2014年5月，海思发布了麒麟910的升级版麒麟910T，CPU主频从1.6GHz提升至1.8GHz，并搭载于华为P7等机型。
麒麟910的诞生，被视为海思芯片发展的重要转折点。
它成功解决了前代芯片在兼容性、功耗和发热上的问题，制程工艺追平了当时的主流水平。
搭载该芯片的华为P7、Mate2等机型，获得了良好的市场口碑，标志着华为手机品牌开始逆袭崛起，华为自研手机SoC芯片也逐步走向成熟。
█ 高速崛起（2014-2019）：迭代领跑，定义标杆
华为推出麒麟910后，很快开启了高频迭代的“快跑”模式。
2014年6月，华为推出麒麟920。这款芯片延续台积电28nm工艺，采用八核（4×A15+4×A7）大小核架构，实现了网络性能、功耗控制、运算能力的全方位升级，多任务处理和移动端影音体验大幅提升。
搭载麒麟920的华为Mate 7，凭借稳定的性能、优秀的续航表现一举爆红，助力华为高端手机市场快速突围，也让麒麟芯片获得了市场认可，彻底摆脱了“低端自研芯”的标签。
2015年11月，麒麟950重磅登场，采用行业领先的16nm FinFET+工艺，仍然采用八核（4×A53+4×A72）大小核架构，相较前代芯片性能大幅跃升，功耗显著降低，整体实力跻身全球第一梯队。
依托麒麟950的强悍加持，华为Mate 8成为年度爆款旗舰，奠定了华为高端手机的市场地位，也让麒麟芯片站稳全球高端移动芯片赛道。
除了Mate 8之外，该芯片也应用于荣耀8、荣耀V8、华为P9及P9 Plus等机型。
2017年是麒麟芯片的创新元年。
这一年的9月，麒麟970重磅问世，采用台积电10nm工艺，集成了55亿晶体管。在架构上，它依然采用8核设计，包含4个Cortex-A73大核（最高 2.4GHz）和4个Cortex-A53小核（最高1.8GHz）。
值得一提的是，麒麟970是全球首款内置独立NPU人工智能算力单元的手机SoC芯片。
它首次将人工智能算力融入移动端芯片，开创了手机AI智能运算新时代，让手机拥有了智能拍照、智能交互、算力加速等全新能力，彻底重塑了智能手机的体验逻辑。
搭载麒麟970的华为Mate 10系列，不仅引领了全球手机AI风潮，更让麒麟芯片的创新能力得到全球行业认可。竞争对手们，开始明显感受到华为麒麟芯片带来的压力。
2018年8月，华为发布麒麟980，再度实现行业突破，成为全球首款7nm工艺制程的手机旗舰SoC芯片。
相较于16nm工艺，7nm制程带来了极致的能效比，性能更强、发热更低、续航更优，同时集成自研双核NPU，AI算力再度翻倍。
麒麟980的落地，标志着麒麟芯片在工艺制程、综合性能上全面对标国际顶尖芯片，实现了从“追赶”到“并行领跑”的跨越，成为国产芯片的巅峰之作。这款芯片，还被国家博物馆收藏。
华为在当年发布的多款旗舰机型中搭载了麒麟980芯片，包括华为MateX折叠屏、Mate20RS保时捷版本、Mate20Pro、Mate20、nova5Pro、荣耀20、华为P30以及华为P30Pro等。
2019年9月，华为在德国柏林和北京同步发布了麒麟990系列芯片，采用台积电7nm+EUV工艺制程，大中小核架构（2颗A76大核、2颗A76中核、4颗A55能效），核心晶体管数量超过100亿个。
麒麟990最大的特点，就是它是全球首款集成5G基带（巴龙5000）的旗舰SoC芯片，无需外挂基带即可实现全场景5G网络适配，体积更小、功耗更低、信号更稳。
作为5G时代的标杆芯片，麒麟990系列凭借极致的集成度、均衡的性能表现，助力华为Mate 30、P40系列站稳全球5G旗舰顶端。
█ 至暗蛰伏（2020-2025）：绝境坚守，蓄力沉淀
正当麒麟芯片步入巅峰之际，外部技术封锁骤然来袭。
2019年5月15日，特朗普签署行政令宣布国家紧急状态。美国商务部BIS将华为及其70余家子公司列入实体清单，禁止美国企业向华为出口含有美国技术的产品。
这一制裁直接切断了麒麟芯片的供应链命脉，导致台积电等代工厂无法继续为华为代工先进制程芯片。华为手机在国内外市场的销售，也受到了很大影响。
2020年10月，华为发布麒麟9000，采用业界顶尖5nm工艺，8核CPU，24核GPU，双大核NPU，核心晶体管数量153亿个。
麒麟9000是华为技术积淀最深厚、综合实力最强的一代旗舰芯片，集成极致5G算力、顶级影像处理能力和AI算力，综合性能稳居全球第一梯队。
麒麟9000还有两个变种版本，分别是9000E和9000L，主要面向中端机型或特定市场。
麒麟9000是一款非常优秀的芯片，但受限于外部制裁，成为无法量产的“绝唱之作”，仅少量搭载于华为Mate 40系列、Mate X2等机型。
随着库存芯片的逐步消耗，华为高端机型一度陷入“无芯可用”的困境，麒麟芯片正式进入蛰伏期。
在这期间，华为没有解散芯片团队，也没有停止芯片研发迭代的脚步。面对技术封锁与供应链限制，华为一直在研究芯片架构优化、底层技术自研、国产化技术替代，持续打磨芯片设计能力，补齐技术短板。
在芯片制造与材料领域，华为也积极联合国内芯片半导体产业链伙伴，在EDA工具、半导体设备、关键材料等环节展开深度攻关，试图冲破壁垒。
被制裁后，华为全面转向国产工艺，CPU/GPU全部自研（泰山CPU、马良 Maleoon GPU），旗舰不再使用ARM公版架构，代工合作伙伴转向中芯国际。
2023年8月29日，华为Mate60 Pro在没有召开发布会的情况下直接开售，引起了业界轰动。该手机搭载的不是老麒麟9000库存，而是华为被制裁之后回归的第一款国产流片麒麟旗舰芯片——麒麟9000S。
当时，华为并未公开完整麒麟9000S的官方参数，芯片信息都是来自于第三方拆解、评测。根据信息汇总，芯片基于中芯N+2（等效7nm）流片，部分自研IP（GPU马良910，CPU部分定制改造），属于过渡一代。
2023年12月，华为nova12系列搭载麒麟8000芯片低调上市。
这是一款中端芯片，仍然采用ARM公版架构，中芯N+2，集成巴龙5G基带，主要为了补齐华为中端5G芯片缺口。
2024年4月，华为低调推出麒麟9010。
该芯片采用8核12线程设计，具体为1颗2.3GHz自研超大核+3颗2.18GHz自研大核+4颗1.55GHz ARM Cortex-A510小核，集成马良910（Maleoon 910）图形处理器，主要搭载在华为Pura 70系列上。
2025年底，华为Mate 70 Pro+带着麒麟9020悄然上市，基于中芯N+2（等效 7nm）国产流片，集成巴龙5G-A基带+双向卫星消息。
相较于前代麒麟9010，麒麟9020做出了重要改进——摒弃了传统的ARM小核设计，转而采用华为自研的泰山小核。
GPU方面，从上一代的马良910升级至马良920，性能提升幅度超过25%。
网络方面，麒麟9020集成了巴龙6000基带。它是行业第一个支持3GPP R18标准的5G-A移动SoC。
因为受限于工艺制程，麒麟9020为了集成更多计算单元、更大缓存、更强基带，只能扩大了硅片面积。根据TechInsights的裸片测量结果显示，它的总面积比麒麟9010多了15%，几乎是麒麟8000的两倍。
不管怎么说，作为华为海思第一款完全自研“泰山CPU+马良GPU”的手机SoC，麒麟9020标志着华为在核心架构自主化道路上迈出了关键一步，为后续旗舰芯片的全面突围打下了基础。
2025年11月25日，华为发布Mate 80系列/Mate X7，麒麟9030亮相。
麒麟9030芯片是海思第二代完全自研架构旗舰，采用泰山V3 CPU+马良935 GPU，中芯N+3（等效接近5nm，DUV多重曝光，无EUV），集成巴龙7650基带。
这个9030系列包含标准版麒麟9030和满血版麒麟9030 Pro两种型号。后者是1+4+4九核，前者是1+3+4八核，砍掉了一颗性能中核。
后来，华为还推出过一个9030S，属于良率屏蔽版，频率下调，性能缩水，用于低配机型。
据华为官网显示，华为Mate 80 Pro 12GB版搭载麒麟9030芯片；华为Mate 80 Pro 16GB、华为Mate 80Pro Max、华为Mate 80 RS非凡大师、华为Mate X7全系搭载麒麟9030 Pro芯片。
█ 涅槃归来（2026至今）：破局重生，再启新章
如今，历经六年蛰伏蓄力，华为麒麟芯片终于迎来一次重磅回归。
华为全新发布的麒麟9050 Pro芯片，是全球首款落地“韬定律”的旗舰芯片。
“韬定律”于2026年5月首次由华为半导体业务部总裁何庭波提出，其中的关键创新就在于“逻辑折叠”。
所谓逻辑折叠，即在单芯片内将逻辑单元分层排布，如同从平层升级为复式，内部增设垂直互联通道，信号传输路径更短、时延更低、性能更好。
这一技术路线的核心思路，是以“时间缩微”替代传统芯片的“几何缩微”——不依赖EUV光刻机，依托现有DUV光刻机完成逻辑单元垂直堆叠，让成熟制程实现对标先进制程的性能表现。
在“韬定律”、逻辑折叠技术的加持下，麒麟9050 Pro与麒麟9030 Pro处于同一制程节点，但晶体管密度从每平方毫米约1.55亿颗提升至约2.38亿颗，涨幅高达55%。
在性能对齐的条件下，与平面工艺的前代产品相比，麒麟9050 Pro在真实负载测试中：NPU功耗降低66%、GPU功耗降低58%、CPU性能核功耗降低41%。
在架构设计、能效控制、影像算力、AI智能运算、折叠屏适配优化上，麒麟9050 Pro实现了全方位升级，兼顾极致性能与超低功耗，完美适配新一代折叠旗舰的高端体验需求。
麒麟9050 Pro的问世，不仅印证了华为从未中断的芯片研发实力，更释放出国产高端芯片自主可控的重磅信号。国内芯片半导体产业坚持不懈的追赶，已经开始显露出成果。我相信，后面一定会有更多的惊喜出现。
█ 结语
从初代K3V1的蹒跚起步，到麒麟9000的巅峰绝唱，再到麒麟9050 Pro的涅槃重生，十余载风雨砺芯路，麒麟芯片走过了一条布满荆棘却始终向上的成长之路。
作为旁观者，我为麒麟芯片感到高兴。我们也许不一定选择华为手机，但应该支持麒麟芯片。麒麟芯片的存在，不仅对华为有意义，也有中国半导体产业有意义。甚至我们也可以说，对中国科技自立自强有意义。
如果我们完全放弃手机SoC自研，那么整个产业生态将彻底受制于人，不仅失去议价权，更可能在关键时刻面临断供风险。
其实，我们也可以看到，除了华为之外，小米、vivo、OPPO等也在做芯片自研，有的是SoC，有的是专项协处理器，有的成功，有的不太顺利，也有的已经失败。
我觉得，所有的尝试都是值得尊重和支持的。成功当然最好，失败也不应被嘲笑。正是这些前赴后继的探索，为中国半导体产业积累了宝贵的经验与人才，也为未来的突破奠定了坚实基础。
芯片是信息时代的基石，也是大国博弈的焦点。
真心希望国内半导体产业能够再接再厉，脚踏实地，持续创新，最终实现全面赶超。只有彻底掌握了尖端芯片的全套技术，才能赢得科技竞争的主动权，确保我们在数智时代浪潮中始终立于不败之地。
