【IC Coder真实案例】约1小时跑通五阶段，AI自主操控Quartus完成卫星SDR下变频

约 1 小时，完成卫星 SDR 下变频项目的五阶段工程执行。 接手已有 IP，开发应用 RTL，生成验证环境，自主定位并修复集成问题，调用 Quartus 完成综合、布局布线与 SOF 生成，最后整理工程成果。这次，IC Coder 把这些工作连续做完了。

懂通用编程，并不等于能做好 FPGA 工程。困难往往藏在代码之外：采样相位是否与握手同步，定点运算是否保留边界值，上电未知态是否影响自检，验证环境能否真正发现错误，以及源码、器件与约束能否进入同一条 EDA 实现流程。这些专业细节，决定 AI 能否把项目真正推进下去。

面对这类任务，通用 Agent 同样需要跨过硬件语义、验证方法与 EDA 协同的专业门槛。IC Coder 的产品优势，是将 FPGA 领域专用模型、工程上下文与原生 Harness 协同起来：理解硬件设计，执行工具，分析反馈，并把发现的问题继续修复到通过。

本案中，工程师用五段提示词定义五个阶段，IC Coder 自主执行每个阶段的开发、验证与工具操作。从发现问题到修改代码，再到重新运行验证，本次集成排错由 IC Coder 自主完成。 这正是面向复杂 FPGA 项目的 AI Agent 应有的工程能力。

如希望使用或者采购该工具产品，

请扫码填写需求信息

项目团队估算，同等工程范围采用常规人工开发至少需要 20 小时；本次 IC Coder 五阶段执行合计约 61 分钟，工程推进效率约 20 倍。

本次约 61 分钟的执行覆盖整个工程链条：读取资料、理解既有 IP、编写 RTL 和 TestBench、运行仿真、分析错误、修改复测、调用 Quartus，以及汇总交付文件。开发者交给 IC Coder 的是一项工程任务，得到的是相互衔接的代码、验证结果与器件配置产物。

五个阶段依次完成：基线复现与需求冻结 → 应用数据通路与自检 → 自主运行顶层与集成仿真 → Tcl 工程构建与配置文件 → 工程验收与成果汇总。IC Coder 通过 HANDOFF 连续承接工程状态，让每一步产物成为下一步工作的基础。

快速完成开发的同时，把验证与问题修复一起做完。 这让效率提升落实到完整研发任务，而不仅是某一段代码的生成速度。

IC Coder 是面向 FPGA 研发的智能开发与验证平台，核心由 IC Coder 模型（FPGA 领域专用微调模型）+ IC Coder Harness（FPGA 原生 Harness） 构成。

IC Coder 模型面向接口协议、状态机、时钟复位、定点位宽、可综合性和验证语义开展分析，让需求中的硬件规则落实到设计与代码。

IC Coder Harness持续组织项目资料、任务状态与工程文件，执行文件读写、终端命令和 EDA 调用，再把日志、报告与波形反馈给模型。模型负责理解与判断，Harness 将判断转化为工程动作，共同支撑持续开发和自主 Debug。

图 1  模型与 Harness 协同，连接工程理解、工具执行与结果反馈。

围绕实际研发，IC Coder 的能力覆盖六个方面：

图 2  IC Coder 产品能力全景，从需求理解到工程交付。

IC Coder 把 FPGA 工程中的专业上下文和工具协同放在产品核心。器件与约束参与设计，验证结果驱动修改，工程产物支撑交付。开发者可以围绕研发目标组织工作，将反复查资料、切换工具、整理结果和跟进排错的任务交给 IC Coder 持续执行。

如希望使用或者采购该工具产品，

请扫码填写需求信息

本案面向卫星软件无线电（SDR）接收前端，实现固定数字下变频：把数字中频输入转换为较低速率的 I/Q 数据。目标器件为 Cyclone IV E EP4CE22F17C6，采用 50 MHz 单时钟。

工程师提供既有 CIC 内核、接口与定点规则、黄金数据、约束和工具入口。IC Coder 首先读取项目说明与阶段任务，核对工程资产，复现既有基线，确定后续应用开发的输入、输出和验收要求。

图 3  IC Coder 接收阶段任务，自主读取项目与工具链资料。

复用部分来自 Alex Forencich 开源项目 verilog-dsp 的 MIT 许可 CIC 子集。IC Coder 保留原内核，检查来源、许可与资产哈希，并完成基线复现；随后将新增开发集中在 ddc_engine 应用核、demo_bist 自检模块、demo_top 顶层及对应 TestBench。

同时，IC Coder 核对本地 Quartus 的版本与器件支持，完成最小探测工程编译，再将应用接口和定点规则固定到设计说明中。已有工程资产与本地工具环境，从一开始就进入同一项开发任务。

这使开发者能够直接利用已有 IP、测试数据和工具脚本继续研发，减少工程接手与环境排查的重复投入。

图 4  阶段一完成：基线复现、Quartus环境验证与设计要求确认。

DDC 的核心链路是“混频、滤波、抽取”，落到 FPGA 上，每个数据位和握手周期都影响结果。IC Coder 按工程定义生成完整通路：16 位有符号输入 → 17 位符号扩展 → fs/4 四相混频 → I/Q 两路三级 CIC → 8 倍抽取 → 算术右移 9 位并饱和 → 32 位 I/Q 输出。

I 路混频系数按 +1、0、-1、0 循环，Q 路按 0、-1、0、+1 循环。IC Coder 用选通与取负落实固定混频，避免引入通用乘法器，并让 26 位 CIC 结果经过有符号缩放与饱和后输出各 16 位 I、Q。

这里体现出的专业能力，首先是 让采样相位跟随实际接收的样本。只有 s_valid 与 s_ready 同时有效，相位才前进；输入停顿时，相位保持。IC Coder 将这个规则写进 RTL，避免数据流出现空隙时混频系数与样本错位。

其次是处理 -32768 取负的位宽边界。signed16 的最小值取负得到 +32768，超出原位宽范围。IC Coder 先扩展到 17 位，再执行取负，保留极值数据。

输出端同样体现定点与接口处理能力：有符号算术右移后执行 signed16 饱和，I 放在高 16 位、Q 放在低 16 位；遇到下游背压时，继续保证待发送数据稳定和 I/Q 配对一致。

图 5  本案 DDC 数据通路：混频、抽取、定点处理与握手协同。

IC Coder 将算法、位宽与接口行为一起实现。 对 FPGA 项目而言，这种跨越算法与 RTL 细节的理解，直接影响后续验证和器件实现的质量。

图 6  IC Coder 自主审查混频、扩位、饱和与握手实现。

RTL 完成后，IC Coder 继续生成 tb_application，实例化真实 ddc_engine，调用 Icarus Verilog 运行应用仿真。验证环境读取工程中的输入与独立黄金数据，在每次输出握手完成时比对 32 位 I/Q。

六组信号覆盖零值、直流、fs/4 音调、有符号边界、偏移音调和确定性锯齿。每组 2048 个输入、256 对输出，共 1536 对 I/Q 全部逐值一致。 启动瞬态也纳入检查，按既有 CIC 的实际流水行为对齐。

除了逐值比对，IC Coder 还在验证环境中加入错误定位信息：一旦出现不一致，TestBench 会记录场景、索引、实际值和期望值，为后续自主排查提供直接线索。

在数据值检查之外，IC Coder 继续执行输入插空、输出背压、运行中复位和有符号边界专项检查，验证传输与状态行为。最终 D01—D04 均返回 errors=0，日志给出 APPLICATION PASS。

生成设计之后继续生成测试、执行仿真并检查结果，让开发者拿到的不只是 RTL 文件，还有已经运行过的验证环境和测试数据。

图 7  阶段二完成：应用RTL与自检通过，1536对I/Q逐值一致。

这一阶段最能体现 IC Coder 的自主 Debug 能力。应用核通过后，它继续生成 demo_bist 与 demo_top，构建复位后自动产生输入、驱动真实 DDC、比较输出并上报状态的顶层自检工程。

首次集成仿真失败，日志报出 10 个检查错误。IC Coder 自己读取失败日志，追踪复位状态和测试等待过程，并将问题定位到上电未知态与等待逻辑。

这类问题涉及 Verilog 四态逻辑、复位初始化和 TestBench 执行时序：信号在上电时可能处于 X，测试程序对这个状态的处理又会影响后续检查。只看代码是否能编译，无法替代对运行行为的分析。

IC Coder 先为顶层复位寄存器与计数器补上明确初值，再次调用仿真，错误数从 10 降到 8。它继续追查，发现 while (!done) 在 done 仍为未知态时会使等待逻辑提前退出。

随后，IC Coder 将两个实例的等待条件改为 done !== 1'b1，等待完成信号明确成为 1，再开展结果检查。第三次运行，正常实例与错误注入实例均得到预期判定，返回 INTEGRATION PASS。

从失败日志到根因定位，从 RTL 与 TestBench 修改到复测通过，这一轮排错由 IC Coder 自主推进。 开发者无需逐个指出报错背后的代码位置，再代替 Agent 完成修复。

图 8  IC Coder 连续定位并修复问题，三次集成仿真最终通过。

更进一步，IC Coder 对照任务要求审查自检状态机时，主动发现：收尾逻辑只检查 256 个输入是否接收完毕，还应等待 32 对输出全部完成。它将完成条件修正为 输入全部接收且输出全部完成，让事务结束与真实传输过程一致。

既能跟进已经暴露的错误，也能主动检查状态机中的潜在逻辑缺口。 这种深入到信号状态与事务时序的排查，正是复杂 FPGA 开发需要的工程判断。

IC Coder 在集成 TestBench 中同时运行正常实例与可控错误注入实例，使用相同的真实 DDC 数据通路，检查自检逻辑是否具备准确的判定能力。

正常实例接收 256 个输入、比较 32 对输出，最终 pass=1、fail=0、errors=0。注错实例将索引 6 的一项期望值最低位翻转，最终 pass=0、fail=1、errors=1，准确识别这一处不匹配。

图 9  IC Coder 修正等待逻辑后重新运行仿真，核对正常与注错实例的结果。

从正向数据通过，到可控错误被检出，IC Coder 把比较、计数与状态上报都纳入了验证。最终器件工程采用正常配置的 demo_top 自检顶层。

图 10  阶段三完成：自主修复集成问题，正负向自检与波形检查通过。

IC Coder 还读取 integration.vcd，核对计数与状态之间的关系：正常实例在 6.29 μs 收齐 32 对输出，6.43 μs 接收完 256 个输入，6.47 μs 置位完成与通过标志。

图 11  真实 VCD 事件显示，输入与输出均完成后置位通过标志。

让使用更放心，靠的是把验证真正运行起来。 IC Coder 在本案中完成日志排错、代码修复、正负向验证与波形核对，用具体结果支撑每一次“完成”。

完成开发与仿真之后，IC Coder 直接调用本地 Quartus，把真实应用源码推进到器件实现。调用 EDA、检查报告并生成配置产物，本身就是 IC Coder 的工程执行任务。

在前期环境核验中，IC Coder 已确认 Quartus 18.0.0 Build 614 Standard、Cyclone IV E 器件支持及本地可执行入口，并完成探测工程编译。

图 12  IC Coder 自主核验 Quartus 版本、器件与构建环境。

进入应用实现后，它组织源码集合、顶层模块、QPF/QSF 工程和 SDC 约束，生成 sources.tcl、build.tcl、report_export.tcl 三个入口，通过 python tools/quartus18.py application 调用 quartus_sh，执行实际构建并读取报告。

图 13  IC Coder 组织 Tcl 构建流程，核验源码、报告与 SOF 产物。

Quartus 随后完成 Analysis & Synthesis、Fitter、Timing Analyzer 与 Assembler 等流程。真实 DDC 与 BIST 顶层共同参与器件实现，构建结果为 0 个错误、17 个警告，最终使用 593 个 LE、472 个寄存器，片内存储位、嵌入式乘法器和 PLL 使用量均为 0。

配置装配生成 704,008 字节 demo.sof。IC Coder 同步收集资源、时序和编译报告，核对工程层级、源码与交付副本，使生成的文件能够对应到本次实际构建。

图 14  阶段四完成：Quartus 编译成功，生成真实应用 SOF 与实现报告。

这一步把 AI 的执行范围推进到专业 EDA 工程：读取工具环境，组织约束与输入，运行构建，检查输出，形成原生工程和配置文件。从 RTL 到器件配置，IC Coder 把开发与 EDA 执行连续衔接起来。

工程完成后，IC Coder 继续核对源码版本、许可、约束、波形和阶段记录，检查应用仿真、集成验证与 Quartus 构建中共有 RTL 的哈希一致性。开发、验证与实现的版本由此能够沿同一条工程记录追溯。

图 15  IC Coder 自主核对复用IP、源码归属与工程资产一致性。

最终成果包含 应用及复用源码、TestBench与黄金数据、日志与VCD、Quartus原生工程与约束、Tcl构建入口、实现报告和SOF配置文件。IC Coder 将数据通路、模块职责、验证结果、资源时序和后续入口整理为《工程成果.md》。

它进一步写入 stage_05.json，更新 HANDOFF.md，并检查成果文档和阶段记录是否齐备。阶段验收、状态更新与交接整理，也由 IC Coder 自主执行。

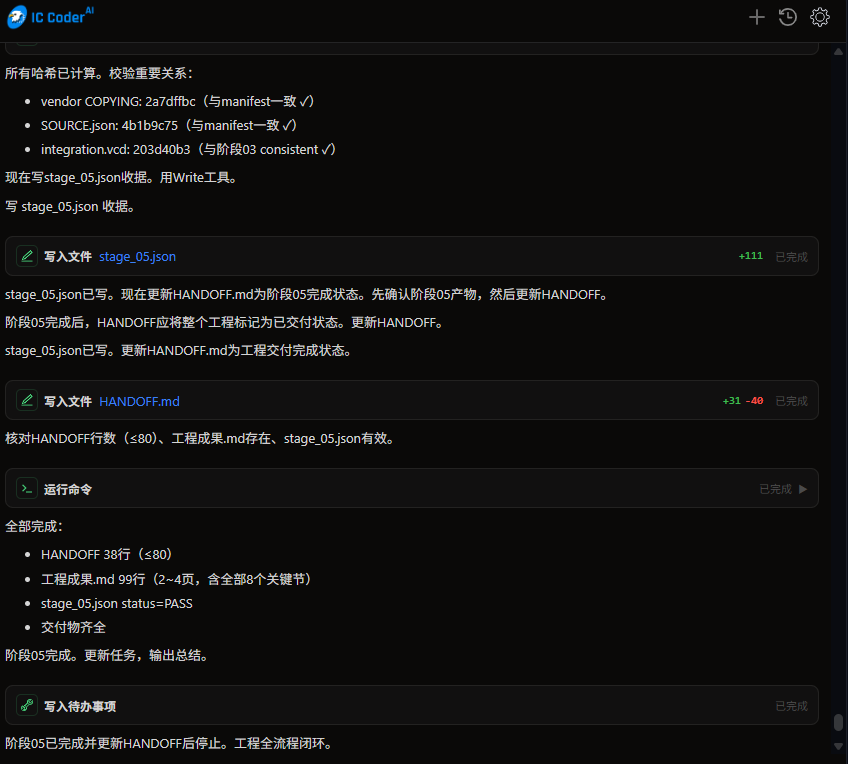

图 16  IC Coder 写入阶段验收记录、更新 HANDOFF，并检查交付资料齐备。

代码有人写，结果有人查，交付资料有人整理——在本案中，这些执行工作都由 IC Coder 连续完成。 工程师可以直接沿着现有模块继续扩展功能，沿着测试环境增加场景，沿着构建入口复跑 Quartus，并推进后续板级集成。

图 17  阶段五完成：工程成果与交接资料齐备，五阶段任务全部完成。

可接手、可复跑、可继续开发的工程成果，让本次效率提升延伸到后续研发与团队协作。

这次卫星 SDR 案例已经展示了 IC Coder 自主调用 Quartus 完成工程构建、结果分析和配置生成的能力。面向更广的研发任务，IC Coder 还将工程、IP、仿真、时序、在线调试与自动化交付纳入产品能力体系。

依托已适配的工具版本、器件、IP与授权环境，IC Coder 可以围绕以下任务持续执行：

这些能力围绕同一项工程任务协同：模型理解设计意图，Harness 执行工具，真实输出驱动下一步动作。把专业知识、工程资料和工具操作连在一起，是 IC Coder 面向 FPGA 研发的核心优势。

这一体系也延伸到 AMD Vivado、Quartus Prime、安路 TangDynasty（TD）等已适配工具，让开发者以工程任务为中心推进工作。

如希望使用或者采购该工具产品，

请扫码填写需求信息

在这次卫星 SDR 下变频工程中，IC Coder 完成已有 IP 接入、定点数据通路开发、应用验证、深层集成问题排查、Quartus 实现和成果交付。复杂任务能够连续执行，发现问题能够继续解决，工程结果能够落到真实文件与工具输出。

通用编程能力为 AI 开发提供了基础，FPGA 研发则需要进一步理解硬件行为与专业工具链。IC Coder 围绕这一领域，将专用模型、原生 Harness、验证方法和 EDA 执行结合，面向开发者交付更完整的工程能力。

本案约 1 小时完成五阶段，展现的是开发、排错、验证与器件实现协同推进的效率。 对个人开发者，这意味着减少反复切换工具与追踪细节，把更多精力投入架构和应用创新；对研发团队，则意味着已有 IP、代码与验证资产可以更快转化为新的工程成果。

IC Coder 正持续深化复杂 FPGA 项目的自主开发与验证能力，让 AI 能处理的不仅是单个模块，也包括模块之间、阶段之间和工具之间的工程问题。从一次真实任务出发，将这种能力带入更多产品研发场景，帮助开发者更高效地完成难项目。

IC Coder 目前提供个人版、企业版和高校版，服务个人研发、团队工程与教学实践。你可以根据自己的项目与部署需求，选择合适的使用方案。

如希望使用或者采购该工具产品，

请扫码填写需求信息

个人版｜面向个人开发、学习与项目实践。 从 RTL 开发、仿真排错到工程构建，让 IC Coder 成为持续推进项目的 AI 开发伙伴。

企业版｜面向研发团队与受控部署需求。 结合既有 EDA、工程资产和研发流程，引入私有化部署与团队应用方案。

高校版｜面向课程、竞赛与科研训练。 通过 AI+FPGA 教学一体机与智能 FPGA 实验室方案，把工程开发与验证能力带入教学实践。

让构想更快进入实现，让问题在验证中得到解决，让复杂 FPGA 研发拥有更强的 AI 执行力。
