联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机

量子位 2026-09-16 14:50
克雷西 发自 深圳
量子位 | 公众号 QbitAI

30B大模型,可以直接装进手机了!

联发科刚刚发布了2纳米旗舰芯片天玑9600 Pro,采用AI原生架构设计,支持端侧运行30B参数的MoE模型。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图1

与此同时,天玑9600 Pro的两颗NPU也做了整体重构,超能效NPU功耗降低40%、超性能NPU每瓦算力提升50%

反映到跑分上,天玑9600 Pro在苏黎世AI性能测试跑到25000分以上,预填充速度提升60%。

天玑9600 Pro基于台积电2纳米制程,内部塞进了330亿个晶体管,还在制程定型前就跟台积电做了设计工艺协同优化(DTCO)。

除了AI之外,天玑9600 Pro的CPU架构、GPU渲染和影像录制等模块也都有不少升级。

双NPU重做,端侧跑30B模型

天玑9600 Pro这一代在AI上动的幅度很大,采用了「天玑智算融合架构」,把CPU、NPU和存储作为一个整体来重新设计,而且从底层架构到上层的智能体引擎都重新做了一遍。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图2

先说NPU,去年的天玑9600引入了双NPU架构,这次9600 Pro又做了一次重构,超能效和超性能两颗NPU都有升级。

天玑9600 Pro的超能效NPU功耗比上一代降了40%,专门跑常驻后台的轻量感知任务;超性能NPU则负责大模型推理等重负载,每瓦算力比上一代提升了50%。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图3

CPU这边也为AI做了专门优化。

天玑9600 Pro能预判模型需要多少算力然后动态分配资源,跑千问3B模型的推理效率提升了10%。

另外,联发科还做了一套智能内存调控技术,通过压缩和动态调度让内存利用率拉满,让AI大模型的冷启动速度提升了27%,同时25个APP全程保活。

硬件之上还有一层生成式AI引擎3.0,这个引擎把INT4运算能力翻了一倍,加入了Hybrid Attention(混合注意力)运算,还升级了大模型压缩技术。

这几项叠在一起,才让天玑9600 Pro能在端侧跑起30B参数的MoE模型。

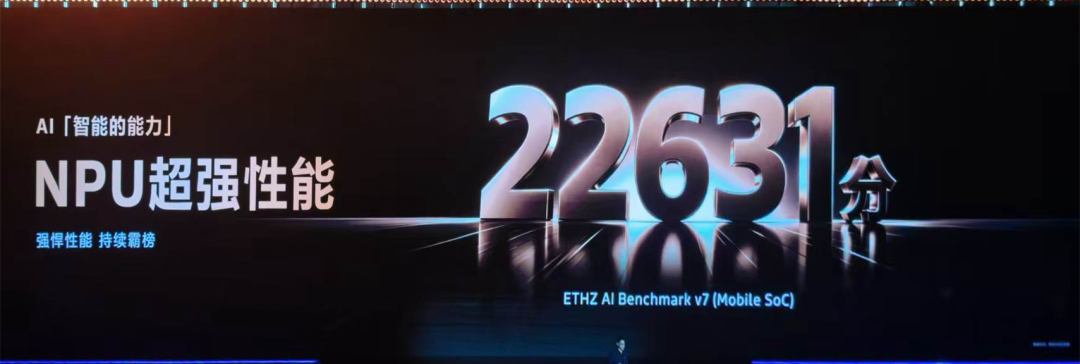

跑分上看,天玑9600 Pro在苏黎世AI性能测试中跑到了25000分以上,预填充速度也提升了60%。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图4

端侧大模型这次直接跑到了30B参数的MoE模型。

联发科还把智能体化引擎升到了3.0版本,此举主要是想解决一个实际问题——

端侧AI的模型和算法迭代很快,一颗芯片如果出厂就定型了,半年后体验就会落后。

智能体化引擎3.0的目标是,就让天玑9600 Pro在未来两年都能通过软件更新跟上变化。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图5

全大核升级,重点在能效

天玑9600 Pro的CPU升级,集中在核心规格和能效两个方向。

9600 Pro的核心配置是2+3+3的全大核方案,两颗超大核加六颗大核,所有核心都比上一代升了一级。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图6

其缓存总容量达到34.5MB(L2+L3+系统缓存合计),二级缓存比上一代大了25%。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图7

能效上联发科做了两件事。

第一件是把电源调度的颗粒度压到微秒级,调频调压速度是上一代的10倍,可以应对智能体时代那种短促、碎片化的计算任务。

第二件是重做了系统级的电源管理,省下了整机10%的功耗,但不降频也不杀后台。

在2纳米制程和融合架构的叠加下,超大核功耗降了37%,多核功耗降了61%。

Geekbench 6.4上,天玑9600 Pro单核接近4300分,提升17%;多核超过12600分,提升15%。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图8

图形方面,天玑9600 Pro的GPU延续了用AI算力补传统渲染的思路,从跑分、光追到超分辨率都有升级。

其GPU用的是arm最新的G715,联发科在这个基础上加了一套自己设计的天玑神经网络渲染架构,把GPU、NPU的AI算力和内存数据通路打通了。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图9

3DMark Wild Life Extreme测试中,天玑9600 Pro的同功耗下性能比上一代提升了18%;反过来看,跑到上一代同样的峰值性能时,功耗下降了40%。

光线追踪也有明显进步,3DMark Solar Bay测试中光追性能比上一代提升了18%。

联发科还升级了光追渲染管线技术,让视野外的反射和地面上的倒影都能正确渲染出来,并且在行业内首发了硬件级OMM光追技术,专门处理半透明材质的光影效果。

不过这代GPU的重点其实是神经网络渲染。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图10

天玑9600 Pro搭载了新一代APU 5作为神经网络运算加速器,配合渲染架构可以把原生720P的画面实时超分到1080P,甚至把480P直接拉到1080P,超分之后人物纹路和发丝细节都能看出明显区别。

另外,联发科同步升级了帧生成引擎,GPU真帧生成技术可以在提升帧率的同时进一步降低功耗,单帧功耗最多降低22%。

ISP和NPU绑在一起

最后说影像,天玑9600 Pro的影像升级集中在两个方向,分别是拍照的景深和追焦,以及视频录制的动态范围和规格。

底层架构上,ISP和AI NPU做成了一套联合架构,联发科叫它「智能影像架构」,景深计算、追焦、调色、影调处理都走这套架构。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图11

拍照方面,联发科跟虹软合作做了全景深计算光学影像。

以前拍合照,焦点锁前排后排就虚,锁后排前排就虚,这个功能通过NPU做多帧合成计算,一键拍出前后都清晰的合照。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图12

追焦引擎的速度也升级到了60帧/秒,对焦比上一代快了一倍。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图13

视频方面,联发科做了一套移动视频画质引擎,覆盖光域、影调和场景识别三个环节。

联发科扔出2纳米王炸:330亿晶体管、端侧30B模型,下周上真机图14

天玑9600 Pro能通过NPU识别场景内容,再由ISP对不同区域分别调色,实时输出4K 60帧的视频画面,4K慢动作录影做到了240帧。

9600 Pro真机,下周见

发布会上,vivo宣布首款搭载天玑9600 Pro的手机——vivo X500 Pro系列,将于下周一发布。

OPPO的发布时间紧随其后,下周二发布Find X10 Pro Max,同样将搭载天玑9600 Pro。
