前言
在今天，一拖二快充线目前越来越受欢迎，它能够将充电器的单个USB-C接口扩展为双USB-C输出，满足笔记本电脑、手机等两台设备同时充电的需求。并且目前快充功率不断提升，所以带有功率显示功能的一拖二线材也逐渐受；到市场关注。
百石科技推出了一款TFT集成屏显模组，并将其应用于一拖二快充线材方案。该模组集成TFT屏幕、MCU、显示驱动以及Flash，可通过UART或I²C接口接收主控发送的数据，显示两路输出的电压、电流、功率以及总输出功率。
此外，百石科技TFT集成屏显模组还支持开机Logo、UI界面和动态显示效果定制，能够简化客户的屏显软硬件开发。下面充电头网就带来这款一拖二线材TFT集成屏显方案的展示和解析。
百石科技一拖二线材屏显方案外观功能

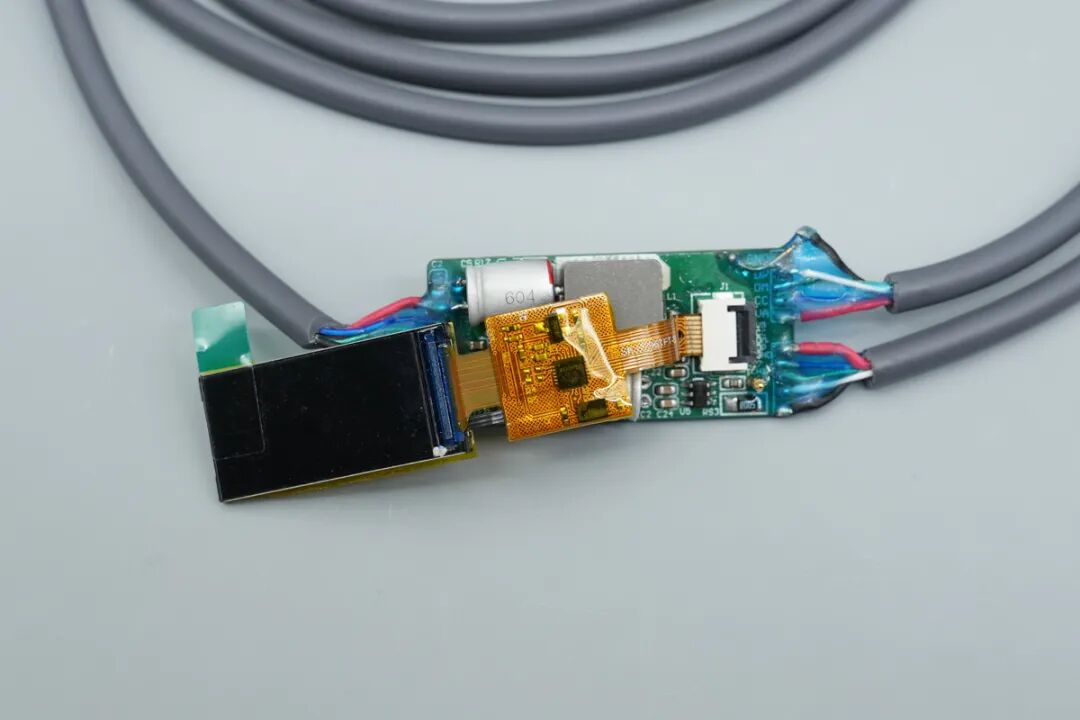

百石科技一拖二线材屏显方案由一个USB-C输入端、两个USB-C输出端以及屏显控制板组成。
屏显控制板采用长条形PCB设计，并通过FPC排线连接TFT彩色屏幕。
PCB背面焊接方案主控、功率MOS管、电流采样电阻等器件。
PCBA板组件长度约为39.28mm。
宽度约为18.00mm。
组件整体厚度约为8.65mm。
另外测得整套线材样机重量约为58.8g。

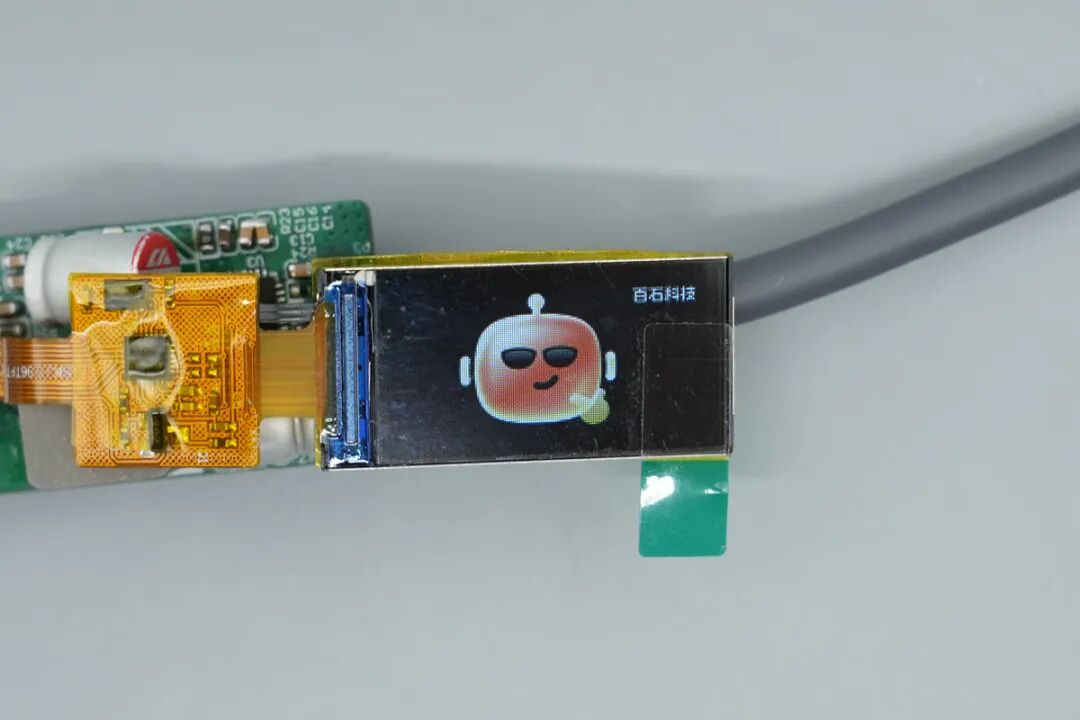

为这款方案通电，TFT屏幕显示百石科技品牌Logo及开机画面。
屏幕可显示线材当前的总输出功率。
使用苹果140W USB-C电源适配器进行充电测试。
使用一拖二线材同时为手机和笔记本电脑充电。

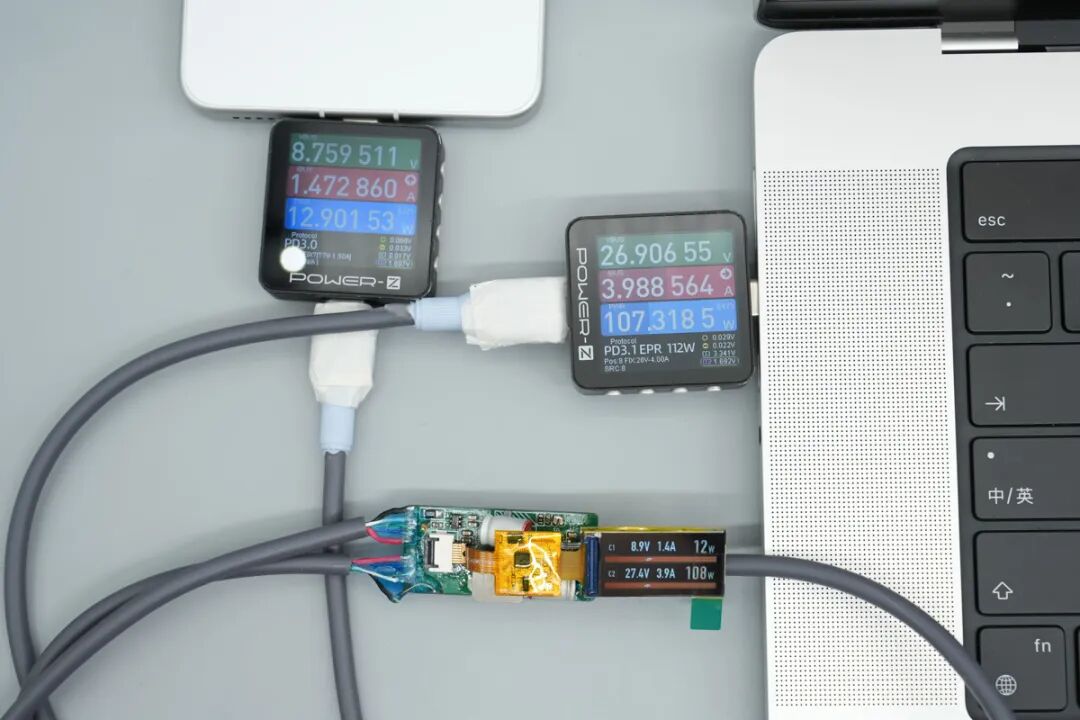

测试仪显示，手机侧输出约为8.76V、1.47A、12.9W，笔记本电脑侧输出约为26.9V、3.99A、107.4W。

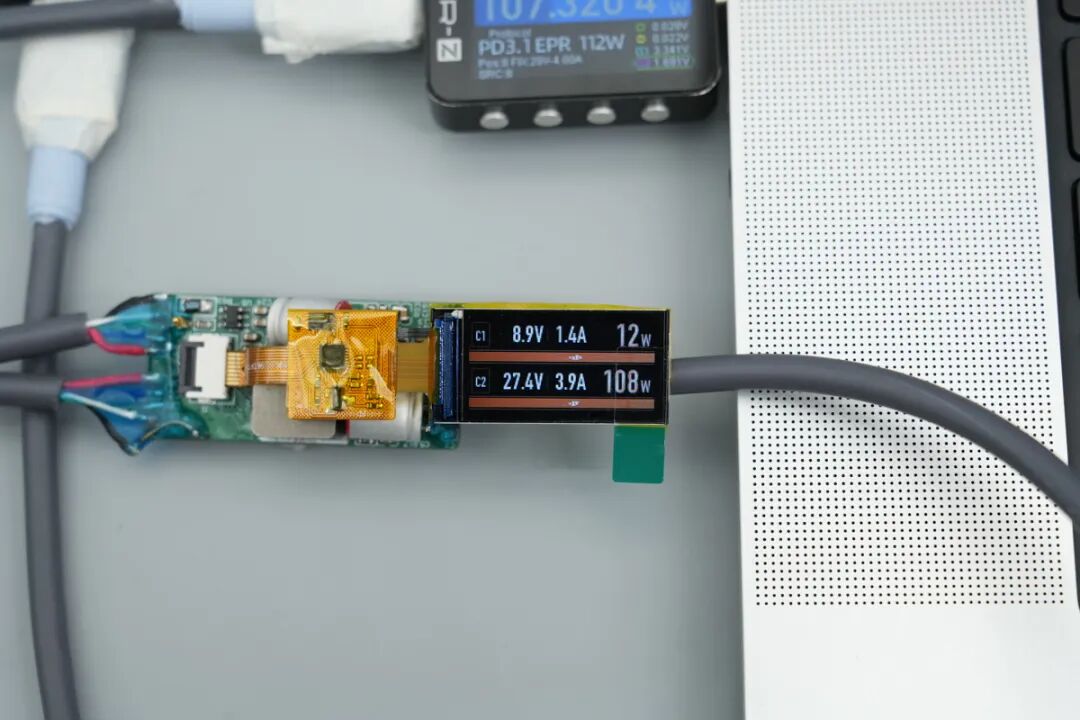

TFT屏幕同步显示C1接口约为8.9V、1.4A、12W，C2接口约为27.4V、3.9A、108W，显示数据与测试仪读数基本对应。
屏幕详细界面可分别显示C1和C2接口的电压、电流以及功率。
将输入电源更换为苹果96W USB-C电源适配器。

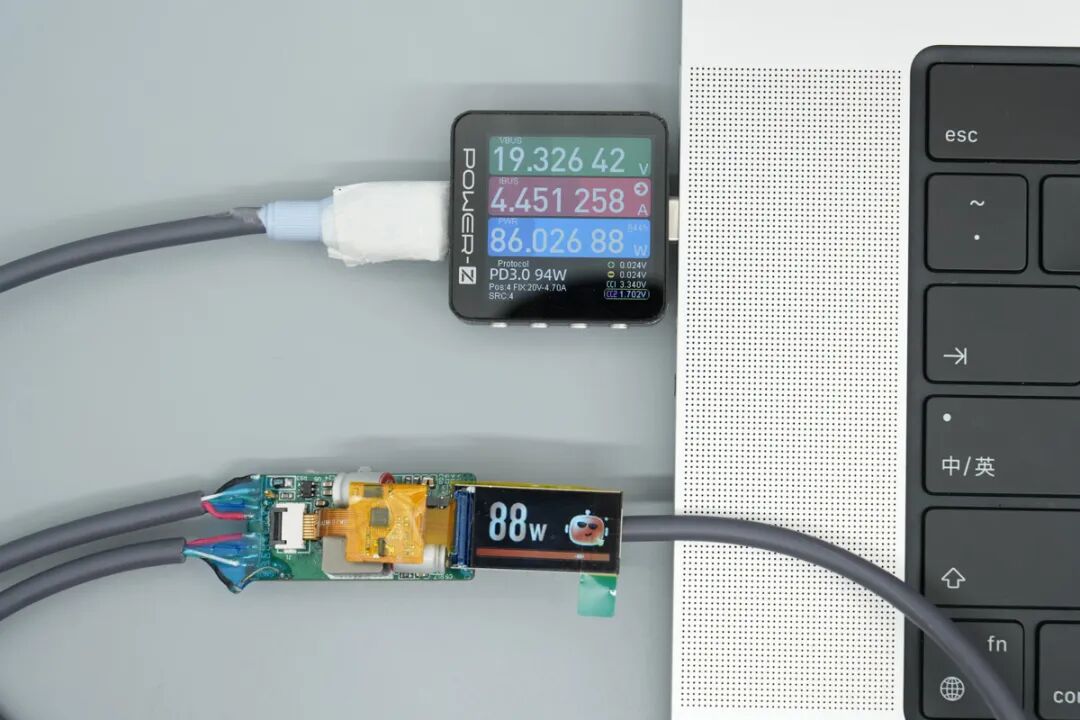

仅连接笔记本电脑时，测试仪测得输出功率约为86.03W，TFT屏幕显示功率约为88W。

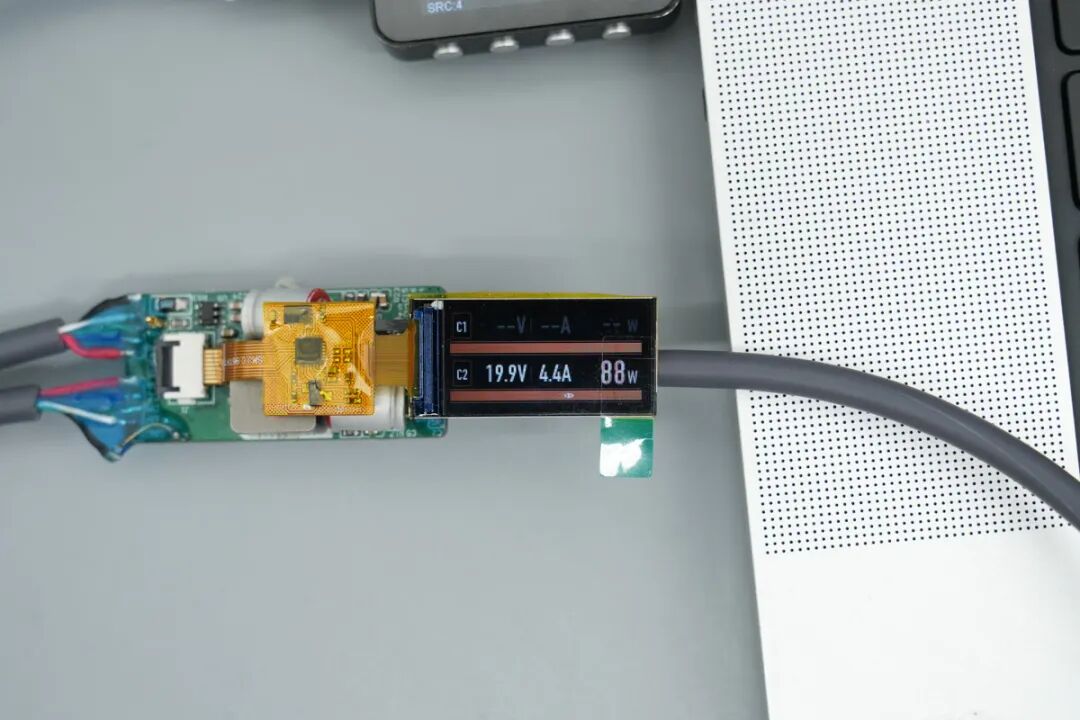

双路详细界面显示C1接口未连接负载，C2接口输出约为19.9V、4.4A、88W。
使用苹果96W电源适配器同时为手机和笔记本电脑充电。

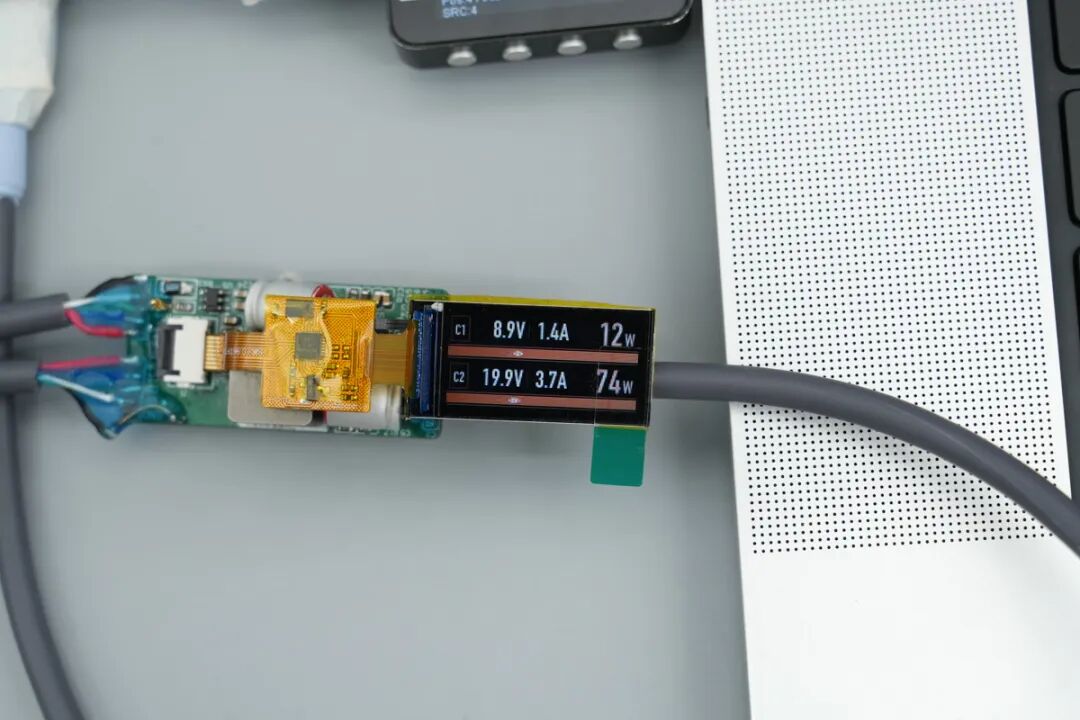

TFT屏幕显示C1接口输出功率约为12W，C2接口输出功率约为74W。
切换至总功率界面，屏幕显示两路合计输出功率约为86W。

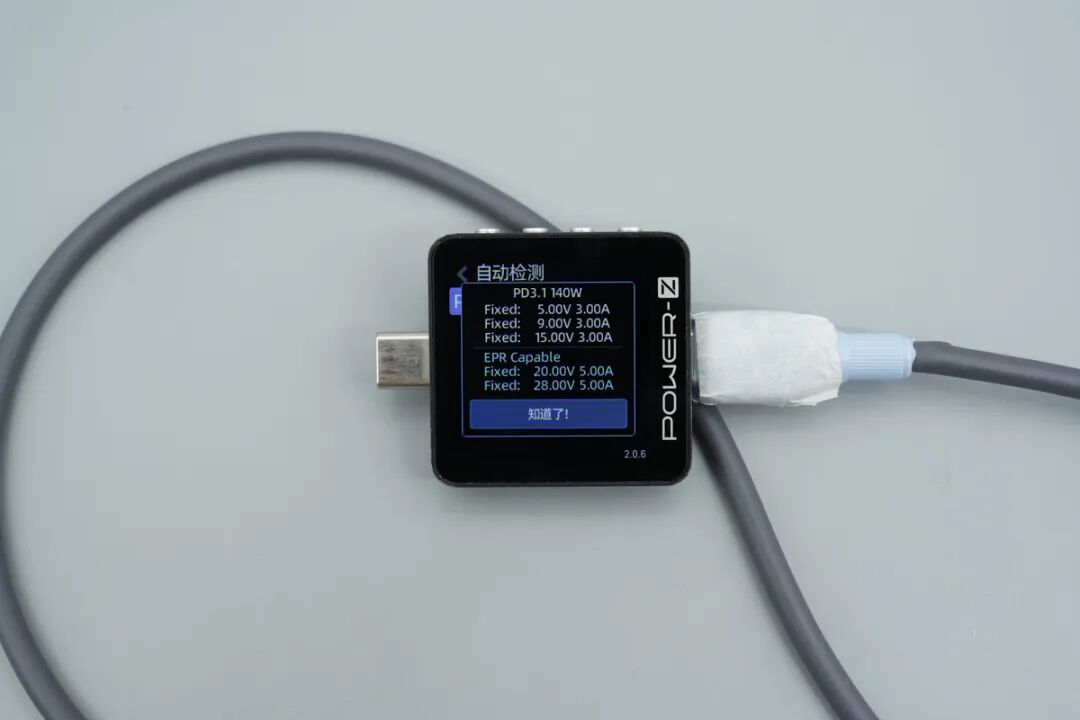

使用ChargerLAB POWER-Z测试仪读取苹果140W电源适配器，测得适配器支持USB PD3.1 140W EPR快充。
苹果140W电源适配器具备5V3A、9V3A、15V3A、20V5A以及28V5A电压档位。
苹果96W电源适配器支持USB PD3.0快充。
苹果96W电源适配器具备5V3A、9V3A、15V3A以及20V4.7A四组固定电压档位。
百石科技一拖二线材屏显方案解析
看完百石科技一拖二线材屏显方案的外观和功能测试，下面就对这款方案的内部用料以及TFT集成屏显模组进行解析。
百石科技TFT集成屏显模组正面一览。
TFT模组FPC集成MCU、显示驱动、Flash以及外围器件，可独立完成数据接收和屏幕驱动。
模组通过UART或I²C接口接收主控发送的数据，并根据预设UI显示电压、电流、功率及其他运行信息。
驱动TFT屏幕的MCU型号为WY32FPB01，该芯片基于32位Arm Cortex-M0+内核，最高工作频率为64MHz，内置64KB程序Flash和最高8KB SRAM，支持2.2-5.5V工作电压，采用QFN24 3×3mm封装。
关于WY32FPB01的具体规格，充电头网此前已进行详细介绍，感兴趣的读者可点击查看：
上图为百石科技TFT集成屏显模组典型应用原理图。
WY32FPB01集成I²C、UART及可配置为UART或SPI的USI通信接口，并配备DMA、12位ADC、PWM、定时器及GPIO等外设。在这款TFT集成屏显模组中，芯片用于接收主板发送的电压、电流及功率数据，运行UI程序并控制屏幕刷新。

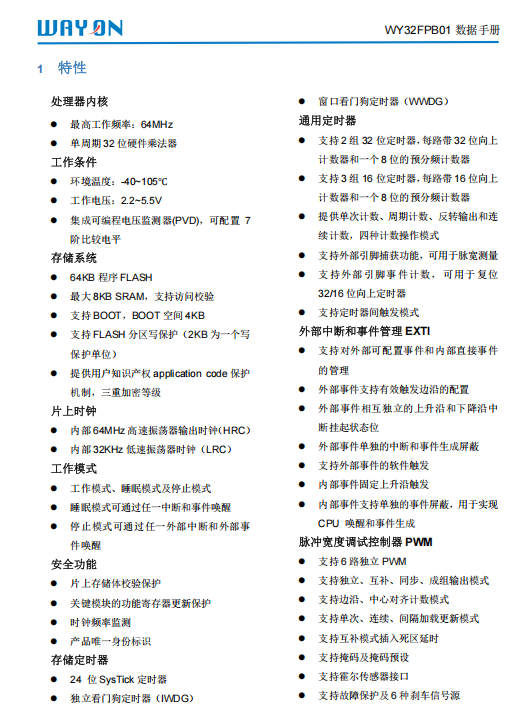

WY32FPB01 的资料信息。

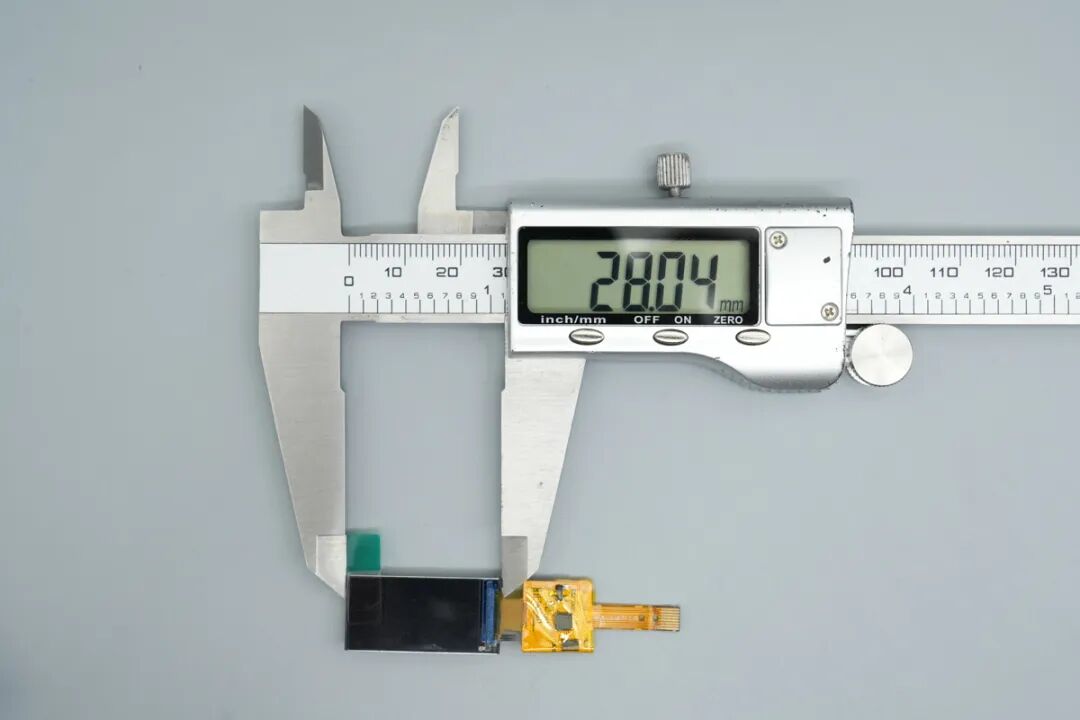

实测TFT集成屏显模组长度约为28.04mm。
宽度约为13.55mm。

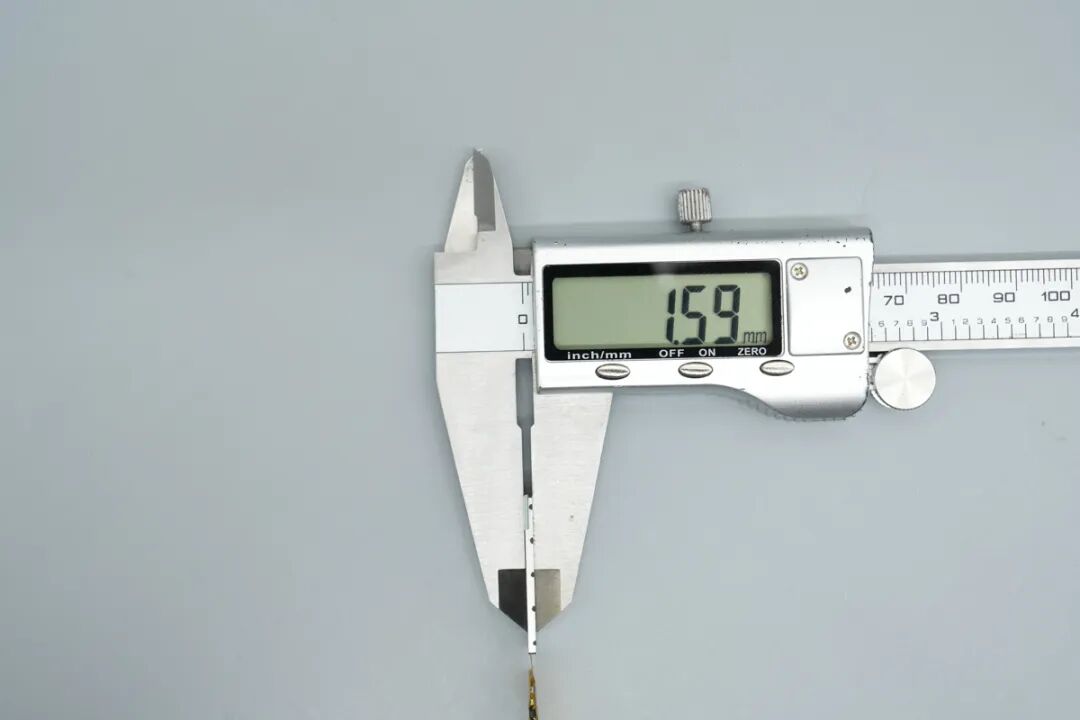

厚度约为1.59mm。
根据目前充电头网了解到的信息，其TFT集成屏显模组可提供0.85英寸、0.96英寸、1.14英寸、1.3英寸、1.47英寸、1.83英寸、2.01英寸以及2.2英寸等多种尺寸。
模组支持UART/I²C通信、在线刷写以及UI和Logo定制。其中0.96英寸版本分辨率为80×160，采用8Pin标准接口，并可配置不同容量的Flash。
TFT集成屏显模组通过FPC连接器与主板相连。
再来看到PCB板，方案正面采用FPC排线连接TFT彩色屏幕，PCB上焊接降压电感、滤波电容、功率MOS管以及电流采样电阻等器件。

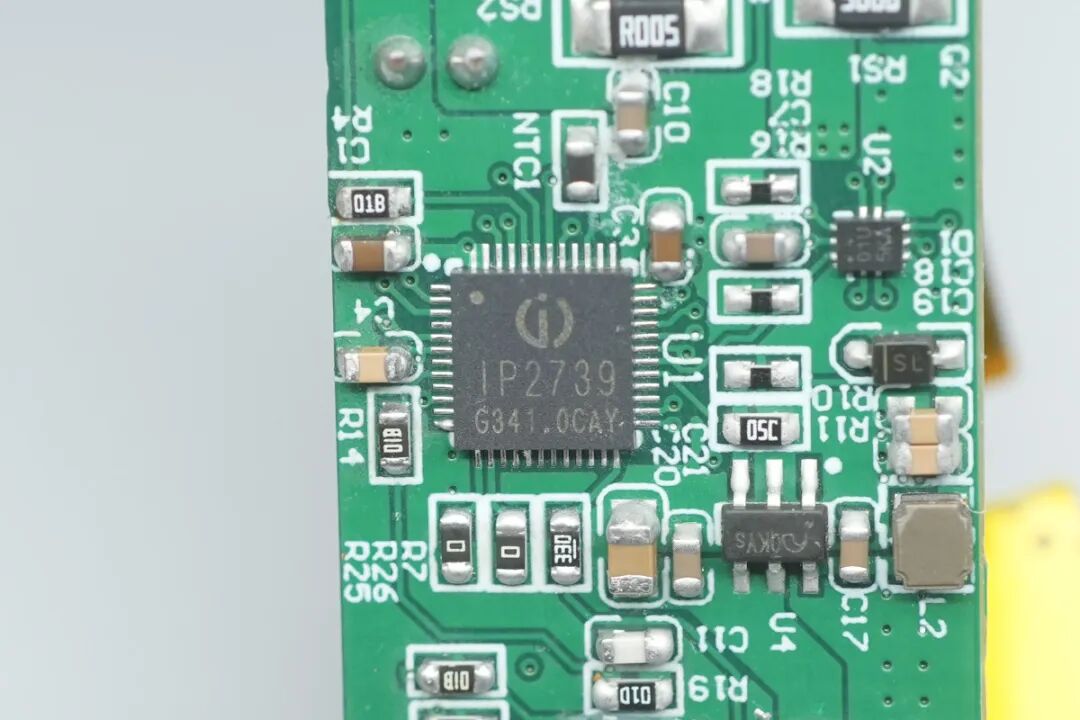

PCB背面焊接英集芯IP2739多口双向快充协议芯片，并设有多颗功率MOS管、电流采样电阻以及辅助器件。
协议主控来自英集芯，型号为IP2739，是一款面向多USB端口的双向快充协议芯片，可为一拖二线缆、移动电源及车载充电器等产品提供快充控制方案。
IP2739集成USB Type-C DRP以及PD2.0、PD3.2、PPS和EPR 28V协议，同时支持QC5/QC4+/QC3+、FCP、SCP、AFC、SFCP、MTK PE+、UFCS、Apple 2.4A及BC1.2等快充协议，并支持E-Marker线缆识别。
芯片内部集成可编程电压环路、可编程电流环路、高端电流检测、NMOS驱动及压差检测，支持线损补偿、I²C控制、待机低功耗和在线升级，并具备输出过流、过压、短路以及最多四路NTC过温保护。IP2739工作电压范围为3-30V，采用QFN48封装。
英集芯IP2739 资料信息。
功率开关管来自维安，丝印050N04L4，旁边焊接R005电流采样电阻。
主板采用多颗050N04L4 vbus开关管，用于功率转换以及输出路径控制。

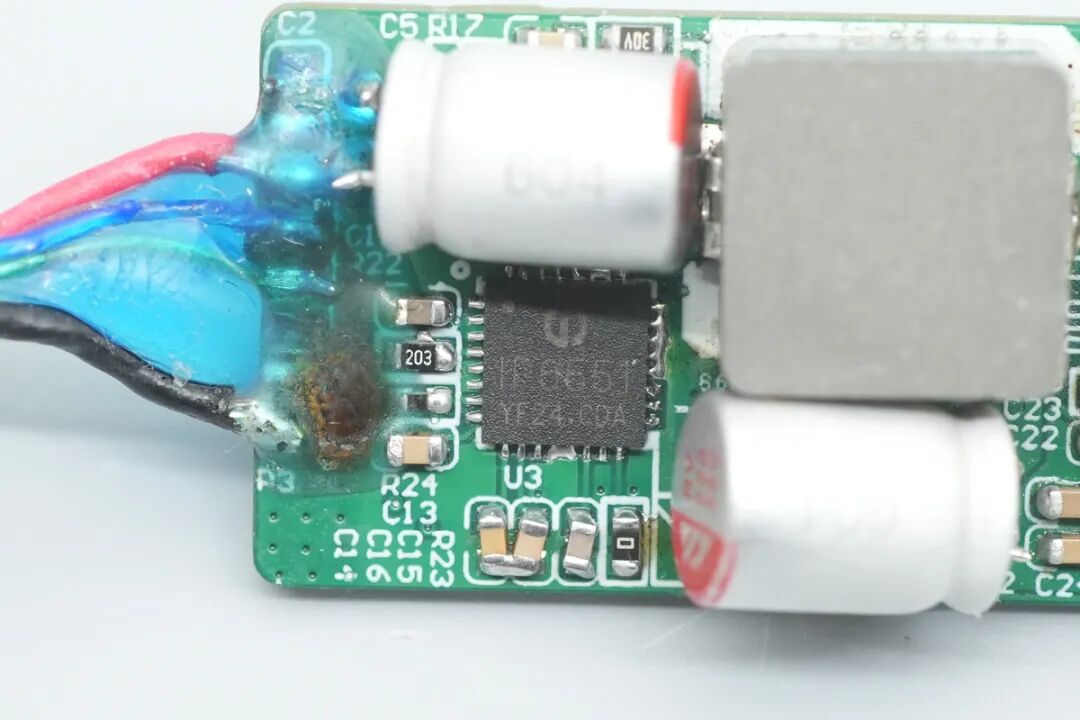

同步降压部分采用英集芯IP6551。该芯片是一款高集成同步降压转换器，输入电压最高支持36V，输出电流可达4.8A，内部集成低至10mΩ的功率开关管，可减少外围器件数量并降低导通损耗。
IP6551支持双路独立电流检测，并具备恒压、恒流控制能力，同时支持线损补偿及软启动功能。保护方面，芯片集成输入过压、输入欠压、输出过流、短路、输出过压以及输出欠压等多重保护机制，采用QFN32封装。
英集芯 IP6551 资料信息。

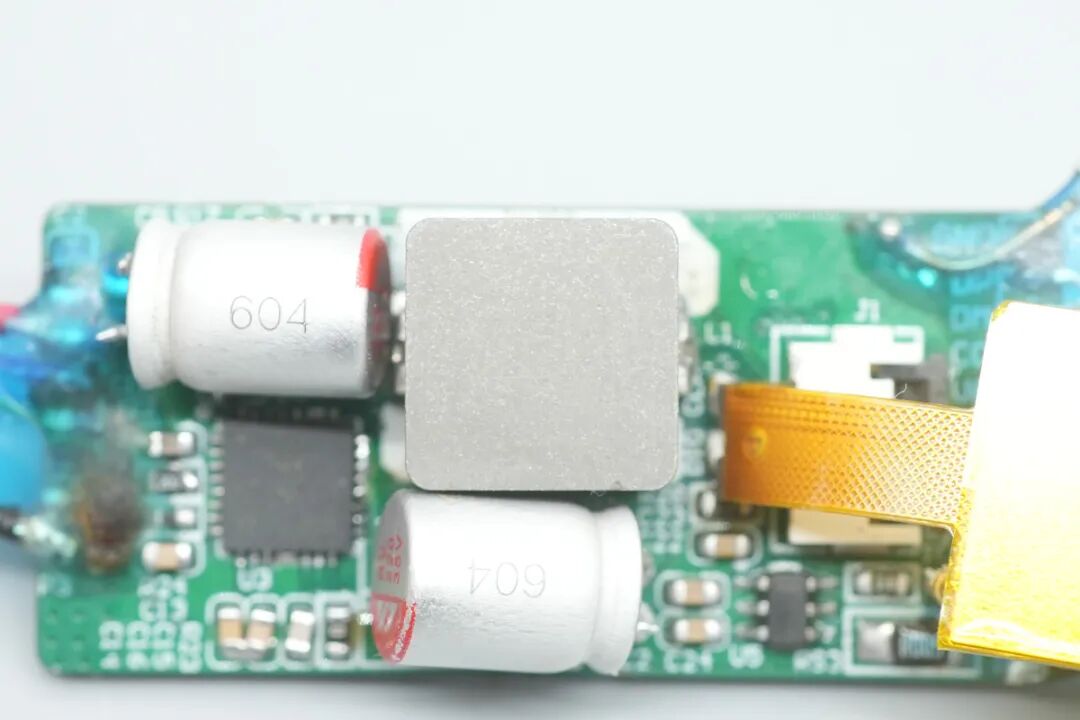

主功率级采用一颗降压电感，旁边设有两颗固态滤波电容。
两颗固态电容规格均为220μF 35V，用于功率转换电路滤波。
充电头网总结
百石科技这款一拖二线材屏显方案将双设备快充与彩屏显示功能结合，并且TFT屏幕能够实时显示两路接口的电压、电流、功率以及总输出功率。
根据此次案例的分析来看，它核心优势在于采用百石科技TFT集成屏显模组，将屏幕、MCU、显示驱动、Flash及外围器件集成在FPC上，采用通用标准的8pin接口，支持不同尺寸的 TFT模组。
该模组适用于任何可支持UART/I²C通信的产品，即可高效实现新产品导入TFT屏显方案，最快仅需2-3天可实现效果展示，硬件与UI显示可同步协同开发，快速推进，互不干涉，实现开发零门槛，并且支持在线刷写UI，UI界面定制及Logo定等配套服务。有需要可以联系百石科技。
