本文聚焦系统层面，探讨CXL在内存层次结构中的定位。
引言
HBM通过堆叠DRAM来提升带宽，而HBF则将NAND封装进HBM的结构中，以增加容量。
但当我们谈论数据中心内存时，有一个名字总是在GPU旁边频繁出现，那就是CXL。
无论讨论“构建内存池”、“虚拟机间共享内存”，还是“AI服务器的热/温/冷数据分层管理”，CXL都是一个不可或缺的关键词。
然而，当你真正去搜索CXL时，就连它的缩写都令人困惑：有CXL.io、CXL.cache和CXL.mem；有Type 1/2/3设备；版本号从1.1一路演进到2.0、3.0、3.1和3.2。这是一项入门门槛相当高的接口技术。
因此，本文我想从一个问题开始：
“我们已经有了DDR和PCIe，为什么还需要另一个全新的接口？”
回答这个问题，自然就能揭示CXL在内存层次结构中的定位，以及为何三大主要内存厂商（三星、SK海力士、美光）会同时加速扩展其CXL产品线。
为何还需要另一种接口——DDR与PCIe之间的空缺
简短回答：DDR无法扩展，而PCIe又难以用作内存。
在单台服务器中，CPU传输数据主要通过两条路径：
DDR通道：一种专用于内存的总线，直接连接到CPU旁的DRAM模块；
PCIe：一种通用串行总线，用于连接GPU、网卡和SSD等外设。
每条路径都有其明确且擅长的角色，但两者都已触及瓶颈。
DDR的局限：通道数量即上限
若要增加更多DDR内存，CPU必须增加内存通道数量。然而，增加通道意味着CPU封装上的引脚数增多，布线也随之变得更加复杂。
即便是最新一代的服务器CPU，其通道数也最多只有8到16个，每个通道上可连接的内存模块数量通常仅限于1到2个。
因此，单个CPU插槽的DRAM容量被限制在几TB以内。超过这一范围，物理上就无法再添加更多内存。
随着LLM推理节点所需处理的数据量（如KV缓存、模型权重、嵌入向量）迅速增长至数十TB，这种容量瓶颈正变得越来越常见。
PCIe的局限：速度快，却无一致性支持
那么，如果我们通过PCIe连接内存会怎样呢？在16通道链路上，PCIe Gen5每方向可提供约64 GB/s的带宽（双向总和为128 GB/s），这与单个DDR5通道的带宽（约50 GB/s）相当。
从内存扩展的角度来看，带宽本身其实并不匮乏。真正的障碍在于其他方面。
通过PCIe连接内存时存在两个问题。
首先，缺乏缓存一致性。缓存一致性是指，即使多个访问者（如CPU核心或设备）各自缓存了同一内存地址，当其中一个进行修改时，其他访问者也能看到最新的值。DDR内存位于CPU的一致性域内，因此CPU的缓存层次结构和内存控制器会自动维护这种一致性；而PCIe则处于该域之外。若要让CPU直接读写PCIe设备的内存，就必须在缓存行粒度上保证一致性。但PCIe本质上是一种基于数据包的I/O协议，无法提供此类保障。要像使用主内存一样使用PCIe内存，操作系统必须显式地将数据复制过去（例如通过memcpy）。
其次，内存语义较为粗粒度。PCIe以大于64字节缓存行的事务单元进行操作，无法实现内存所需的细粒度访问。
虽然可以通过PCIe连接内存，但从CPU的角度来看，这块内存是“别人的内存”，而不是“我的内存”。
一种缓存一致的内存接口
如果将上述所有内容归纳为一句话，那就是：
我们需要一种像DDR那样具备缓存一致性的内存接口，同时又能像PCIe一样扩展到系统之外。
填补这一空白的标准化方案正是CXL。
CXL并非从零开始构建的物理层，而是一个直接沿用PCIe物理层（PHY）并在此基础上叠加全新缓存一致协议的标准。
CXL的核心理念是：在现成的PCIe 5.0基础设施之上，增加一个缓存一致性协议，从而实现高速互连。
CXL的三种形态——CXL.io / CXL.cache / CXL.mem
CXL 并非单一协议，而是由三个子协议组成的集合。这三个子协议同时通过一条PCIe 链路传输。
这些名字容易混淆，因此让我逐一解释每个子协议的作用。
CXL.io — 与PCIe相同的底层基础
CXL.io在功能上与PCIe完全一致，它负责设备发现（枚举）、读取配置空间（配置）、传递中断以及通过DMA传输大量数据。
每个CXL设备都必须实现CXL.io。这正是CXL被设计为建立在PCIe之上的标准协议的原因——以便现有的PCIe基础设施（如操作系统驱动、BIOS、控制器IP）可以原样复用。
CXL.cache — 设备缓存CPU内存
设想一种情况：像GPU或加速器这样的设备频繁地从CPU的主内存中读取数据。
使用PCIe时，每次都需要从主内存中获取数据。但如果在设备内部加入一个小型缓存，并将常用的数据存储其中呢？只要能保证CPU和设备看到的是同一份数据，就可以显著减少通信开销。
CXL.cache正是实现了这一点。它允许设备以缓存行（64字节）为粒度缓存主机内存，并保持该缓存与CPU缓存的一致性。
在内部实现上，这是将CPU的缓存一致性协议（例如MESI）扩展到CXL链路的一种方式。设备对缓存行所处的状态（修改/独占/共享/无效）以及当其他缓存代理已持有该缓存行时的处理方式，均已被标准化。
CXL.mem — CPU 将设备内存当作主内存处理
还存在相反情况，即设备连接了大量内存（如DRAM 或更多），而CPU 想要像对待自身主内存一样加载和存储这些内存。
CXL.mem 就承担这一角色。从CPU 的角度来看，设备内存表现为其物理地址空间中的一个区域，可通过普通的加载/存储指令直接访问。
关键在于，CPU 扮演了“主机”角色。在Type 3 类型中，设备仅存储内存，此时主机自行管理一致性即可。
相比之下，在Type 2 类型中，设备同时拥有自己的缓存，此时会应用基于偏置的一致性机制——明确标记某条缓存行的“所有者”是设备还是主机。由于控制该行的是哪一方负责一致性，双向一致性流量便可大幅减少。
听起来复杂，但实际实现对设备端的负担相当轻。对于Type 3，设备只需像内存控制器一样响应读写请求即可。
三种协议的结合
CXL设备会根据其功能选择并实现三种协议之一。
无自身内存、仅缓存主机内存的设备：CXL.io + CXL.cache
具有内存且只需主机将其作为自身内存使用的设备：CXL.io + CXL.mem
具有内存并同时需要缓存主机内存的设备：CXL.io + CXL.cache + CXL.mem
这三种组合构成了下一节中讨论的Type 1 / Type 2 / Type 3设备的基础。

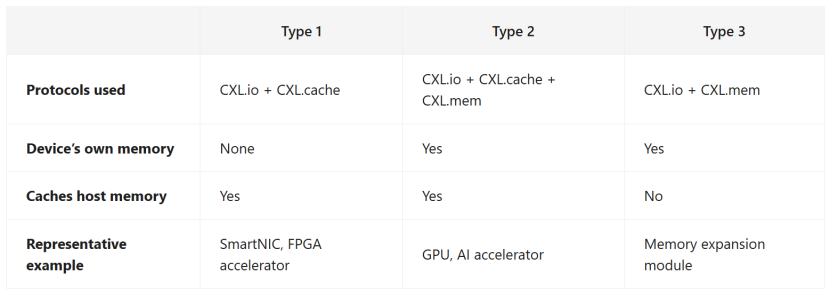

Type 1/2/3设备
下面来详细说明每种类型的职责和使用场景。
Type 1——仅缓存的加速器
Type 1设备本身没有独立内存，而是缓存主机内存。
典型的代表是智能网络接口卡（SmartNIC）。在处理从网络传入的数据包时，它会频繁地读取主机的描述符队列和数据包缓冲区。通过将这些数据保留在网卡内部缓存中，并保持一致性，可以大幅降低数据包处理的延迟，而无需每次都要往返访问主机内存。
对于频繁引用主机数据结构的工作负载（例如FPGA加速器），Type 1能发挥其优势。
Type 2——兼具内存与缓存的加速器
Type 2设备拥有自己的内存，并同时缓存主机内存。它使用三种协议。
典型例子是通过CXL连接的GPU或AI加速器。该加速器拥有独立的HBM/GDDR，但也会从主机内存中读取并缓存模型权重或输入数据。它通过CXL.cache从主机获取数据，并通过CXL.mem将加速器的内存暴露给主机。
需要注意的是，Type 2是实现起来最复杂的类型。由于需要双向管理一致性，设备端控制器的负担非常大。因此，目前实际大规模生产的Type 2设备并不多。
Type 3 — 最常见的内存扩展模块
Type 3设备仅拥有自己的内存，不缓存主机内存，只需实现CXL.io和CXL.mem即可。
简单来说，它就是“一个带有CXL接口的内存模块”。从主机的角度来看，它看起来就像一个距离稍远一些的DDR模块，可通过普通的load/store操作访问。
目前处于大规模生产或即将商用阶段的大多数CXL产品都是Type 3。原因显而易见：
它实现起来的复杂度最低，
最直接地缓解了DDR通道的瓶颈，
并且能自然融入现有内存厂商的产品线中。
我们稍后将介绍的三大内存厂商推出的CXL内存模块（CMM）系列，也都属于Type 3。
