朋友在拼多多刷到一个USB分线器，带屏幕，37块，下单寄给我，说想看看它凭什么带屏幕还能卖这个价。我这边收到货，第一件事不是拆，是手贱在淘宝搜了一下同款：29。朋友的钱也是钱，替他心疼这8块。
盒子背面是HSEN的标，参数贴纸看清楚：黑色，线长20cm，接口是4个USB3.0加一个Type-C供电口，理论速率5Gbps。支持系统从Windows7一路排到了HarmonyOS。
实物就是一根线上长出来一个长条，典型的尿袋HUB。一头是Type-C公头，另一头是本体，屏幕占了正面大部分面积，四个USB口在侧面。上手第一感觉是轻，这个ABS的壳子，谈不上精致，但也不毛躁。

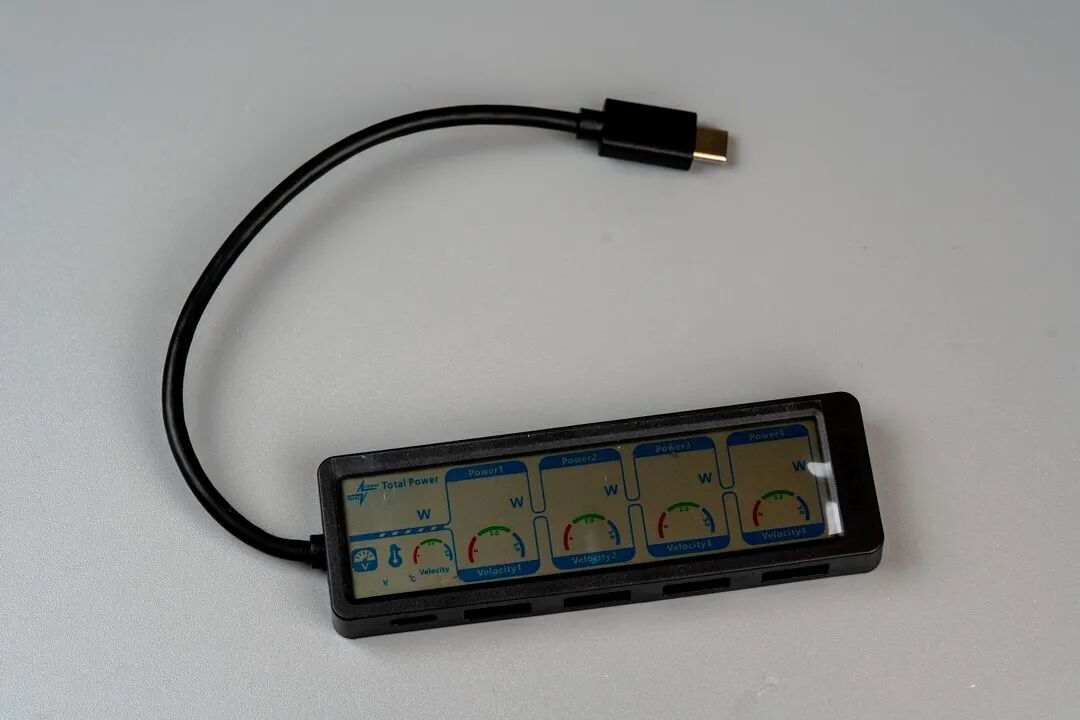

先不通电，看屏幕。这张图里已经能看到“Total Power”“Power1”到“Power4”、每格右下角的“W”，还有四个表盘的彩色弧线。原来是段码LCD啊，我大概有点理解这个东西为啥带屏幕显示还能做这么便宜了。它没有用彩屏，用的是一块定制段码LCD，成本比同尺寸的彩屏低得多，而且不用背光，功耗基本可以忽略。

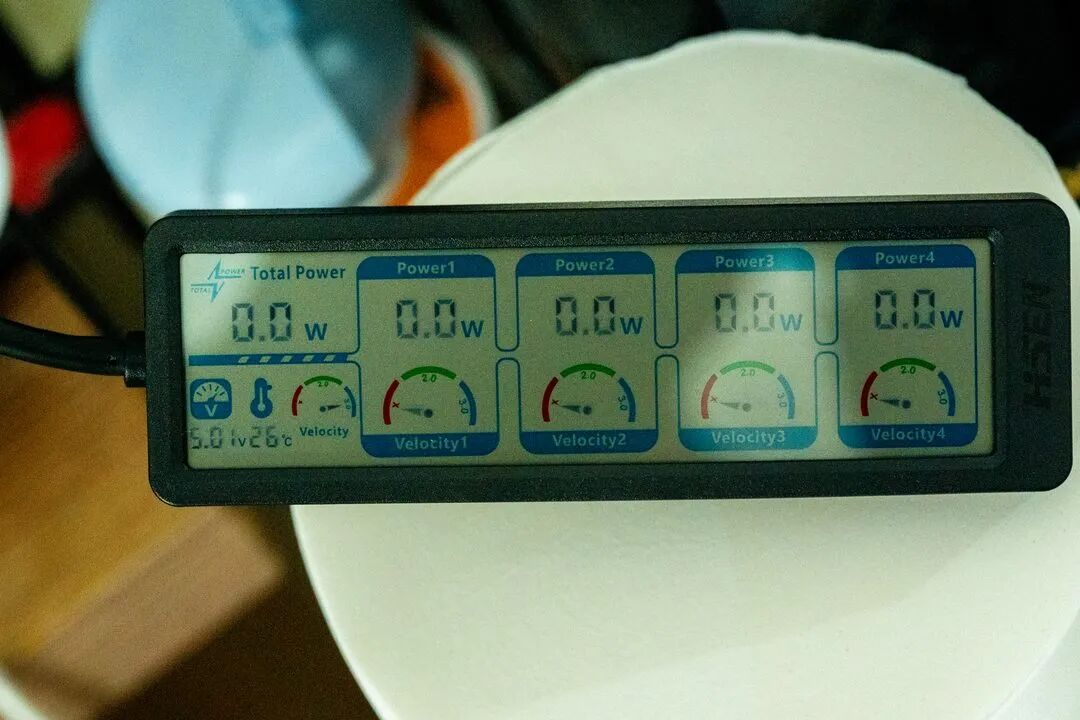

通电。Total Power 0.0W，四个口全是0.0，左下角电压5.0V，温度26℃。四个Velocity表盘的指针都趴在最左边。
插一个读卡器上去。Power1变成0.1W，Total Power跟着变成0.1W。Total是四个口相加，这个逻辑从这一张图就能读出来。第一个口的指针打到了3.0。

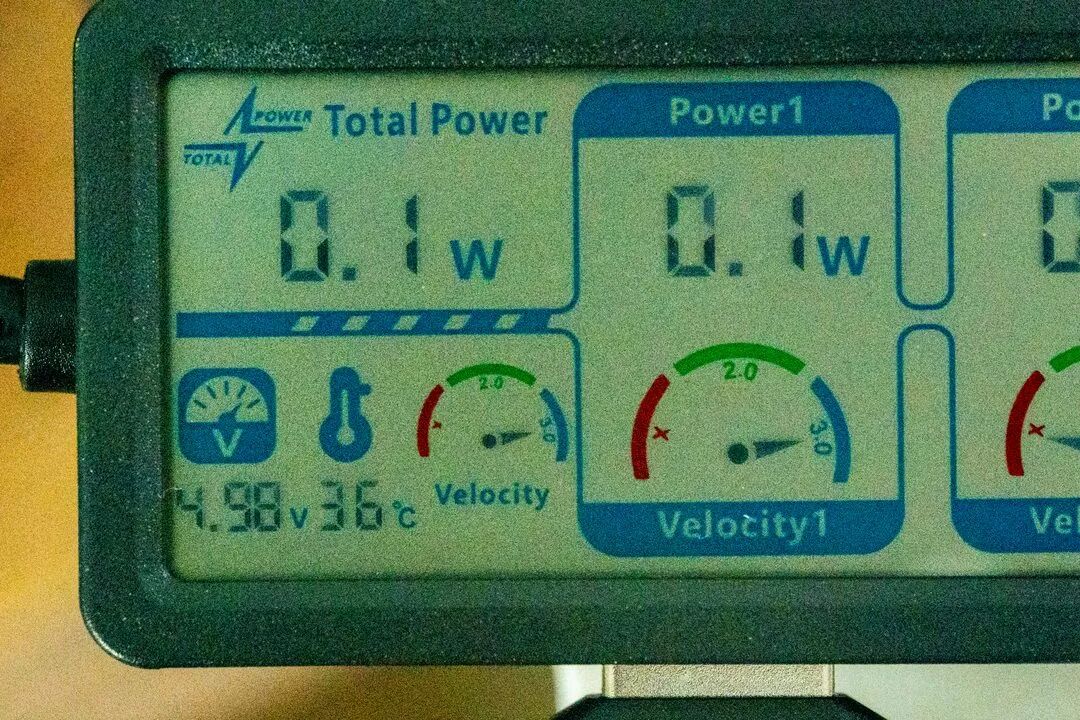

凑近看左下角：4.98V，36℃，旁边把电压表图标、温度计图标，速度指针图标都是印上去的。只有可变的数字才是屏幕要显示的。这里有个能验真假的细节：电压会随负载掉，待机是5.0V，插上东西掉到4.89V到4.98V之间。说明它竟然是真在测，而不是写死一个数忽悠你。
开始把卡里的照片往电脑上复制，Power1瞬间飙升到了到1.1W，温度从26℃一路爬到34℃。四个口是分开采样的，插哪个口只有哪个口的数字动。
屏幕好不好看是次要的，先验证它到底是不是真USB3.0。这是插在HUB口上拷220个文件的截图，速度170MB/s。算一笔账：170MB/s乘8是1360Mbps，而USB2.0的理论上限只有480Mbps。这块口是真5Gbps的，没挂羊头，至于为啥没有满速，这个因素比较多，至少可以确定它没拿2.0忽悠。
接下来我翻箱倒柜找出了一个2.0的读卡器，果然指针指向了2.0这个挡位，而且功耗也变成了0.5W。看来这个HUB还真有点用。
接下来准备拆解看看，先给侧面来一张。四个USB-A的胶芯是蓝色，最左边那个小口是Type-C，只做供电输入，专门给下游四个口补电。
底面标签：5Gbps 4-Port USB Hub，型号HS5GD-1，输入5V 2A Max，制造商深圳市惠晟科技有限公司，Made in China。整机外壳上没有一颗螺丝。
卡扣壳，从缝里慢慢撬一圈就开了。主板和四个USB座一起躺在底壳里，线材是直接焊在板上的，没走连接器。板上还贴了两张合格贴纸。

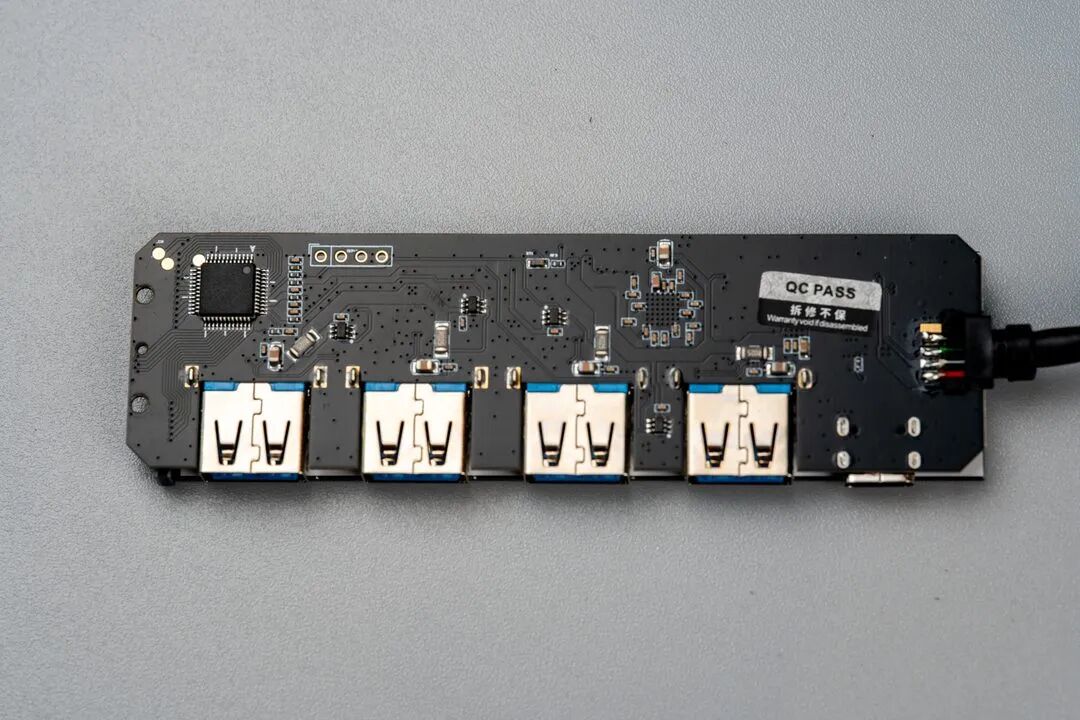

主板全景。黑色油墨的板子，居然还做的沉金工艺，这个颠覆了我对这种小产品成本控制的想象力。四个USB座压在板边，右端贴了一张“QC PASS”，下面一行小字是“拆修不保 / Warranty void if disassembled”。翻译过来就是：你都拆到这儿了，别指望保修哦。
这一面最显眼的是左边这颗芯片，LQFP封装，它表面干干净净，一丝印字都没有。我换了几个角度打光盯了半天，确认不是自己眼花。看走线，它就是驱动屏幕和做采样的那颗单片机。
顺便说一句采样是怎么做的。前面看到四个口的功率是分开算的，实现方式很朴素：每个口的VBUS上串一颗丝印R025的检流电阻，25毫欧，采样电压再送去给单片机做AD。所以插上小负载它就跳0.1W，插上读卡器跳到1.1W，都是一颗电阻算出来的。
翻到板子的另一面，主角才出来。这一面能看到四个USB口的内侧、接口区的走线，还有藏在座位之间的那颗主控。屏幕是一块单独的玻璃模块，和板子之间通过斑马导电胶条连接信号。
把主控放大。丝印BGS3510S，上面的Logo是博捷半导体BRIDGESIL。查了一下，这颗是USB3.2 Gen1x1的四口HUB主控，5Gbps，向下兼容USB2.0和USB1.1，内置8位MCU，还把5V转3.3V和1.2V的稳压器一起塞进去了，支持BC1.2充电协议，支持I2C主从和外置SPI固件升级，QFN64封装。公开资料里它是国内首款通过USB-IF认证的USB3.2 Gen1 HUB芯片，认证号TID:10011，母公司是上市公司英集芯。
这颗芯片把三件事做进了同一颗里面：超高速PHY、降压电路、还有一颗MCU。对做产品的来说，这意味着外围少一大圈，BOM和调试工时一起省。37块的价格，主控能吃上国产的这一档，感觉这37花的还行。

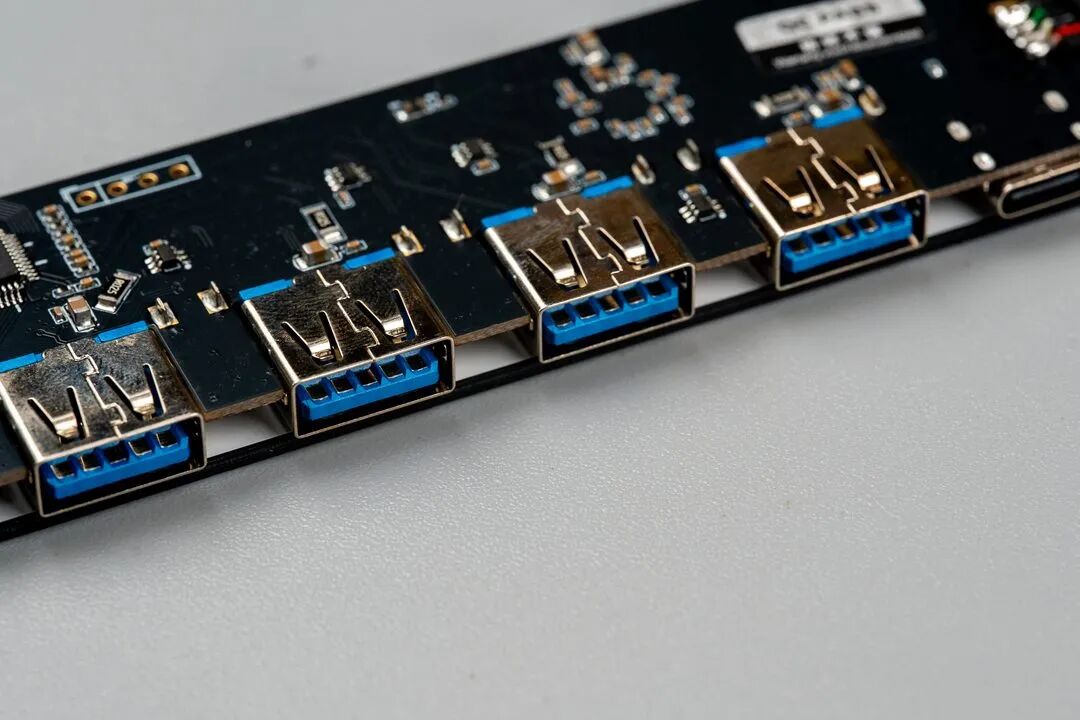

再看四个口的内侧。蓝色胶芯，里面能看到两组触点，一组是USB2.0的四根，另一组是SuperSpeed的五根。这是真USB3.0母座该有的样子，不是套了蓝塑料的2.0口。
尿袋线的进线位置。Type-C那根线进来，五根线USB3.0信号线直接压在板上焊死。
另一面四根线包含两根USB2.0的线（白色和绿色），以及电源和地线。
屏幕本体就是一块最普通的段码LCD。它没有背光、没有驱动板，贵的东西全在“定制”这两个字上：图案和笔段是按客户要求开模做进去的。
当然，把屏幕做成段码LCD不是偷工减料，是这道题最省的解法。一块定制段码屏加一颗单片机，能显示总功率、每口功率、电压和温度，功能上该有的都有，成本还压得住，功耗低到不需要背光。站在产品经理的角度，这是聪明的选择。
我突然觉得这个HUB还是有点用的，HUB我不缺，但是我缺一个能够快速检测设备是USB3.0还是2.0甚至是1.1的一个东西，而且这个HUB在操作的时候还能看到电压和功率，相当于你也知道你的USB设备的功耗了。这也算是在HUB产品里真正做出了差异化吧，对这个产品我的评价是：还不错！
