充电头网近期拿到了百石科技一拖二线材TFT屏显方案。

这款方案采用一个USB-C输入、两个USB-C输出的设计，并加入TFT彩色屏幕，可实时显示两路接口的电压、电流、功率以及总输出功率，为一拖二快充线增加更直观的充电状态显示功能。

在屏显部分，百石科技采用TFT集成屏显模组，将MCU、显示驱动、Flash及外围器件集成于FPC上。

模组通过UART或I²C接口接收主控发送的数据，再根据预设UI完成电压、电流、功率等信息显示。其中，负责数据处理和屏幕控制的MCU来自维安半导体，型号为WY32FPB01。

维安WY32FPB01

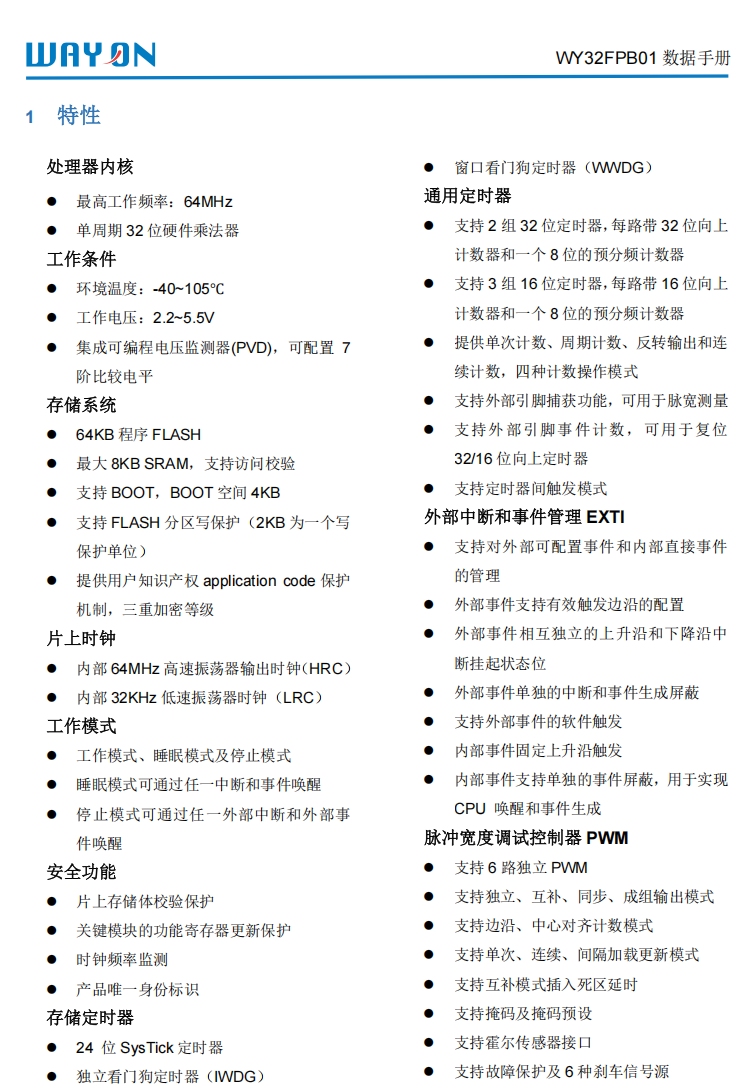

维安半导体WY32FPB01是一款基于32位Arm Cortex-M0+内核的嵌入式微控制器，最高工作频率为64MHz，面向需要控制、数据采集、通信以及模拟信号处理的嵌入式应用。

该芯片内置64KB程序Flash、最高8KB SRAM以及4KB BOOT空间，支持2.2-5.5V工作电压，环境工作温度覆盖-40℃至105℃。

芯片片上集成64MHz高速RC振荡器和32kHz低速RC振荡器，并支持睡眠、停止等低功耗模式。同时芯片提供Flash分区写保护、存储体校验、时钟频率监测以及产品唯一身份标识等功能，有助于提升系统运行可靠性。

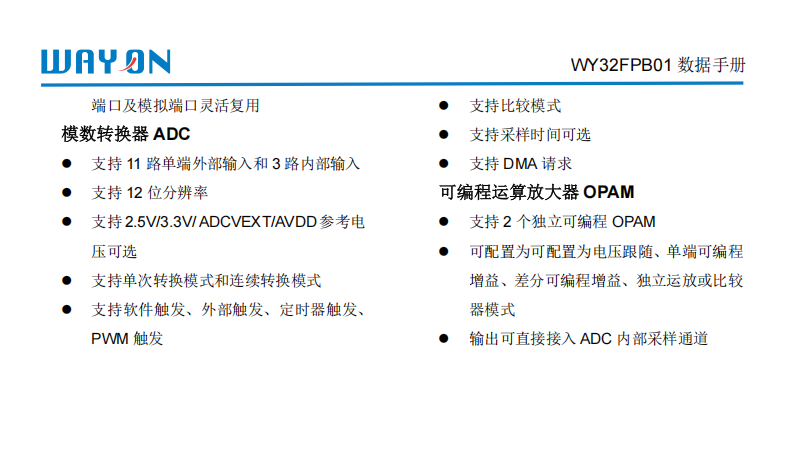

外设方面，WY32FPB01集成12位ADC、2个可编程运算放大器和2路模拟比较器，其中ADC提供11路外部输入和3路内部输入，最高采样率可达1.5MSPS，可用于电压、电流及其他模拟信号采集。

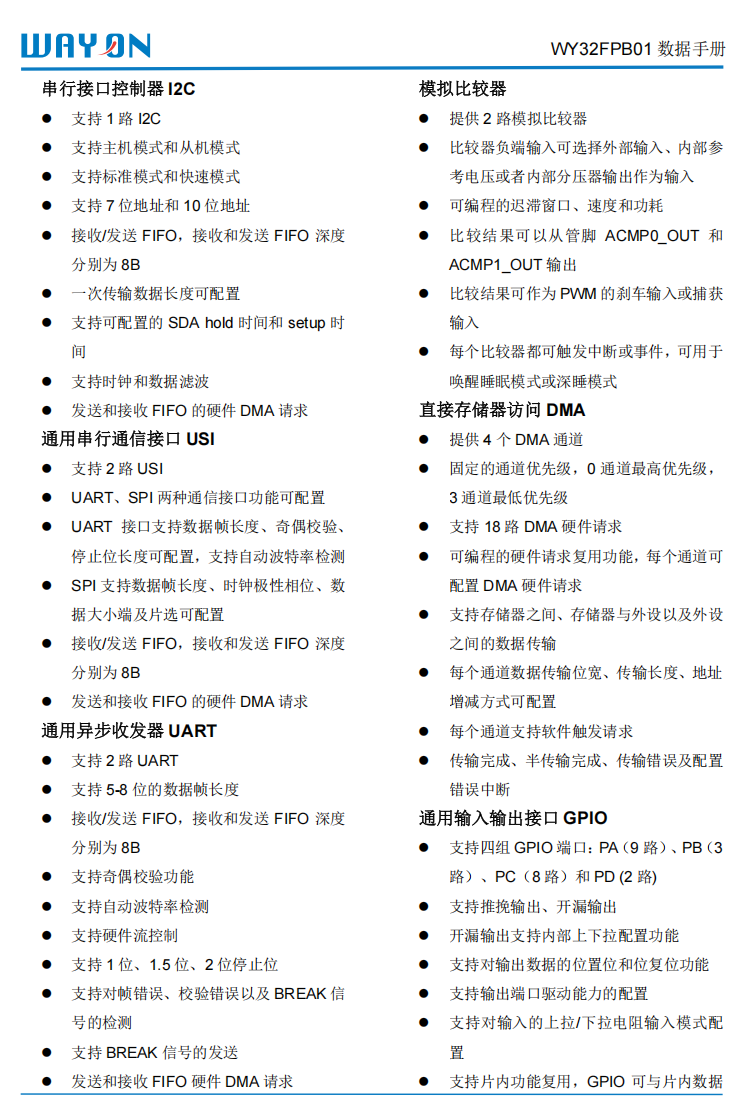

通信及控制资源方面，芯片提供1路I²C、2路UART以及2路可配置为UART或SPI的USI接口，同时集成4通道DMA、6路PWM、RTC、定时器及GPIO等外设，能够满足数据通信、界面控制以及外围器件管理等需求。

在百石科技这款屏显模组中，WY32FPB01通过UART或I²C接口接收主板发送的电压、电流和功率数据，运行UI程序并控制TFT屏幕刷新，是整个屏显模组的核心控制器。

此外，WY32FPB01采用QFN24 3×3mm封装，较小的封装尺寸有利于缩减FPC占用面积，更适合屏显模组这类对空间较为敏感的应用。

充电头网总结

百石科技这款一拖二线材TFT屏显方案，能够直观呈现两路接口的电压、电流、功率以及总输出功率。屏显部分采用独立TFT集成模组，并通过UART或I²C与主板通信，在不大幅增加主板开发复杂度的情况下，实现更丰富的交互显示。

作为屏显模组的核心控制器，维安WY32FPB01集成64MHz Cortex-M0+内核、64KB Flash以及较为完整的模拟与通信资源，并采用3×3mm QFN24封装，能够兼顾运算、数据通信和紧凑布局需求。

对于快充线材、充电器、移动电源等需要彩屏显示的产品来说，这类高集成MCU也为屏显功能落地提供了更灵活的实现方式。

充电头网后续还将带来百石科技一拖二线材TFT屏显方案的详细解析，进一步介绍其TFT集成屏显模组、快充协议芯片、降压方案以及功率器件等核心用料。
